Mae modiwl ymneilltuo MPO yn trosi cysylltiad cefnffordd MPO neu MTP dwysedd uchel yn borthladdoedd LC neu SC unigol ar flaen rac, panel clwt neu amgaead. Mae cefn y modiwl yn terfynu boncyff aml-ffibr; mae'r tu blaen yn cyflwyno addaswyr deublyg neu symlach rydych chi'n eu clytio i switshis, trosglwyddyddion, ac offer arall. Y trawsnewidiad sengl hwnnw sy'n gadael i chi redeg un cebl asgwrn cefn braster rhwng raciau a thechnegwyr llaw llonydd yn lân, wedi'u labelu, offer sy'n wynebu porthladdoedd.
Mae'r canllaw hwn wedi'i ysgrifennu ar gyfer y cwestiynau sy'n codi mewn gwirionedd yn ystod dylunio a chaffael: pa gyfrif ffibr yn ôl trefn, sut mae polaredd yn cael ei gynnal ar draws y sianel, faint o golled y mae'r modiwl yn ei ychwanegu at eich cyllideb, a phryd modiwl yw'r offeryn anghywir. Os ydych chi'n pwyso boncyffion arae yn erbyn dolenni deublyg yn ehangach, mae ein trosolwg oLC yn erbyn MTP/MPO mewn ceblau dwysedd uchelyn cwmpasu'r cyfaddawd-cyn i chi ymrwymo i dopoleg.

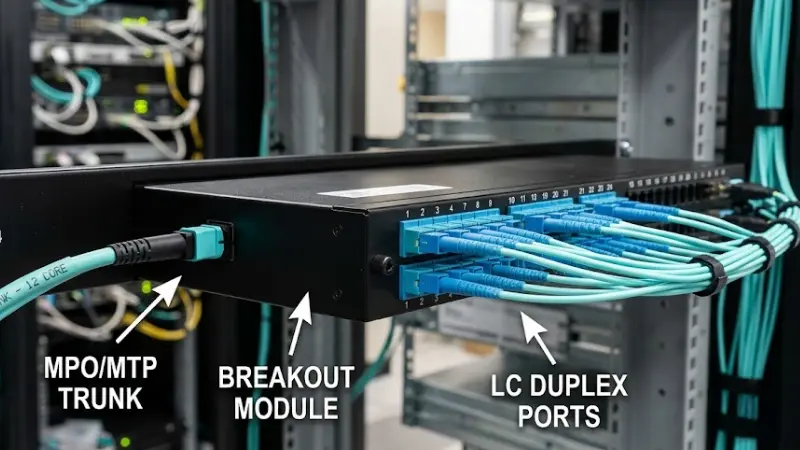

Beth yw Modiwl Ymneilltuo MPO mewn gwirionedd?
Mewn termau plaen, aCysylltydd MPO neu MTPpecynnau 8, 12, 16, neu 24 ffibrau i mewn i un ferrule. Mae modiwl torri allan yn cefnogi'r ffibrau hynny allan yn fewnol ac yn eu terfynu ar -addaswyr panel blaen, yn fwyaf cyffredinLCar gyfer canolfannau data ac weithiau SC ar gyfer offer telathrebu ac etifeddiaeth. Mae'r modiwl fel arfer yn cael ei adeiladu fel casét mewn ôl troed arddull LGX fel ei fod yn disgyn i banel racmount neu amgaead ffibr.
Mae'r swyddogaeth yn gyfyng ar bwrpas. Mae'r boncyff yn aros yn ei le y tu ôl i'r panel; mae pob symudiad arferol, ychwanegiad, a newid yn digwydd ar y blaen. Mae modiwl MPO 12-ffibr, er enghraifft, yn cyflwyno chwe phorth deublyg LC - chwe dolen annibynnol yn cael eu cario gan un boncyff dros un llwybr.

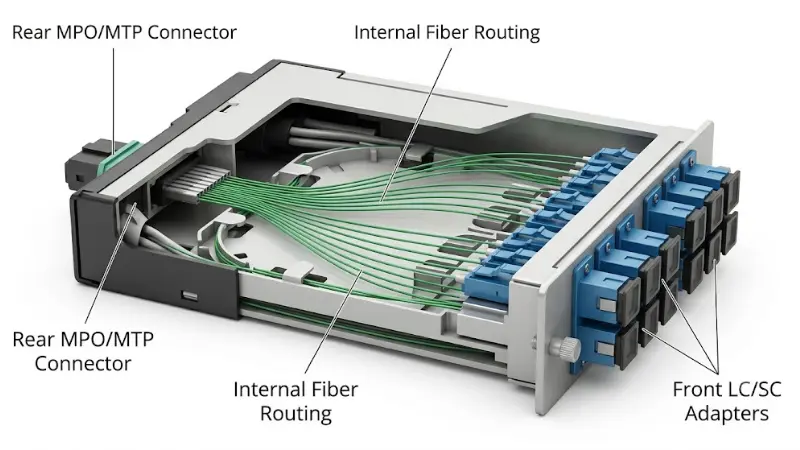

Sut mae Modiwl Ymneilltuo MPO yn Gweithio?
Y llwybr signal y tu mewn i fodiwl nodweddiadol yw: cefnCysylltydd cefnffyrdd MPO/MTP→ ffatri-terfynu llwybro ffibr mewnol → blaenAddaswyr LC neu SC. Nid yw'r llwybr mewnol yn fympwyol. Mae'n gorfodi map ffibr penodol a polaredd fel bod trosglwyddo a derbyn tir ar y safleoedd cywir o un pen y sianel i'r llall.
Dyma pam mae modiwl yn fwy na chyfrif ffibr. Gellir gwifrau'r un MPO 12-ffibr i sawl gwahanol fap porthladd blaen a pholaredd, a dim ond un ohonynt fydd yn cyfateb i'chCebl cefnffyrdd MPO, eich cortynnau clwt deublyg, a'ch transceivers. Dewiswch y map sy'n ffitio'r sianel gyfan, nid y modiwl ar ei ben ei hun.

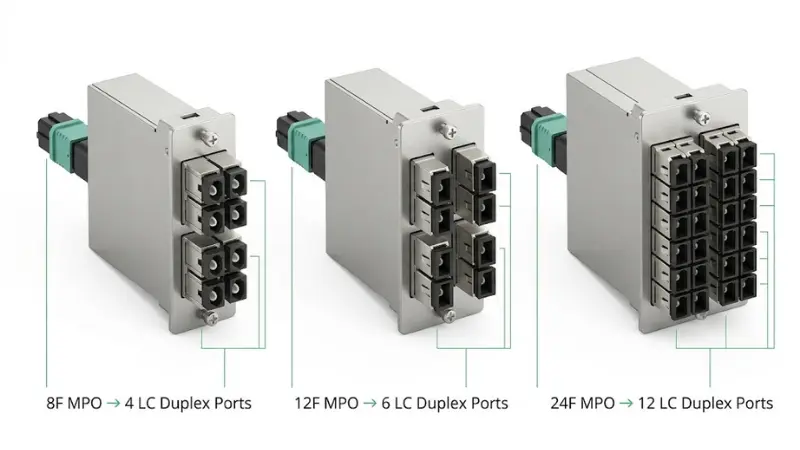

Ffurfweddiadau Modiwl Ymneilltuo MPO: 8F, 12F, 24F a MPO-i-Dewisiadau LC
Mae cyfrif ffibr yn gyrru eich dwysedd porth blaen a pha mor dda y mae'r modiwl yn alinio â -trosglwyddyddion opteg cyfochrog. Y mapio isod yw'r man cychwyn y mae'r rhan fwyaf o brosiectau yn ei ddefnyddio.
| MPO cefn | Porthladdoedd blaen (LC dwplecs) | Defnydd nodweddiadol |
|---|---|---|
| 8 ffibr | 4 LC dwplecs | Yn cyd-fynd ag opteg gyfochrog SR4 (4 TX + 4 RX) heb unrhyw ffibrau heb eu defnyddio; glanhau 4×10G neu 4×25G breakout |
| 12 ffibr | 6 dwplecs LC | y modiwl canolfan data clasurol; chwe dolen ddeublyg annibynnol fesul boncyff |
| 24 ffibr | 12 LC dwplecs | Dwysedd uchaf fesul uned rac; gyffredin mewn traws{0}}cyswllt a-asgyrn cefn-cyfrif uchel |
Mae dau ddewis strwythurol ar ben y cyfrif ffibr. AnMPO{0}}i'r-modiwl LCyn torri'r arae allan i borthladdoedd deublyg, a dyna sydd ei angen ar y rhan fwyaf o glytio offer. AnMPO{0}}i-gasét MPO (arae).yn mynd heibio i'r boncyff heb ei newid ar gyfer gorffen-i-derfynu dolenni cyfochrog megis QSFP brodorol-i-QSFP. Os ydych chi'n cymysgu'r ddau, cadwch y dull polaredd yn union yr un fath ar draws pob modiwl yn y llwybr.
Un manylyn sy'n baglu i fyny dyluniadau SR4: mae transceivers 40G a 100G SR4 yn defnyddio wyth ffibr. Rhedwch nhw dros MPO 12-ffibr ac mae'r pedwar ffibr canol yn eistedd yn segur. Mae modiwl neu foncyff 8-ffibr yn cael gwared ar y gwastraff hwnnw, sy'n bwysig pan fyddwch chi'n prynu ar raddfa fawr. A rhagderfynedigMPO{0}}i-cynulliad grŵp LCyn ddewis arall pan nad oes angen-modiwl wedi'i osod ar banel.

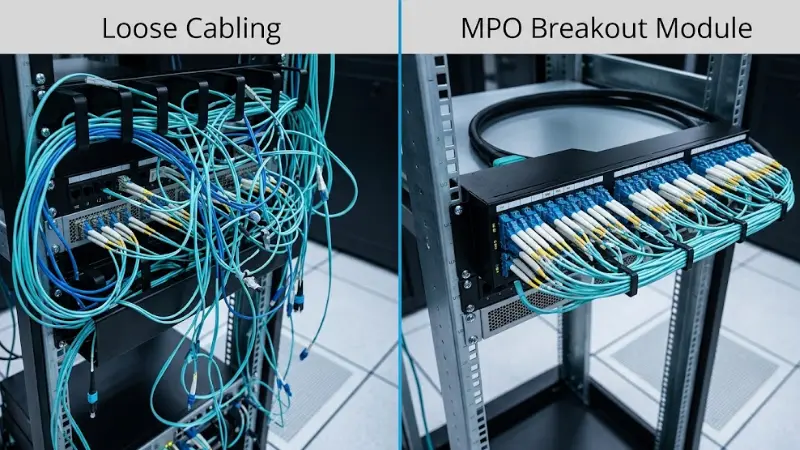

Pam mae Modiwlau'n Curo Ceblau Rhydd mewn Raciau Dwysedd Uchel?
Lleihau tagfeydd cebl yn y llwybr
Mae un boncyff MPO yn disodli chwech neu fwy o gortynnau clwt deublyg dros yr un hambwrdd neu ddwythell. Mewn rhes o switshis dail 48-porthladd, dyna'r gwahaniaeth rhwng bwndel hylaw ac un anymarferol. Mae llai o gortynnau yn y llwybr hefyd yn golygu gwell llif aer a llai o ddatgysylltu damweiniol yn ystod gwaith cynnal a chadw.
Adnabod ac olrhain porthladd haws
Gellir labelu addaswyr LC blaen yn ôl porthladd, ID cefnffyrdd, a chyrchfan. Nid oes modd labelu coesau allan ffan rhydd fel rhai glân, ac ar ôl ychydig fisoedd mewn rhesel fyw maen nhw i gyd yn edrych fel ei gilydd. Ar gyfer ffryntiadau LC trwchus iawn, mae ein nodiadau ardatrysiadau cysylltydd LC dwysedd uchelmynd yn ddyfnach ar gynllun addasydd.
Diogelu'r boncyff a symleiddio symudiadau / ychwanegu / newidiadau
Mae cebl asgwrn cefn yn anoddach ac yn ddrutach i'w ailosod na llinyn blaen. Mae ei derfynu yng nghefn modiwl yn ynysu'r offer parhaol rhag cael ei drin bob dydd, felly mae ail-glytio'n digwydd ar siwmperi rhad y gellir eu newid yn y blaen.
Cefnogi mudo 40G, 100G, a 400G
Mae Ethernet cyfradd uwch yn dibynnu'n helaeth ar opteg gyfochrog, ac mae'r cyfraddau eu hunain yn cael eu diffinio gan yGweithgor Ethernet IEEE 802.3. Mae modiwlau'n gadael i chi gysylltu boncyff arae i ryngwynebau cyfrif is yn ystod trawsnewidiad o 10G i 40G, 25G i 100G neu 100G i 400G heb ail-dynnu asgwrn cefn. Ar gyfer ochr ceblau adeilad 100G yn benodol, gweler ein canllawsut i ddewis ceblau ffibr optig 100G.

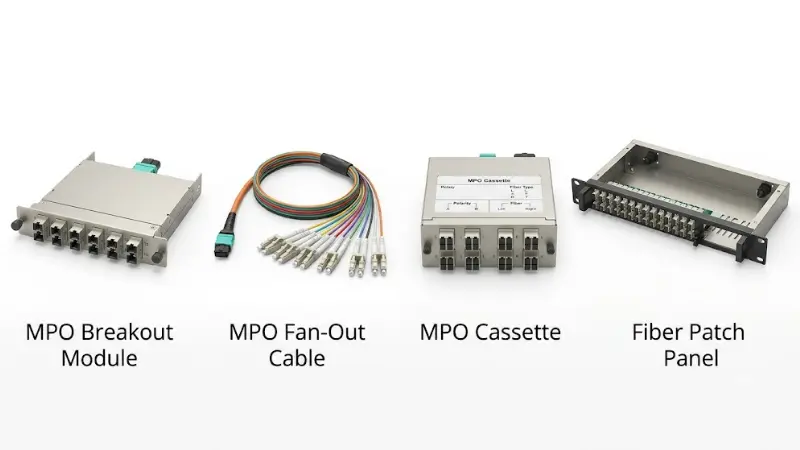

Modiwl yn erbyn Cebl Breakout vs Casét yn erbyn Panel Patch
Mae'r termau hyn yn gorgyffwrdd mewn catalogau ond maent yn disgrifio gwahanol bethau. Mae'r tabl isod yn ychwanegu'r dimensiynau sy'n penderfynu pryniannau go iawn - nid dim ond beth mae pob eitem yn ei wneud.
| Eitem | Beth mae'n ei wneud | Gorau ar gyfer | Nerth | Masnach -i ffwrdd |
|---|---|---|---|---|
| Modiwl ymneilltuo MPO | Cefn boncyff MPO/MTP i flaen addaswyr LC/SC mewn adeilad sefydlog | Ceblau rhesel neu baneli strwythuredig, parhaol | Labelu, dogfennaeth, boncyff gwarchodedig, ail{0}}patsh hawdd | Cost uned uwch; rhaid cyfateb panel a polaredd |
| Cebl ymneilltuo MPO (ffan-allan). | Un cysylltydd MPO/MTP i goesau LC/SC rhydd lluosog | Cysylltiadau offer byr, hyblyg neu dros dro | Cost isel, cyflym i'w ddefnyddio, dim angen panel | Anodd eu labelu a'u llwybro; tagfeydd rheseli trwchus |
| casét MPO | Uned fodiwlaidd gaeedig, yn aml yn swyddogaethol union yr un fath â modiwl | Systemau panel clwt modiwlaidd | Slotiau i mewn ac allan fel uned; colled cyson | Gwerthwr/panel-olion traed penodol |
| Panel patch ffibr | Tai ar gyfer addaswyr, casetiau, neu fodiwlau | Rheoli ffibr canolog | Un lle i derfynu ac olrhain | Yn ychwanegu unedau rac; angen capasiti cynlluniedig |
Y rheol ymarferol o adolygu dyfynbris: ar gyfer rhediadau rac parhaol-i-rhediadau rac, mae modiwl yn haws i'w ddogfennu a'i ail-glytio na ffan rhydd-fel arfer mae'r pris uwch yn talu'n ôl yn ystod y llafur. Arbedwch y cebl ffan allan ar gyfer gwaith byr, dwysedd isel neu dros dro. Os ydych yn penderfynu rhwng ffrâm ddosbarthu a phanel ar gyfer y tai ei hun, ein cymhariaeth oODF yn erbyn panel clwtyn helpu i faint y lloc.

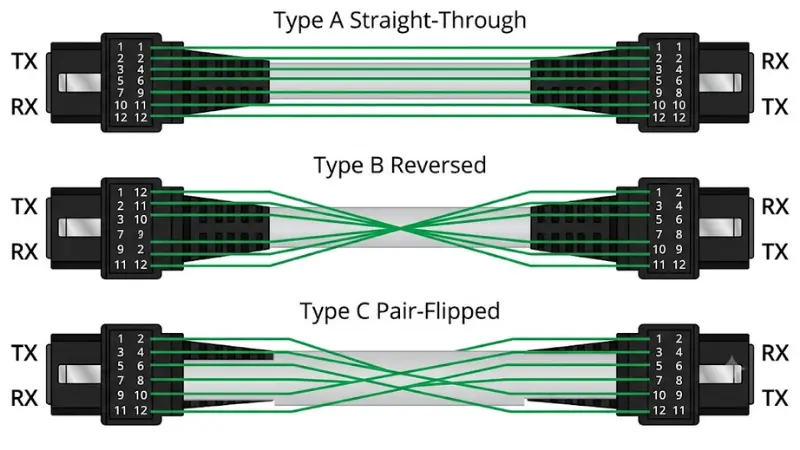

Egluro Polaredd MPO: Math A, Math B, a Math C
Polaredd yw'r rheswm unigol mwyaf cyffredin pam mae cyswllt corfforol perffaith yn gwrthod mynd heibio traffig. Mae'n diffinio sut mae trawsyrru yn alinio i dderbyn ar draws y llwybr llawn. Gyda dwplecs LC neu SC, rydych chi'n fflipio'r cysylltydd; gydag arae 12-ffibr na allwch chi, felly mae'n rhaid i'r gefnffordd, yr addaswyr a'r modiwlau ei orfodi. Daw'r dulliau oANSI/TIA-568.3-E, sy'n disgrifio Dulliau A, B, ac C ac, yn ei adolygiad presennol, dau ddull cyffredinol mwy newydd (U1 ac U2).
- Math A (syth-trwodd):allwedd-hyd at yr allwedd-down trunk; mae ffibr yn safle 1 yn cyrraedd safle 1. Mewn-defnydd deublyg lluosog mae angen un siwmper safonol A{{5} i-B ac un A-i-siwmper ar y pen arall.
- Math B (gwrthdroi):allwedd-hyd at allwedd-i fyny; mapiau lleoliad 1 i safle 12. Swmperi deublyg safonol A-i-B ar y ddau ben. Yn gyffredin ar gyfer opteg-cyfochrog a sail y dulliau cyffredinol.
- Math C (pâr-wedi'u fflipio):ffibrau cyfagos wedi'u cyfnewid mewn parau y tu mewn i'r boncyff; siwmperi safonol A-i-B ar y ddau ben. Defnyddir yn bennaf ar gyfer cysylltiadau deublyg etifeddiaeth.
Peidiwch â dewis polaredd o un gydran. Cadarnhewch y math o gefnffordd, map mewnol y modiwl, a chyfeiriadedd y siwmper dwplecs gyda'i gilydd, yna cadwch un dull yn gyson ar draws y gosodiad cyfan. Cymysgu dulliau canol-sianel yw sut yn union "mae pob cysylltydd yn ffitio ond dim cysylltiadau" yn digwydd.
Sut i Ddewis Modiwl Ymneilltuo MPO mewn 7 Cam?
1. Math o ffibr: modd sengl neu amlfodd
Cadarnhewch y ddolen yn gyntaf. Mae amlfodd OM3 ac OM4 yn cwmpasu-cyrhaeddiad canol data byr; mae modd sengl-yn cwmpasu rhediadau hirach a'r asgwrn cefn mwyaf cyflym. Peidiwch byth â chymysgu mathau o ffibr mewn un cyswllt optegol oni bai bod y system gyfan wedi'i chynllunio ar ei gyfer. Os ydych chi'n ansicr ar ba ochr rydych chi arni, dechreuwchmodd-sengl yn erbyn ffibr amlfodd, ac ar gyfer y radd amlfodd yn benodol,OM3 yn erbyn OM4.
2. Blaen cysylltydd: LC neu SC
Mae LC yn tra-arglwyddiaethu ar ffryntiadau canolfannau data dwys oherwydd ei fod yn dyblu dwysedd porthladd ac yn cyfateb i'r rhan fwyaf o drosglwyddyddion.SCyn parhau i fod yn gyffredin mewn telathrebu, FTTH, a pheiriannau hŷn. Cydweddwch y cysylltydd blaen â'r rhyngwyneb offer yr ydych yn clytio i mewn iddo, nid i'r arfer.
3. Cysylltydd cefn: MPO neu MTP, a'i briodoleddau
Mae MTP yn gysylltydd cydnaws â pherfformiad uchel; mae'r ddau yn rhyngwynebau arae, ond yn cadarnhau'r union ofyniad cyn archebu. Mae gan y cysylltydd cefn sawl priodoledd y mae'n rhaid eu nodi i gyd: MPO neu MTP, gwryw (pinio) neu fenyw (heb ei binio), UPC neu APC, cyfrif ffibr (8/12/16/24), a gradd colled safonol neu isel. Ni fydd paru dau gysylltydd heb eu pinio neu ddau gysylltydd wedi'u pinio yn gweithio, felly nid yw rhyw yn ddewisol. -ochr y panel cyfatebolAddasydd MPOyn gorfod cyd-fynd â'r rhyw a'r cyfeiriadedd allweddol hwnnw.
4. Polaredd a mapio ffibr
Defnyddiwch ddyluniad y sianel o'r adran polaredd uchod. Nodwch y dull (A, B, C, neu ddull cyffredinol) ar gyfer y llwybr cyfan, a gwiriwch fod map y modiwl yn ei gefnogi.

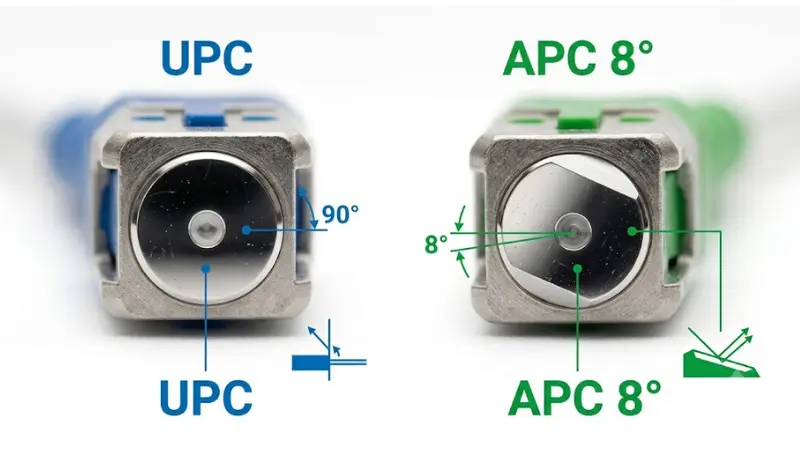

5. wyneb diwedd: UPC neu APC
Nid yw UPC ac APC yn cydblethu. Mae UPC yn gyffredin mewn llawer o gysylltiadau -modd canolfan sengl{-ganolfan a chysylltiadau amlfodd; Defnyddir APC, gyda'i wyneb pen onglog, lle mae colled dychwelyd uchel yn bwysig, megis PON a llawer o systemau telathrebu. Mae codio lliw (glas yn aml ar gyfer UPC, gwyrdd ar gyfer APC) yn ddangosydd defnyddiol ond nid yw'n warant - dilysu'r fanyleb. Mae'r ymresymiad dyfnach yn ein dadansoddiad oPC vs UPC vs APC sglein.
6. Cyfrif porthladd a ffactor ffurf
Cadarnhewch nifer y porthladdoedd LC/SC blaen, nifer y cysylltwyr MPO/MTP cefn, maint LGX neu gasét, fformat lled sengl neu ddwbl, a chydnawsedd rackmount neu wallmount. Mae dyluniad optegol cywir yn dal i fethu yn y maes os nad yw'r modiwl yn ffitio'r panel yn gorfforol.

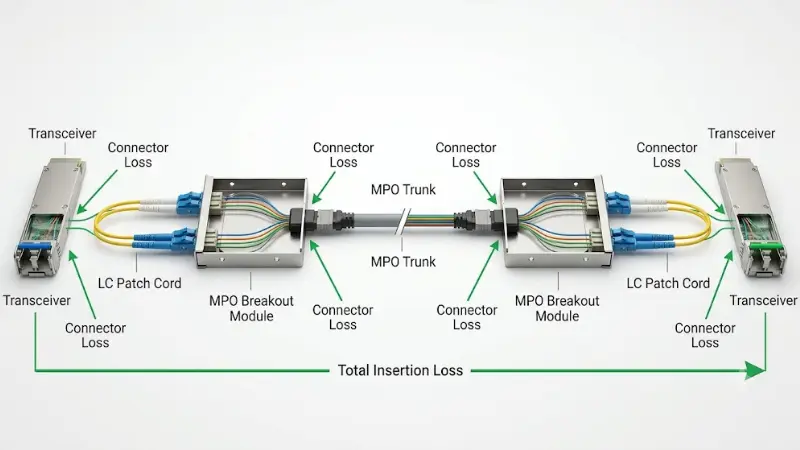

7. colled mewnosod a chyllideb gyswllt
Mae pob pâr sy'n paru, sbleis, a modiwl yn defnyddio rhan o'r gyllideb. Mae sianel MPO strwythuredig yn ychwanegu mwy o barau paru na siwmper dwplecs syml, felly mae ymyl yn diflannu'n gyflymach nag y mae pobl yn ei ddisgwyl. I'w wirio, adiwch: colled sianel a ganiateir y trosglwyddydd, gwanhad ffibr dros bellter, pob pâr cysylltydd (fel arfer ychydig ddegfed ran o dB, yn is ar gyfer graddau colled isel), parau paru'r modiwl, colledion llinyn y clwt, ac ymyl diogelwch. Cymharwch y cyfanswm yn erbyn colled mewnosod sianel penodedig y transceiver, y mae cymalau IEEE 802.3 PMD yn ei ddiffinio fesul rhyngwyneb. Pan fo'r ymyl yn dynn, modiwl colled isel a chefnffordd o ansawdd uchel sy'n ei gadw.

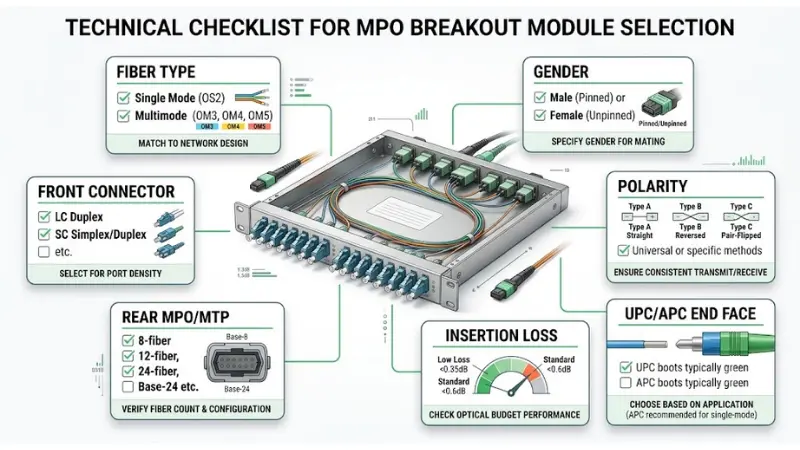

Rhestr Wirio Manyleb Modiwl Breakout MPO
Rhedeg hwn cyn archebu. Mae pob rhes yn baramedr, pam ei fod yn bwysig, a'r camgymeriad y mae'n ei atal.
| Gofyniad | Beth i'w wirio | Pam ei fod yn bwysig | Camgymeriad cyffredin |
|---|---|---|---|
| Math o ffibr | Modd-sengl neu amlfodd (OM3/OM4) | Mae ffibr heb ei gyfateb yn torri neu'n diraddio'r cyswllt | Cymysgu SM a MM mewn un sianel |
| Cysylltydd blaen | LC neu SC, dwplecs neu syml | Rhaid cyfateb rhyngwyneb transceiver | Archebu SC ar gyfer ffryntiad cyfan-LC |
| Cysylltydd cefn | MPO neu MTP, cyfrif ffibr | Yn diffinio cydweddoldeb a dwysedd y gefnffordd | Cyfrif ffibr anghywir ar gyfer opteg SR4 |
| Rhyw | Gwryw (wedi'i binio) neu fenyw (heb ei binio) | Ni all dau gysylltydd o'r un rhyw{0}} paru | Wedi'i binio i-wedi'i binio neu ei ddad-binio-i-dad-binio |
| Wyneb diwedd | UPC neu APC | Ddim yn-rhyngwahanadwy; yn effeithio ar golled dychwelyd | Paru UPC i APC |
| Polaredd | Dull A, B, C, neu gyffredinol | Yn alinio TX i RX ar draws y sianel | Cymysgu dulliau ar ganol-llwybr |
| Gradd colled | Colled safonol neu isel | Yn cadw ymyl mewn-dolenni aml-gysylltydd | Gradd safonol ar gyllideb dynn |
| Ffactor ffurf | Maint LGX, lled, ffit panel | Rhaid gosod y modiwl yn gorfforol | Casét nad yw'n ffitio'r panel |
Enghreifftiau Ffurfweddu Nodweddiadol
Mae'r rhain yn gynrychioliadol, nid yn gynhwysfawr, ond maent yn dangos sut mae cyfrif ffibr a map arddull torri allan i ryngwynebau go iawn.
- 40GBASE-SR4 (QSFP+):wyth ffibr amlfodd. Mae modiwl MPO-i-LC yn torri'r foncyff allan i LC i'w gysylltu â phorthladdoedd 10G, neu mae casét arae yn ei gludo'n syth i QSFP arall+.
- 100GBASE-SR4 (QSFP28):wyth ffibr amlfodd, gan dorri allan i bedwar cyswllt 25G. Mae boncyff a modiwl 8-ffibr yn cadw pob ffibr yn weithredol.
- Modd-sengl 400G DR4:wyth ffibr modd sengl ar MPO APC 12-ffibr, gan dorri allan i bedwar dolen 100G. Sylwch ar y gofyniad APC yma - ni fydd modiwl UPC yn gwasanaethu'r llwybr hwn.
- Cydgasglu telathrebu ac ISP:llawer o gylchedau deublyg wedi'u cydgrynhoi ar foncyffion arae rhwng ODFs a gêr cludo, lle mae modiwlau'n cadw'r ffrâm yn ddarllenadwy.
Pan fo opteg gyfochrog yn rhedeg QSFP-i-QSFP- brodorol, aMTP{0}}i-casét LCyw -darn ochr y panel sy'n gwneud y trawsnewid yn lân ac yn ddogfenadwy.
Pryd i Beidio â Defnyddio Modiwl Ymneilltuo MPO?
Modiwl yw'r dewis anghywir mor aml ag yw'r un cywir:
- Cysylltiadau byr, dros dro, neu labordy.Mae cebl torri allan ffan yn symlach ac yn rhatach, ac nid yw labelu yn broblem ar raddfa fach.
- Cyfeiriad{0}}dyfais i-gysylltiadau dyfais.Os yw dau flwch yn eistedd metr ar wahân, mae ffan-allan neu osodiad uniongyrchol-yn osgoi'r panel yn gyfan gwbl.
- Amgylcheddau-dwysedd isel.O dan lond dwrn o ddolenni fesul rac, nid yw manteision labelu a chefnffyrdd-modiwl yn cyfiawnhau'r gost na'r gofod rac.

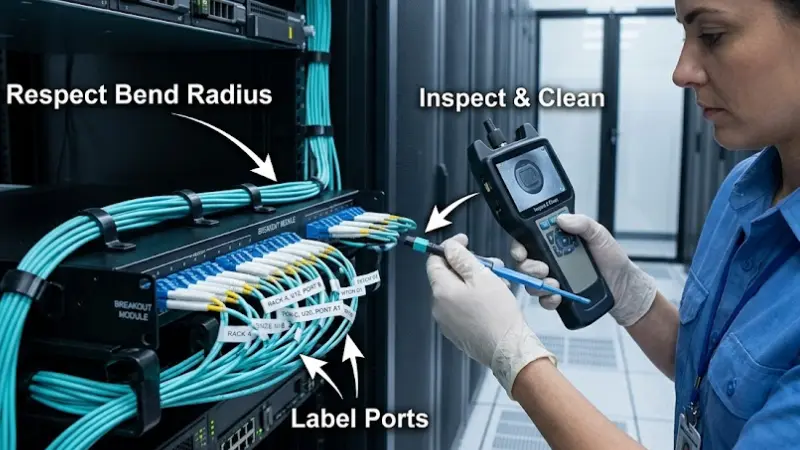

Arferion Gorau Gosod a Rheoli Ceblau
Archwiliwch a glanhewch bob wyneb pen cyn paru
Halogiad yw prif achos namau ffibr, ac mae gan MPO ferrule lawer o ffibrau i fudr ar unwaith. Archwilio a glanhau yn erbyn safon ddiffiniedig - yw'r cyfeirnod cydnabyddedigIEC 61300-3-35, sy'n gosod meini prawf pasio/methu ar gyfer glendid wynebau diwedd-ac, yn ei argraffiad diweddaraf, yn ychwanegu canllawiau sy'n benodol i gysylltwyr MPO.
Labelwch y ddau ben yn gyfan gwbl
Modiwl recordio, lleoliad panel, rhif porthladd, ID cefnffyrdd, a chyrchfan. Labeli cyflawn yw'r hyn sy'n troi nam yn y dyfodol o awr o olrhain yn atgyweiriad dau-funud.
Parch radiws tro
Peidiwch â gorfodi ceblau i droadau tynn. Mae torri'r radiws tro lleiaf yn codi gwanhad ar unwaith ac yn byrhau bywyd cebl.
Gadewch lonydd i'r boncyff
Gwnewch glytio arferol ar y porthladdoedd blaen. Bob tro y byddwch chi'n tarfu ar gysylltydd arae cefn rydych chi'n peryglu llwch, camlinio, a cholled ychwanegol.
Prawf a dogfen ar ôl gosod
Gwirio colled mewnosod, parhad a pholaredd, ac archifo'r canlyniadau ar gyfer dolenni critigol. Y gosodiad cyntaf yw'r amser rhataf i ddal gwall polaredd neu ryw.
Rhestr Wirio Datrys Problemau: Pan na fydd Cyswllt MPO yn dod i Fyny?
Os yw cyswllt yn dywyll neu'n wallus ar ôl gosodiad glân, gweithiwch drwy'r rhain yn eu trefn cyn amau'r opteg:
- Diwedd -glendid wyneb.Ail-archwilio a glanhau'r ffurwl MPO a wynebau blaen yr LC/SC.
- TX/RX a polaredd.Cadarnhau cyrhaeddiad trawsyrru derbyn o un pen i'r llall; gwall polaredd yw'r achos mwyaf tebygol pan fydd popeth yn ffitio'n gorfforol.
- Rhyw cysylltydd.Dilyswch ffrindiau sydd wedi'u pinio i ddad-binio ar yr MPO cefn.
- Diwedd{0}}math o wyneb.Gwiriwch nad ydych wedi paru UPC ag APC unrhyw le yn y llwybr.
- Math o ffibr a gradd.Cadarnhau cysondeb SM/MM a gradd OM ar draws boncyff, modiwl a siwmperi.
- Cydweddoldeb transceiver.Cydweddwch yr opteg â'r ffibr, y cyrhaeddiad a'r gyfradd.
- Cyswllt cyllideb.Ail-ychwanegu'r golled; gall ymyl dynn ynghyd â phâr o gysylltwyr ymylol eich gwthio drosodd.
Beth i'w Ddarparu Wrth Ofyn am Ddyfynbris?
Daw'r rhan fwyaf o oedi wrth ddyfynnu o baramedrau coll, nid prisio. I gael argymhelliad modiwl cywir mewn un pasiad, anfonwch y rhain at ei gilydd:
- Modd ffibr a gradd (SM, neu MM OM3/OM4)
- Cysylltydd blaen a chyfrif (LC / SC, dwplecs / symlach, nifer y porthladdoedd)
- Cyfrif ffibr MPO / MTP cefn (8/12/16/24)
- Rhywedd MPO (gwryw / pin neu fenyw / heb ei binio)
- Wyneb diwedd (UPC neu APC) ar gyfer blaen a chefn
- Dull polaredd ar gyfer y sianel lawn
- Loss grade (standard or low-loss) and any link-budget target
- Maint y modiwl a'r panel/amgaead y mae'n rhaid iddo ffitio
- Nifer a'r cais neu'r trosglwyddydd y mae'n ei wasanaethu
Mae diagram sianel byr yn ateb y rhan fwyaf o'r rhain ar unwaith. Gyda'r manylion hynny, gallwch chigofyn am ddyfynbrisa chadarnhau'r cyfluniad yn hytrach na'i ddyfalu.
FAQ
A yw MTP yr un peth â MPO?
Mae MTP yn gysylltydd perfformiad uchel penodol sydd wedi'i adeiladu ar y rhyngwyneb MPO, felly mae'n gydnaws â MPO ond yn amrywiad premiwm. Mewn caffael, cadarnhewch bob amser a oes angen MPO, MTP, neu'r naill neu'r llall ar y prosiect.
Beth yw'r gwahaniaeth rhwng modiwl torri allan MPO a chasét MPO?
Maent fel arfer yr un gwrthrych a welir mewn dwy ffordd. Mae "Casét" yn disgrifio'r ffurf fodiwlaidd amgaeedig sy'n slotio i banel; Mae "modiwl torri allan" yn disgrifio swyddogaeth torri ffibrau MPO/MTP allan i LC neu SC.
A ellir defnyddio un modiwl ar gyfer modd sengl ac amlfodd?
Mae'r modiwl wedi'i adeiladu ar gyfer un math o ffibr. Ni fydd defnyddio modiwl amlfodd mewn cyswllt modd sengl, neu'r cefn, yn perfformio'n gywir.
Sut ydw i'n gwybod pa polaredd i'w ddewis?
Gwiriwch y sianel gyfan - transceivers, trunk, adapters, siwmperi, a modiwl - a chadwch un dull yn gyson drwyddi draw. Os ydych yn ansicr, anfonwch ddiagram cyswllt at eich cyflenwr cyn archebu.
Faint o borthladdoedd LC y mae modiwl MPO 12-ffibr yn ei roi i mi?
Chwe phorthladd deublyg LC, gan fod pob cyswllt deublyg yn defnyddio dau ffibr. Mae modiwl 8-ffibr yn rhoi pedwar, a modiwl 24-ffibr yn rhoi deuddeg.
A ddylwn i archebu MPO gwrywaidd (pinio) neu fenywaidd (heb ei binio)?
Mae'n dibynnu ar beth mae'r modiwl yn paru ag ef: rhaid pinio un ochr i bob pâr sy'n paru a dad-binio'r ochr arall. Cadarnhewch ryw y boncyff a'r addasydd y mae'n cysylltu ag ef cyn archebu.
Pryd mae cebl torri allan yn well na modiwl?
Ar gyfer cysylltiadau byr, dros dro, dwysedd isel, neu ddyfais uniongyrchol-i-gysylltiadau dyfais, mae cebl allan ffan yn symlach ac yn rhatach. Mae modiwlau'n ennill ar rediadau parhaol, trwchus, strwythuredig y mae angen eu labelu ac amddiffyn y boncyff.
A oes angen APC arnaf ar y MPO os yw fy mhorthladdoedd LC yn UPC?
Mae hynny'n dibynnu ar -gofyniad colled dychwelyd y ddolen a gweddill y sianel, nid ar y porthladdoedd LC yn unig. Mae angen APC ar gyfer PON a llawer o lwybrau telathrebu; nodi'r wyneb terfynol yn gyson a pheidiwch byth â pharu UPC i APC.
Ai dim ond ar gyfer canolfannau data y mae modiwlau grŵp MPO?
Maent hefyd yn cael eu defnyddio mewn ystafelloedd telathrebu, rhwydweithiau ISP, swyddfeydd canolog, ac asgwrn cefn menter - unrhyw le-mae angen trefnu ac olrhain ffibr dwysedd uchel.
Pa wybodaeth ddylwn i ei hanfon am ddyfynbris?
Modd a gradd ffibr, cysylltydd blaen a chyfrif, cyfrif ffibr cefn, rhyw MPO, wyneb diwedd, polaredd, gradd colled, maint modiwl, maint, a'r cais. Mae diagram sianel yn cwmpasu'r rhan fwyaf ohono.
Tecaweoedd Allweddol
Mae modiwl torri allan MPO yn troi cefnffordd MPO/MTP dwysedd uchel yn glytio LC neu SC wedi'i drefnu, gan dorri tagfeydd, amddiffyn asgwrn cefn, a lleddfu mudo 40G/100G/400G. Nid yw'r penderfyniad sy'n bwysig yn gyfrif porthladd - mae'n cyfateb i'r math o ffibr, math y cysylltydd a rhyw, wyneb diwedd, polaredd, gradd colled, a ffactor ffurf ar draws y sianel gyfan. Nodwch y paramedrau hynny yn gyntaf, cadarnhewch nhw yn erbyn eich transceivers a'ch boncyffion, a bydd y modiwl yn gosod unwaith ac yn aros yn dawel.
