Ateb Ceblau Ffibr Canolfan Ddata Evolux
Adeiladu BOM ffibr goddefol parod RFQ gyda boncyffion a thoriadau MPO/MTP, cortynnau clwt LC, opsiynau modd sengl OM3/OM4 neu ddull sengl OS2, addaswyr cydnaws a labelu prosiect penodol.
Wedi'i sefydlu yn 2013
Cyhoeddiad proffil cwmni
10+ mlynedd
Profiad diwydiant ffibr optig wedi'i nodi ar y safle
Samplau i swmp
Cefnogaeth archeb sampl, swp bach a chyfaint
Dogfennaeth IL/RL
Prosiectau a Gwblhawyd
Ceblau Ffibr Dwysedd Uchel- ar gyfer Ystafelloedd Gweinydd, Enterprise Networks a Cloud Infrastructure
Mae Evolux yn cyflenwi cysylltedd goddefol ar gyfer prosiectau ceblau ffibr canolfan ddata, gan gynnwys cordiau clwt LC, cydosodiadau cebl MPO/MTP, ceblau amlfodd OM3 ac OM4, ceblau modd sengl OS2, addaswyr ffibr a pigtails. Mae'r ystod yn cynnwys clytio offer, cysylltiadau cabinet, boncyffion asgwrn cefn, trawsnewidiadau torri allan a symudiadau ceblau strwythuredig, ychwanegu a newid. Gall gweithredwyr canolfannau data, integreiddwyr rhwydwaith, contractwyr ceblau a dosbarthwyr brynu cynhyrchion safonol, gofyn am samplau neu baratoi BOM prosiect ar gyfer cynhyrchu swp a swmp bach. Fel gwneuthurwr ceblau ffibr canolfan ddata a chyflenwr cynulliad cebl ffibr optig OEM, gall Evolux adolygu cyfuniadau cysylltydd, modd ffibr, sglein, hyd, siaced, lliw, labelu a phecynnu. Dylai prynwyr sy'n cynllunio datrysiad ceblau MPO/MTP dwysedd uchel gyflwyno'r rhyngwyneb traws-dderbynnydd, cyfrif ffibr, rhyw a pholaredd gyda'r RFQ.
Cynhyrchion Ceblau Ffibr y Ganolfan Ddata gyda Manylebau Dilysadwy
Mae'r cardiau cynnyrch isod yn defnyddio enwau, opsiynau a gwerthoedd rhifiadol a gyhoeddir ar dudalennau cynnyrch Evolux. Dylai dyfynbrisiau terfynol nodi'r radd colled a ddewiswyd, mapio cysylltwyr ac adeiladwaith ceblau oherwydd nid yw pob opsiwn yn berthnasol i bob cynulliad.

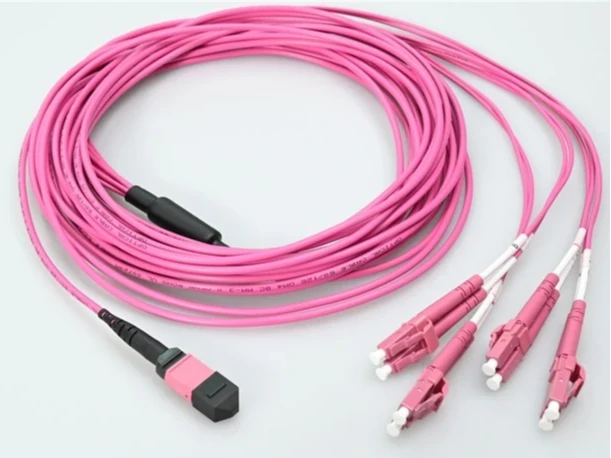

MTP Benyw i 4 × LC UPC Duplex, 8-Fiber OM4
- OM4 50/125 µm; 850/1300 nm
- MTP IL 0.35 dB max; LC IL Llai na neu'n hafal i 0.2 dB
- cebl OFNP 3.0 mm; 150 m ar 40/100G a 850 nm

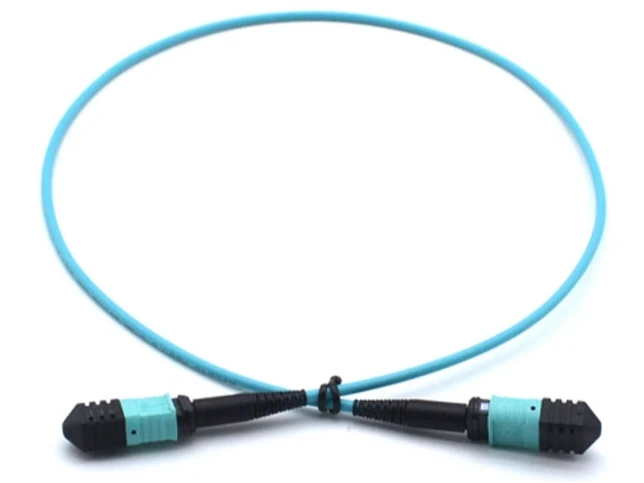

MPO/MPO-OM3-12F-3.0MM-LSZH-1M
- cynulliad OM3 12-ffibr
- Cebl LSZH 3.0 mm; cyhoeddwyd cyfluniad 1 m
- MM-colled isel IL: nodweddiadol<0.30 dB; max <0.5 dB

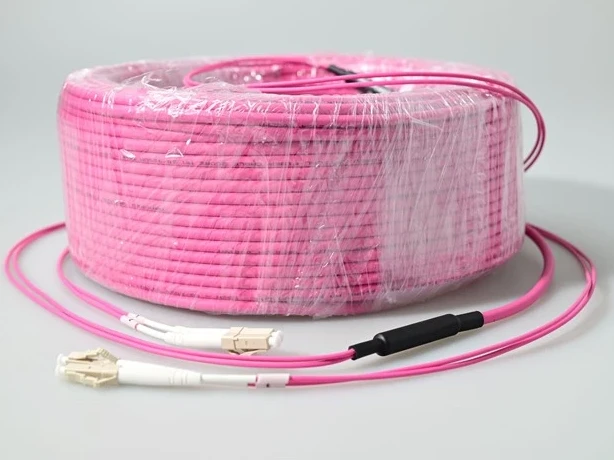

LC i LC OM4 Cord Patch Deublyg Amlfodd
- 1.25 mm bach-ffurf-ffurwl ffactor
- Rhyngwyneb cysylltydd IEC 61754-20
- Nodwyd opsiynau codiad, plenum a chebl wedi'u haddasu
LC UPC OM3 Cebl Patch Amlfodd Uniboot
- laser OM3-optimeiddio 50/125 µm ffibr
- Mae 10G yn cyrraedd hyd at 300 m ar 850 nm
- OFNR ac OFNP; hyd safonol 0.5 m i 30 m
Cable Patch Modd Sengl LC/UPC wedi'i Addasu-
- 9/125 µm opsiwn modd sengl
- IL Llai na neu'n hafal i 0.30 dB IEC Gradd C; Llai na neu'n hafal i 0.15 dB IEC Gradd B
- 0.9/2.0/3.0 mm; PVC, LSZH neu OFNP
Addasydd MTP/MPO gyda Llawes Aliniad
- Colled mewnosodiad 0.2 dB ar y mwyaf
- O leiaf 1,000 o gylchoedd paru
- Flanged/di-flange; syml/deublyg; Dywedodd RoHS

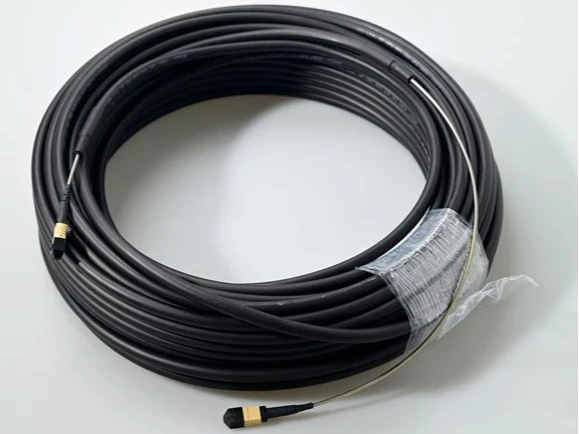

Cord Patch Ffibr Optig Arfog MPO/MTP
- OS2, OM3 neu OM4; 8, 12, 24, 48, 72 neu 144 ffibr
- Arfwisg -dâp dur di-staen troellog
- IEC 61754-7 a TIA 604-5
Addasydd Amlfodd Deublyg LC/LC
- Math addasydd LC; corff deublyg
- Rhyngwyneb sglein UPC
- Amlfodd; dim -ffurfweddiad fflans

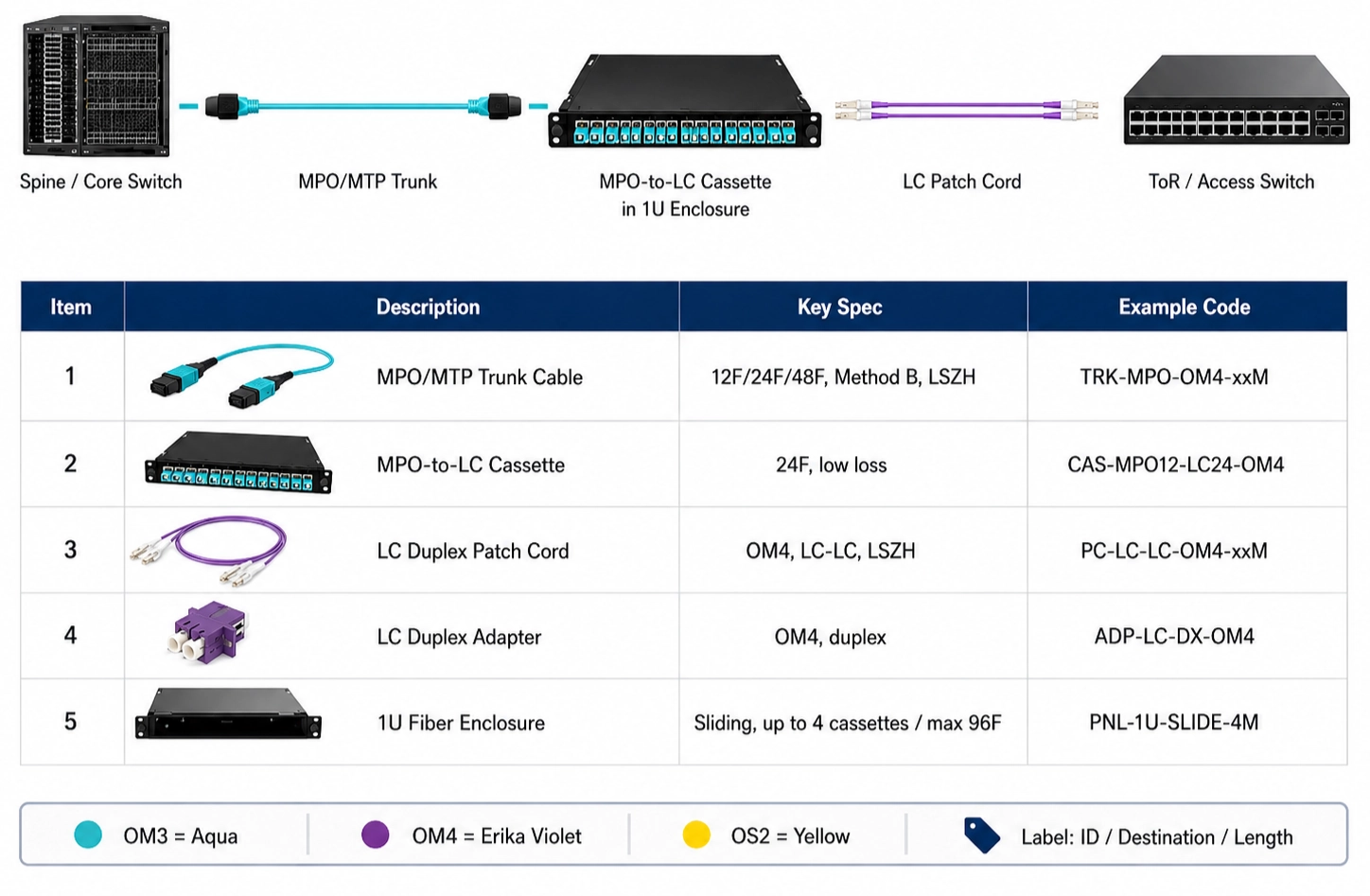

Pensaernïaeth Ceblau Ffibr y Ganolfan Dwysedd Uchel-yn ôl Rôl Cyswllt
Mae cynllun ceblau strwythuredig defnyddiol yn dechrau gyda phwyntiau cysylltu, nid rhestr geblau generig. Mapiwch y rhyngwyneb offer a'r dull clytio ar bob cam, yna aseinio rhyw cysylltydd, polaredd, gradd ffibr a siaced i'r sianel gyflawn.
Gweinydd neu Storio
Cadarnhau rhyngwyneb deublyg LC neu drosglwyddydd MPO/MTP uniongyrchol a'r radd ffibr ofynnol.
01
Switsh ToR/EoR
Defnyddiwch glytio LC ar gyfer pyrth deublyg neu doriad MPO/MTP ar gyfer trosi cyfochrog-i-dwplecs.
02
Cae Patch Rack
Cydweddwch addaswyr deublyg LC neu MPO/MTP ag ôl troed panel neu gasét penodedig y prynwr.
03
Rhes / Cefnffordd Asgwrn Cefn
Mae cynulliadau MPO/MTP a derfynwyd ymlaen llaw yn cydgrynhoi ffibrau ac yn lleihau gwaith terfynu maes.
04
MDA / Croes-Cysylltu
Cadw cofnodion labelu, polaredd a chyllideb-colli ar draws y llwybr ceblau strwythuredig.
05
| Cyflwr y prosiect | Cyfeiriad ceblau a argymhellir | Rhaid i'r prynwr gadarnhau | Cwmpas Evolux perthnasol |
|---|---|---|---|
| Clytio offer deublyg | LC-i-LC deublyg neu gebl uniboot | Gradd ffibr, sglein, hyd, siaced, labelu porthladd | Cydosodiadau LC amlfodd OM3/OM4 a 9/125 µm modd sengl- |
| Asgwrn cefn cyfochrog | Cefnffordd MPO/MTP | 8/12/24-dyluniad ffibr, rhyw, polaredd, cyfeiriadedd allweddol, dosbarth colled | Cynulliadau MPO/MTP mewn ffurfweddiadau OS2, OM3 ac OM4 |
| Cyfochrog{0}}â-mudo deublyg | MTP/MPO-i-ymneilltuo LC | Mapio transceiver, gorchymyn pâr LC, rhyw a chyfanswm colled sianel | 8-ffibr OM4 MTP benywaidd i bedwar cynulliad deublyg LC UPC |
| -traffig uchel neu lwybr agored | Cydosod ffibr aml-arfog | Cyfrif ffibr, geometreg cebl, cyfyngiadau llwybr a rheoli tro | Dewisiadau MPO/MTP dur gwrthstaen troellog |
| Cyplu panel neu gasét | Addasydd LC neu MPO/MTP | Ôl-troed, fflans, cyfeiriadedd allweddol, modd a chytunedd sglein | Addaswyr deublyg LC ac MTP/MPO â fflans neu heb fflans |
Ceblau Ffibr Canolfan Ddata MPO/MTP ar gyfer Cefnffyrdd Cryno a Chysylltiadau Ymneilltuo
Mae ystod gyhoeddedig Evolux yn cefnogi'r ddwy rôl MPO/MTP ymarferol mewn system strwythuredig:boncyffion aml-ffibr rhwng pwyntiau dosbarthua gwasanaethau ymneilltuo sy'n cyflwyno cysylltwyr deublyg i offer.
8 ffibr → 4 pâr deublyg LC
Mae perfformiad torri allan wedi'i nodi yn y ddau fath o gysylltydd
Mae'r cynulliad 8-ffibr OM4 yn defnyddio cysylltydd benywaidd MTP a phedwar pen deublyg LC UPC. Mae ei derfynau cyhoeddedig yn gwahanu'r rhyngwyneb MTP ar golled mewnosod uchaf o 0.35 dB o'r rhyngwyneb LC yn Llai na neu'n hafal i 0.2 dB, felly gall prynwr osod pob cysylltiad yn y gyllideb colled sianel yn lle dibynnu ar un hawliad "colled isel" heb ei ddiffinio.
Cyhoeddwyd 8–144 o ffibrau
Mae cystrawennau safonol ac arfog yn mynd i'r afael â gwahanol lwybrau
Mae'r cynnyrch safonol MPO/MPO-OM3-12F-3.0MM-LSZH-1M yn addas ar gyfer boncyffion cryno dan do, tra bod yr ystod MPO/MTP arfog yn ychwanegu tâp dur gwrthstaen troellog.Dylid dewis armoring ar gyfer amlygiad mecanyddol; nid yw'n disodli'r angen i gadarnhau rheolaeth blygu, colled cysylltydd, polaredd na chydnawsedd panel.
Ceblau Ffibr Canolfan Ddata LC ar gyfer Switsh Trwchus a Chlytio Gweinydd
Mae gwasanaethau LC yn ffitio porthladdoedd offer a chaeau patsh lle mae pob cyswllt yn defnyddio pâr trosglwyddo / derbyn deublyg. Mae'r ferrule LC 1.25 mmyn darparu rhyngwyneb llai na SC, tra bod adeiladu uniboot yn lleihau nifer y cyrff cebl sy'n cael eu cyfeirio trwy rac trwchus.
OM3: 10G hyd at 300 m ar 850 nm
Defnyddiwch OM3 lle mae'r transceiver a reach yn ei gefnogi
Mae'r cebl uniboot LC UPC OM3 a gyhoeddwyd yn defnyddio laser-ffeibr 50/125 µm wedi'i optimeiddio ac fe'i cynigir mewn fersiynau OFNR ac OFNP. Mae Evolux yn rhestru hydoedd safonol o 0.5 m i 30 m ac yn derbyn hydoedd wedi'u teilwra, gan ganiatáu i'r BOM reoli gormodedd dolen y gwasanaeth yn hytrach na defnyddio un hyd ar gyfer pob safle rac.
Modd sengl OM4 neu 9/125 µm
Dewiswch radd ffibr o'r opteg, nid lliw yn unig
Mae portffolio'r LC yn cynnwys aCynnyrch deublyg amlfodd OM4a chydosodiadau modd sengl 9/125 µm y gellir eu haddasu gydag opsiynau cebl PVC, LSZH neu OFNP. Gall lliw siaced gefnogi adnabyddiaeth, ond dylai'r fanyleb brynu nodi modd ffibr, sglein, sgôr siaced a gofynion mesuredig IL/RL yn benodol.
Colled{0}}Rheolyddion Cyllideb, Polaredd a Rhyngwyneb ar gyfer Ceblau Ffibr y Ganolfan Ddata
Yr hyn sy'n gwneud cynulliad sydd wedi'i derfynu ymlaen llaw yn ddefnyddiadwy yw'r cytundeb rhwng pob priodoledd cyswllt. Dylid datrys y gwiriadau hyn ar y lluniad cymeradwy neu'r BOM cyn cynhyrchu.
Cyllideb colled optegol
Ychwanegwch y colledion cysylltydd ac addasydd a nodwyd ym mhob pâr sy'n paru, ynghyd â gwanhad ffibr ac ymyl peirianneg. Gofynnwch am fformat adroddiad IL/RL gyda'r dyfynbris.
Polaredd MPO/MTP
Diffinio'r diwedd{0}}i-derfynu map ffibr a chyfeiriadedd allwedd. Nid yw "cydnaws MPO/MTP" yn unig yn nodi a yw'r sianel yn cadw llwybrau trosglwyddo a derbyn.
Rhyw cysylltydd
Rhyngwynebau wedi'u pinio a'u di-binio ar drawsyrwyr, boncyffion, addaswyr a chasetiau. Ni ellir paru dau gysylltydd pinio yn gywir.
Gradd ffibr ac opteg
Cydweddu OM3, OM4 neu OS2 â thonfedd, cyfradd data a chyrhaeddiad ar y daflen ddata transceiver. Peidiwch â rhoi gradd ffibr yn ei le heb ailwirio'r sianel.
Siaced a llwybr
Nodwch LSZH, OFNR, OFNP neu adeiladu gofynnol arall, ynghyd â diamedr cebl, amgylchedd llwybro ac anghenion diogelu mecanyddol.
Cynllun adnabod
Darparwch y confensiwn enwi porthladdoedd, labeli yn ôl diwedd, lliwiau siaced neu gist, amserlen hyd a grwpiau pecynnu sydd eu hangen ar gyfer dilyniannu gosodiadau.
Anfonwch BOM Ceblau Ffibr Goddefol Cyflawn i'w Adolygu
Dylai rheolwr cyrchu neu beiriannydd cynnyrch ddarparu digon o wybodaeth i nodi pob rhyngwyneb paru a phob amrywiad masnachol. Mae hyn yn lleihau'r dolenni eglurhad ac yn gwneud profion sampl yn ystyrlon.
Cymhwysiad a thopoleg:gweinydd, storfa, ToR/EoR, asgwrn cefn, MDA neu rôl cysylltu -croes.
Rhyngwynebau:math o gysylltydd, sglein, cyfrif ffibr MPO/MTP, rhyw, cyfeiriadedd allweddol a pholaredd.
Cyfryngau optegol:OM3, OM4 neu OS2, tonfedd, cyfradd data, cyrhaeddiad a dosbarth colled gofynnol.
Adeiladu mecanyddol:hyd cebl, diamedr, hyd breakout, gradd siaced, arfwisg a gofynion tynnu.
Manylion masnachol:maint yn ôl ffurfweddiad, maint sampl, labeli, logo, pecynnu a dogfennau gofynnol.
Cyfluniad ac Adolygiad Lluniadu Ceblau Ffibr Custom Center Data
Mae Evolux yn nodi y gellir adolygu cyfuniadau cysylltwyr, hyd ceblau, moddau ffibr, mathau o sglein, strwythurau cebl, lliwiau siacedi a bwt, labeli a phecynnu ar gyfer cyflenwad sy'n seiliedig ar brosiectau.
Manyleb a chymorth lluniadu
Rhannwch luniad, sampl o gynnyrch, manyleb bresennol neu dopoleg. Dylai'r adolygiad gloi'r mapio cysylltydd, dimensiynau torri allan, goddefgarwch hyd, siaced, lleoliad label ac uned pacio cyn cynhyrchu sampl.
- Adolygiad BOM a thopoleg
- Paru cysylltydd a ffibr
- Cyfluniad safonol neu arferiad
Cyflenwad sampl, swp bach a swmp
Mae'r wefan yn cadarnhau gwerthusiad sampl, addasu swp bach a swmpgynhyrchu. Nid yw'n cyhoeddi un MOQ sefydlog na chylch samplu ar gyfer pob cynulliad canolfan ddata oherwydd bod cyfluniad a maint yn effeithio ar y gorchymyn.
- Sampl cydnawsedd
- Gwerthuso perfformiad
- Sampl gymeradwy fel cyfeirnod cynhyrchu
Label preifat a hunaniaeth gosod
Mae'r addasu sydd ar gael yn cynnwys lliwiau siaced a bŵt, marcwyr cebl, labeli cynnyrch, logos, pecynnu niwtral a phecynnu-cwsmer penodol. Diffiniwch y testun, fformat y cod bar a chonfensiwn diwedd-A/diwedd-B yn y gwaith celf cymeradwy.
- Labeli cebl a chynnyrch personol
- Adolygiad logo a phecynnu
- Cod lliw fesul prosiect
Cofnodion Safonau ac Ansawdd ar gyfer Caffael Cynulliad Cebl Ffibr
Mae'r dystiolaeth ansawdd fwyaf defnyddiol yn gysylltiedig â'r union gynnyrch a swp. Mae tudalennau cynnyrch Evolux yn cyhoeddi'r safonau rhyngwyneb canlynol, datganiadau materol ac opsiynau profi; dylai prynwyr ofyn am y ddogfen berthnasol yn erbyn y SKU a ddyfynnir.
IEC 61754-7 a TIA 604-5
Cyhoeddwyd ar gyfer y cynulliad arfog MPO/MTP ac ystod addasydd MPO/MTP. Mae'r cyfeiriadau hyn yn diffinio'r rhyngwyneb cysylltydd aml-ffibr ac yn cefnogi gwiriadau rhyng-gymaredd.
Telcordia GR-326 a JIS
Wedi'i restru ar yr uchafswm o 0.2 dB-tudalen colled addasydd MTP/MPO. Cadarnhewch yr union ddogfen cymhwyster neu gydymffurfio ar gyfer y ffurfwedd addasydd sy'n cael ei archebu.
Siaced cebl OFNP
Wedi'i gyhoeddi ar gyfer y cynulliad 8-fiber OM4 MTP-i-LC. Mae hwn yn nodi'r adeiladwaith cebl llawn a nodir; dylunydd y prosiect sy'n parhau i fod yn gyfrifol am dderbyn cod lleol.
IEC 61754-20
Wedi'i gyhoeddi ar gyfer llinyn clwt deublyg LC OM4. Mae'n nodi'r rhyngwyneb cysylltydd LC a ddefnyddir mewn cysylltiadau offer SFP, XFP a SFP+.
Cydymffurfiad deunydd RoHS
Wedi'i nodi ar gyfer yr addasydd MTP/MPO. Ar gyfer cofnodion caffael, gofynnwch am ddatganiad cyfredol sy'n nodi'r cynnyrch a ddyfynnir neu'r teulu o ddeunyddiau.
Mewnosod{0}}adroddiad colled / dychwelyd-colli
Mae Evolux yn nodi y gellir darparu adroddiadau IL/RL. Nodwch donfedd, terfyn, dull prawf, sail samplu ac a oes angen canlyniadau cyfresol.
Dywed Evolux iddo gael ei sefydlu yn 2013 ac mae ganddo fwy na 10 mlynedd o brofiad yn y diwydiant ffibr optig. Ni chyhoeddir unrhyw ddata{3}}canolfan-cyfanswm cludo penodol nac achos canolfan ddata a enwyd ar y tudalennau a adolygwyd, felly nid yw'r dudalen datrysiad hon yn aseinio cyfrif defnydd heb ei wirio i segment y ganolfan ddata.
Cwestiynau Cyffredin Ateb Ceblau Ffibr y Ganolfan Ddata
Pa wybodaeth y dylid ei chynnwys mewn RFQ ceblau ffibr canolfan ddata?
Darparwch rôl y cyswllt, y trawsgludwr neu'r rhyngwyneb offer, math o gysylltydd, modd ffibr, cyfrif ffibr, polaredd, rhyw cysylltydd, sglein, hyd cebl, sgôr siaced, maint yn ôl hyd, labelu a phecynnu. Mae topoleg, BOM, lluniadu, sampl neu fanyleb gyfredol yn helpu Evolux i wirio cydnawsedd cydran cyn dyfynbris.
Pryd ddylai canolfan ddata ddefnyddio deublyg LC yn lle MPO/MTP?
Defnyddiwch dwplecs LC lle mae offer gweithredol a chaeau clwt yn amlygu porthladdoedd LC deublyg ac mae'r cyswllt yn cario un pâr trosglwyddo / derbyn. Defnyddio MPO/MTP ar gyfer -boncyffion ffibr lluosog, pyrth opteg cyfochrog neu agregiad dwysedd uchel; gall MPO/MTP-i-LC) harnais neu drawsnewidiad casét gysylltu'r ddau fath o ryngwyneb.
Sut ddylai prynwyr ddewis rhwng OM3, OM4 ac OS2?
Cydweddwch y ffibr â manyleb y transceiver, y donfedd, y cyrhaeddiad a'r offer gosod. Mae Evolux yn rhestru gwasanaethau amlfodd OM3 ac OM4 50/125 µm ac opsiynau modd sengl OS2 9/125 µm; cadarnhau'r union radd yn erbyn y daflen ddata offer yn hytrach na dewis yn ôl lliw siaced yn unig.
Pa fanylion MPO / MTP y mae'n rhaid eu cadarnhau cyn eu cynhyrchu?
Cadarnhau cyfrif ffibr, rhyw cysylltydd, cyfeiriadedd allweddol, dull polaredd, sglein UPC neu APC, gradd ffibr, dosbarth colled a gorffen-i-roi'r mapio i ben. Mae'r priodoleddau hyn yn gweithio fel un system, felly gall math cebl cywir gyda'r polaredd neu'r rhyw anghywir atal y cyswllt rhag gweithredu o hyd.
Beth yw'r MOQ a'r amser arweiniol sampl ar gyfer ceblau ffibr canolfan ddata arferol?
Mae Evolux yn nodi ei fod yn cefnogi samplau, addasu swp bach a swmpgynhyrchu, ond nid yw'r wefan yn cyhoeddi MOQ rhifol sefydlog nac amser arweiniol sampl ar gyfer y datrysiad hwn. Dylid cadarnhau'r ddau ar ôl adolygu'r gofynion cysylltydd, ffibr, hyd, siaced, labelu, adroddiad prawf a maint.
A all Evolux ddarparu ceblau labelu preifat a dogfennaeth brawf?
Mae'r cwmpas addasu cyhoeddedig yn cynnwys lliwiau siaced a bŵt, marcwyr cebl, labeli cynnyrch, logos, deunydd pacio niwtral neu gwsmeriaid-penodol a chyfluniad cynnyrch. Mae cefnogaeth i'r daflen ddata a mewnosod-profi colled/dychwelyd-prawf colled- hefyd wedi'i nodi; diffinio a yw adroddiadau yn seiliedig ar swp neu wedi'u cyfresoli yn y fanyleb archeb gymeradwy.
Adeiladu Ceblau Ffibr eich Canolfan Ddata BOM O Amgylch Rhyngwynebau Go Iawn
Anfonwch y topoleg, rhyngwynebau transceiver, mapio cysylltydd, gofyniad OM3/OM4 neu OS2, hyd, siaced, meintiau a chynllun labelu. Gall Evolux adolygu'r cydosodiadau cebl goddefol a'r addaswyr yn erbyn y fanyleb a gyflwynwyd.
