Ffibr Evolux: Eich Gwneuthurwr Cord Patch Fiber Optic Proffesiynol!
Mae Shenzhen Evolux Fiber Co., Ltd yn ddarparwr blaenllaw o atebion ffibr optegol blaengar, gan arbenigo mewn ymchwil, datblygu, gweithgynhyrchu a dosbarthu cynhyrchion ffibr optig o ansawdd uchel. Wedi'i sefydlu ym mlwyddyn 2013, a'i bencadlys yn Shen Zhen, Tsieina, rydym wedi dod i'r amlwg fel enw dibynadwy ym maes opteg ffibr. Gyda ffocws cryf ar arloesi a dibynadwyedd, rydym yn ymdrechu i gwrdd â gofynion esblygol y diwydiant telathrebu byd-eang.
Ein Manteision
Portffolio Cynnyrch Amrywiol
Rydym yn darparu ystod gynhwysfawr o gynhyrchion ffibr optegol, o ffibrau optegol un modd ac aml-ddelw i ffibrau optegol arbenigol ar gyfer cymwysiadau penodol, gan gynnwys ceblau ffibr optegol, cysylltwyr, trosglwyddyddion, addaswyr, ac ategolion cysylltiedig i ddiwallu anghenion amrywiol ein cwsmeriaid.
Cefnogaeth Ardderchog i Gwsmeriaid
Rydym wedi ymgynnull tîm o arbenigwyr sy'n barod i gefnogi ein cwsmeriaid. Maent yn cynorthwyo cwsmeriaid i ddewis y datrysiad ffibr optig cywir ac yn arwain y broses weithredu, gan alluogi cwsmeriaid i fwynhau ymgynghoriad cyn-werthu cynhwysfawr i bostio cymorth gwerthu a chymorth technegol.
Cyfleusterau Ymchwil a Datblygu Uwch
Mae cyflwr{0}o-y-cyfleusterau ymchwil a datblygu celf, offer, a labordai arbenigol yn darparu amgylchedd delfrydol ar gyfer cynnal ymchwil arloesol, arbrofi, a phrofi deunyddiau ffibr optig, dylunio a phrosesau gweithgynhyrchu.
Gwasanaethau Personoli Proffesiynol
Rydym yn cynnig opsiynau addasu sy'n galluogi cwsmeriaid i deilwra cynhyrchion ffibr optig i'w hanghenion penodol. Gellir addasu diamedr ffibr, deunydd cotio, neu fath o gysylltydd yn hyblyg.
Product Categories
Latest Products
Cortynnau clytiau ffibr optig safonol a safonol ffynhonnell gyda'r math o gysylltydd, gradd ffibr, adeiladwaith cebl, hyd a phecynnu sy'n ofynnol ar gyfer eich rhwydwaith neu offer.
Mae EVOLUX yn cefnogi LC, SC, FC, ST, MU, E2000, MPO/MTP a ffurfweddau hybrid ar gyfer cymwysiadau un modd, amlfodd, syml, deublyg ac aml-ffibr.
- Opsiynau ffibr OS2 ac OM1-OM5
- Opsiynau sglein cysylltydd UPC, APC a PC
- Cydosodiadau -ffibr syml, deublyg ac aml-ffibr
- Dyluniadau safonol, hybrid, breakout a garw
- Adolygu hyd personol, siaced, labelu a phecynnu
- Sampl, OEM a chymorth swmp orchymyn
01
ERS 2013
Dros 10 mlynedd o brofiad yn y diwydiant ffibr optig.
02
OEM & CUSTOM
Cysylltwyr personol, mathau o ffibr, hyd a phecynnu.
03
CYFLLUNIAU LLUOSOG
LC, SC, FC, ST, MPO/MTP ac opsiynau hybrid.
04
CEFNOGAETH 24-AWR
Adolygiad manyleb cyflym ac ymateb dyfynbris.
Adeiladwch Eich Cord Clytiog Ffibr Optig Personol
Dewiswch y manylebau sydd eu hangen arnoch, neu anfonwch eich BOM, llun neu lun cynnyrch atom i'w adolygu.

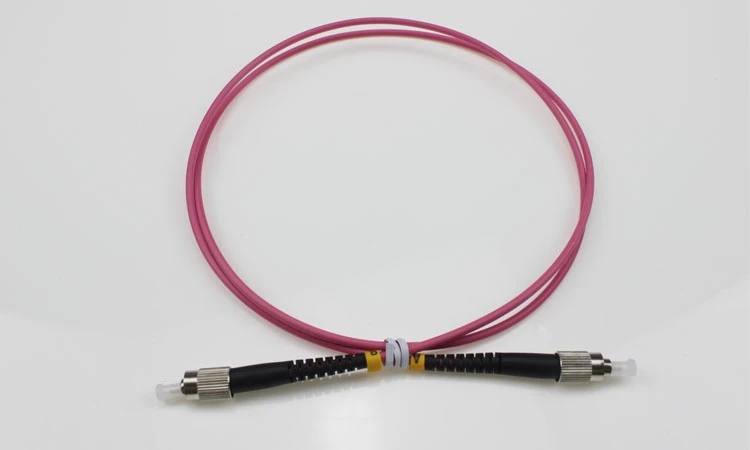

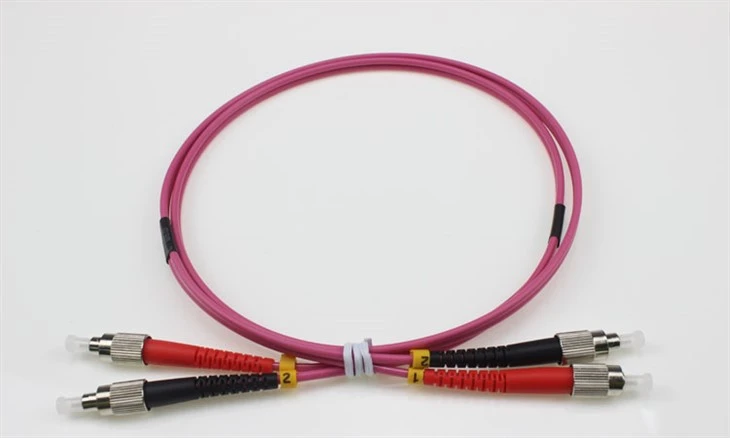

LC, SC, FC & ST FIBER OPTIC PatCH CORDS
Mae'r opsiynau cysylltydd sydd ar gael yn cynnwys cordiau clytiau ffibr optig LC, cortynnau patsh ffibr optig SC, cortynnau clytiau ffibr optig FC, cortynnau clytiau ffibr optig ST, gwasanaethau cebl MU, E2000 ac ODC.
MPO/MTP & Cordynnau Clytio Ffibr OPTIG HYBRID
Addasu cordiau clytiau ffibr optig MPO, cortynnau patsh ffibr optig MTP, ceblau torri allan MPO/MTP a chortynnau patsh ffibr hybrid fel LC i SC, LC i FC a SC i ST.
ADEILADU SIMPLEX, DUPLEX & CEBLAU ARBENNIG
Dewiswch gortynnau patsh ffibr syml, cortynnau clwt ffibr deublyg, cortynnau patsh ffibr uniboot, ceblau torri allan, ceblau ffan-allan, cortynnau patsh ffibr optig arfog a chynulliadau cebl ffibr optig gwrth-ddŵr.
HYD Y CWSMERIAID, Siaced, LABELU A PECYNU
Nodwch yr hyd cebl gofynnol, cyfrif ffibr, hyd cangen, PVC, LSZH, OFNR neu siaced OFNP, lliw cebl, labeli personol, codau bar a phecynnu label preifat.
Modd SENGL AC AML-DDOD LLWYTH O FIBER OPTIC Patch CORDS
Dewiswch gortynnau clytiau ffibr optig un modd OS2 neu gortynnau clwt ffibr optig amlfodd OM1, OM2, OM3, OM4 ac OM5 mewn ffurfweddiadau ffibr optig syml, dwplecs neu aml-fodd.
CORDIAU PATCH FIBER OPTIC OEM AR GYFER EICH CAIS
Mae ceblau clwt ffibr optig personol ar gael ar gyfer canolfannau data, rhwydweithiau telathrebu, systemau FTTH / PON, rhwydweithiau menter, offer diwydiannol, systemau diogelwch ac offer optegol OEM.
Sut mae EVOLUX yn Cynhyrchu Cordiau Clytiog Ffibr Optig Dibynadwy?

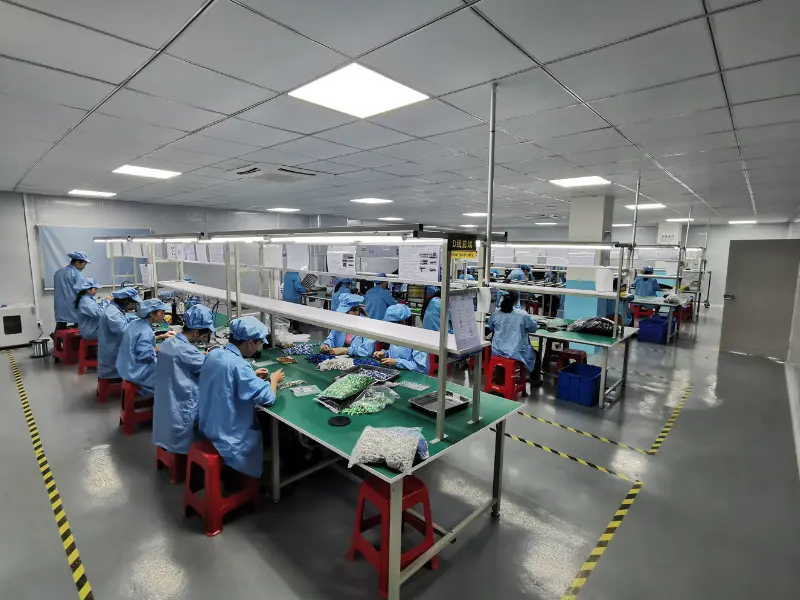

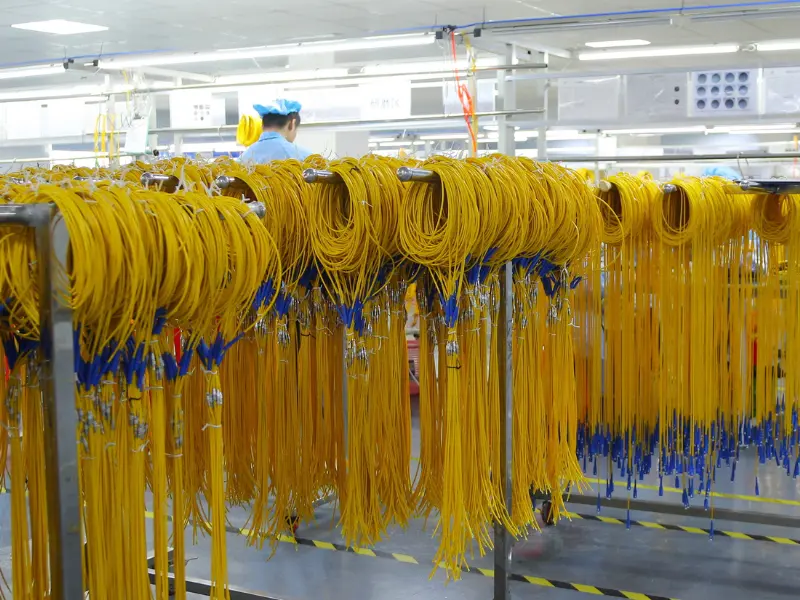

Yn EVOLUX, cynhyrchir pob llinyn clwt ffibr optig o amgylch eich manyleb a gadarnhawyd. O baratoi deunydd i brofion optegol a phecynnu terfynol, mae ein proses weithgynhyrchu yn helpu i sicrhau perfformiad cyson, cyfluniad cywir a darpariaeth ddibynadwy ar gyfer prosiectau OEM, telathrebu, canolfan ddata a FTTH.
CADARNHAD GOFYNIAD
Mae EVOLUX yn adolygu'r math o ffibr, cyfuniad cysylltydd, sglein, adeiladu cebl, hyd, maint, labelu a gofynion pecynnu cyn dechrau cynhyrchu.

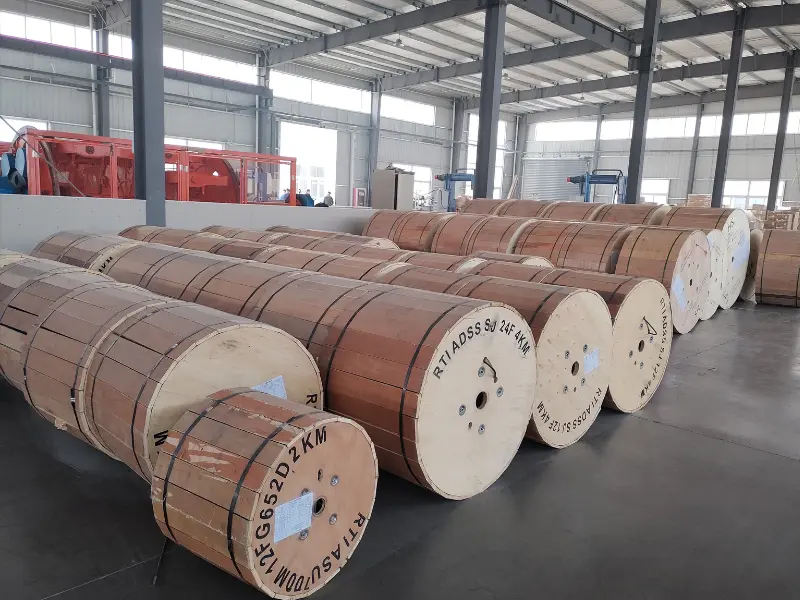

PARATOI DEUNYDD
Mae ceblau ffibr optig, cysylltwyr, ffurlau ceramig, esgidiau uchel ac ategolion yn cael eu paratoi yn unol â'r fanyleb llinyn clwt ffibr optig cymeradwy.
RHAGARWEINIAD CABBL
Mae pob cebl ffibr optig yn cael ei fesur, ei dorri, ei dynnu a'i lanhau yn unol â'r hyd gofynnol a'r adeiladwaith cebl.

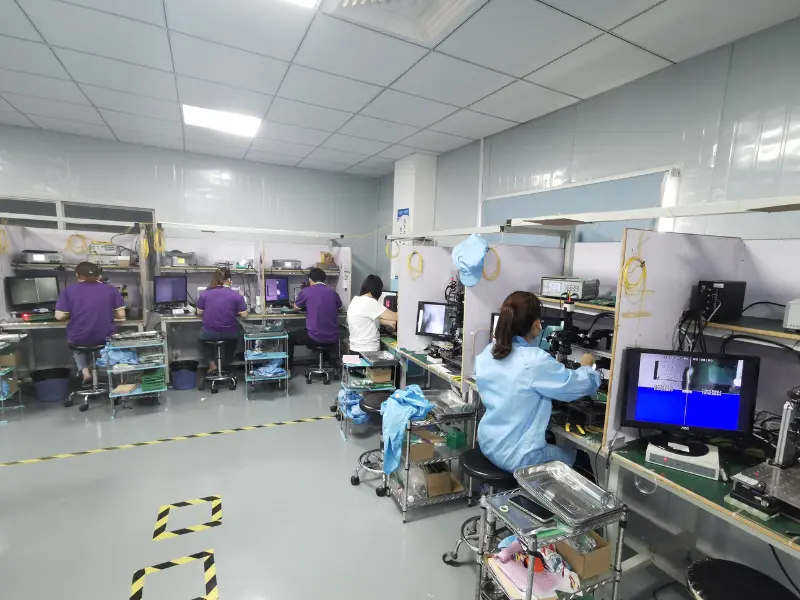

TERFYNU CYSYLLTWR A PHOLISI
Mae EVOLUX yn cydosod ac yn caboli LC, SC, FC, ST, MPO/MTP a chysylltwyr ffibr optig eraill mewn cyfluniadau PC, UPC neu APC.

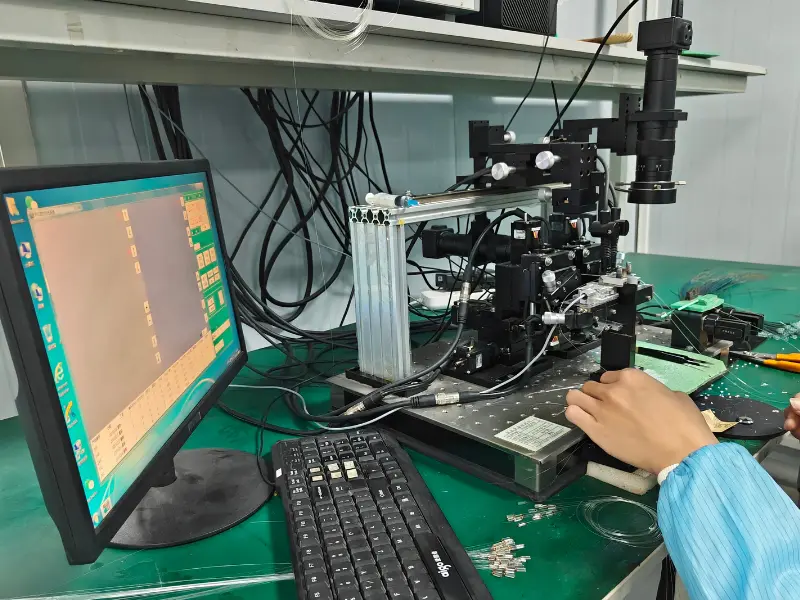

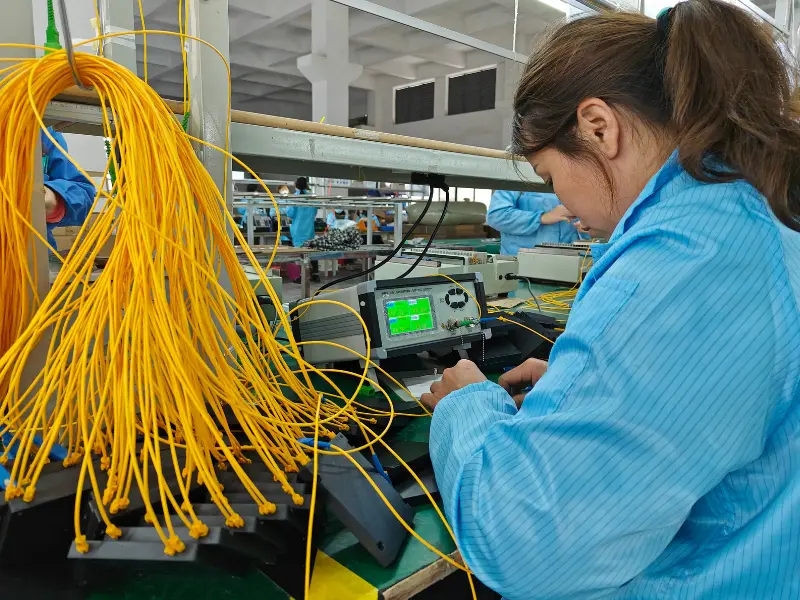

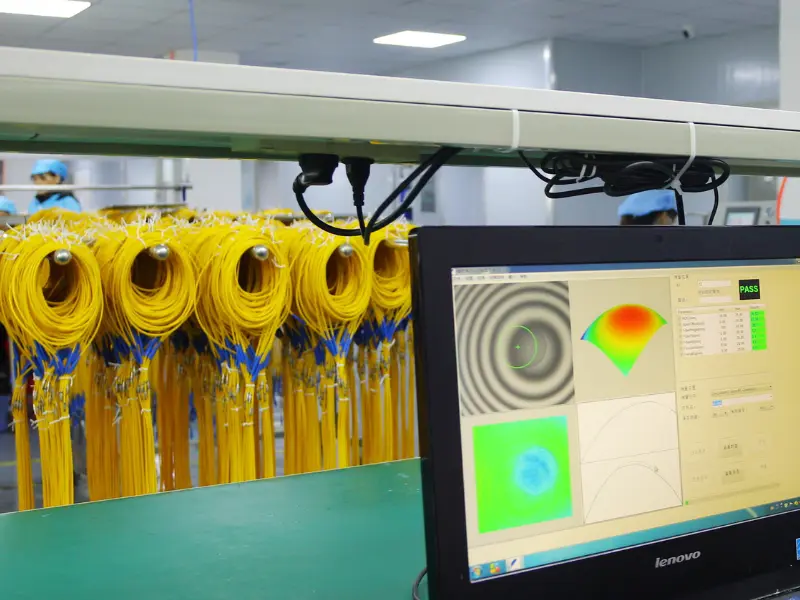

PROFION OPTEGOL AC AROLYGU
Mae cordiau patsh ffibr optig gorffenedig yn cael eu harchwilio am barhad optegol, cyflwr wyneb diwedd y cysylltydd, polaredd, ymddangosiad a chywirdeb dimensiwn yn unol â'r gofynion arolygu a gadarnhawyd.
LABELU A PECYNNU CWSMERIAID
Mae EVOLUX yn cefnogi labeli arfer, codau bar, adnabod cebl a dewisiadau pecynnu i helpu i symleiddio gosod, rheoli rhestr eiddo ac ail-gaffael.
Mae llinyn clwt ffibr yn gebl ffibr optig wedi'i gapio ar bob pen gyda chysylltwyr sy'n caniatáu iddo gael ei gysylltu'n gyflym ac yn gyfleus i offer telathrebu. Gelwir hyn yn geblau arddull rhyng-gysylltu.
Yn seiliedig ar wahanol fanylebau a safonau, gellir categoreiddio'r cordiau patsh ffibr cyffredin o safbwynt modd cebl ffibr, modd trosglwyddo, math siaced, math o gysylltydd, a math caboli.
Modd Cebl Ffibr: Modd Sengl neu Amlfodd
Mae dull ceblau clwt ffibr yn dangos sut mae trawstiau golau yn teithio o fewn y ffibr. Mae dau ddull cebl ffibr: modd sengl ac amlfodd. Mae plwm clwt ffibr modd sengl yn caniatáu i un modd o olau basio ar ei hyd gyda diamedr tenau iawn o 8-10 micron, felly gall gario signalau ar gyflymder llawer uwch gyda gwanhad is. Mae craidd y llinyn patsh ffibr amlfodd yn fwy, yn nodweddiadol 50 neu 62.5 micron, sy'n galluogi trawsyrru moddau golau lluosog. Mae'n dod mewn pum math sy'n cefnogi gwahanol gyfraddau trosglwyddo neu bellteroedd: 62.5 micron OM1, 50-micron OM2, 50-micron OM3, 50-micron OM4, a 50-micron OM5, y gellir eu gwahaniaethu gan lliwiau siaced safonol. Gan fod llwybrau ysgafn lluosog yn teithio i lawr y cebl, mae'r pellter y gall siwmperi ffibr amlfodd ei gyrraedd fel arfer yn fyr. Ar gyfer trosglwyddiad pellter byr o fewn adeilad neu gampws, cortynnau patsh ffibr amlfodd yw'r math mwyaf addas.
Nifer y Llinynnau Ffibr: Simplex neu Duplex
Yn ôl nifer y llinynnau ffibr, mae llinyn clwt ffibr simplecs a dwplecs. Mae llinyn clwt ffibr simplecs yn cynnwys un llinyn sengl o ffibr gydag un cysylltydd simplecs ar bob pen. Tra bod llinyn clwt ffibr deublyg yn cynnwys dwy linyn o wydr neu blastig gydag un cysylltydd deublyg (neu'n cael ei ystyried yn ddau gysylltydd syml).
Math Siaced: PVC neu LSZH
Defnyddir PVC a LSZH i ddisgrifio deunydd siaced cyffredin llinyn clwt ffibr. Mae ceblau clwt ffibr wedi'u gorchuddio â siaced PVC yn hyblyg ar dymheredd gosod arferol. O'i gymharu â chordiau clwt PVC, mae cortynnau clwt LSZH yn fwy anhyblyg ac yn llai hyblyg ond maent yn cynnwys y cyfansawdd gwrth-fflam nad yw'n allyrru mygdarthau gwenwynig os yw'n llosgi. Defnyddir llinyn clwt ffibr optig PVC fel arfer ar gyfer cymwysiadau dan do fel rhediadau llorweddol o'r ganolfan wifrau. Er bod cebl LSZH yn cael ei ddefnyddio mewn mannau heb eu hawyru sy'n agored i'r cyhoedd, megis isffyrdd a thwneli a hefyd yn cael ei ddefnyddio ar gyfer ystafelloedd nad yw'n hawdd mynd allan yn gyflym.
Math o Gysylltydd: LC, SC, ST neu Eraill
Mae yna lawer o fathau o gysylltwyr a ddefnyddir mewn ceblau clytiau ffibr fel LC, SC, ST, MTP neu MPO. Mae'r gwahanol fathau o gysylltwyr i blygio i mewn i ryngwynebau gwahanol, felly byddai'n well ichi gadarnhau math rhyngwyneb y dyfeisiau rydych chi'n eu defnyddio y tro cyntaf. Os cânt eu rhannu â'r meini prawf a yw'r cysylltydd ar bob ochr yr un peth, gellir eu rhannu yn llinyn clwt ffibr math cysylltydd a llinyn clwt ffibr hybrid. Mae cortynnau clytiau ffibr sydd â'r un math o gysylltydd ar y ddau ben yn cynnwys llinyn clwt ffibr LC i LC, llinyn clwt ffibr SC i SC ac ati. Os yw'r math porthladd o ddyfeisiau ar y ddwy ochr yr un peth, gallwch ddewis yr un llinyn clwt ffibr math cysylltydd, neu mae angen i chi ddewis yr un hybrid.
Math o sgleinio: PC, UPC neu APC
Mae cysylltwyr ffibr optig wedi'u dylunio a'u sgleinio i wahanol siapiau i leihau adlewyrchiad cefn, sy'n arbennig o bwysig mewn cymwysiadau modd sengl. Yn ôl y math hwn o sglein cysylltydd, mae cordiau patsh ffibr PC, UPC, ac APC. Y dyddiau hyn mae math sglein PC wedi'i ddisodli gan fath UPC. Mae p'un a ydych yn dewis UPC neu APC yn dibynnu ar eich cais gwirioneddol. Gan fod APC yn darparu llai o golled mewnosod nag UPC, mae'r ceblau patsh ffibr APC yn fwy perthnasol ar gyfer cymwysiadau lled band uchel a chysylltiadau pellter hir, megis FTTx, rhwydwaith optegol goddefol (PON) ac amlblecs rhaniad tonfedd (WDM). Tra bod cortynnau patsh ffibr UPC yn berthnasol i systemau optegol sy'n llai sensitif i golled mewnosod megis teledu digidol a theleffoni.
Manteision Cordiau Patch Ffibr
Lled Band Mwy
Mae ceblau ffibr optig yn darparu lled band sylweddol ar gyfer trosglwyddo signal a gallant gario llawer mwy o ddata na cheblau copr o'r un diamedr. Defnyddir lled band{1}}cynnyrch pellter (BDP) y cyfryngau trawsyrru i gymharu galluoedd yn hyn o beth, a bydd gan gyfryngau â BDP uwch bellter trosglwyddo hirach wrth anfon yr un lled band o ddata. Po uchaf yw'r BDP, y cyflymaf y gellir cyflwyno fideo heb ei gywasgu a thros bellteroedd mwy, tra'n arddangos yn union yr un ansawdd â'r signal brodorol. Er enghraifft, y BDP safonol ar gyfer ffibr amlfodd yw 500 MHz/km, sy'n golygu y gall cebl ffibr amlfodd 500-metr drawsyrru 1 GHz. Mae'r BDP o ffibr un modd yn llawer uwch na ffibr amlfodd, sy'n uwch na chebl copr pâr dirdro, sy'n uwch na chebl HDMI safonol.
Pellter Hirach, Cyflymder Cyflymach
O ran ffotonau yn erbyn electronau, mae'r golau mewn ceblau ffibr optig yn teithio tua dwy ran o dair o gyflymder golau, tra bod electronau mewn ceblau copr prin yn cyrraedd un y cant o'r cyflymder hwnnw. Mae'r fantais cyflymder aruthrol hon yn cael effaith eithafol ar bellteroedd posibl. Er bod ceblau copr wedi'u cyfyngu'n bennaf i bellter safonol o 100-metr, gall ceblau ffibr optig ymestyn cynnwys lled band mawr dros bellteroedd hir iawn mewn diamedr bach. Gall ffibr amlfodd dreblu'r pellter hwn ar gyfer signal HDMI 4K, er enghraifft, ac yn dibynnu ar y math o gebl, y donfedd, a gweddill y rhwydwaith, gall ffibr un modd ymestyn yr un signal hyd at 10 km.
Ymwrthedd Uwch
Yn wahanol i -dulliau trawsyrru seiliedig ar gopr, nid yw ceblau ffibr optig yn cynnwys unrhyw gydrannau metelaidd. O ganlyniad, maent yn imiwn i ymyrraeth electromagnetig (EMI) ac ymyrraeth amledd radio (RFI). At hynny, mae ceblau ffibr optig yn imiwn i newidiadau eithafol mewn tymheredd a lefelau lleithder, a gall y ddau ohonynt rwystro trosglwyddiad mewn ceblau copr.
Diogelwch
Gan nad yw ceblau ffibr optig yn dargludo signalau trydanol, mae'n amhosibl canfod unrhyw signal data sy'n cael ei drosglwyddo o bell, a byddai gwyliadwriaeth yn gallu canfod ymdrechion i gael mynediad corfforol. Mae'r diogelwch hwn yn gwneud ffibr y dull trosglwyddo o ddewis ar gyfer diwydiannau fel y llywodraeth a banciau. O ran diogelwch, nid yw ceblau ffibr optig ychwaith yn peri unrhyw risg mewn amgylcheddau perygl gwreichionen megis gweithfeydd cemegol a phurfeydd olew.
Cymhwyso Cord Patch Fiber Optic
Mae llinyn clwt ffibr optig yn elfen hanfodol mewn telathrebu a ddefnyddir i drosglwyddo data trwy ffibrau optegol dros bellteroedd hir. Cebl ydyw yn ei hanfod gyda chysylltwyr ar y ddau ben, wedi'i gynllunio i gysylltu dyfeisiau optegol fel llwybryddion, switshis a gweinyddwyr. Prif bwrpas llinyn clwt ffibr optig yw darparu dull dibynadwy ac effeithlon o drosglwyddo data ar gyflymder uchel. Trwy ddefnyddio signalau golau yn lle signalau trydanol, mae technoleg ffibr optig yn caniatáu trosglwyddo data cyflymach a mwy diogel. Mae hyn yn arbennig o bwysig ym maes telathrebu, lle mae angen trosglwyddo llawer iawn o ddata yn gyflym ac yn gywir. Mae cortynnau clytiau ffibr optig yn hanfodol mewn amrywiol gymwysiadau telathrebu, gan gynnwys cysylltiadau rhyngrwyd, rhwydweithiau ffôn, teledu cebl, a chanolfannau data. Fe'u defnyddir yn gyffredin mewn gosodiadau preswyl a masnachol i sefydlu cysylltiadau rhyngrwyd cyflym a hwyluso trosglwyddo signalau llais, fideo a data. Yn ystod y blynyddoedd diwethaf, mae'r galw am gortynnau clytiau ffibr optig wedi cynyddu'n sylweddol oherwydd yr angen cynyddol am drosglwyddo data cyflymach a mwy dibynadwy. Gyda dyfodiad technolegau fel cyfrifiadura cwmwl, gwasanaethau ffrydio, a Rhyngrwyd Pethau (IoT), mae galw cynyddol am led band uwch a hwyrni is. Mae cortynnau clytiau ffibr optig yn chwarae rhan hanfodol wrth fodloni'r gofynion hyn trwy ddarparu'r seilwaith angenrheidiol ar gyfer trosglwyddo data yn effeithlon. Ar ben hynny, mae cordiau clytiau ffibr optig hefyd yn cael eu defnyddio mewn technolegau sy'n dod i'r amlwg fel rhwydweithiau 5G a dinasoedd craff. Mae'r technolegau hyn yn gofyn am systemau cyfathrebu cadarn a chynhwysedd uchel, y gellir eu cyflawni trwy ddefnyddio cortynnau clytiau ffibr optig.
Defnyddir llinyn clwt ffibr optig at ddibenion rhwydweithio, yn benodol ar gyfer cysylltu dyfeisiau o fewn rhwydwaith ardal leol (LAN). Mae'n elfen hanfodol wrth drosglwyddo data, llais, a signalau fideo dros bellteroedd hir ar gyflymder uchel. Mae cortynnau clwt ffibr optig yn cynnwys bwndel o ffibrau gwydr neu blastig tenau, hyblyg wedi'u gorchuddio â gwain amddiffynnol. Mae'r ffibrau hyn yn gallu trosglwyddo data gan ddefnyddio signalau golau, sy'n caniatáu trosglwyddo data cyflymach a mwy dibynadwy o'i gymharu â cheblau copr traddodiadol. Mae'r llinyn clwt yn gweithredu fel pont rhwng dyfeisiau fel cyfrifiaduron, switshis, llwybryddion a gweinyddwyr, gan alluogi cyfathrebu di-dor a chyfnewid data. Mewn amgylchedd LAN, defnyddir cordiau clwt ffibr optig yn gyffredin i gysylltu switshis rhwydwaith â dyfeisiau terfynol fel cyfrifiaduron, argraffwyr a ffonau IP. Maent yn darparu cysylltiad uniongyrchol a diogel, gan sicrhau cyn lleied â phosibl o golled signal ac ymyrraeth. Gyda'r galw cynyddol am-ryngrwyd cyflym a'r nifer cynyddol o ddyfeisiau cysylltiedig, mae cortynnau clytiau ffibr optig wedi dod yn hanfodol ar gyfer cynnal seilwaith rhwydwaith cadarn ac effeithlon. Ar ben hynny, mae technoleg ffibr optig yn cynnig nifer o fanteision dros geblau copr traddodiadol. Mae ganddo gapasiti lled band llawer uwch, gan ganiatáu ar gyfer cyfraddau trosglwyddo data uwch a chefnogi gofynion cymwysiadau lled band dwys. Mae cortynnau clytiau ffibr optig hefyd yn imiwn i ymyrraeth electromagnetig, gan eu gwneud yn ddelfrydol i'w defnyddio mewn ardaloedd â sŵn trydanol uchel neu'n agos at geblau pŵer.
Cebl yw llinyn clwt ffibr optig a ddefnyddir i gysylltu dwy ddyfais neu gydran mewn rhwydwaith ffibr optig. Fe'i defnyddir yn bennaf i drosglwyddo data, megis llais, fideo, neu wybodaeth ddigidol, ar gyflymder uchel dros bellteroedd hir. Yng nghyd-destun delweddu meddygol, mae llinyn patsh ffibr optig yn chwarae rhan hanfodol wrth drosglwyddo delweddau mewn endosgopi a gweithdrefnau meddygol eraill.
Mae'n darparu delweddau {0}o ansawdd uchel,-cydraniad uchel sy'n helpu i wneud diagnosis cywir a chynllunio triniaeth. Mae galluoedd trosglwyddo cyflymder uchel cortynnau patsh ffibr optig yn sicrhau ychydig iawn o hwyrni a cholli ansawdd delwedd, gan alluogi meddygon i wneud penderfyniadau amser real yn ystod gweithdrefnau. Ar ben hynny, mae cordiau patsh ffibr optig yn cynnig sawl mantais dros geblau copr traddodiadol mewn delweddu meddygol. Maent yn imiwn i ymyrraeth electromagnetig, sy'n arbennig o bwysig mewn amgylcheddau meddygol lle mae dyfeisiau electronig amrywiol yn bresennol.
Siaced
Y siaced yw gorchudd allanol y cebl ffibr optig. Er ei fod yn cynnig amddiffyniad, nid darparu cryfder yw ei brif bwrpas. Yn y bôn, mae'r siaced yn dal yr holl gydrannau gyda'i gilydd: yr aelodau cryfder aramid a ffibr clustog, sy'n cwmpasu'r ffibr optig.
Aelodau Cryfder Aramid
Mae edafedd aramid yn ffibrau cryf sy'n gwrthsefyll gwres. Yn y cynulliad cebl ffibr optig, mae'r aelodau cryfder aramid yn darparu cryfder tynnol o'r cysylltydd a thrwy'r cebl cyfan. Er enghraifft, yn ystod y broses weithgynhyrchu, wrth i chi dynnu'r cebl ar y cysylltydd, mae'r aelodau cryfder aramid yn helpu i sicrhau na fydd y cebl a'r ffibr gwydr optig yn torri.
Gorchudd Clustog ar y Ffibr
Mae'r ffibr gwydr optig yn cael ei gynhyrchu gyda gorchudd amddiffynnol (byffer) rhag difrod. Yn dibynnu ar gais y llinyn clwt, gall y cotio clustogi fod yn amrywiaeth o wahanol ddeunyddiau a fydd yn cynnig, er enghraifft, ymwrthedd i dymheredd uchel neu wrthsefyll tân. Mae'r byffer hefyd yn amddiffyn y ffibr wedi'i orchuddio â acrylate wrth iddo gael ei allwthio i'r siaced yn ogystal â gweithredu fel "sêl," os dymunwch, o'r ffibr wedi'i orchuddio â acrylate hwnnw cyn ei sbleisio neu ei gysylltu.
Ffibr Optig
Wedi'i gynhyrchu o wydr neu blastig, mae'r ffibr optig yn donfedd optegol sy'n cynnwys craidd sy'n cario golau a chladin, sy'n dal golau yn y craidd. Mae systemau cyfathrebu ffibr optig yn defnyddio naill ai un modd{-neu fathau o amlfodd.
Ffactorau i'w Hystyried Cyn Dewis Cord Clytiog Ffibr Optig
Cam 1: Penderfynwch Pa Math o Gysylltydd sydd ei angen arnoch chi
I benderfynu pa gysylltydd y bydd ei angen arnoch, mae angen i chi archwilio'r porthladdoedd dyfais y byddwch chi'n eu cysylltu, ac mae angen i chi wybod pa gymwysiadau fydd yn defnyddio'r llinyn. Daw cordiau clwt ffibr optig gyda gwahanol gysylltwyr i'w plygio i mewn i wahanol ddyfeisiau.
Y peth nesaf y mae angen i chi ei benderfynu yw pa ddull cebl clwt ffibr sydd orau ar gyfer eich cais. Mae'r ddau fodd sydd ar gael yn-ddull sengl neu amlfodd.
●Cable Patch Fiber Optic modd sengl
Byddwch chi eisiau defnyddio cebl clwt ffibr optig modd sengl ar gyfer trosglwyddo data pellter hir oherwydd bod cebl ffibr optig modd sengl yn llawer cyflymach nag amlfodd. Mae modd sengl-dim ond yn cario un pelydryn o olau ar y tro, sy'n caniatáu i'r laser weithredu ar donfedd 1310-1550 nm.
● Multimode Fiber Optic Patch Cable
Byddwch chi eisiau opteg ffibr amlfodd ar gyfer cymwysiadau sydd â phellteroedd byrrach, fel o fewn adeilad neu raglen A/V o fewn y rhwydwaith lleol. Yr hyd mwyaf ar gyfer cebl ffibr optig yw tua 400 i 550 metr. Ond gall ceblau amlfodd gario ffynonellau golau lluosog, gan eu gwneud yn effeithlon iawn am bellteroedd byr.
Cam 3: Penderfynwch rhwng Llinynnau Fiber Simplex neu Duplex
Gall llinynnau clwt ffibr optig gael dau fath o linyn: syml neu ddeublyg.
● Simplex
Mae gan gebl simplecs un cysylltydd ffibr ar bob pen i'r cebl. Mae un pen yn drosglwyddydd, y pen arall yw'r derbynnydd, ac nid yw'r rhain yn gildroadwy. Defnyddir hwn yn gyffredin ar gyfer traws-dderbynyddion ffibr optig Deugyfeiriadol (BIDI). Mae ceblau Simplex yn rhatach a gallant drosglwyddo ar gyflymder uwch.
● Deublyg
Mae llinynnau deublyg yn caniatáu i ddau gysylltydd ffibr gael eu huno ochr yn ochr â chysylltydd ffibr deuol. Mae un llinyn yn trawsyrru un ffordd, a'r llinyn arall yn trawsyrru yn ôl i'r gwrthwyneb. Mae hyn yn fantais enfawr dros simplecs oherwydd gall drosglwyddo data deugyfeiriadol ar yr un pryd. Ond yr anfantais i dwplecs yw ei fod yn cysylltu dwy ddyfais yn unig, a bydd angen cysylltwyr ychwanegol arnoch i ganiatáu dyfeisiau ychwanegol.
Cam 4: Dewiswch Eich Hyd Cebl Dymunol
Mae hyn yn eithaf syml. Bydd angen i chi wybod y pellter rhwng eich dyfeisiau ac yna dewis hyd y cebl sydd ei angen arnoch. Mae cebl clwt ffibr optig yn amrywio mewn hyd rhwng 0.5m - 50m.
Cam 5: Dewiswch Pwyleg Connector a Siaced Cebl
Yn olaf, bydd angen i chi benderfynu ar y sglein cysylltydd a siaced cebl, a all effeithio ar berfformiad y cebl.
● Connector Pwyleg
Mae dau fath o sglein cysylltydd: UPC neu APC. Mae sglein APC yn cynnig gwell perfformiad oherwydd bod y golled yn is na'r cysylltydd UPC. Felly efallai y byddwch am gael sglein APC os yw'ch cymwysiadau'n sensitif i golled dychwelyd ac angen signalau manwl iawn. Ond mae APC yn ddrytach na UPC. Gallwch adnabod sglein y cysylltydd yn ôl ei liw. Mae cebl patsh APC fel arfer yn wyrdd, tra bod cebl patch UPC yn las.
● Siacedi Cebl
Daw cebl clwt ffibr optig mewn gwahanol fathau o siacedi:
Mwg Isel Dim Halogen (LSZH): Mae siaced gwrth-fflam yn ddelfrydol i'w defnyddio rhwng lloriau ac adeiladau.
Clorid Polyvinyl (PVC): Siaced galed sy'n gallu gwrthsefyll sgrafelliad, ocsidiad, cyrydiad a diraddio. Mae'n hindreulio'n dda, gan ei gwneud yn ddelfrydol ar gyfer ceblau awyr agored neu anghenion cebl oes hir.
Plenum An-ddargludol Ffibr Optegol (OFNP): Mae'r siacedi hyn hefyd yn gwrth-fflam ac mae ganddynt gynhyrchiad mwg isel sy'n eu gwneud yn ddelfrydol ar gyfer cymwysiadau rhwydwaith sy'n rhedeg y tu mewn i waliau a phlinumau aer heb gwndid.
Cebl Arfog: Mae'r siacedi hyn yn defnyddio tiwbiau dwbl a llewys dur nad ydyn nhw'n caniatáu golau ac sydd â phwysau gwasgu uchel, sy'n eu gwneud yn ddelfrydol ar gyfer ceblau llawr y gellir eu camu ymlaen neu hyd yn oed eu cnoi gan gnofilod.
Ansensitif Plygu: Mae gan y siacedi hyn radiws plygu bach ac ymwrthedd uchel i blygu-colled neu ddifrod. Gwneir y math hwn o linyn clwt ar gyfer rhaglenni canolfan ddata a FTTH a cheblau dwysedd uchel.
Awgrymiadau ar gyfer Cord Clytiau Ffibr Optig
Cadwch Geblau Patch Ffibr yn Lân
Yn ôl arolwg diwydiant gan gwmni telathrebu mawr, halogiad yw'r rhif-un rheswm dros ddatrys problemau rhwydweithiau optegol. Mae ffibrau mor fregus fel y gellir diraddio'r signal optegol unwaith y byddant wedi'u gorchuddio â llwch neu halogiadau eraill. Yn fwy na hynny, bydd y gronynnau metelaidd a wisgir gan gyrff a gorchuddion ffibr y cysylltwyr ffibr optig yn rhwystro ffibr, a fydd yn achosi colli signal, gan leihau perfformiad y rhwydwaith yn y pen draw ac achosi colled fawr i fusnesau sy'n dibynnu ar rwydweithiau ffibr optig. Yn gyffredinol, mae glanhau ffibr optig yn cyfeirio at lanhau cysylltwyr ffibr. Sut i sicrhau eich bod yn glanhau cysylltwyr ffibr gan ddefnyddio'r ffyrdd cywir? Mae dau brif ddull glanhau: sychlanhau a glanhau gwlyb, pob un yn cyflawni gwahanol swyddogaethau. Glanhawyr ffibr math rîl, glanhawyr beiros, cadachau glanhau ffibr, a swabiau ewyn yw'r atebion glanhau cysylltwyr ffibr cyffredin.
Storio Ceblau Patch Ffibr yn Briodol
Ni waeth a yw cebl ffibr yn cael ei ddefnyddio neu allan o ddefnydd, mae un pwynt arwyddocaol i'w ystyried: Peidiwch â phlygu neu ymestyn eich cebl ffibr yn ormodol. Mae'n aml yn wir wrth weithio gyda cheblau ffibr optig, mae pobl yn eu hymestyn neu'n eu plygu. Am y rheswm hwn, yr achos gwaethaf yw y gall y ffibr gael ei niweidio. Gall rhywfaint o doriad a achosir gan blygu fod yn weladwy, ond efallai na fydd rhywfaint o golled, megis anffurfiannau ffibr microsgopig a achosir gan dymheredd isel iawn, dadleoli ychydig filimetrau a achosir gan ddiffygion byffer neu siaced, arfer gosod gwael neu ffactorau eraill. Gan na all llygaid dynol weld colled o'r fath yn uniongyrchol, bydd yn cael ei hanwybyddu a gall pethau waethygu dros amser. Mewn achos o golled enfawr pan fydd yn rhaid ailosod y cordiau clwt ffibr, mae angen rhoi sylw i'r elfennau hanfodol canlynol:
● Dyluniwch eich llwybr cebl ffibr gan ddefnyddio offer neu gydrannau priodol i amddiffyn ffibrau, fel rheolwyr ceblau llorweddol.
● Peidiwch â phlygu ceblau clwt ffibr y tu hwnt i'w radiws tro lleiaf, yn enwedig yn y mannau tynn hynny o ardaloedd clytio ffibr dwysedd uchel.
● Gwnewch yn siŵr nad ydych chi'n taro'r cysylltydd ffibr yn erbyn unrhyw beth! Ar y naill law, mae'n bosibl y bydd y pennau hynny'n cael eu crafu neu eu torri. Ar yr ochr arall, gall gwydr wedi torri ar y pen ffibr dorri croen rhywun. Argymhellir defnyddio capiau amddiffynnol wrth storio neu dynnu ffibrau.
● Argymhellir OTDR a microsgopau ffibr optegol os oes angen offer arnoch i fesur a nodi unrhyw ddiffygion megis toriadau yn y cebl ffibr neu wanhad cyffredinol.
Canllaw Cwestiynau Cyffredin Ultimate i Glinyn Patch Fiber Optic
C: Ar gyfer beth mae llinyn clwt ffibr optig yn cael ei ddefnyddio?
C: A all cebl ffibr optig gael ei glytio?
C: Beth yw'r gwahaniaeth rhwng llinyn clwt a chebl?
C: Beth yw anfanteision cebl patch?
C: Sawl math o gortynnau clwt ffibr sydd yna?
C: Pa un sy'n well cebl clwt ffibr neu gopr?
C: Pam y'i gelwir yn gebl patch?
C: A allaf ddefnyddio cebl Ethernet fel cebl clwt?
C: Sut olwg sydd ar gebl clwt?
C: Beth fydd yn digwydd os na chaiff y llinyn clwt ffibr optig ei lanhau mewn pryd?
C: Beth yw manteision cordiau patch?
C: Pa mor hir y mae cortynnau clwt ffibr optig yn para fel arfer?
C: Beth yw'r hyd mwyaf ar gyfer cordiau clwt neu siwmperi?
C: Pam mae cordiau clwt ffibr optig mor ddrud?
C: Sut ydych chi'n profi llinyn clwt ffibr optig?
C: A allaf atgyweirio llinyn clwt ffibr optig sydd wedi'i ddifrodi?
C: Sut mae storio fy llinyn clwt ffibr optig?
C: Beth yw'r radiws plygu lleiaf ar gyfer llinyn clwt ffibr optig?
C: Beth yw'r gyfradd drosglwyddo uchaf ar gyfer llinyn clwt ffibr optig?
C: Beth yw'r gwahaniaeth rhwng cysylltwyr LC a SC ar gyfer cordiau clytiau ffibr optig?
Fel un o'r prif wneuthurwyr a chyflenwyr llinyn clwt ffibr optig yn Tsieina, rydym yn eich croesawu'n fawr iawn i chi brynu llinyn patsh ffibr optig mewn stoc yma o'n ffatri. Mae'r holl gynhyrchion wedi'u haddasu o ansawdd uchel a phris isel. Ar gyfer rhestr brisiau a sampl am ddim, cysylltwch â ni nawr.
