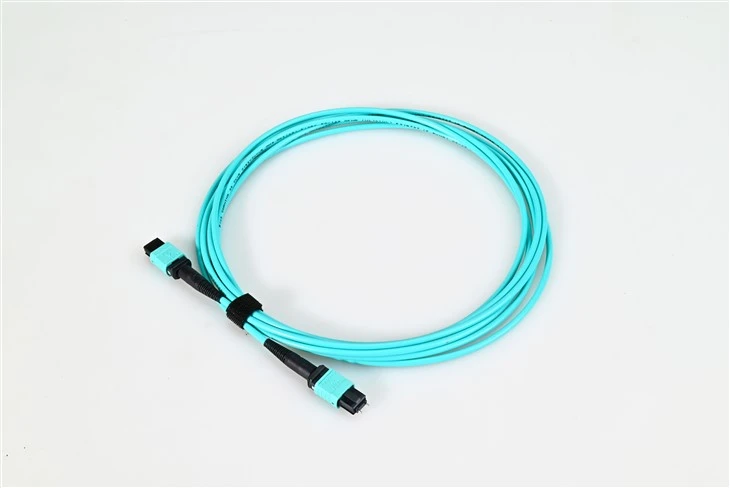

Cordiau Patch Fiber MTP MPO MM OM3

A: Cwestiwn gwych – mae hwn yn codi drwy’r amser! MPO (Multi{0}}ffibr Push On) yw safon generig y diwydiant ar gyfer cysylltwyr aml-ffibr, tra bod MTP® yn frand perfformiad uchel a weithgynhyrchir gan US Conec. Meddyliwch amdano fel hyn: mae pob cysylltydd MTP yn cydymffurfio â MPO, ond nid oes gan bob cysylltydd MPO nodweddion uwch MTP. Mae'r fersiwn MTP yn cynnig goddefiannau tynnach, gorchuddion symudadwy i'w hadfer yn haws, a pherfformiad optegol cyffredinol gwell. Maent yn gwbl gyfnewidiol a byddant yn paru â'i gilydd, ond pan fyddwch chi'n eu cymysgu, bydd perfformiad cyffredinol y ddolen yn cael ei gyfyngu gan y cysylltydd -ansawdd is. Ar gyfer rhaglenni canolfan ddata hanfodol cenhadaeth-, rydym yn argymell MTP ar gyfer y canlyniadau gorau.

A: Mae polaredd yn ymwneud â sicrhau bod eich trosglwyddydd (Tx) yn cysylltu â'r derbynnydd (Rx) ar y pen arall - gwnewch gamgymeriad a bod gennych signal sero. Dyma'r dadansoddiad cyflym: Math A yw "syth-drwodd" gydag allwedd-i fyny ar un pen ac allwedd-i lawr ar y llall. Mae math B wedi'i "gwrthdroi" gyda bysell y ddau ben-i fyny, yn troi safleoedd ffibr 1{-i-12 a 12-i-1. Math C yw "cyfnewid parau" lle mae parau cyfagos yn cyfnewid safleoedd. Ar gyfer y rhan fwyaf o leoliadau opteg cyfochrog 40G/100G mewn canolfannau data, rydym yn gweld Math B yn cael ei ddefnyddio amlaf oherwydd ei fod yn caniatáu ichi ddefnyddio'r un cordiau clwt deublyg safonol A-i-B ar y ddau ben - rheoli rhestr eiddo yn symlach. Os ydych chi'n ansicr, anfonwch eich diagram rhwydwaith atom a byddwn yn eich helpu i ddarganfod y cyfluniad polaredd cywir.

A: Gyda ffibr amlfodd OM3 yn rhedeg opteg 40GBASE-SR4 neu 100GBASE-SR4, rydych yn edrych ar uchafswm o 100 metr. Ar gyfer 10GBASE-SR, gall OM3 fynd hyd at 300 metr. Nawr, os oes angen ychydig mwy o gyrhaeddiad arnoch chi - dyweder 150 metr ar gyfer 40G / 100G - byddech chi eisiau camu i fyny at ffibr OM4, sydd â lled band uwch (4700 MHz · km vs 2000 MHz · km ar gyfer OM3). Mae'r rhan fwyaf o gymwysiadau canolfan ddata yn ffitio'n gyfforddus o fewn cyrraedd OM3 gan fod pellteroedd rac-i-fel arfer ymhell o dan 100 metr. Llinell waelod: ar gyfer prosiectau cost-sensitif gyda rhediadau byrrach, mae OM3 yn berffaith alluog ac yn arbed arian i chi.

A: Mae hyn yn hollbwysig - gwnewch y rhyw yn anghywir a byddwch naill ai'n niweidio cysylltwyr neu heb gysylltiad o gwbl. Mae gan gysylltwyr MTP gwrywaidd binnau aliniad; mae gan gysylltwyr benywaidd dyllau canllaw sy'n derbyn y pinnau hynny. Dyma'r rheol euraidd: mae gwryw bob amser yn paru â benyw, byth yr un peth â-yr un peth. Mae'r rhan fwyaf o fodiwlau trosglwyddydd (QSFP+, QSFP28) wedi cynnwys-rhyngwynebau gwrywaidd gyda phinnau, felly mae angen i'ch llinyn clwt fod yn fenywaidd. Wrth gysylltu dau geblau cefnffyrdd benywaidd trwy banel addasydd, mae'r addasydd ei hun yn trin aliniad y pin. Rydym yn cynhyrchu ein ceblau gyda phinnau canllaw manwl gywir sy'n sicrhau aliniad is-ffibr micron - dyna sut rydym yn cyflawni'r niferoedd colled mewnosod isel hynny.

A: Aqua yw cod lliw safonol TIA-598 ar gyfer ffibr amlfodd OM3 ac OM4 wedi'i optimeiddio â laser - nid dim ond addurniadol ydyw! Pan fyddwch chi'n gweithio mewn canolfan ddata drwchus gyda channoedd o geblau, mae'r siaced ddŵr honno'n dweud wrthych ar unwaith mai ffibr amlfodd 50/125 micron ydyw wedi'i gynllunio ar gyfer trosglwyddyddion VCSEL ar 850nm. Ni fyddwch yn ei gymysgu'n ddamweiniol â cheblau modd sengl melyn. Mae rhai gweithgynhyrchwyr yn defnyddio Erika Violet (arlliw ychydig yn wahanol) yn benodol ar gyfer OM4 i wahaniaethu oddi wrth OM3, er bod dyfrol a fioled yn dderbyniol. Mae ein hesgidiau cysylltydd hefyd wedi'u lliwio yn ôl cyfrif ffibr: llwyd ar gyfer 8-ffibr, du ar gyfer 12-ffibr, a choch ar gyfer 24-ffibr - sy'n gwneud gosod a datrys problemau gymaint yn gyflymach.

A: Mae ein cordiau clytiau MTP/MPO OM3 wedi'u nodi ar gyfer Llai na neu'n hafal i golled mewnosod uchaf 0.50dB gyda ferrules MT amlfodd safonol, ond rydym hefyd yn cynnig fersiynau colled isel sy'n taro Llai na neu'n hafal i 0.30dB nodweddiadol a Llai na neu'n hafal i 0.50dB max. Ar gyfer cymwysiadau heriol iawn, mae ein ceblau gradd elitaidd/premiwm yn cyflawni tua 0.15dB nodweddiadol. Mae pob cebl rydyn ni'n ei anfon yn cael ei brofi'n unigol - rydyn ni'n defnyddio interferometreg 3D i wirio geometreg ferrule ac ansawdd wynebau diwedd. Mae colled enillion yn fwy na neu'n hafal i 20dB ar gyfer amlfodd. Mae'r manylebau hyn yn bwysig pan fyddwch chi'n cyfrifo'ch cyllideb gyswllt ar gyfer cysylltiadau 40G neu 100G; mae pob degfed ran o dB yn cyfrif dros glytiau lluosog. Rydym yn darparu adroddiadau prawf gyda phob swp os oes angen dogfennaeth arnoch ar gyfer eich cofnodion.

A: Ddim yn ormodol o gwbl - mewn gwirionedd, mae'n fuddsoddiad call. Mae ffibr OM3 gyda chysylltwyr MTP/MPO yn cefnogi 10GBASE-SR hyd at 300 metr dim problem. Y harddwch yw eich bod yn adeiladu seilwaith sy'n barod ar gyfer 40G a 100G pan fydd angen i chi uwchraddio - nid oes angen ail-gablu. Mae llawer o'n cwsmeriaid yn defnyddio ceblau cefnffyrdd OM3 MTP heddiw am 10G ac yn syml yn cyfnewid trosglwyddyddion yn ddiweddarach i neidio i gyflymder uwch. Mae'r cysylltydd MTP ffibr 12- yn gweithio'n berffaith gyda 10G SFP+ trwy gasetiau torri allan (MTP i 6 × LC dwplecs), gan roi buddion dwysedd ceblau aml-ffibr hyd yn oed ar gyflymder is. Mae'n ymwneud â diogelu eich buddsoddiad at y dyfodol.

A: Rydych chi'n iawn bod angen offer penodol ar gyfer glanhau MTP - ni allwch chi ddefnyddio glanhawr clic LC safonol yn unig. Rydym yn argymell glanhawyr math rîl MTP neu lanhawyr casét sydd wedi'u cynllunio ar gyfer ffurlau aml-ffibr. Dylai'r cynnig glanhau fynd ar draws pob un o'r 12 (neu 24) wyneb ffibr mewn un tocyn. Cyn pob paru, glanhewch y ddau gysylltydd - gall hyd yn oed gronyn llwch sengl ar un ffibr achosi colled 1dB+ a dryllio'ch cyllideb cyswllt. Cadwch y capiau llwch hynny ymlaen pryd bynnag nad yw'r cysylltydd wedi'i blygio i mewn. Er mwyn ei archwilio, bydd angen microsgop arnoch gyda blaen addasydd MTP. Rydym yn cynnwys capiau llwch gyda phob cebl, ac ymddiried ynof, defnyddiwch nhw. Mae'r ychydig eiliadau a dreulir yn glanhau yn arbed oriau o ddatrys problemau yn ddiweddarach.
