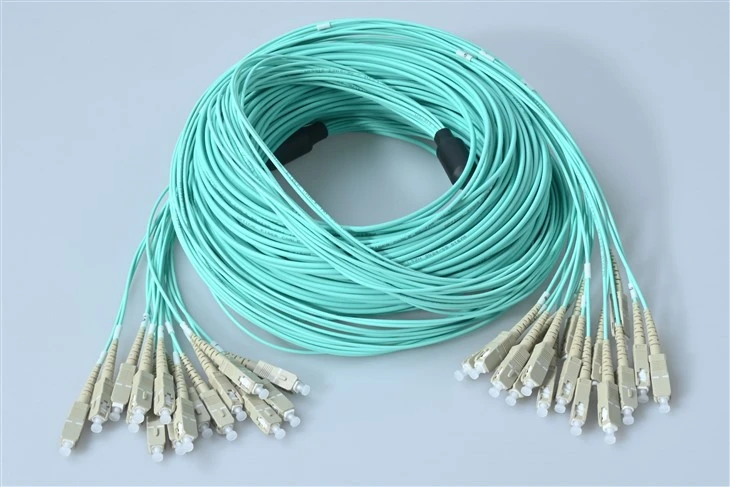

16 Cord Patch Craidd SC Amlfodd OM3

A: Cwestiwn gwych! Dyma'r fargen – pan fyddwch chi'n rhedeg 16 ffibr, mae gennych chi ddau ddewis: bwndelu 8 cebl deublyg neu ddefnyddio un cynulliad craidd 16. Mae'r dull aml-ffibr yn ennill dwylo am sawl rheswm. Yn gyntaf, mae rheoli ceblau yn dod yn llawer symlach - un cebl i'r llwybr yn erbyn wyth cebl ar wahân sy'n cyd-fynd â'ch llwybr. Yn ail, rydych yn arbed gofod rac difrifol mewn amgylcheddau dwysedd uchel. Yn drydydd, mae amser gosod yn gostwng yn ddramatig - rydym wedi gweld technoleg yn torri eu hamser clytio 60-70% o'i gymharu â rhedeg dwplecsau unigol. Yr unig gyfaddawd? Os oes gan un ffibr broblem, rydych chi'n datrys problemau o fewn bwndel. Ond gyda'n colled mewnosod Llai na neu'n hafal i 0.3dB ar draws pob un o'r 16 craidd, mae methiannau'n hynod o brin.

A: Mae'n debyg mai dyma'r cwestiwn mwyaf cyffredin rydyn ni'n ei gael! Ateb byr: ar gyfer cysylltiadau 10G o dan 300 metr, mae OM3 yn berffaith - ac yn onest, mae hynny'n cwmpasu tua 95% o rediadau canolfannau data. Dyma'r darn technegol: mae gan OM3 led band moddol effeithiol o 2000 MHz·km ar 850nm, tra bod OM4 yn taro hynny hyd at 4700 MHz·km. Beth mae hynny'n ei olygu yn ymarferol? Mae OM3 yn cefnogi 10G hyd at 300m, 40G hyd at 100m, a 100G hyd at 100m. Mae OM4 yn ymestyn y pellteroedd hynny - 10G i 400m, 40G i 150m, 100G i 150m. Felly oni bai eich bod yn rhedeg cysylltiadau hirach neu'n cynllunio ar gyfer uwchraddio 40G / 100G yn y dyfodol agos, mae OM3 yn rhoi perfformiad rhagorol i chi ar bwynt pris gwell. Mae'r ddau yn defnyddio'r un craidd 50/125μm a siaced ddŵr, felly maen nhw'n gwbl gydnaws â'ch seilwaith OM3 presennol.

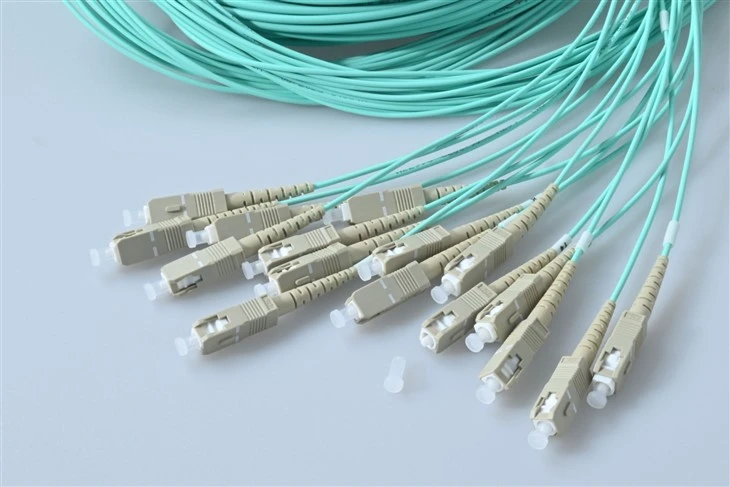

A: Yn hollol - dyna harddwch y cysylltydd SC! Mae pob un o'r 16 ffibr yn dod i ben gyda chysylltydd SC safonol, felly byddant yn plygio'n syth i unrhyw banel addasydd SC, ODF, neu borthladd offer sydd gennych eisoes. Mae mecanwaith clicied gwthio-y SC yn union yr un fath p'un a yw'n dod o un cebl deublyg neu'n cydosodiad craidd 16. Un peth i'w gadw mewn cof: byddwch am sicrhau bod eich panel clwt neu gynllun addasydd yn gallu cynnwys 16 porthladd SC yn y trefniant sydd ei angen arnoch. Fel arfer rydym yn gweld cwsmeriaid yn defnyddio'r rhain gyda phaneli addasydd SC dwysedd uchel sy'n dal 12 neu 24 o borthladdoedd. Os oes angen help arnoch i gynllunio cyfluniad eich panel, estynwch allan - rydym wedi gwneud cannoedd o'r gosodiadau hyn a gallwn rannu'r hyn sy'n gweithio orau.

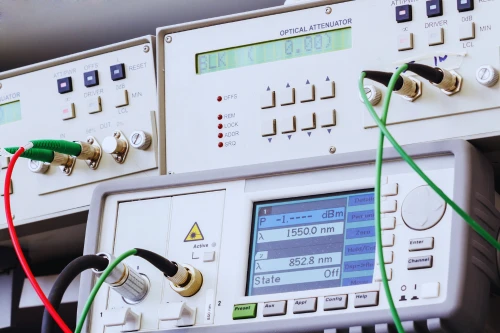

A: Mae ein 16-cordiau clwt SC OM3 craidd yn cael eu profi i ddarparu Llai na neu'n hafal i golled mewnosod 0.3dB fesul cysylltydd - dyna safon y diwydiant ar gyfer cynulliadau gradd premiwm. Gyda dau gysylltydd fesul cyswllt (un ar bob pen), rydych chi'n edrych ar Llai na neu'n hafal i gyfanswm colled cysylltydd 0.6dB. Ar gyfer eich cyfrifiad cyllideb cyswllt, dyma beth i'w gynnwys: colled cysylltydd (0.6dB), gwanhau ffibr (3.5dB/km ar 850nm ar gyfer OM3), ac unrhyw bwyntiau sbleis os yn berthnasol. Ar gyfer cyswllt 100m 10G nodweddiadol, rydych chi'n defnyddio efallai 0.35dB ar gyfer y ffibr ei hun ynghyd â 0.6dB ar gyfer cysylltwyr - ymhell o fewn y gyllideb 2.6dB y mae 10GBASE-SR yn ei chaniatáu. Rydyn ni'n profi 100% ar bob ffibr unigol cyn ei anfon ac yn cynnwys yr adroddiad prawf, felly byddwch chi'n gwybod yn union beth rydych chi'n ei gael. Dim syndod.

A: Meddwl yn dda - mae adnabod ffibr yn hollbwysig pan fyddwch chi'n delio â cheblau ffibr lluosog! Rydym yn dilyn safon codio lliw TIA-598, sy'n defnyddio dilyniant penodol o 12 lliw (glas, oren, gwyrdd, brown, llechi, gwyn, coch, du, melyn, fioled, rhosyn, dŵr) ynghyd â stripio ar gyfer ffibrau 13-24. Mewn cebl 16-craidd, mae ffibrau 1-12 yn lliwiau solet, ac mae ffibrau 13-16 yn defnyddio'r pedwar lliw cyntaf gyda streipen neu olrhain. Mae pob ffibr hefyd wedi'i rifo ar y coesau torri allan. Awgrym: pan fyddwch chi'n dogfennu'ch gosodiad, tynnwch lun o'r ddau ben gyda'r dilyniant lliw yn weladwy - bydd yn arbed oriau o ddatrys problemau i chi ar y ffordd. Os oes angen cynllun lliw personol neu labelu penodol arnoch ar gyfer eich sefydliad, gallwn ddarparu ar gyfer hynny hefyd.

A: Mae gan y cysylltwyr SC eu hunain ôl troed cymharol fwy o'i gymharu ag LC, ond mae'r ffibr ei hun yn eithaf hyblyg. Ar gyfer ein ceblau ffibr aml- OM3, y radiws tro lleiaf dan lwyth yw 10x diamedr allanol y cebl, ac wedi'i ddadlwytho mae tua 5x. Ar gyfer cebl dosbarthu craidd 16- nodweddiadol, sy'n gweithio allan i tua 50-60mm (tua 2 fodfedd) wrth ei osod. Gall y coesau torri allan unigol ar y pennau SC blygu'n dynnach - i lawr i tua radiws 30mm. Ond dyma'r peth: gadewch rywfaint o slac bob amser ar bwyntiau trawsnewid yn hytrach na gorfodi troadau tynn. Mae troadau tynn yn cynyddu gwanhad a gall achosi colledion plygu macro dros amser. Ar gyfer cymwysiadau sydd â chyfyngiadau gofod gwirioneddol, ystyriwch ein hopsiwn ffibr ansensitif i blygu - mae'n trin troadau radiws 7.5mm heb gynnydd sylweddol mewn colled.
