Y Penderfyniad mewn Un Munud
Ar gyfer y rhan fwyaf o ODFs safonol, blychau terfynu, a-cyfrif-ffibr splicing sengl-isel i-canolig, mae'rpigtail ffibr 250um vs 900umdylai'r penderfyniad ddechrau gyda 900µm. Mae'n haws ei drin o amgylch y cysylltydd a'r ardal llwybro. Pan ddaw sbleis-dwysedd casét, gosodiad mas-gosodiad ymasiad, neu ofod llwybro cyfyngedig yn ffactor cyfyngol, 250µm yw'r man cychwyn gorau fel arfer.
Mae diamedr byffer yn ddewis adeiladu mecanyddol, nid gradd optegol. Yn ei hanfod, nid yw pigtail ffibr 900µm yn cynhyrchu llai o golled sbleis na chynffon mochyn 250µm, ac nid yw ffibr 250µm yn israddol yn optegol oherwydd ei fod yn deneuach.
Mae hynny'n newid y cwestiwn peirianneg. Yn hytrach na gofyn pa ddiamedr sy'n perfformio'n well, gofynnwch pa gyflwyniad ffibr sy'n cyd-fynd â'r hambwrdd, trin llif gwaith, dull sbleis, a diogelwch mecanyddol sydd ar gael yn y gosodiad.

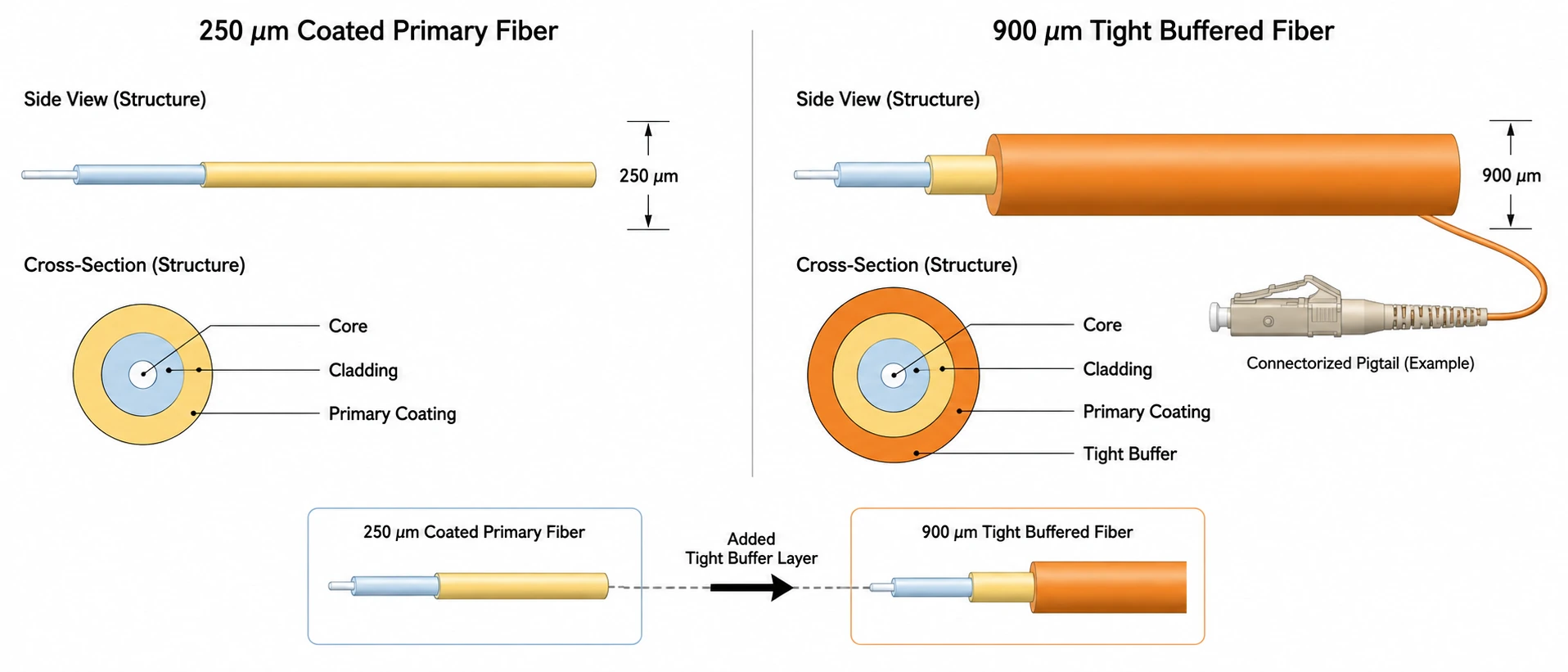

Beth 250µm a 900µm Mesur Mewn gwirionedd
Gellir symleiddio ffibr modd sengl telathrebu nodweddiadol fel:
~9µm craidd → cladin 125µm → ~250µm cotio cynradd → clustogi ~900µm dewisol
Mae'r dimensiwn 250µm fel arfer yn cyfeirio at y ffibr optegol wedi'i orchuddio. Mae adeiladwaith 900µm yn ychwanegu haen amddiffynnol arall o amgylch y ffibr gorchuddio hwnnw. Gall y ffibr optegol sylfaenol fod yr un math o ffibr o hyd.
Dyma pam yr ymadrodd chwilio cyffredinTiwb rhydd 250um yn erbyn byffer tynn 900wmangen cymhwyster. Mae ffibr wedi'i orchuddio â 250µm i'w gael yn aml y tu mewn i geblau tiwb rhydd, tra bod ffibr wedi'i glustogi 900µm tynn yn gyffredin mewn gwasanaethau terfynu dan do. Nid yw diamedr yn unig, fodd bynnag, yn diffinio'r gwaith adeiladu cebl cyflawn.
250µm vs 900µm Cipolwg ar Adeiladu Cynffon Mochyn
| Ffactor peirianneg | pigtail ffibr 250µm | pigtail ffibr 900µm |
|---|---|---|
| Gwydr optegol | Yn gallu defnyddio'r un math o ffibr SM/MM | Yn gallu defnyddio'r un math o ffibr SM/MM |
| Diamedr cladin | 125µm fel arfer | 125µm fel arfer |
| Cyflwyniad allanol | Ffibr gorchuddio cynradd | Clustog ychwanegol o amgylch ffibr wedi'i orchuddio |
| Trin | Mwy cain | Haws i'w drin yn unigol |
| Amddiffyniad mecanyddol | Yn dibynnu'n fwy ar hambwrdd/amgaead | Gwell amddiffyniad yn ystod llwybro a pharatoi |
| Dwysedd hambwrdd | Uwch | Is |
| Llif gwaith stripio | Llai o ddeunydd i'w dynnu | Yn dibynnu'n fawr ar adeiladu byffer |
| Casét cyfrif ffibr uchel | Yn aml yn fanteisiol | Yn gallu defnyddio cyfaint llwybro diangen |
| Llif gwaith ymasiad torfol/rhuban | Wedi'i alinio'n well â llawer o bensaernïaeth drwchus | Fel arfer yn llai deniadol |
| Terfyniad safonol ODF | Gellir ei ddefnyddio, ond rhaid dylunio amddiffyniad i mewn | Fel arfer y rhagosodiad ymarferol |
Mae'r gwahaniaeth geometrig crai yn fwy nag y mae'r diamedrau yn ei awgrymu i ddechrau. Os yw dau strwythur crwn yn cael eu cymharu yn ôl diamedr yn unig, mae eu graddfa arwynebedd trawstoriadol â sgwâr y diamedr:
(900 / 250)² ≈ 12.96
Nid yw hynny'n golygu y gall hambwrdd ddal union 13 gwaith cymaint o ffibrau 250µm. Mae llewys sbleis, gofynion tro, dolenni slac, offer cadw, a chroesfannau ffibr hefyd yn defnyddio gofod. Mae'r cyfrifiad yn esbonio pam y gall newid llawer o adrannau llwybro 250µm am adrannau 900µm effeithio ar hambwrdd cyfrif uchel yn llawer mwy nag y mae'r rhifau diamedr yn unig yn ei awgrymu.
Nid yw Maint Clustog yn Gosod Eich Perfformiad Optegol
Nid yw diamedr byffer yn pennu colled mewnosod. Yn ystod splicing ymasiad, y rhyngwyneb optegol perthnasol yw'r ffibr gwydr parod. Mae'r cotio neu'r byffer yn cael ei dynnu o'r rhanbarth sbleis cyn i'r ffibrau hollt gael eu halinio a'u hasio.
Mae'r Fiber Optic Association yn disgrifio colled un-modd ymasiad-fel arfer0.1 dB neu lai. Gall colled uwch gyfeirio at broblemau fel halogiad neu sbleis amherffaith. Mae hynny'n parhau i fod yn fater ansawdd sbleis, nid yw'n dystiolaeth bod byffer 900µm yn trawsyrru golau yn well na gorchudd 250µm. (Cymdeithas ffibr optig)
Peidiwch â derbyn "900µm ar gyfer colled is" fel manyleb RFQ ystyrlon.
Yn lle hynny, cadarnhewch fod y ffibrau optegol sy'n cael eu huno yn gydnaws. Mae nodweddion maes y math o ffibr a, lle bo'n berthnasol, modd-yn bwysicach o lawer na'r diamedr byffer allanol. Ymdrinnir â'r cyd-destun paratoi ehangach yn eincanllaw dulliau terfynu cebl ffibr.
Allwch Chi Asio Sbeisio Ffibr 250µm i Gynffon Mochyn 900µm?
Oes. A250um ffibr i pigtail 900ummae trawsnewid yn bensaernïaeth arferol pan fo'r ffibrau optegol sylfaenol yn gydnaws.
Nid yw'r sbleisiwr ymasiad yn weldio "deunydd 250µm" i "ddeunydd 900µm." Mae'r ddau adeiladwaith amddiffynnol yn cael eu tynnu o'r rhanbarth sbleis. Mae'r gwydr yn cael ei lanhau a'i hollti, mae'r ffibrau parod wedi'u halinio a'u hasio, ac mae'r sbleis gorffenedig yn cael ei ddiogelu cyn ei storio yn yr hambwrdd.
Mae FOA yn dangos hyn yn uniongyrchol gyda chebl 24{1}}ffibr y tu allan{-lle mae 250µm o ffibrau'n cael eu hollti i bigtails 900µm â chod lliw i'w terfynu. (Cymdeithas ffibr optig)
Y cyflwr go iawn yw cydnawsedd optegol. Os oes gan ddau ffibr nodweddion maes neu ôl-wasgariad gwahanol fodd, gall OTDR ddangos colledion sbleis ymddangosiadol gwahanol yn dibynnu ar gyfeiriad y prawf. Mae mesur deugyfeiriadol yn helpu i nodweddu'r sefyllfa honno'n gywir. (Cymdeithas ffibr optig)
Ni ddylai manyleb caffael felly wrthod pensaernïaeth 250µm-i-900µm dim ond oherwydd bod y diamedrau allanol yn wahanol.
Pan mai Pigtail Ffibr 900µm Yw'r Dewis Peirianyddol Gwell
A pigtail ffibr 900um ar gyfer splicing ymasiadyw'r man cychwyn ymarferol mewn ODF arferol neu flwch terfynu pan fydd gofod llwybro ar gael a thechnegwyr yn trin ffibrau'n unigol.
Terfyniad Safonol ODF a Thelathrebu
Ar gyfer terfyniad LC mewn ODF, mae pigtail 900µm fel arfer yn darparu amddiffyniad ffibr unigol mwy defnyddiol na chyflwyniad 250µm pan fo gan yr hambwrdd ddigon o le ar gyfer llwybro. Dyma'r cymhwysiad ymarferol y tu ôl i apigtail ffibr LC ar gyfer ODFfanyleb, yn hytrach na dewis 900µm yn unig oherwydd ei fod yn fwy trwchus.
Mae ffin bwysig. Nid yw byffer 900µm yn cyfateb i linyn clwt 2.0 neu 3.0mm â siaced. Os bydd ffibr yn gadael yr hambwrdd gwarchodedig ac yn cael ei dynnu dro ar ôl tro, ei glymu, ei ail-leoli, neu ei amlygu i drin offer, ei siacedu'n briodol neu cordage a ddiogelir fel arall, yw'r fanyleb fwyaf diogel.
Blychau Terfynu-cyfrif isel
Ar gyfrifiadau ffibr cymedrol, nid arbed cyfaint llwybro fel arfer yw'r prif gyfyngiad. Os yw'r hambwrdd eisoes yn darparu llwybr llwybro gwarchodedig, mae 900µm yn gyffredinol yn ei gwneud hi'n haws gosod ac adnabod yn ddiweddarach.
Mae'r rhagosodiad hwnnw'n stopio gweithio pan fydd y byffer ychwanegol yn achosi croesfannau ffibr, storio slac cywasgedig, neu ymyrraeth â gorchudd yr hambwrdd. Ar y pwynt hwnnw mae geometreg y lloc wedi dod yn newidyn rheoli.
Pan fydd 250µm Pigtail yn Gwneud Mwy o Synnwyr
A pigtail ffibr 250umyn dod yn ddewis cryfach pan mai dwysedd llwybro yw'r cyfyngiad ac mae'r amgaead ei hun yn darparu'r amddiffyniad mecanyddol gofynnol.

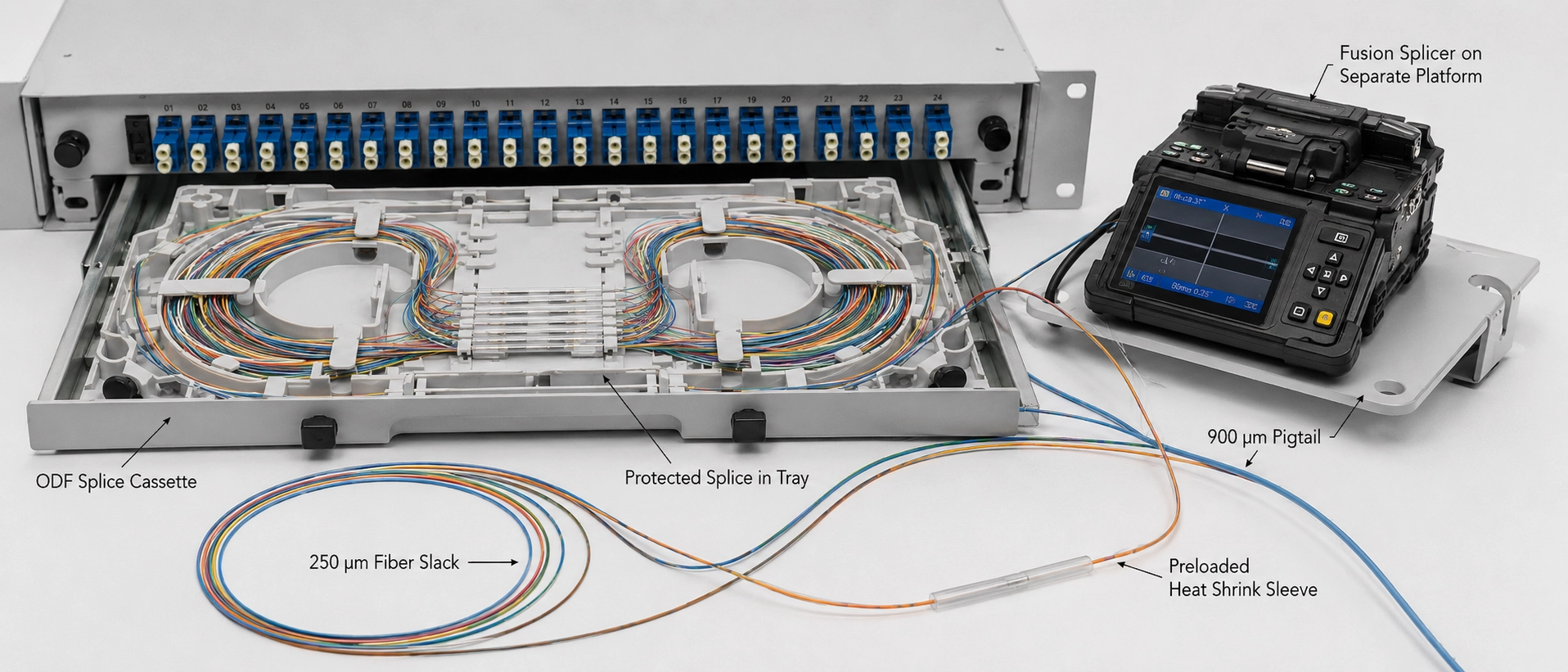

Casetiau Splice dwysedd uchel
Mewn gwarchodedigpigtail ffibr ar gyfer casét sbleisdyluniad, mae llwybro 250µm yn lleihau'r cyfaint a ddefnyddir gan ffibrau unigol ac yn gadael mwy o le o amgylch dalwyr sbleis a llacio-llwybrau storio.
Dyma lle mae'r gymhariaeth geometrig 12.96 × yn dod yn ddefnyddiol. Nid yw'n rhagweld capasiti casét. Mae'n esbonio pam mae gwahaniaeth o 650µm mewn diamedr yn dod yn bwysig o'i ailadrodd ar draws llawer o adrannau llwybro unigol.
Mae'r cyflwr yn amddiffyniad mecanyddol. Dylai ffibr wedi'i orchuddio 250µm aros y tu mewn i lwybr rheoli ffibr rheoledig. Mae symud ffibr 250µm heb ei ddiogelu y tu allan i'r casét yn cyfnewid problem dwysedd am broblem risg fecanyddol.
Pensaernïaeth rhuban a chyfuniad
Mae systemau ymasiad màs wedi'u cynllunio i symud ffibrau lluosog trwy'r llif gwaith gyda'i gilydd. Gall byfferau 900µm unigol weithio yn erbyn y fantais ddwysedd honno.
Mae ein safbwynt yn fwy penodol na'r rheol gyffredin "900µm dan do, 250µm yn yr awyr agored":dewiswch y cyflwyniad a ddefnyddir gan y bensaernïaeth sbleis, nid ffin yr adeilad.
Gall y Cynulliad Gorau Ddefnyddio'r Ddau Maint
A pigtail ffibr 250um vs 900umnid oes angen yr un diamedr amddiffyn ar y cynulliad o'r cysylltydd i'r sbleis. Dyma angor cyfateb canol yr erthygl, ond mae hefyd yn disgrifio opsiwn dylunio ffisegol pwysig.
Gall casét hybrid lwybrio ffibr byffer 900µm o'r cysylltydd neu'r panel addasydd trwy'r ardal lle mae technegwyr yn trin pigtails unigol, yna'n trosglwyddo ar bwynt gwarchodedig diffiniedig y tu mewn i'r casét i ffibr wedi'i orchuddio 250µm ar gyfer y rhanbarth storio sbleis a llacio. Mae'r adran ochr sbleis yn ennill dwysedd llwybro heb orfodi-adran ochr y cysylltydd i roi'r gorau i amddiffyniad trin.
Mae hyn yn ddefnyddiol pan ofynnir i un fanyleb diamedr blanced ddatrys dau ofyniad mecanyddol gwahanol. Mae angen amddiffyniad trin ar yr ochr derfynu, tra efallai y bydd angen dwysedd llwybro ar yr ochr sbleis.
Ar gyfer caffael, felly, "250 neu 900µm?" weithiau'n anghyflawn. Dylai'r lluniad nodi ble mae pob cyflwyniad ffibr yn dechrau ac yn gorffen ac a yw'r casét yn dal i amddiffyn y trawsnewidiad.
Y Problemau Gosod Sydd Fel arfer yn Ymddangos Ar ôl Caffael
Gall manyleb ffibr sy'n gydnaws yn dechnegol greu gwaith maes diangen o hyd os yw ymddygiad stripio, amddiffyniad sbleis, a geometreg hambwrdd yn cael eu gwirio dim ond ar ôl i ddeunydd gyrraedd.
Mae Stripability Yn Rhan o'r Fanyleb
Gall dau ffibr a werthir fel 900µm ymddwyn yn wahanol yn ystod y paratoi oherwydd nid yw diamedr allanol enwol yn dweud wrthych pa mor gryf y mae'r byffer wedi'i fondio i'r ffibr wedi'i orchuddio oddi tano.
Pan na ellir cael gwared â byffer sydd wedi'i ddal yn dynn yn lân dros yr hyd paratoi gofynnol, ni ddylai technegwyr wneud iawn am dynfa sengl galetach. Mae segmentau stripio byrrach yn lleihau'r llwyth a roddir ar ffibr agored. Os yw'r gwaith paratoi yn dal yn anghyson, dylid adolygu'r offeryn stripio a'r gwaith adeiladu byffer cyn gosod cynhyrchu.
Am aCyflenwr pigtail ffibr 900umMae RFQ, "900µm" yn unig felly yn anghyflawn. Nodwch y gofyniad adeiladu neu baratoi byffer a chadarnhewch fod y dull stripio arfaethedig yn gydnaws ag ef.
Rhaid i amddiffynwyr sbleis ffitio deiliad yr hambwrdd
Mae'r sbleisiwr ymasiad yn trin gwydr parod, ond mae'n rhaid i'r hambwrdd reoli'r sbleis gwarchodedig wedyn. Felly mae dimensiynau amddiffynwyr, deiliad llawes, a llwybr llwybro yn ffurfio un system fecanyddol.
Gwiriwch ddimensiynau gwarchodwr cefnogi'r deiliad sbleis cyn archebu'r llewys. Gall amddiffynnydd nad yw'n eistedd yn llawn yn y deiliad wthio'r trawsnewidiad ffibr tuag at wal yr hambwrdd a chreu tro diangen yn union wrth ymyl y sbleis gwarchodedig.
Mae hyn yn fwy defnyddiol na thybio bod amddiffynnydd hirach yn fwy diogel yn awtomatig.
Gwiriwch yr Hambwrdd Gyda'r Clawr ar Gau
Nid yw trefniant llwybro sy'n ffitio tra bod y casét ar agor o reidrwydd yn osodiad gorffenedig.
Ar ôl i'r sbleisys, yr amddiffynwyr a'r slac gael eu storio, gwiriwch nad yw cau'r clawr yn cywasgu dolenni, yn codi ffibrau o dalwyr, nac yn creu trawsnewidiad sydyn wrth ymyl amddiffynnydd. Dyma lle mae dewis byffer yn peidio â bod yn gymhariaeth catalog ac yn dod yn benderfyniad dylunio amgaead.

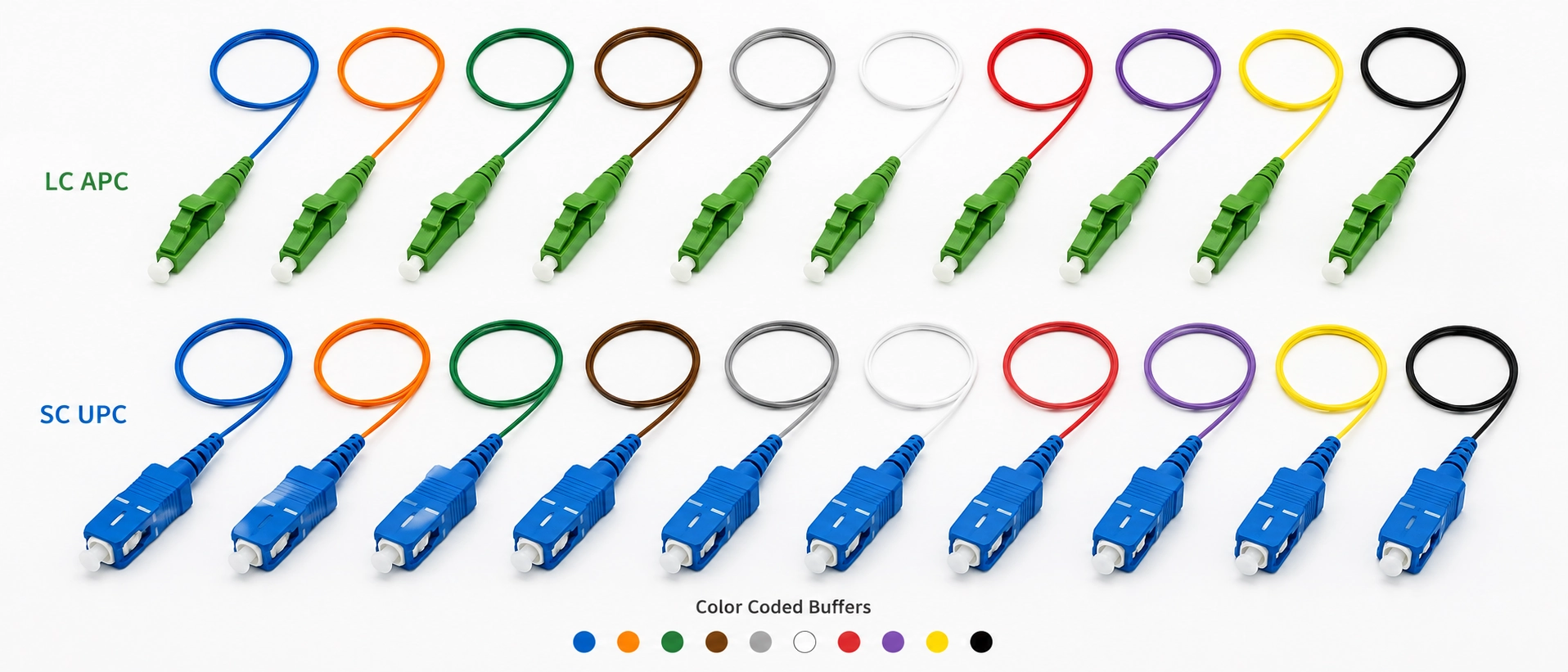

Yr hyn y byddem yn ei roi ar RFQ Pigtail Ffibr
Am acynulliad pigtail ffibr arferiad, mae pennu "250µm" neu "900µm" yn unig yn gadael sawl newidyn heb eu datrys. Gall dau ddyfyniad gyfateb i'r diamedr enwol tra'n wahanol o ran math o ffibr, ymddygiad stribedi, adeiladu cysylltydd, adnabod, a sut mae'r cynulliad mewn gwirionedd yn cyd-fynd â'r hambwrdd arfaethedig.
Dylai RFQ cynhyrchu ddiffinio:
- Math o ffibr optegol, fel OS2/G.652.D, G.657.A1/A2, OM3, neu OM4.
- Cyflwyniad ffibr: ffibr wedi'i orchuddio 250µm, ffibr clustogog 900µm, neu bont diffiniedig rhyngddynt.
- Math o gysylltydd, fel LC, SC, neu FC.
- Math Pwyleg, UPC neu APC lle bo'n berthnasol.
- Cyfrif ffibr ac adnabod/dilyniant lliw. Pan fydd yn rhaid i'r dull adnabod gyd-fynd â'r offer cebl, diffiniwch y confensiwn yn benodol. Eincanllaw cod lliw ffibr optigyn gorchuddio'r haen hon.
- Hyd pigtail a goddefgarwch gofynnol.
- Meini prawf derbyn optegol ar gyfer y cynulliad cysylltydd gorffenedig.
- Amgylchedd gosod a math o amgaead, megis ODF, casét sbleis, blwch terfynu FTTH, neu ryngwyneb cau peiriannau allanol.
Mae'r meysydd hynny'n atal amwysedd yn y fanyleb, ond ni allant brofi o hyd y bydd y cynulliad yn mynd trwy gae penodol.
Am apigtail ffibr ar gyfer gosod telathrebu, mae ychwanegu lluniad yr hambwrdd neu lun llwybr clir i'r RFQ yn rhoi gwybodaeth i'r cyflenwr na all manyleb testun ei darparu: cyfeiriad ymadael y cysylltydd, lleoliad pontio byffer, geometreg deiliad y llawes, a'r llwybr sydd ar gael ar gyfer storio slac.
Dewiswch yn ôl Pensaernïaeth Defnydd, Nid yn ôl Arfer
| Sefyllfa lleoli | Dechrau dewis | Rheswm peirianneg |
|---|---|---|
| Cefnffordd OSP 250µm i mewn i ODF arferol | Cynffon mochyn 900µm | Trin unigol haws; Mae splicing 250µm-i-900µm yn normal |
| Blwch cyfrif FTTH isel gydag ystafell lwybro ddigonol | 900µm fel arfer | Anaml y dwysedd uchaf yw'r cyfyngiad rheoli |
| Casét dwysedd uchel cryno | Gwerthuswch 250µm yn gyntaf | Yn lleihau swmp llwybro y tu mewn i ofod gwarchodedig |
| Cynllun cyfuniad rhuban neu màs | pensaernïaeth 250µm/rhuban | Yn cadw mantais dwysedd y dull sbleis |
| Mae ffibr yn cael ei drin dro ar ôl tro y tu allan i hambwrdd gwarchodedig | Ni ddylai'r naill na'r llall fod y rhagosodiad | Defnyddiwch linyn sydd wedi'i siacedu'n briodol neu wedi'i ddiogelu'n fecanyddol |
Nid trothwy cyfrif ffibr mympwyol yw'r signal mwyaf defnyddiol y mae'r rhagosodiad 900µm wedi'i dorri i lawr. Mae'n wrthdaro llwybro. Os yw'r darnau 900µm arfaethedig yn atal y slac gofynnol, gosod amddiffynnydd, neu gliriad gorchudd rhag cydfodoli y tu mewn i'r hambwrdd, gwerthuswch y bensaernïaeth 250µm.
Cyn rhyddhau-cyfrif uchelpigtail ffibr 250um vs 900umfanyleb, ei gymharu â'r lluniad hambwrdd go iawn. Mae angen i allanfa'r cysylltydd, lleoliad deiliad y llewys, y trawsnewidiad byffer, a'r slac wedi'i storio weithio ar yr un pryd ar ôl i'r clawr gau.
Os yw'r gosodiad mewn gwirionedd angen llinyn â siaced yn hytrach na llwybro pigtail, FB-LINK'sffurfweddau cebl clwt ffibr optigcwmpasu'r opsiynau cysylltydd, ffibr ac amddiffyn perthnasol.
FAQ
Beth yw'r prif wahaniaeth rhwng pigtail ffibr 250µm a 900µm?
Mae pigtail 900µm yn ychwanegu byffer amddiffynnol o amgylch y ffibr gorchuddio tua 250µm, felly'r gwahaniaethau ymarferol yw trin, amddiffyniad mecanyddol, stripio, a dwysedd hambwrdd yn hytrach na pherfformiad optegol.
A allaf ymasiad sbleisio 250µm o ffibr i gynffon mochyn 900µm?
Oes. Os yw'r ffibrau optegol sylfaenol yn gydnaws, caiff yr haenau amddiffynnol eu tynnu o'r ardal sbleis cyn i'r ffibrau gwydr parod gael eu hasio.
A oes gan gynffon mochyn 900µm golled mewnosod is?
Nid yw diamedr byffer ei hun yn lleihau colled mewnosod; Mae perfformiad optegol yn dibynnu ar gydnawsedd ffibr, ansawdd sbleis, ansawdd cysylltydd, a gweddill y llwybr optegol.
Pa faint byffer sy'n well ar gyfer casét sbleis dwysedd uchel?
Fel arfer, pigtail ffibr 250µm yw'r man cychwyn gorau pan mai gofod llwybro wedi'i ddiogelu yw'r prif gyfyngiad, tra bod 900µm yn ymarferol wrth drin mwy o faterion ac mae digon o le ar gyfer hambwrdd ar gael.
Pa faint byffer ddylwn i ei ddefnyddio mewn ODF safonol?
Cynffon mochyn 900µm fel arfer yw'r rhagosodiad ymarferol ar gyfer ODF safonol gyda digon o le ar gyfer llwybro a sbleisiad ymasiad unigol.
Cyn i Chi Rewi Manyleb Pigtail
Dylid penderfynu ar faint byffer cyn i'r pigtail ddod yn eitem llinell archebu pryniant sefydlog. Erbyn hynny, efallai y bydd yr hambwrdd, deiliad y llewys, y llif gwaith stripio, a'r llwybr llwybro eisoes wedi pennu pa gyflwyniad sy'n ymarferol.
Am go iawnpigtail ffibr 250um vs 900umprosiect, rhoi FB-LINK y cysylltydd a'r sglein, manyleb ffibr optegol, cyflwyniad ffibr gofynnol, cyfrif ffibr, hyd pigtail, a lluniad hambwrdd neu amgaead. Mae'r mewnbynnau hynny'n caniatáu i'r adeiladwaith arfaethedig gael ei adolygu yn erbyn y gofynion ochr sbleis a therfyniad cyn i'r fanyleb gael ei rhewi.
Os oes angen dogfennau prawf pigtail penodol y prosiect, ymddygiad stripio, neu oddefiannau cydosod, nodwch nhw'n benodol yn yr RFQ a gofynnwch am gadarnhad yn erbyn yr union adeiladwaith cynffon y môr arfaethedig. Peidiwch â chymryd yn ganiataol bod hawliad prawf a gyhoeddir ar gyfer cydosodiad ffibr arall yn awtomatig yn berthnasol i'r cynffon mochyn sy'n cael ei brynu.
