Profi Pigtail Ffibr ar ôl Splicing: Yr hyn sy'n pasio derbyniad mewn gwirionedd

Pan fydd Splice yn Edrych yn Dda ac yn dal i fethu i lawr yr afon

Mae'n batrwm a welwn yn ddigon aml mewn gwaith papur derbyn: dolen sy'n mesur 71.794 dB/km ar 1310nm, ymhell y tu allan i'r trothwy pas, er bod y digwyddiadau sbleis unigol ar hyd y llwybr yn edrych yn ddinod ar bapur. Y golled sbleis unigol waethaf a gofnodwyd oedd 0.342dB, heb fod yn agos at drychinebus ar ei ben ei hun. Methodd y cyswllt beth bynnag, oherwydd nid yw derbyn yn cael ei benderfynu trwy sbleis. Mae'n cael ei benderfynu gan sut olwg sydd ar ddiwedd-i-derfynu'r gyllideb unwaith y bydd pob digwyddiad wedi'i adio i fyny, a dyna nifer o olion OTDR yn unig sydd ddim yn eich rhoi chi.

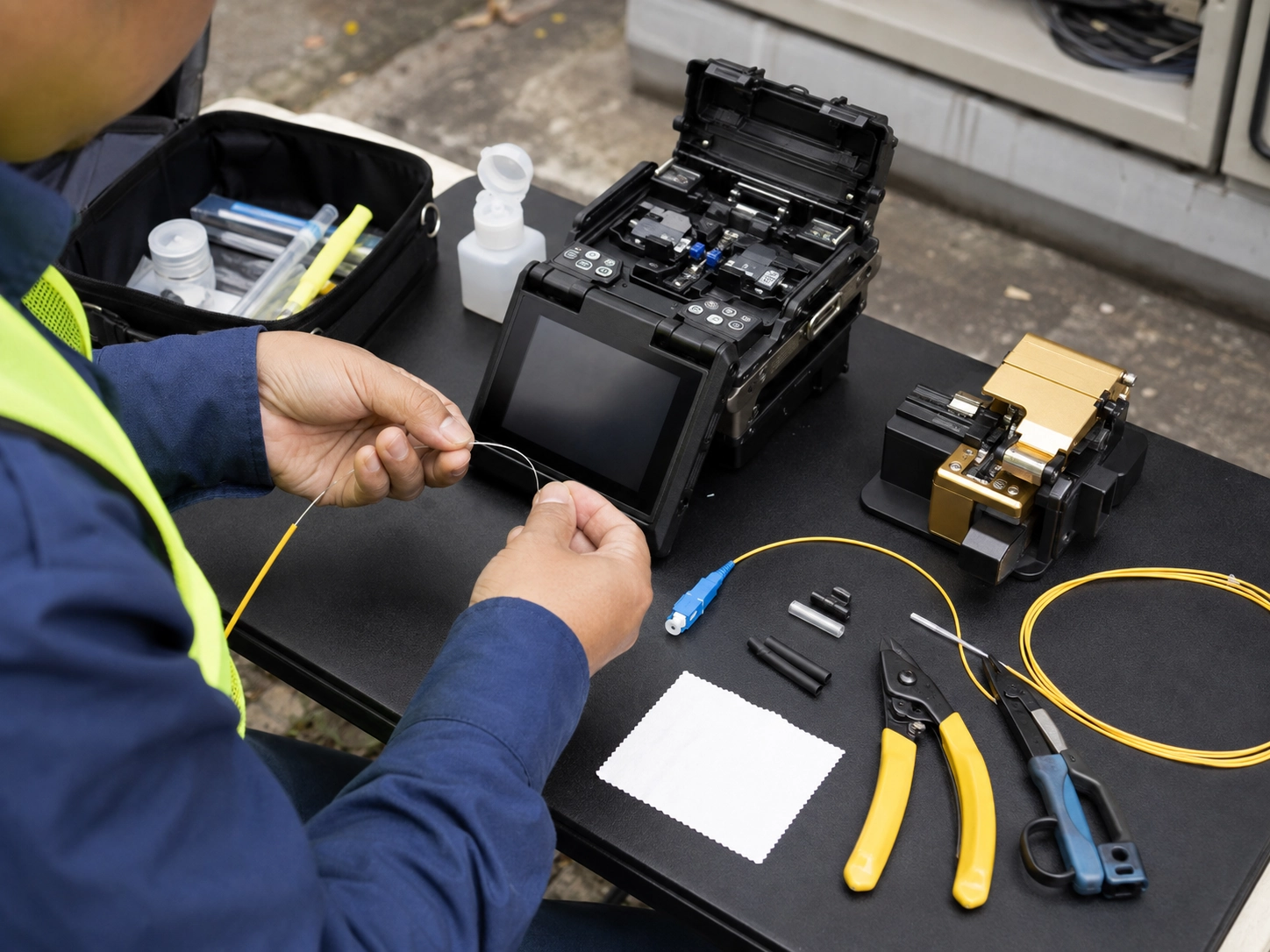

Dyma'n union lle mae profion pigtail ffibr ar ôl splicing fel arfer yn torri i lawr: mae timau'n gwirio bod pob cymal ymasiad yn edrych yn lân o dan amcangyfrif y sbleisiwr, hepgor mesuriad colled mewnosod ffurfiol, a thybio bod y cysylltiad yn barod.

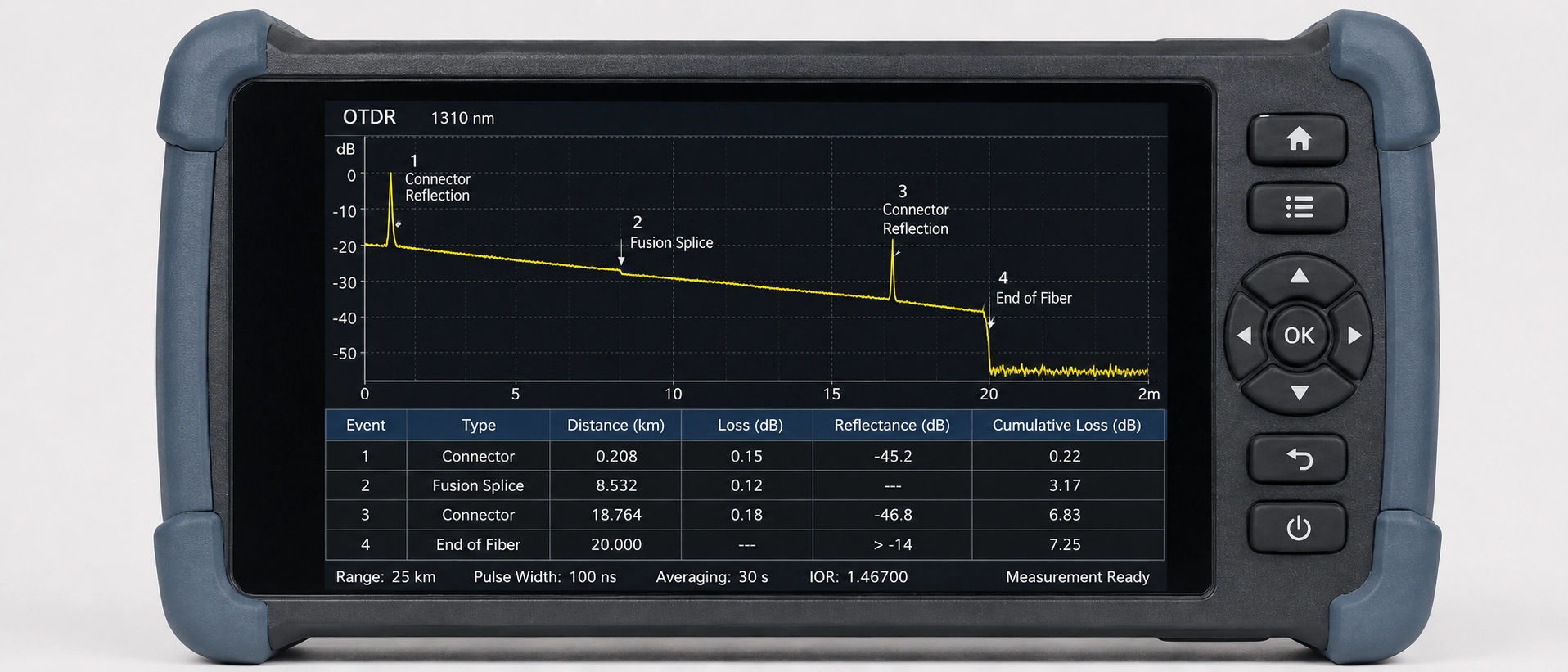

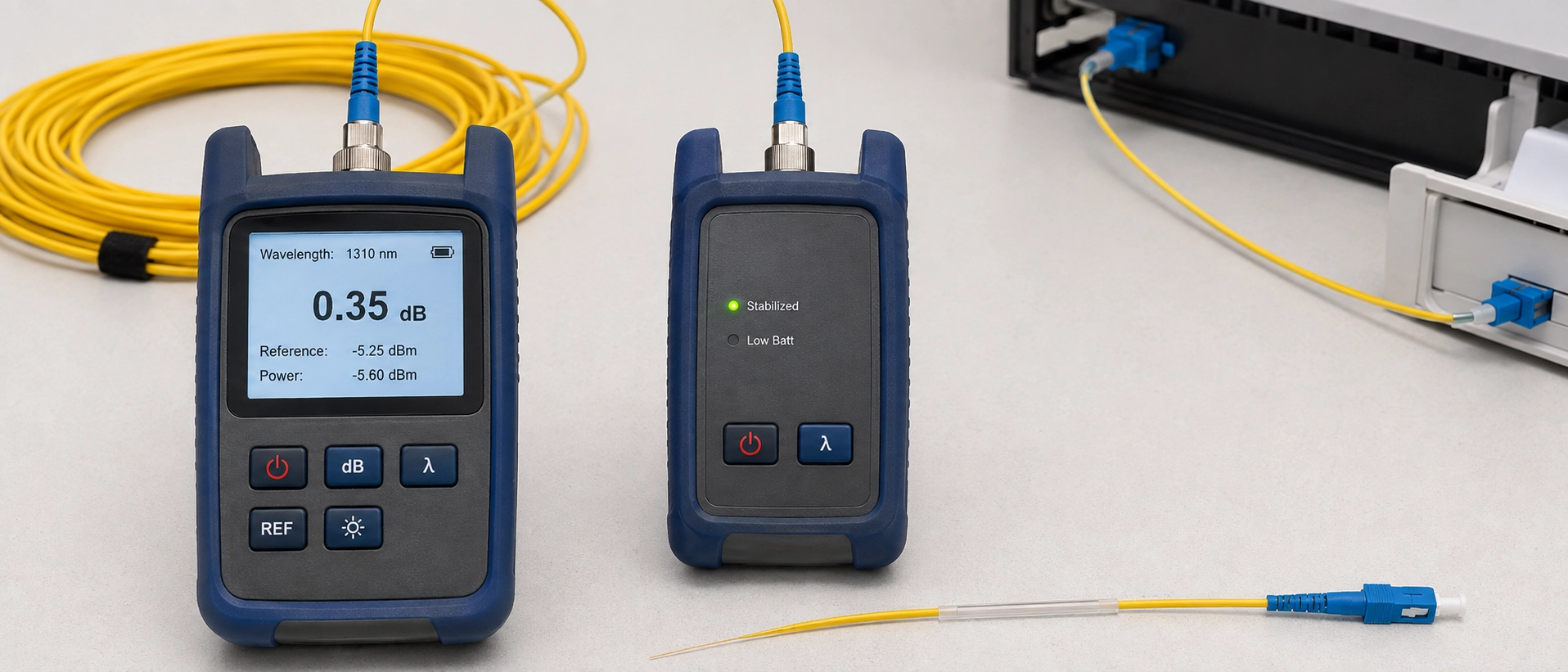

Mae'r ddau offeryn yn cael eu talpio gyda'i gilydd yn gyson, a dyna wraidd y dryswch mwyaf yn y maes. Mae Set Prawf Colled Optegol (OLTS) yn chwistrellu golau o ffynhonnell gyfeirio ar un pen ac yn ei ddarllen gyda mesurydd pŵer yn y pen arall, gan roi rhif colled mewnosod un pen i chi ar gyfer y ddolen gyfan. Mae OTDR yn gwneud rhywbeth gwahanol: mae'n anfon pwls i lawr y ffibr ac yn darllen y golau ôl-wasgaredig, gan adeiladu olion sy'n dangos i chi ble mae pob digwyddiad (sbleis, cysylltydd, tro, toriad) yn eistedd ar hyd y darn, a thua faint o golled y mae pob un yn ei gyfrannu.

Mae'r gwahaniaeth hwnnw'n pennu ar gyfer beth mae pob offeryn yn dda mewn gwirionedd. Mae OLTS yn dweud wrthych a yw'r cyswllt gorffenedig, yn ei gyfanrwydd, yn cwrdd â'r gyllideb golled. Mae'n fesur pasio / methu. Mae OTDR yn dweud wrthych ble mae problem a pha fath o ddigwyddiad a'i hachosodd. Map diagnostig ydyw, nid canlyniad ardystio. Er mwyn drysu'r ddau, mae rhai technegwyr yn trin olin OTDR glân yr olwg fel prawf bod y profion sbleis cynffon y moch wedi'u cwblhau, pan dynnodd y cyrff safonol linell lawer mwy miniog (Cymdeithas ffibr optig).

Ar gyfer darllenwyr sy'n dod o hanfodion profi pigtail ehangach yn hytrach na'r llif gwaith penodol - splicing, mae ein canllaw cyffredinol ar brofi pigtail ffibr optig yn ymdrin ag archwilio gweledol a phrofi colled dychwelyd yn fanylach nag y mae'r erthygl hon yn ei wneud.

Mae TIA-568.3-D yn rhannu profion ffibr yn ddwy haen, ac nid yw'r rhaniad yn gosmetig. Mae Haen 1 yn brawf colled mewnosod OLTS, a dyma'r gofyniad ardystio gorfodol ar gyfer pob dolen. Mae Haen 2 yn brawf OTDR, ac mae wedi'i ddosbarthu'n ddewisol: argymhellir ar gyfer dogfennu a datrys problemau, ond ni chaiff ei dderbyn ar ei ben ei hun fel prawf bod dolen wedi'i hardystio.

Dyna'r pwynt sy'n werth ei gofio: nid yw olrhain OTDR, waeth pa mor lân, yn bodloni profion derbyn o dan y safon. Mae rhai manylebau prosiect yn dal i gael eu hysgrifennu fel pe bai, yn enwedig ar ddefnyddio PON lle mae llond llaw o gyflenwyr yn derbyn canlyniadau OTDR deugyfeiriadol fel tystiolaeth ddigonol, ond eithriad wedi'i gwmpasu yw hynny, nid y rheol gyffredinol. Y tu allan i PON, peidiwch â dibynnu arno: ni fydd y rhan fwyaf o beirianwyr a chleientiaid goruchwylio yn cymeradwyo ardystiad OTDR yn unig, ni waeth beth mae tudalen farchnata gwerthwr yn ei awgrymu. Mae rhai gwerthwyr offer prawf sy'n gwasanaethu gwaith ardystio TIA 568.3-D wedi dweud bod y posibilrwydd hwn, gan godi OTDR i rywbeth agosach at statws Haen 1, yn cael ei drafod ar lefel pwyllgor safonau, er nad oes unrhyw beth wedi symud yn y gorffennol i'r drafodaeth. Profion OLTS Haen 1 yw'r unig fformat prawf sydd wedi'i gynnwys yn y safon fel y mae'n orfodol heddiw.

Sicrhewch fod y gorchymyn yn anghywir ar brawf colled mewnosodiad pigtail ffibr ar ôl splicing ymasiad, ac ni fydd y darlleniad a gymerwch yn golygu'r hyn rydych chi'n meddwl ei fod yn ei olygu. Cyfeiriwch at y ffynhonnell golau a'r mesurydd pŵer gyda'i gilydd yn gyntaf, gan ddefnyddio llinyn cyfeirio da hysbys, felly mae'r llinell sylfaen "0 dB" yn adlewyrchu'r set prawf ac nid siwmper heb ei raddnodi. Mae'r rhan fwyaf o brofion derbyn modd sengl yn defnyddio'r dull cyfeirnod 1-siwmper; mae'r dull siwmper 3 yn darllen rhif colled ychydig yn wahanol ar gyfer yr un cyswllt ffisegol, felly dewiswch un a chadwch yn gyson trwy'r prosiect. Mae cymysgu'r ddau brosiect canol-yn rheswm cyffredin mae cymariaethau colled cyn ac ar ôl yn rhoi'r gorau i leinio.

Yna cysylltwch drwy'r ddolen sbleis a chymerwch ddarlleniad ar bob tonfedd weithredol: 1310nm a 1550nm ar gyfer modd sengl, 850nm a 1300nm ar gyfer amlfodd, oherwydd bod colled wrth sbleis neu dro yn dibynnu ar donfedd, ac mae darlleniad uniad unigol yn camgyffwrdd yn gyfan gwbl.

Profwch i'r ddau gyfeiriad lle mae'r prosiect yn caniatáu hynny. Gall sbleis ag ychydig o ddiffyg cyfatebiaeth graidd ddarllen colled negyddol o un cyfeiriad ac allan-o-golled benodol o'r cyfeiriad arall, felly dim ond hanner y llun hwnnw y mae prawf un cyfeiriad yn ei ddal. Cofnodwch y ddau ddarlleniad, nid dim ond yr un gorau. Mae rhai manylebau prosiect, yn enwedig cytundebau prydles ffeibr tywyll, yn gofyn yn benodol am ddogfennaeth ddeugyfeiriadol gyda llofnod y technegydd a rhif y model set prawf ynghlwm, ac mae ôl-ffitio ar ôl y ffaith yn llawer mwy o waith na'i ddal yn ystod y prawf derbyn gwreiddiol.

Ar ôl i'r OLTS roi rhif pasio neu fethu i chi ar gyfer y pigtail spliced, y swydd nesaf yw cadarnhau bod y golled y mae'n ei fesur mewn gwirionedd yn eistedd ar y pwynt sbleis, ac nid yn rhywle arall ar y dewis cebl link.Launch yw'r peth cyntaf sy'n baglu pobl yma: defnyddiwch 500m i 1km o ffibr lansio cyn y sbleis dan brawf, oherwydd mae angen i'r OTDR adennill y pellter hwnnw cyn iddo gyrraedd y pellter cychwynnol a'i ddarlleniad cychwynnol i setlo'r pwls cywir cyn iddo gyrraedd. mewn gwirionedd yn poeni am. Hepgorwch y cebl lansio a daw'r darlleniad colled sbleis ger blaen y ddolen yn annibynadwy neu'n anweledig.

Profion tonfedd deuol yw'r arferiad arall sy'n werth ei gynnwys. Nid yw profi 1310nm a 1550nm ar gyfer cadarnhau colled yn unig, mae'n offeryn diagnostig ynddo'i hun. Mae sbleis gyda gwahaniaethau colled anarferol o fawr rhwng y ddwy donfedd yn fwy aml yn arwydd o straen macrobend, fel arfer o hambwrdd sbleis wedi'i dorchi'n rhy dynn, na chymal ymasiad gwael. Mae dal y gwahaniaeth hwnnw ar-safle yn arbed ail-sleis na fyddai wedi trwsio'r broblem wirioneddol.

Dyma fanylyn sy'n dal hyd yn oed technegwyr profiadol oddi ar eu gwyliadwraeth: gall sbleis ymasiad gwirioneddol dda mewn cynulliad pigtail fod yn anweledig i bob pwrpas ar olin OTDR. Pan fydd colled sbleis yn disgyn yn is na thua 0.05dB, y mae maes wedi'i ymdoddi'n iawn, wedi'i ymdoddi'n gywir, yn ei gyflawni fel mater o drefn, gall ddisgyn o dan y trothwy digwyddiad OTDR. Mae'r rhan fwyaf o OTDRs yn cludo gyda throthwy digwyddiad rhagosodedig rhywle tua 0.1 i 0.15dB, felly mae'n werth mynd ar drywydd sbleis colled isel a amheuir trwy ostwng y gosodiad hwnnw tuag at 0.02 i 0.05dB ac ail-redeg yr olrhain; mae'r union ffigwr yn dal i ddibynnu ar eich model OTDR a'i osodiadau parth marw, felly cadarnhewch yn erbyn eich offer eich hun yn hytrach na thrin unrhyw rif yma fel un cyffredinol.

Mae'r perygl arall sy'n werth ei nodi yn y trothwy derbyn ei hun, nid yr offeryn. Mae iaith contract cyhoeddedig ar gyfer prosiectau ffibr tywyll yn dangos mwy o oddefgarwch nag y mae'r rhan fwyaf o beirianwyr yn ei dybio: roedd un cytundeb prydles a adolygwyd gennym yn caniatáu colled sbleis o hyd at 0.5dB pan gafodd diamedrau maes modd eu paru, gan godi i 0.8dB pan nad oeddent (lawinsider.com), ffigurau ymhell uwchlaw'r is-0.1dB "gwerslyfr" sbleis cyfuniad colled y rhan fwyaf o ddyfynbrisiau deunydd hyfforddi. Gwybod pa rif sydd ei angen ar eich contract penodol mewn gwirionedd, yn hytrach na thybio bod y ffigur cyhoeddedig tynnaf yn berthnasol, yw'r gwahaniaeth rhwng sbleis yr ydych yn ail-weithio'n ddiangen ac un yr ydych yn ei gymeradwyo'n gywir.

Trap cysylltiedig yw colled sy'n real ond wedi'i chambriodoli. Mae un patrwm datrys problemau cylchol yn cynnwys sawl sbleis mecanyddol wedi'u gosod yn agos at ei gilydd ar hyd rhediad, pob un yn unigol o fewn y fanyleb, ond wedi'u pentyrru'n ddigon tynn fel bod y golled gronnus yn gwthio'r cysylltiad dros y gyllideb. Gall olrhain OTDR a ddarllenir yn achlysurol wneud i hynny edrych fel un digwyddiad gwael; darllenwch yn ofalus, mae'n nifer o ddigwyddiadau bach, technegol-sy'n mynd heibio gan ychwanegu at ddolen sy'n methu.

Mae tynnu'r rhifau at ei gilydd mewn un rhestr wirio profion derbyn sbleis ffibr yn gwneud penderfyniadau maes yn gyflymach na throi rhwng dogfen safonol a phrawf canol-cytundeb PDF.

Trin-rhesi goddefgarwch y contract fel nodyn atgoffa i wirio manyleb y prosiect gwirioneddol yn hytrach na rhywbeth yn ei le. Mae niferoedd derbyn yn amrywio yn ôl cleient, ac mae'r safon yn gosod llawr, nid nenfwd cyffredinol.

Trodd dolen a oedd yn dal i faglu larymau colled ar ôl comisiynu yn enghraifft ddefnyddiol o pam mae angen darllen OTDR ac OLTS gyda'i gilydd. Dyma'r math o ganlyniad prawf derbyn pigtail sy'n hawdd ei gamddiagnosio heb y ddau offeryn. Cadarnhaodd y darlleniad OLTS o'r diwedd-i-ar ddiwedd y darlleniad fod y ddolen allan o'r gyllideb; yr oedd y rhan honno yn ddiamwys. Olrhain OTDR oedd lle digwyddodd y gwaith diagnostig go iawn: yn lle un pwynt methiant amlwg, dangosodd glwstwr o bedwar sbleis mecanyddol wedi'u gwasgaru o fewn tua dau fetr i'w gilydd, pob un yn unigol y tu mewn i'w fanyleb colled 0.3-0.4dB ei hun, gan wthio'r cyswllt yn fras 1.2dB dros y gyllideb. Cymerodd ddau docyn, 1310nm yn gyntaf, yna ail brawf 1550nm i ddiystyru darlleniad straen ffug, cyn i'r patrwm o golledion bach pentyrru fod yn glir yn hytrach nag un cymal drwg sengl. Roedd gosod un sbleis ymasiad yn lle'r clwstwr yn dod â'r cyswllt yn ôl o fewn y gyllideb ar unwaith. Ni fyddai’r naill offeryn na’r llall ar ei ben ei hun wedi dweud y stori’n llawn: cadarnhaodd yr OLTS fod problem, a chanfu’r OTDR beth oedd yn ei achosi mewn gwirionedd.

Mae'r math hwnnw o olrhain digwyddiadau yn berthnasol ymhell y tu hwnt i senarios sbleis penodol, ac mae'r un ddisgyblaeth yn werth ei chymhwyso unrhyw bryd y bydd dolen yn methu yn ysbeidiol ar ôl comisiynu.

Mae'r rhan fwyaf o'r hyn sy'n mynd o'i le yn y post{0}}profion derbyn sbeis yn olrhain yn ôl i fwlch i fyny'r afon o'r criw maes: mae cynffonnau moch sy'n gadael y ffatri heb gofnod colled mewnosod wedi'i ddogfennu yn anos i ymddiried ynddynt unwaith y byddant wedi'u rhannu'n ddolen fyw, oherwydd nid oes llinell sylfaen i gymharu'r darlleniad maes yn ei herbyn.

Rydym ni wedi bod ar ochr anghywir y bwlch hwnnw ein hunain. Yn ystod un rhediad QC sy'n mynd allan, roedd swp o sbleisiau colled isel mewn gwasanaeth pigtail arferol yn darllen yn lân ar yr olrhain OTDR, ni nodwyd unrhyw ddigwyddiadau, dim ond oherwydd bod y golled yn rhy isel i glirio'r trothwy rhagosodedig, yr un man dall wedi'i orchuddio uchod. Daeth i'r amlwg dim ond pan wnaeth technegydd groes-wirio canlyniad OTDR yn erbyn ffigur colled mewnosod OLTS ac nid oedd y ddau yn cytuno. Mae'r anghydweddiad hwnnw'n rhan o'r rheswm pam mae pob cynffon mochyn gorffenedig rydyn ni'n ei anfon bellach yn cario canlyniad OLTS a chanlyniad OTDR, nid dim ond un neu'r llall.

Mae ein proses gynhyrchu yn rhedeg y prawf deuol hwnnw ar bob pigtail gorffenedig cyn ei longau, arfer rydym wedi dal i am fwy na degawd o longau pigtail spliced assemblies.It traciau gyda'r gweithdrefnau prawf gwanhau yn IEC 61300-3-34 a gyda'r sbleis-colli canllawiau connector gweithgynhyrchwyr yn cyhoeddi ar gyfer criwiau-llawr diwydiant. mae colled mewnosod ar ein llinell fel arfer yn glanio yn yr ystod 0.15-0.25dB, gyda nenfwd 0.3dB nad ydym yn ei anfon uwchben. Gallwn drosglwyddo hynny fel adroddiad prawf y gellir ei olrhain ochr yn ochr â'r cynnyrch, sy'n werth ei wirio cyn i chi gymryd yn ganiataol bod taflen ddata cyflenwr yn cyfateb i'r hyn a adawodd eu ffatri mewn gwirionedd.

Os yw eich prawf derbyn presennol yn cadw colled arwynebol o'r ochr nad yw'n cyfateb i'r hyn a addawyd gan daflen ddata cyflenwr, yn aml mae'n werth gwirio a yw'r pigtails eu hunain wedi'u cludo gyda chofnodion prawf unigol o gwbl. Gallwch adolygu ein hystod cynnyrch pigtail ffibr optig a gofyn am y samplau olrhain OTDR cysylltiedig yn uniongyrchol.
