Sut i Ddewis Pigtail Ffibr Optig: Manylebau a Chanllaw Prynwr

Rhowch ddwy daflen ddata cyflenwr ochr yn ochr a bydd y ddau yn darllenIL Llai na neu'n hafal i 0.3 dB, RL Mwy na neu'n hafal i 50 dB. Archebwch o'r ddau, rhowch nhw i'r un ODF, a gall y cyllidebau cyswllt mesuredig fod yn wahanol. Gall dwy fanyleb pigtail ffibr optig ddyfynnu'r un terfynau wrth ddisgrifio cynhyrchion gwahanol iawn, oherwydd nid yw nifer a ysgrifennwyd heb ei ddull mesur yn fanyleb. Mae'n hawliad marchnata.

Y bwlch hwnnw yw lle mae’r rhan fwyaf o anghydfodau cyflenwi yn dechrau. Unwaith y bydd yr hambwrdd wedi'i gau a bod yr olrhain OTDR o flaen cwsmer, ni all neb benderfynu'n ôl-weithredol a gafodd y 0.3 dB a ddyfynnwyd ei fesur yn erbyn llinyn cyfeirio neu fel gwerth cyfochrog ar hap, p'un a yw'r addaswyr yn y panel yn yr un dosbarth perfformiad â'r cysylltwyr, neu ba argraffiad o'r safon arolygu wyneb diwedd yr oedd y ffatri yn graddio yn ei erbyn.

Nid yw'r canllaw hwn yn esbonio beth yw cynffon y môr na sut mae'n wahanol i linyn clwt. Ymdrinnir â’r maes hwnnw eisoes yn ein nodyn ary gwahaniaeth rhwng pigtail ffibr a llinyn clwt. Mae'r hyn sy'n dilyn yn gulach: y naw llinell sy'n perthyn i fanyleb, yr hyn y mae pob un yn ei reoli mewn gwirionedd, a beth sy'n digwydd ar y safle pan fydd un ohonynt yn cael ei gadael yn wag.

Mae popeth isod yn mapio i un o'r meysydd hyn. Os yw'ch RFQ yn nodi pob un o'r naw, mae dau gyflenwr yn dyfynnu'r un cynnyrch ac mae cymhariaeth prisiau yn dod yn ystyrlon. Os yw'n nodi pedwar, rydych chi'n cymharu dyfynbrisiau ar gyfer gwahanol gynhyrchion.

Enwau caeau yw'r hanner hawdd. Mae RFQ ymarferol yn cynnwys tair colofn yn hytrach nag un, sy'n nodi gofyniad y prynwr, ymateb y cyflenwr a'r dystiolaeth dderbyn ar gyfer pob un o'r naw manyleb pigtail ffibr optig, oherwydd mae maes y caniateir i gyflenwr ei adael yn wag yn faes sy'n cael ei benderfynu yn y ffatri yn hytrach na chi. Pa dystiolaeth dderbyn sy'n werth ei mynnu ar gyfer pob llinell yw'r hyn y mae gweddill yr erthygl hon yn ei sefydlu.

Llinellau Manyleb 1 a 2: Modd Sengl yn erbyn Dewis Pigtail Ffibr Amlfodd a Rhyngwyneb Cysylltwyr

Nid yw "modd-sengl" yn fanyleb. Mae pigtail ffibr optig modd sengl a adeiladwyd ar safon G.652D yn ymddwyn yn wahanol i un a adeiladwyd ar G.657A2, y mae ei sensitifrwydd macrobend llai yn goddef torchi tynnach. Lle mae geometreg hambwrdd yn caniatáu i'r slac eistedd ymhell uwchlaw radiws tro lleiaf penodedig y ffibr, G.652D yw'r ateb cywir a rhatach. Mewn blychau terfynell FTTH cryno, mae clostiroedd gosod waliau a chasetiau trwchus lle mae'r coil yn cael ei orfodi'n agos at y terfyn hwnnw, gan nodi G.657A1 neu A2 yn lleihau'r risg o golli macrobend sy'n cynhyrchu ymddygiad ysbeidiol, tymheredd, sy'n anodd iawn ei olrhain unwaith y bydd y ffrâm wedi'i llenwi.



Mae dau gwestiwn ar wahân yn cael eu cwympo i un ar yr ochr amlfodd. Cydweddoldeb geometrig yw'r cyntaf: mae ffibrau 50/125 µm (OM3, OM4, OM5) yn rhyng-gysylltu'n ffisegol, tra'n eu cysylltu â 62.5/125 µm OM1 yn creu diffyg cyfatebiaeth maint craidd na ellir ei gywiro trwy wella aliniad sbleis yn unig. Lled band moddol yw'r ail un ac un annibynnol: mae sianel a adeiladwyd o raddau cymysg yn perfformio i'r lled band moddol effeithiol isaf ynddi, felly mae'n rhaid gwirio cysylltiad OM4 sy'n cynnwys pigtail ffibr optig amlfodd OM3 yn dawel yn erbyn y gyfradd hyd a llinell gwirioneddol yn hytrach na'i fod yn dderbyniol.

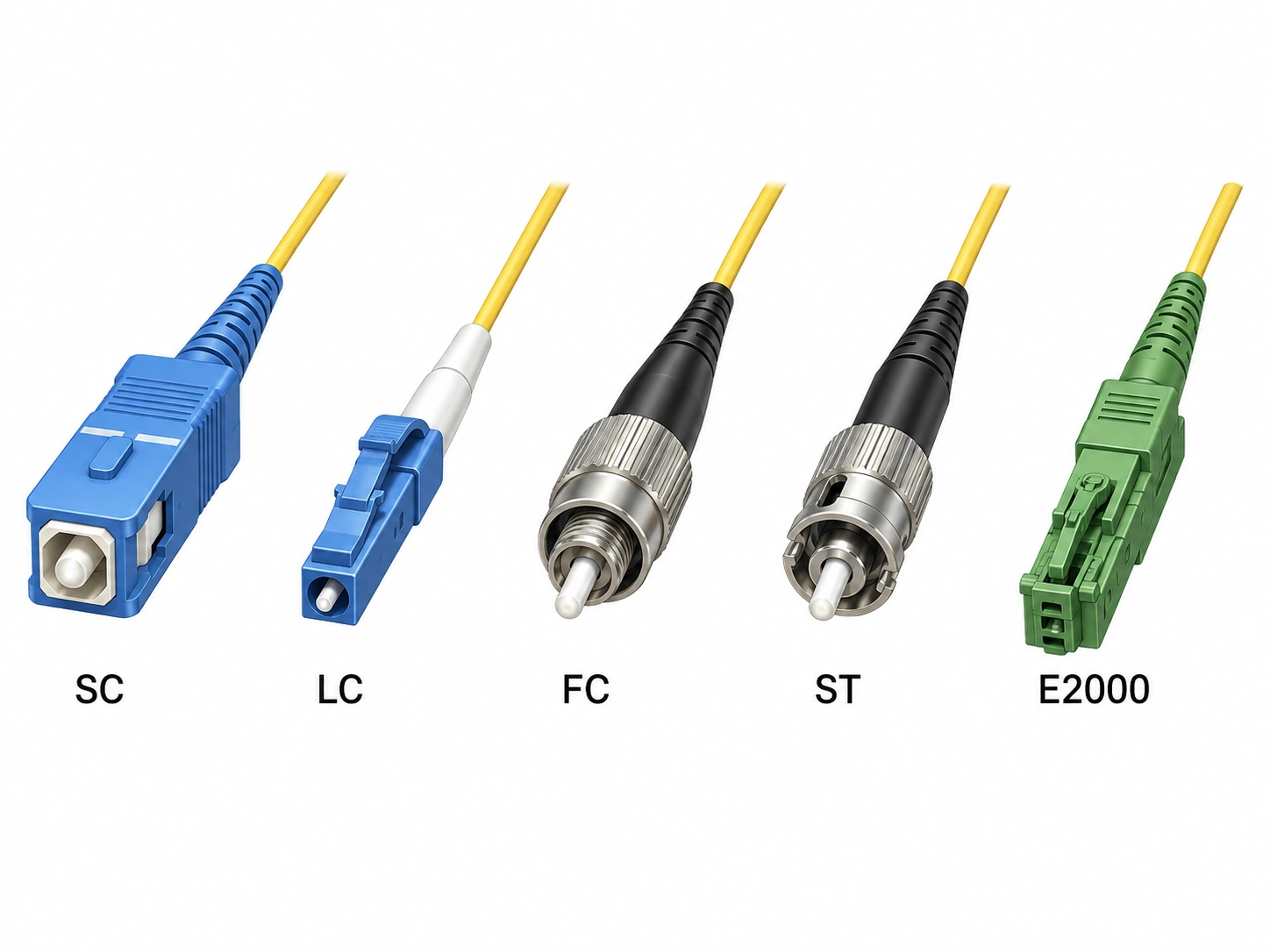

Mae dewis cysylltydd yn fwy mecanyddol nag optegol. Mae LC yn dominyddu paneli dwysedd uchel oherwydd ei fod yn dyblu cyfrif porthladd fesul uned rac, mae SC yn parhau i fod yn safonol ar draws GPON a llawer o haen mynediad FTTH, ac mae FC yn parhau i brofi a mesur ac mewn fframiau telathrebu hŷn. Cyn diffygio i ffwrdd oddi wrtho, yrhyngwyneb FC threaded a lle mae'n dal i ennill ei leyn werth ei wirio. Mae E2000 yn ymddangos lle mae rhyngwyneb colled uchel, caeedig wedi'i fandadu. Yr hyn sy'n bwysig ar y llinell fanyleb yw enwi'r rhan berthnasol IEC 61754 ynghyd â'r teulu cysylltydd, oherwydd dyna sy'n diffinio'r geometreg paru yr adeiladwyd eich panel a'ch addaswyr iddo.

Mae wyneb pen UPC yn gromen ac yn paru'n fflat yn erbyn ei gymar. Mae wyneb pen APC yn ddaear ar 8 gradd, sy'n llywio golau adlewyrchiedig allan o'r craidd ac i mewn i'r cladin. Y canlyniad ymarferol yw colli dychweliad. Mae rhyngwynebau onglog wedi'u pennu yn y rhanbarth Mwy na neu'n hafal i 60 dB wrth baru a rhyngwynebau cyswllt ffisegol-o amgylch y rhanbarth Mwy na neu'n hafal i 50–55 dB, ac mae'r gwahaniaeth o'r pwys mwyaf lle mae pŵer adlewyrchiedig yn diraddio'r signal yn weithredol, sy'n golygu dosbarthiad PON a FTTx, troshaenau CATV, DWDM a thrafnidiaeth RF analog. Ar gyfer LAN menter, cysylltiadau data digidol safonol a'r rhan fwyaf o sianeli canolfan ddata modd sengl, mae pigtail ffibr optig UPC sy'n bodloni gofyniad colled dychwelyd 50 dB yn ddigonol, ar yr amod bod goddefgarwch adlewyrchiad y traws-dderbynnydd ei hun yn cael ei wirio yn hytrach na'i dybio.

Nid yw math Pwyleg yn faes fesul-eitem, mae'n faes sianel-eang. Mae'n rhaid i'r pigtail, yr addasydd, y porthladd panel patch a'r rhyngwyneb offer i gyd gytuno, a dylai'r RFQ nodi'r sglein ar gyfer pob pigtail ffibr optig a phob addasydd yn y sianel yn hytrach na thybio y bydd y gosodwr yn sylwi. Gweithir trwy'r geometreg rhyngwyneb y tu ôl i'r ongl yn ein dadansoddiad osut mae cysylltwyr APC yn wahanol i UPC.

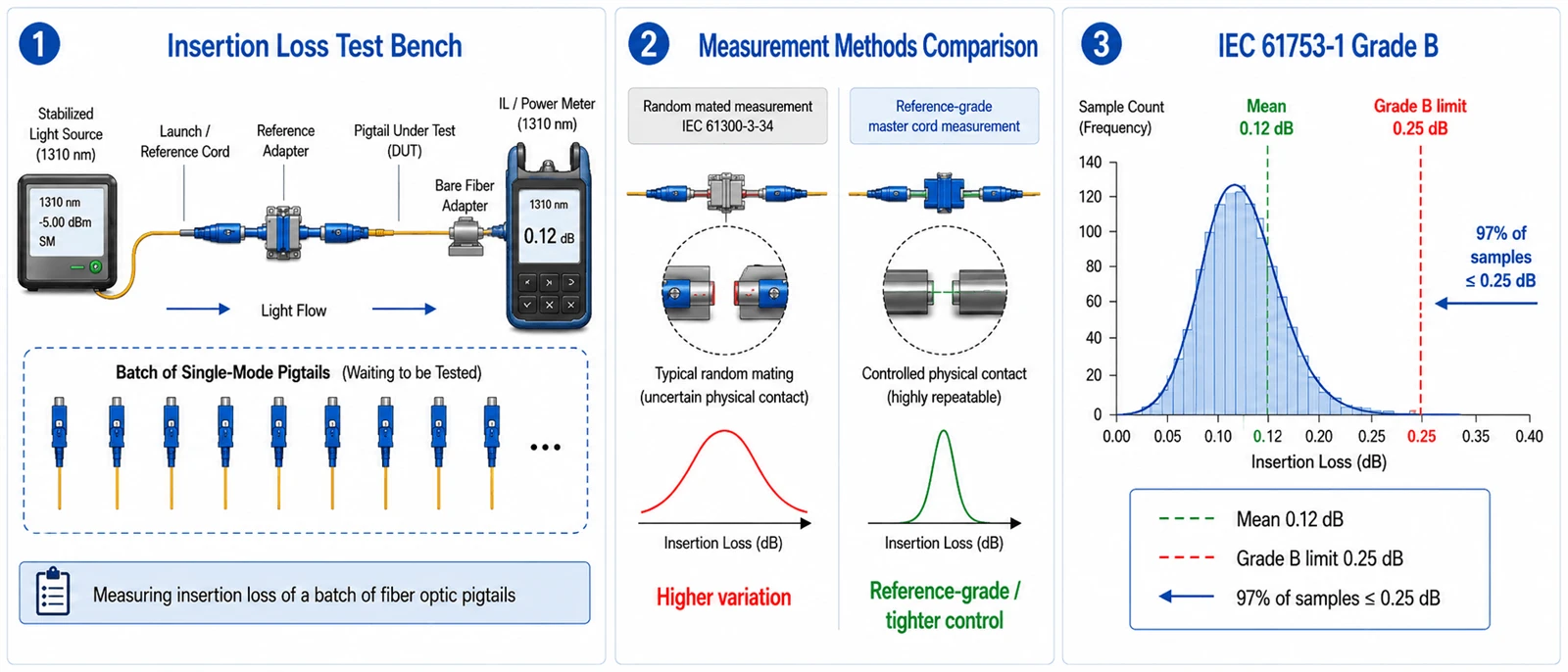

Gellir nodweddu colled mewnosod ar gyfer pâr cysylltydd mewn dwy ffordd. O'i fesur yn erbyn llinyn meistr gradd cyfeirnod (cysylltydd wedi'i diwnio, wedi'i reoli'n dynn a gedwir ar gyfer metroleg), mae cysylltydd cynhyrchu yn cynhyrchu ffigur mwy gwastad. Wedi'i fesur fel ahap ffrind, lle mae unrhyw gysylltydd o'r swp wedi'i gysylltu ag unrhyw un arall, mae'r dosbarthiad yn ehangu, oherwydd nid yw partner delfrydol bellach yn digolledu safle craidd y ddau ferrules. Mae'r ddau rif yn onest, ac nid ydynt yr un nifer, a dyna pam mae'r safon colled mewnosod pigtail ffibr optig yr ydych yn ei ddyfynnu yn bwysicach na'r digid a ddyfynnwch.

Mae IEC 61753-1 yn datrys yr amwysedd trwy ddiffinio graddau gwanhau yn ystadegol, ar sail paru ar hap, gyda'r dull mesur wedi'i osod fel IEC 61300-3-34. Pennir Gradd B fel cymedr ar neu islaw 0.12 dB gydag uchafswm o 0.25 dB ar gyfer o leiaf 97% o samplau, Gradd C ar uchafswm o 0.50 dB gyda chymedr 0.25 dB, a Gradd D ar uchafswm o 1.0 dB. Mae un sampl sy'n pasio ar 0.3 dB yn erbyn llinyn cyfeirio yn ddatganiad llawer gwannach na swp sy'n cwrdd â Gradd B. Dyfynnwch y safon gyda'i argraffiad cyfredol a'i ddiwygiad ar y llinell RFQ, yr un ffordd ag y byddech chi'n dyfynnu unrhyw ddogfen dderbyn arall.

Mae un gwahaniaeth yn mynd ar goll yn gyson, gan gynnwys mewn taflenni data gan gyflenwyr a ddylai wybod yn well.Mae graddau gwanhau a graddau colled dychwelyd yn ddwy raddfa gyfochrog, nid un.Mae'r llythrennau graddau B, C a D yn disgrifio colled mewnosod. Mae colled dychweliad wedi'i nodi ar wahân, gyda'r lefel rhyngwyneb onglog wedi'i diffinio'n Fwy na neu'n hafal i 60 dB wedi'i pharu. Mae ysgrifennu "Gradd B" ar RFQ felly yn dweud dim byd o gwbl am adlewyrchiad, a gall pigtail ffibr optig gwrdd â Gradd B wrth gario pa bynnag golled dychwelyd y dewisodd y cyflenwr ei adeiladu. Nodwch y ddau.

Mae gradd B yn gofyn am gyfeiriadedd craidd rheoledig

Mae cyflawni Gradd B yn gyson yn aml yn gofyn am reoli lle mae'r craidd ffibr yn eistedd o'i gymharu â'r echelin ferrule, sydd yn ymarferol yn golygu bod y cydosodwr yn cyfeirio ac yn trwsio'r ferrule fel bod ecsentrigrwydd craidd yn disgyn i gyfeiriad hysbys. Gall cyflenwr heb y cam hwnnw gynhyrchu sampl dda. Cynhyrchu dadosbarthiadyn allu gwahanol, a dyna pam y gwnaeth diwygiadau 2024 i gyfres IEC 61755-3 ffurfioli ystadegau cywirdeb craidd ar gyfer y rhyngwynebau hyn.

Mae'r addasydd yn rhan o'r cysylltiad mesuredig

Y llawes yw'r hyn sy'n dal y ddau ffurwl cyfechelog, felly gall addasydd goddefgarwch rhydd atal y cysylltiad wedi'i ymgynnull rhag bodloni'r dosbarthiad gwanhau bwriedig hyd yn oed pan fo'r pigtail ffibr optig premiwm ei hun mewn gradd. Dilyswch fel cysylltiad wedi'i baru yn hytrach nag fel cydran. Mae'n hawdd colli hyn yn union oherwydd bod archwiliad sy'n dod i mewn fel arfer yn profi'r pigtail yn unig.

O dan y niferoedd colled mae'r paramedrau geometrig sy'n eu cynhyrchu: radiws crymedd, gwrthbwyso apex (pa mor bell y mae pwynt uchaf y gromen yn eistedd o'r echelin ffibr) ac uchder y ffibr, allwthiad neu dandoriad y ffibr o'i gymharu â'r ferrule. Gyda'i gilydd maen nhw'n penderfynu a yw'r ddau graidd mewn gwirionedd yn cyffwrdd o dan lwyth y gwanwyn. Allbynnau proses caboli yw'r rhain, nid dewisiadau dylunio, a dyna pam mai dyma'r ffordd gyflymaf o wahaniaethu rhwng llinell gynhyrchu a reolir ac un wedi'i isgontractio.

Glanweithdra yw'r hanner arall. Mae halogiad wyneb diwedd yn cael ei nodi dro ar ôl tro ar draws y diwydiant fel prif achos methiant mewn rhwydweithiau ffibr wedi'u gosod, ac ar graidd modd sengl 9 µm- gall gronyn sy'n eistedd yn y rhanbarth craidd achosi gwanhad neu adlewyrchiad difrifol yn hytrach nag un ymylol. Mae hefyd yn tueddu i ymddangos fel colled dychwelyd diraddedig cyn iddo ymddangos fel colled mewnosod diraddiedig, felly gall darlleniad mesurydd pŵer sefyll y tu mewn i fanyleb tra bod system gydlynol neu chwyddedig eisoes yn llosgi ymyl.

Mae perfformiad optegol yn llywodraethu, ac nid yw arolygu gweledol yn sefyll ar ei ben ei hun

Mae trydydd argraffiad 2022 o IEC 61300-3-35 yn nodi'n uniongyrchol bod arolygiad gweledol yn ychwanegol at fesur gwanhad a cholled dychwelyd, ac nid yw'n disodli'r mesur hwnnw. Mae'n mynd ymhellach: nid yw cysylltydd sydd wedi'i lanhau o falurion rhydd ac sy'n dal i fethu archwiliad gweledol yn cael ei wrthod yn awtomatig os yw'n cwrdd â'r perfformiad optegol penodedig (IEC). Felly mae cymal RFQ sy'n darllen "gwrthod ar fethiant gweledol" yn gwrth-ddweud y safon gyfredol. Ysgrifennwch y rheol derbyn yn y ffordd y mae'r safon yn ei hysgrifennu, gydag arolygiad ynghyd â chymhwyster optegol a pherfformiad optegol yn llywodraethu.

Nodwch y flwyddyn argraffiad, oherwydd symudodd y meini prawf

Roedd y trydydd argraffiad yn dileu'r gofynion arolygu ar gyfer parthau C a D ac yn ailysgrifennu rhannau o feini prawf parth A a B. Felly mae "Cydymffurfio ag IEC 61300-3-35" heb ddyddiad yn anorfodadwy, oherwydd gall cyflenwr a phrynwr raddio yn erbyn gwahanol setiau o reolau a bod y ddau yn dweud y gwir (Rhwydweithiau Llyngyr).

Awtomeiddio'r graddio, a thrin deunydd pacio fel rhan o'r fanyleb

Mae barn llwyddo/methu dynol yn amrywio gyda'r technegydd, y golau amgylchynol a'r arddangosfa, sy'n gwneud penderfyniadau derbyn yn an-atgynhyrchu, tra bod dadansoddiad delwedd awtomataidd yn cynhyrchu canlyniad y gellir ei gysylltu â chofnod swp. Mae pecynnu yn bwysicach nag y mae'n edrych: nid yw pecynnu anhermetig yn warant glendid tymor hir, felly ni ddylid darllen ei fod yn lân heb ei agor. Mae capiau llwch a dull pecynnu yn perthyn i'r daflen fanyleb pigtail ffibr optig, ac mae archwilio maes cyn paru yn aros yn orfodol waeth pa mor dda y mae data'r ffatri yn edrych.

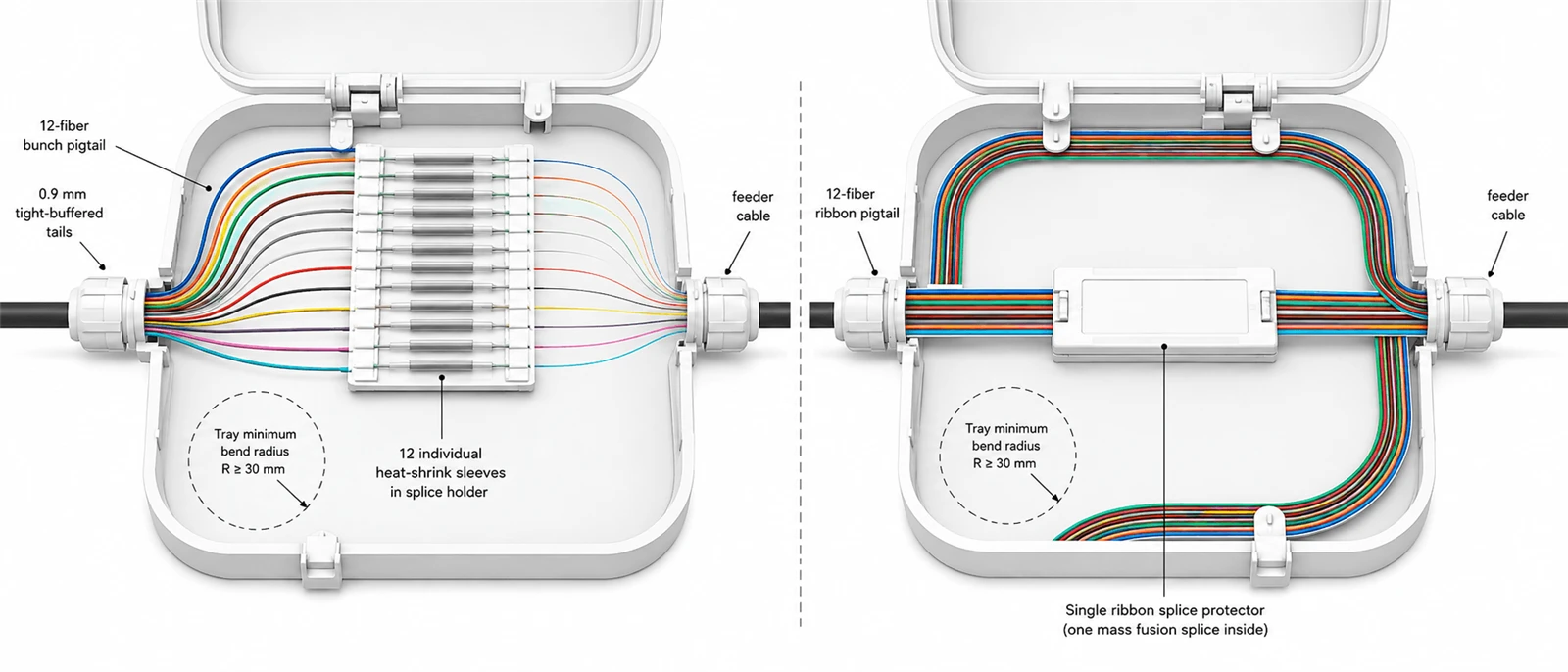

Mae'r strwythur yn cael ei ddewis gan y lloc. Yr adeiladwaith byffer tynn 0.9 mm yw'r rhagosodiad ar gyfer gwaith hambwrdd sbleis oherwydd ei fod yn llwybro ac yn coiliau mewn hambyrddau cyfyng, tra bod strwythurau siaced 2.0 mm a 3.0 mm yn ychwanegu amddiffyniad gwasgu a thynnol lle mae'r gynffon yn cael ei thrin dro ar ôl tro neu'n gadael y lloc. Mae siacedi trymach yn llawer anoddach i'w coilio y tu mewn i hambwrdd sydd wedi'i adeiladu o amgylch radiws lleiafswm bach, sef y terfyn ymarferol ar ba mor bell i fyny'r raddfa honno y gallwch chi fynd. Rhwng y ddau ddull sbleis mae penderfyniad gwirioneddol: mae pigtail pigtail ffibr optig 12 griw 12-ffibr yn unigol, sy'n addas ar gyfer terfyniadau cymysg neu fesul cam, tra bod rhuban yn terfynu trwy ymasiad màs, sy'n ddramatig yn gyflymach ar raddfa ond mae angen ffibr rhuban ar yr ochr sy'n dod i mewn a chyfundrefn amddiffynwr sbleis paru. Mae archebu rhuban yn blanhigyn a derfynwyd ar gyfer splicing unigol yn trosi arbediad llafur yn gosb llafur.

Gall cod lliw pigtail 12 ffibr ddilyn TIA-598 neu gonfensiwn IEC yn dibynnu ar fanyleb y prosiect. Enwch y safon ar y llinell fanyleb yn hytrach nag ysgrifennu "lliwiau safonol", a gwiriwch ef yn erbyn y dilyniant sydd eisoes wedi'i osod yn y ffrâm, oherwydd bod ffrâm sy'n cael ei phoblogi o dan ddau gonfensiwn yn gwneud pob olrhain nam yn y dyfodol yn arafach. Mae'r dilysu hwnnw'n perthyn i dderbyniad ODF a rheoli ffibr yn hytrach nag ar y bai cyntaf.

Hyd yw'r maes sy'n cael ei lenwi amlaf o arfer, ac mae'n rhifyddeg yn hytrach na dewis. Cymerwch y llwybr llwybro o'r pwynt sbleis i'r terfyniad, ychwanegwch y slac sydd ei angen ar yr hambwrdd i dorchi ar ei radiws tro lleiaf penodedig, ychwanegu lwfans gwasanaeth, yna talgrynnu i fyny i'r cam safonol nesaf. Darlun wedi'i weithio: llwybr 1.2 m, dwy coil mewn hambwrdd y mae ei radiws lleiafswm a nodir yn 30 mm (tua 0.19 m o ffibr fesul tro, felly 0.38 m), ynghyd â 0.1 m ar y terfyniad, yn rhoi 1.68 m, sy'n dod yn orchymyn 2.0 m. Archebwch yn is na hynny a gorfodir y ffibr heibio ei derfyn tro, gan gynhyrchu gwanhad sy'n ymddangos dim ond ar ôl i'r hambwrdd gau. Archebwch ymhell uwch ei ben ac mae'r gormodedd yn tagu'r casét, gan rwystro gwaith diweddarach. Mae'r un rhifyddeg yn penderfynu a oes gan y lloc ei hun y gallu, sef y pwynt llepanel clwt a dewis amgaeadyn peidio â bod yn benderfyniad ar wahân i'r fanyleb pigtail ffibr optig.

Mae dewis siaced yn cael ei yrru gan god tân cyn unrhyw beth arall. Mae PVC yn ddeunydd -pwrpas cyffredinol a gynigir yn gyffredin, mae pigtail ffibr optig LSZH wedi'i nodi lle mae gwenwyndra mwg a didreiddedd mewn mannau caeedig a feddiannir yn cael eu rheoleiddio, ac mae dynodiadau OFNR ac OFNP yn berthnasol lle mae rhestrau codiad a chyfan yn cael eu gorfodi. Penderfyniadau cydymffurfio yw'r rhain yn hytrach na rhai perfformiad. Ysgrifennwch y rhestriad sydd ei angen ar eich cod adeilad, trydanol a thân lleol yn hytrach nag enw materol, oherwydd bod y gofyniad yn amrywio yn ôl awdurdodaeth a fesul manyleb prosiect.

Nid yw pigtail ffibr optig safonol dan do wedi'i adeiladu ar gyfer amlygiad uniongyrchol yn yr awyr agored, a byddai'n well gennym ddweud hynny cyn gorchymyn nag ar ôl. Nid oes ganddo'r siacedi sy'n gwrthsefyll y tywydd sy'n gallu gwrthsefyll y tywydd UV a'r atgyfnerthiad sydd ei angen i oroesi beicio tymheredd, lleithder yn mynd i mewn a straen mecanyddol. Nid yw "Awyr Agored" hefyd yn un cyflwr, ac nid yw arfog a diddos yn atebion cyfnewidiadwy. Mae amlygiad UV yn gyrru cemeg siaced, dŵr llonydd neu anwedd yn gyrru amddiffyn selio a mynediad, risg effaith cnofilod a mecanyddol yn gyrru arfwisgoedd, ac mae'r ystod tymheredd yn gyrru'r dewis o ddeunydd a'r cymhwyster y mae'r cynulliad wedi'i brofi iddo. Nodwch yr amodau y bydd y cynulliad yn eu gweld a gadewch i'r gwaith adeiladu ddilyn.

Mae terfynau mecanyddol yn perthyn i'r un llinell, â niferoedd y cynulliad ei hun. Nid yw ffigurau tensiwn tynnu a ddyfynnir ar gyfer y tu allan i-cebl cefnffyrdd planhigion yn trosglwyddo i gynulliad cysylltydd byr, y mae ei baramedrau cyfyngu yn raddfa tynnol y cebl cynffon a grym cadw cysylltydd y pen terfynedig. Mynnwch y ddau o daflen ddata'r adeiladwaith penodol rydych chi'n ei archebu, a'u hangen ar gyfer y SKU yn hytrach nag ar gyfer y teulu cynnyrch.

Telcordia GR-326-CORE yw'r erthygl a ddyfynnwyd fwyaf ac a gamgymhwysir fwyaf yn y categori cynnyrch hwn. Mae'n nodi gofynion generig ar gyfer cysylltwyr a ddefnyddir i ymuno â ffibrau optegol un modd ac ar gyfer y cydosodiadau siwmper a wneir ohonynt (Telcordia). Mae cysylltwyr y gellir eu gosod yn y maes yn cael eu cwmpasu ar wahân o dan GR-1081, a chynhyrchion glanhau cysylltwyr o dan GR-2923.

Mae'r ddogfen a ddyfynnir amlaf ochr yn ochr ag ef yn cael ei dyfynnu'n anghywir.GR-1435-Mae CORE yn "Gofynion Cyffredinol ar gyfer Cysylltwyr Optegol Aml-Fiber", sy'n golygu aml-ffibr, nid amlfodd.Mae'n mynd i'r afael â chysylltwyr aml-ffibr megis cydosodiadau arddull MPO, ac mae ei destun yn dal i fod yn un modd-. Mae llawer iawn o lenyddiaeth cyflenwyr yn ei drawsgrifio fel y gwrthran amlfodd i GR-326, ac mae prynwyr yn etifeddu'r gwall yn eu RFQs eu hunain. Os yw cyflenwr yn cynnig dogfennaeth GR-326 i gefnogi pigtail ffibr optig amlfodd, yr ymateb cywir yw peidio â gofyn am GR-1435. Mae'n cydnabod nad oes unrhyw ddogfen Telcordia GR yn y teulu hwnnw yn cwmpasu'r cynnyrch, ac i nodi derbyniad ar raddau perfformiad IEC a data prawf swp yn lle hynny.

Nid yr un ddogfen yw tystiolaeth cymwysterau a thystiolaeth cyflwyno

Mae adroddiad cymhwyster GR-326 yn disgrifio cynllun cysylltydd a oroesodd gyfundrefn brofi; nid yw'n dweud dim am y rîl yn cyrraedd y mis nesaf. Mae ISO 9001 yn tystio bod proses weithgynhyrchu wedi'i dogfennu a'i rheoli, nid bod unrhyw swp yn bodloni manyleb optegol, ac mae CE a RoHS yn ddatganiadau mynediad a sylweddau'r farchnad. Yr hyn sy'n disgrifio'ch llwyth yw cofnod prawf sy'n gysylltiedig â'ch swp, gan nodi'r dull mesur, y donfedd, sail y sampl a'r dynodwr swp. Gofynnwch am gymhwyster trydydd parti pan fyddwch chi'n cymeradwyo dyluniad cysylltydd i safon rhwydwaith. Gofynnwch am gofnodion swp pan fyddwch yn derbyn gorchymyn pigtail ffibr optig. Mae'r ffordd y mae prynwyr yn cael tystysgrif drawiadol a rîl anwiriadwy yn peri dryswch i'r ddau.

Mae'r un naw maes yn cynhyrchu gofynion optegol a mecanyddol gwahanol iawn yn dibynnu ar ble mae'r cynnyrch yn glanio. Mae'r ddwy golofn isod yn fanyleb gychwynnol enghreifftiol sy'n deillio o'r tybiaethau a nodir, nid gofyniad cyffredinol.

Y tybiaethau, a sut y maent yn cynhyrchu'r radd.Mae colofn GPON yn rhagdybio cyllideb PON dosbarth B + o 28 dB, holltwr 1:32 yn defnyddio tua 17.5 dB, tua 5 dB o golled ffibr a sbleis, a dau bâr o gysylltwyr paru. Mae hynny'n gadael sawl dB heb ei ddyrannu, felly mae Gradd C yn ddigonol ac nid oes angen pennu ymyl prynu Gradd B ar y ddolen. Mae colofn y ganolfan ddata yn rhagdybio cyllideb sianel ger 2.6 dB ar y gyfradd a chyrhaeddiad arfaethedig, tua 1.0 dB o golled ffibr a sbleis, 0.6 dB wedi'i ddal fel ymyl peirianneg, a phedwar pâr cyfatebol yn rhannu'r 1.0 dB sy'n weddill. Mae hynny'n caniatáu 0.25 dB y pâr fel cymedr, y byddai Gradd C yn ei ddefnyddio'n gyfan gwbl heb unrhyw uchdwr, tra bod cymedr Gradd B o 0.12 dB yn gadael lle i heneiddio ac ail-baru. Newidiwch y gymhareb hollt, y cyfrif pâr neu'r ymyl neilltuedig ac mae'r argymhelliad gradd yn newid ag ef. Mae'r radd yn allbwn o'r gyllideb, nid yn nodwedd o'r cais.

Ar ein hochr ni, mae'r naw maes yn mapio'r camau cynhyrchu sy'n gadael cofnodion: gwirio ffibr a ffurwl sy'n dod i mewn, hollti a glanhau, cydosod cysylltydd gyda halltu wedi'i reoli gan dymheredd, rhaglenni caboli ar wahân ar gyfer UPC ac APC, archwiliad wyneb diwedd awtomataidd, a phrofion optegol ar gyfer colled mewnosod, colli dychwelyd, parhad, polaredd, dilyniant lliw a hyd cyn labelu terfynol. Mae pa rai o'r cofnodion hynny sy'n werth chweil yn dibynnu ar y defnydd a wneir ohonynt, a'r gwahaniaethau ymarferol rhyngddyntFTTH, ODF ac amgylcheddau canolfan ddatapenderfynu a oes angen data fesul -eitem neu ystadegyn swp.

Ysgrifennwch y naw llinell. Nodwch y dull mesur a'r radd gwanhau ar wahân i'r gofyniad colled dychwelyd ar linell 4, nodwch y flwyddyn argraffiad a'r rheol derbyn lywodraethol ar linell 5, gwnewch y math sglein yn ddatganiad eang yn hytrach na fesul -eitem un, cyfrifwch hyd y lloc, a bydd angen ffigurau tynnol a chadw ar gyfer y SKU yn hytrach nag ar gyfer y teulu. Mae hynny ar ei ben ei hun yn dileu'r rhan fwyaf o'r anghydfodau dosbarthu y mae'r categori cynnyrch hwn yn eu cynhyrchu.

Am y gweddill, gofynnwch am ddogfennau yn hytrach na sicrwydd. Ar gael gydag archeb: taflenni data, fesul-eitem neu fesul-cofnodion prawf swp gyda'r dull mesur a nodir, mewnosod adroddiadau colled a dychwelyd, rhestrau pacio a thystysgrifau cydymffurfio. Gallwch chigofyn am sampl wedi'i phrofi yn erbyn eich manyleb naw llinell eich hun, gyda'i gofnod prawf swp. Anfonwch y naw maes a byddwn yn ymateb yn yr un fformat, gan gynnwys y llinellau y byddem yn gwthio yn ôl arnynt. Mae opsiynau manyleb lawn a meysydd addasu wedi'u rhestru ar ytudalen cynnyrch pigtail ffibr optig.
