Sut i Ddewis Panel Patch Ffibr Optegol neu ODF?

Anaml iawn y mae dewis panel clwt ffibr optegol - a elwir yn aml yn ODF neu ffrâm ddosbarthu optegol - yn fater o baru cyfrif ffibr â llinell ar ddyfynbris. Mewn ystafell telathrebu go iawn, rhwydwaith mynediad FTTH, LAN menter neu ganolfan ddata, mae'n rhaid i'r panel hefyd drwsio'r cebl sy'n dod i mewn, diogelu sbleisiau, dal addaswyr, cortynnau patsh llwybr, cario labeli clir a gadael lle i dyfu. Sicrhewch fod y manylion hynny'n anghywir ac mae panel rhad sy'n edrych yn rhad yn costio amser i chi yn ystod y gosodiad, ac eto ar bob uwchraddiad yn y dyfodol.

Ysgrifennwyd y canllaw hwn o safbwynt dewis a chyflenwi cydrannau goddefol ffibr optig ar gyfer prosiectau FTTH, telathrebu a chanolfannau data. Mae'n cerdded trwy'r penderfyniadau sy'n wirioneddol bwysig ar y safle - capasiti, mowntio, addaswyr, splicing a rheoli cebl - ac yn gorffen gyda matricsau dewis, rhestr wirio RFQ a rhestr wirio arolygu y gallwch eu hailddefnyddio ar eich pryniant nesaf.

Beth yw Panel Patch Ffibr Optegol / ODF?

Mae panel patch ffibr optegol yn uned rheoli ffibr a ddefnyddir i derfynu, trefnu, sbeisio, cysylltu a diogelu ffibrau optegol. Fe'i cewch mewn ystafelloedd telathrebu, canolfannau data, rhwydweithiau mynediad FTTH, rhwydweithiau menter a chabinetau cyfathrebu.

Yn iaith prosiect dydd i{1}}dydd, mae "panel clwt ffibr optig," "panel clwt ffibr optegol," "ODF" a "ffrâm dosbarthu optegol" yn aml yn cael eu defnyddio'n gyfnewidiol. Mae'r dyluniad mecanyddol yn amrywio, ond mae'r swydd yr un peth: i wneud cysylltiadau ffibr yn haws i'w rheoli, eu profi, eu cynnal a'u hehangu. Os ydych chi eisiau dadansoddiad llawnach o ble mae'r termau'n amrywio, mae'r gymhariaeth hon o anODF yn erbyn panel clwtmewn systemau ffibr optig yn lle da i ddechrau.

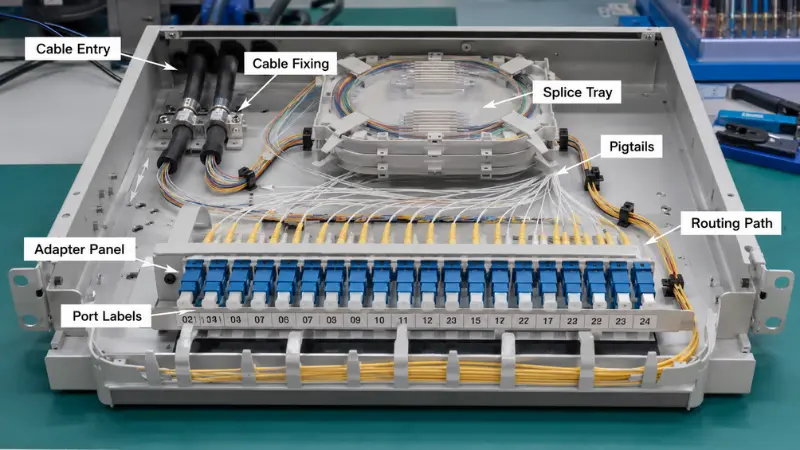

Mae panel patch ffibr nodweddiadol yn cyfuno sawl elfen:

• -Paneli addasydd sy'n dal y cyplyddion SC, LC, FC neu MPO
• -Hambyrddau sbleis sy'n amddiffyn sbleisys ymasiad ac yn storio ffibr dros ben
• -Pigtails ffibr wedi'u hasio i'r cebl sy'n dod i mewn
• -Pwyntiau gosod ceblau a phyrth mynediad i leddfu straen
• -Llwybrau llwybro mewnol sy'n cynnal radiws tro
• -Ardal rheoli llinyn clwt ar y blaen
• {{0}Labeli porth neu ddull adnabod

•

Pam Mae Dewis y Panel Patch Ffibr Cywir yn Bwysig?

Mae'r panel clwt fel arfer yn dafell fach o gyfanswm cyllideb y rhwydwaith, ac eto mae'n cael effaith aruthrol ar ansawdd gosod a blynyddoedd o waith cynnal a chadw wedi hynny. Mae panel sy'n addas ar gyfer y safle yn gadael i osodwyr lwybr ffibrau'n lân, amddiffyn pwyntiau sbleis, rheoli straen plygu a dod o hyd i unrhyw borthladd yn gyflym. Mae un sydd wedi'i ddewis yn wael yn creu llwybr gorlawn, gwaith cynnal a chadw lletchwith, cynhwysedd sownd a chae clwt anniben.

Cyn i chi ymrwymo i fodel, dylai ateb tri chwestiwn di-fin: a all gario'r cyfrif ffibr sydd ei angen arnoch nawr, a all technegydd ei osod a'i gynnal heb frwydr, ac a all dyfu gyda'r rhwydwaith yn lle cael ei rwygo a'i ddisodli? Os nad yw unrhyw ateb, anaml y bydd pris sticer is yn gwneud iawn amdano.

Ffactorau Allweddol i'w Hystyried Wrth Ddewis Panel Patch Ffibr Optegol

Cyfrif Ffibr a Chapasiti Porthladd

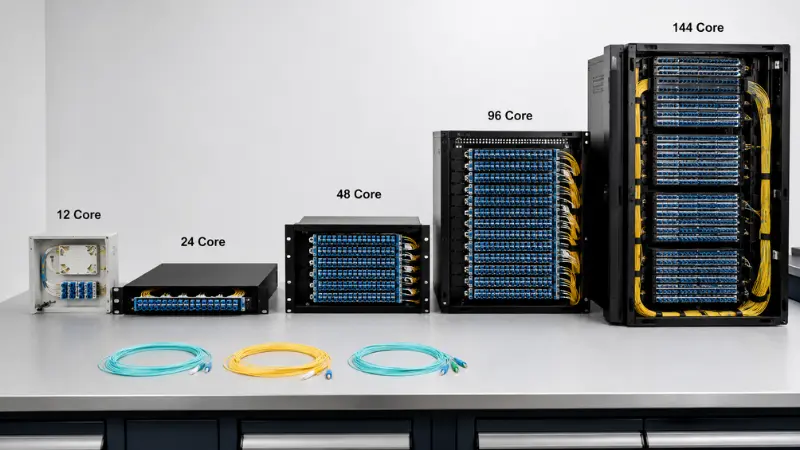

Cyfrif ffibr yw'r rhif cyntaf y mae'r rhan fwyaf o brynwyr yn ei wirio. Mae cyfluniadau ODF cyffredin yn rhedeg 12, 24, 48, 72, 96 a 144 craidd. Gall pwynt dosbarthu FTTH bach fod yn iawn gyda blwch gosod wal 12- neu 24-craidd; mae ystafell telathrebu neu graidd menter yn aml yn glanio ar baneli rac 24 neu 48-craidd; ac mae canolfan ddata dwysedd uchel neu bwyntiau asgwrn cefn yn gwthio tuag at 96 neu 144 o greiddiau.

Y camgymeriad yw maint y panel i gyfrif ffibr heddiw yn union. Rheol ymarferol ywffibrau cyfredol + cynhwysedd sbâr + gofod rac: cymerwch y ffibrau rydych chi'n eu terfynu nawr, ychwanegwch le ar gyfer y dolenni y gallwch chi eu rhagweld yn rhesymol, yna gwiriwch beth mae uchder eich rac yn ei ganiatáu mewn gwirionedd. Os yw prosiect yn goleuo 24 ffibr ond bod y safle'n debygol o ddyblu, mae panel 48-craidd fel arfer yn costio llawer llai na'r llafur o gyfnewid yr uned yn ddiweddarach.

Fel man cychwyn:

• Pwynt mynediad bach - 12 i 24 craidd
• Ystafell telathrebu safonol - 24 i 48 craidd
• Pwynt dosbarthu mwy - 72 i 96 craidd
• Craidd-asgwrn cefn neu ganolfan ddata dwysedd uchel - 96 ac i fyny

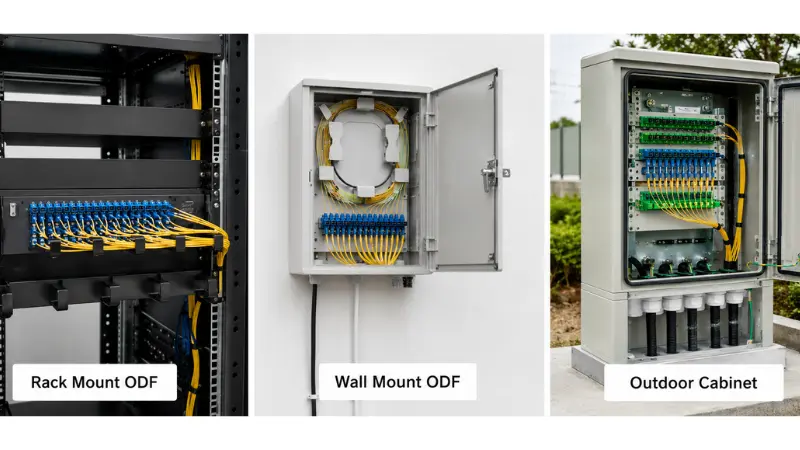

Rack Mount, Wall Mount neu Gosodiad Awyr Agored

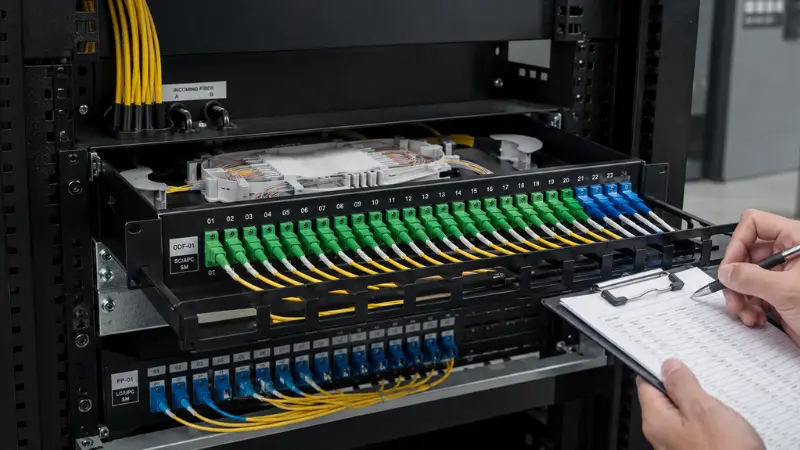

Mae'r amgylchedd gosod, yn fwy na dim arall, yn pennu ffurf y panel. Mae panel clwt ffibr mowntio rac 19-yn disgyn yn daclus i raciau safonol ochr yn ochr â switshis, OLTs a gêr trawsyrru, a dyna pam ei fod yn dominyddu ystafelloedd telathrebu a chanolfannau data. Mae ODF mount wal yn addas ar gyfer safleoedd heb rac o gwbl - pwyntiau mynediad FTTH, rhwydweithiau adeiladau bach, pwyntiau dosbarthu coridor a swyddfeydd cangen. Mae cabinet dosbarthu ffibr awyr agored ar gyfer cypyrddau stryd a safleoedd lled-awyr agored, lle mae selio, cryfder mecanyddol a mynediad cebl yn bwysicach o lawer na pha mor gryno neu daclus yw'r blwch.

Piniwch y lleoliad cyn i chi ddewis: y tu mewn i rac 19-modfedd, ar wal, y tu mewn i gabinet telathrebu, mewn pwynt mynediad awyr agored, neu mewn rhes canolfan ddata dwysedd uchel. Os yw'r panel yn mynd y tu allan, triniwch amddiffyniad rhag dod i mewn fel gofyniad caled yn hytrach na'n braf-i-chwilio am sgôr IP datganedig, amgaead sy'n gallu gwrthsefyll UV a chwarennau wedi'u selio'n iawn, a'i gadarnhau yn erbyn y fforddmae eich cebl dan do ac awyr agored wedi'i osod.

1U, 2U neu Uwch: Dewis Uchder Rack

Ar gyfer paneli rac, ei benderfyniad ei hun yw uchder ac nid swyddogaeth cyfrif ffibr yn unig. Mae panel patsh ffibr optig 1U yn arbed y gofod rac mwyaf a dyma'r rhagosodiad ar gyfer rhesi canolfan ddata, ond gall yr un 1U sy'n dal 24 o borthladdoedd deublyg LC yn gyfforddus deimlo'n gyfyng unwaith y byddwch chi'n ceisio ychwanegu hambyrddau sbleis a chortynnau clytiau llwybr ar y blaen. Mae camu i fyny at 2U yn prynu ystafell weithio i chi: hambyrddau dyfnach, torchi ffibr slac yn haws a chae clwt blaen nad yw'n eich ymladd yn ystod symudiadau, ychwanegu a newid.

Ffordd syml o benderfynu: dewiswch 1U pan mai dwysedd yw'r flaenoriaeth a bod y panel yn bennaf yn glytio sydd wedi'i derfynu cyn-; dewiswch 2U neu uwch pan fydd yn rhaid i'r un panel hefyd gartrefu splicing cae, bwndeli pigtail mwy neu ailgyflunio aml. Mae cyfrif porthladdoedd yn unig, ac anwybyddu'r gofod sydd ei angen ar y porthladdoedd hynny y tu ôl ac o flaen yr addaswyr, yn un o'r gwallau maint mwyaf cyffredin.

Math Sefydlog yn erbyn Math Llithro

Daw paneli rac mewn dyluniadau sefydlog a llithro. Mae panel mowntio rac sefydlog yn symlach, yn fwy anhyblyg ac fel arfer yn rhatach - yn ddewis synhwyrol lle mae'r ffibrau'n cael eu gosod unwaith ac anaml y cânt eu cyffwrdd eto. Mae panel llithro yn tynnu ymlaen ar reiliau fel y gall technegydd gyrraedd yr hambyrddau sbleis, yr addaswyr a'r llwybro mewnol heb ddadracio unrhyw beth.

Mae'r fasnach -i ffwrdd yn arian go iawn yn erbyn amser real. Mewn safleoedd lle mae porthladdoedd yn cael eu hailgyflunio'n aml, mae hambwrdd llithro yn gadael i chi weithio ar y cysylltiadau heb dynnu'r panel cyfan o'r rac, a all ar ffrâm brysur droi tasg hanner awr yn ychydig funudau. Ar gyfer dolen gyffwrdd isel na fydd yn cael ei chyffwrdd am flynyddoedd, y panel sefydlog yw'r gwerth gorau. Dewiswch llithro pan fydd gwaith cynnal a chadw, profi neu uwchraddio yn aml; dewis sefydlog pan nad ydynt.

Math o Addasydd: SC, LC, FC neu MPO

Mae'n rhaid i'r addasydd gydweddu â'r cysylltwyr sydd eisoes yn eich rhwydwaith, felly mae hwn yn benderfyniad rydych chi'n ei gadarnhau yn erbyn y cebl, pigtails a phorthladdoedd offer yn hytrach na dyfalu.

Mae addaswyr SC yn parhau i fod yn geffyl gwaith ar gyfer mynediad FTTH, FTTx a thelathrebu. Yn PON a FTTH, SC/APC yw'r dewis arferol oherwydd mae'r wyneb pen onglog 8{-gradd yn adlewyrchu golau strae yn ôl i'r cladin yn lle'r craidd, gan ddal colled dychwelyd yn isel - yn union yr hyn sydd ei angen ar holltwyr optegol goddefol. Mae SC/UPC yn ymddangos mewn dolenni safonol eraill lle nad oes angen yr ongl honno. Nid yw'r sglein yn gyfnewidiol: mae APC yn paru ag APC yn unig, ac mae gorfodi ffurwl APC yn erbyn un UPC yn niweidio'r ddau. Os yw'r cwestiwn sglein yn newydd i chi, mae'r esboniad hwn ymlaeny gwahaniaethau rhwng PC, UPC ac APCyn ei osod allan yn glir. Mae colled dychwelyd a cholled mewnosod eu hunain wedi'u graddio'n isSafonau rhyng-gysylltu ffibr optig IEC, sef y cyfeiriad y dylai taflen ddata eich cyflenwr olrhain yn ôl iddo.

Mae addaswyr LC yn dominyddu canolfannau data ac offer dwysedd uchel oherwydd bod y cysylltydd LC tua hanner ôl troed SC. Y gwahaniaeth maint hwnnw yw'r holl bwynt: mae panel deublyg LC yn ffitio llawer mwy o borthladdoedd i'r un 1U nag y gall panel SC, sy'n bwysig pan fydd pob uned rac yn cael ei herio. Mae'r rhan fwyaf o borthladdoedd switsh a thrawslif - SFP, SFP+, QSFP breakouts - yn terfynu yn LC, felly mae'r panel fel arfer yn dilyn yr offer.

Mae addaswyr FC, gyda'u cyplydd edafedd, yn dal i ymddangos mewn rhai safleoedd telathrebu, profi a mesur neu etifeddiaeth lle mae sgriw-ar gysylltiad yn gwrthsefyll dirgryniad. Mae paneli addaswyr MPO/MTP yn gategori gwahanol eto: maen nhw'n cario 8, 12 neu 24 o ffibrau mewn un ffurwl ac yn bodoli i wneud -dwysedd uchel a-ceblau wedi'u terfynu ymlaen llaw yn ymarferol, boncyff bwydo-a{{8}systemau casét yn y ganolfan ddata. Os ydych chi'n pwyso a mesur opsiynau dwysedd ar gyfer adeiladwaith trwchus, mae'r canllaw ymarferol hwn arcymharu LC â MTP/MPOyn werth ei ddarllen yn gyntaf.

Cyn i chi archebu, setlo ychydig o bethau: math o gysylltydd (SC, LC, FC, ST, MPO / MTP); sglein (UPC neu APC); adapter simplecs, deublyg neu cwad;modd-sengl neu amlfodd(ni ellir cymysgu'r rhain ar ddolen); ac a yw'r llongau panel wedi'u llwytho â addaswyr a pigtails neu'n foel. Llwybr byr penderfyniad cyflym:

• DewiswchSC/APCar gyfer PON, FTTH a'r rhan fwyaf o ddosbarthu mynediad.
• DewiswchLC, deublyg fel arfer, pan fydd dwysedd porthladd neu derfyniad ochr switsh yn gyrru'r dyluniad.
• DewiswchCCdim ond lle mae rhyngwyneb -gwrthsefyll edafu, sy'n gwrthsefyll dirgryniad wedi'i nodi.
• DewiswchMPO/MTPar gyfer boncyffion asgwrn cefn a cheblau dwysedd uchel a derfynwyd ymlaen llaw.

Wedi'i lwytho yn erbyn y Panel Clytiau Heb ei Llwytho

Un cwestiwn sy'n dal prynwyr oddi ar eu gwyliadwriaeth yw a yw'r panel yn cyrraeddllwythogneudadlwytho. Daw panel clwt ffibr wedi'i lwytho gyda'r addaswyr wedi'u gosod ac, yn aml, pigtails wedi'u-osod ymlaen llaw, felly dim ond sbïo a chlytio y mae'n rhaid i'r tîm maes ei wneud. Mae panel patch ffibr heb ei lwytho yn siasi gwag: rydych chi'n ychwanegu'r platiau addasydd a'r pigtails eich hun, sy'n rhoi hyblygrwydd i gymysgu mathau o gysylltwyr neu newid cyfluniad ond yn ychwanegu amser cynulliad ar y safle.

Dewiswch banel wedi'i lwytho pan fydd y math o gysylltydd wedi'i osod, mae'n bosibl ailadrodd cyfeintiau a'ch bod am leihau llafur yn y maes. Dewiswch wedi'i ddadlwytho pan fydd gan y prosiect newidynnau agored o hyd - gwahanol fathau o sglein ar draws safleoedd, trawsnewidiad rhwng safonau cysylltydd, neu awydd i stocio un siasi a'i boblogi yn ôl yr angen. Os ydych chi'n dal i benderfynu sut mae'r ffibrau hynny'n cael eu terfynu yn y lle cyntaf, mae'r gymhariaeth hon ocysylltwyr cyflym yn erbyn splicing ymasiadyn gydymaith defnyddiol. Y naill ffordd neu'r llall, gwnewch i gyflwr y cyflenwr gael ei lwytho neu ei ddadlwytho'n benodol ar y dyfynbris, oherwydd nid yw "panel patch" yn unig yn dweud wrthych beth sydd yn y blwch.

Gofyniad Splicing a Dylunio Hambwrdd Splice

Dim ond ceblau sydd wedi'u terfynu ymlaen llaw y mae rhai paneli; mae'n rhaid i eraill sbleisio ffibr sy'n dod i mewn. Os oes rhaid i'r cebl optegol gael ei asio â pigtails ar y safle, mae angen digon o hambyrddau sbleis, llewys sbleis a storfa i dorchi'r ffibr heb droadau tynn ar y panel. Mae cebl awyr agored tiwb rhydd, er enghraifft, yn dod â thiwbiau clustogi hir i mewn sydd angen rhywle i eistedd, felly gall hambwrdd sy'n iawn ar gyfer cebl dan do taclus gael ei llethu yn y maes.

Capasiti hambwrdd yw'r manylion y mae pobl yn eu hepgor. Mae hambwrdd sengl fel arfer yn dal nifer sefydlog o sbleisys a llewys amddiffynnol; rhagori arno ac mae technegwyr yn dechrau pentyrru ffibrau, sy'n gwneud cynnal a chadw diweddarach yn ddiflas ac yn peryglu'r union sbleisau rydych chi'n ceisio eu hamddiffyn. Cadarnhewch faint o ffibrau fydd yn cael eu sbleisio, bod digon o hambyrddau ar eu cyfer gydag ychydig o sbâr, boedpigtailsyn cael eu cynnwys neu eu harchebu ar wahân, ac y gellir dal i gyrraedd yr hambwrdd ar ôl i'r panel fod yn llawn. Os ydych chi eisiau'r cefndir ar yr ymuno ei hun, mae'r trosolwg hwn yn esboniopwrpas splicing ymasiad.

Ar gyfer ceblau sydd wedi'u terfynu ymlaen llaw, mae'n bosibl y bydd hambyrddau sbleis yn ddiangen, ac mae'r ffocws yn symud i blatiau addasydd, gosod ceblau a llwybro llinyn clwt ochr blaen yn lle hynny.

Radiws Mynediad Cebl, Llwybro a Thro

Nid yw digon o borthladdoedd yr un peth â rheolaeth ffibr dda. Mae'n rhaid i'r panel hefyd adael i geblau a chortynnau clwt fynd i mewn, eu llwybro a'u gadael heb ymladd. Gwiriwch y cyfeiriad mynediad yn erbyn y safle yn gyntaf - mae rhai paneli yn cymryd y cebl o'r cefn, eraill o'r ochr neu'r brig, ac mae angen chwarennau wedi'u selio ar gabinetau awyr agored. Dylai paneli rac roi pwynt gosod a rhyddhad straen i chi fel nad yw pwysau'r cebl sy'n dod i mewn byth yn tynnu ar y sbleisiau.

Y tu mewn, mae angen llwybr clir ar ffibrau, ac ni ddylai cortynnau clwt rwystro mynediad i'r addaswyr neu'r hambyrddau. Mae'n rhaid i'r llwybro hefyd barchu radiws tro: mae plygu ffibr yn dynnach na'i isafswm graddedig yn cynyddu colled mewnosod a, thros amser, gall gracio'r gwydr. Yn hytrach nag ymddiried mewn rhif rydych yn ei ddarllen yn rhywle, dilynwch y radiws tro lleiaf a nodwyd gan wneuthurwr y cebl a'r cysylltydd - tro-ffibrau ansensitif a ddiffinnir yn yITU-T G.657argymhelliad i oddef llwybro tynnach, ond y daflen fanyleb, nid gwaith dyfalu, yw'r awdurdod. Mae panel sy'n trin y ffynnon hon yn rhoi pwyntiau gosod i chi, llwybr mewnol llyfn, storfa slac, gwahaniad glân rhwng cebl sy'n dod i mewn acortynnau clwt, a lle i gael eich dwylo i mewn ar gyfer cynnal a chadw.

Labelu ac Ehangu yn y Dyfodol

Mae labelu'n cael ei anwybyddu wrth gaffael ac yna'n dod yn hollbwysig y tro cyntaf y mae'n rhaid i rywun olrhain cylched dan bwysau. Adnabod porthladd clir yw'r hyn sy'n gadael i dechnegydd brofi dolen, ynysu nam ac osgoi tynnu'r llinyn clwt anghywir - ac ar ffrâm fawr, mae labelu gwael yn dawel yn ychwanegu amser at bob galwad cynnal a chadw ac yn creu risg wirioneddol o ddatgysylltu gwasanaeth byw.

Ehangu yw'r hanner arall. Os defnyddir pob porthladd ar y diwrnod cyntaf, mae'r cais nesaf am wasanaeth yn golygu panel arall, mwy o le rac a mwy o geblau. Mae gadael safleoedd addaswyr sbâr, neu ddewis panel gyda phlatiau addasydd modiwlaidd, yn ei gwneud hi'n llawer haws ychwanegu capasiti neu newid mathau o gysylltwyr yn ystod uwchraddio yn hytrach na dechrau drosodd.

Mathau Panel Patch Ffibr Optegol wedi'u Cymharu

Canllaw Dewis Cyflym: Pa ODF ddylech chi ei ddewis?

Mae'r ffactorau uchod yn rhyngweithio, felly dyma farn gryno sy'n mapio senarios prosiect cyffredin i ragosodiad synhwyrol. Ei drin fel man cychwyn ac addasu ar gyfer eich gofod rac eich hun a rhyngwynebau offer.

Enghreifftiau Dethol Ymarferol

Enghraifft 1: Pwynt Dosbarthu FTTH Bach

Lluniwch bwynt dosbarthu ymyl palmant neu islawr yn bwydo clwstwr o danysgrifwyr o PON. Mae ceblau gollwng a dosbarthu yn dod i mewn, mae ffibrau'n cael eu rhannu'n bigtails, ac mae llinellau tanysgrifiwr yn cau allan. Yma mae ODF mount wal o 12 neu 24 craidd fel arfer yn ddigon, wedi'i ffitio ag addaswyr SC/APC i gadw colled dychwelyd yn isel ar gyfer y porthiant hollti. Mae'r cyfyngiadau sy'n brathu yn gorfforol: gofod wal cyfyngedig, cebl gollwng sydd angen rhyddhad straen priodol, a labelu'n ddigon clir fel y gall y technegydd nesaf ddod o hyd i'r tanysgrifiwr cywir heb olrhain pob ffibr. Cadarnhewch fod gan y blwch hambwrdd sbleis o faint ar gyfer y cyfrif, a bod yhollti PLCmae ei fwydo yn cael ei gyfrif yn y gyllideb ffibr. Ar gyfer y rhestr rhannau ehangach ar adeilad PON, mae hynCanllaw caffael cydrannau goddefol FTTHyn gyfeiriad defnyddiol.

Enghraifft 2: Gosod Rack Canolfan Ddata 1U

Mewn rhes canolfan ddata, mae gofod rac yn brin a rheolau dwysedd porthladd. Mae'r panel bron bob amser yn 19 modfedd, 1U lle bo'n bosibl, gyda phoblogaethAddaswyr deublyg LCneu MPO/MTP ar gyfer ceblau cefn{0}a-casét. Mae'r rhan fwyaf o ddolenni wedi'u-terfynu ymlaen llaw, felly mae splicing yn brin ac mae'r pwyslais yn symud i faes clwt blaen glân, labelu cywir a chynllun modiwlaidd sy'n caniatáu ichi ychwanegu casetiau yn ddiweddarach. Mae panel llithro 1U yn ennill ei le yma: pan fydd yn rhaid i dechnegydd ail-glytio rhes fyw, mae tynnu'r panel ymlaen yn curo gweithio'n ddall y tu ôl i'r addaswyr. Peidiwch â maint yn ôl porth cyfrif yn unig - gwiriwch fod digon o le i wisgo'r cortynnau clwt o flaen panel wedi'i lwytho'n llawn.

Enghraifft 3: Ystafell Telathrebu gyda Gofyniad Splicing

Pan fydd cebl optegol awyr agored yn glanio mewn ystafell telathrebu ac yn gorfod cael ei rannu'n bigtails, mowntin rac ODF gyda hambyrddau sbleis priodol yw'r offeryn cywir. Mae angen atgyweiriad a lleddfu straen ar y cebl wrth ddod i mewn, sylfaen ar gyfer unrhyw aelod cryfder metelaidd os yw dyluniad y cebl yn galw amdano, amddiffyniad sbleis, a digon o le storio i coil llacio heb droadau tynn. Mae'r gallu yma fel arfer yn 24, 48 craidd neu fwy, gydag addaswyr SC neu LC wedi'u dewis i gyd-fynd â'r rhyngwyneb trosglwyddo neu OLT, a mynediad cefn neu ochr i weddu i gynllun y rac. Os yw'r cyfrif neu'r amlder cynnal a chadw yn uchel, mae camu o 1U i 2U yn talu amdano'i hun yn yr ystafell waith. Mae panel wedi'i lwytho - addaswyr a pigtails cyn-wedi'u gosod, mewn aBlwch 24 craidd gyda hambwrdd sbleisarddull adeiladu - yn byrhau'r gwaith maes; mae siasi heb ei lwytho yn masnachu hynny am hyblygrwydd.

Camgymeriadau Cyffredin i'w Osgoi

Dewis yn ôl cyfrif ffibr yn unig

Nid yw panel 48-craidd yn well yn awtomatig nag un 24-craidd. Os yw'r llwybro mewnol yn gyfyng neu os yw'r hambyrddau'n anodd eu cyrraedd, mae'r rhif mwy yn prynu gosodiad anoddach i chi. Pwyso'r capasiti ynghyd ag uchder rac, math o addasydd, gofod hambwrdd a llwybro.

Anwybyddu mynediad cynnal a chadw

Mae rhai paneli'n edrych yn gryno ac yn troi allan i fod yn ddiflas i'w gwasanaethu ar ôl eu rheseli. Os yw'r cliriad blaen yn dynn, mae panel sefydlog yn gwneud pob newid yn y dyfodol yn galetach; lle mae dolenni'n cael eu hailgyflunio'n aml, mae'r math llithro fel arfer yn arbed mwy nag y mae'n ei gostio.

Cymysgu mathau o gysylltwyr heb gynllun

Nid yw SC, LC, FC ac MPO yn gyfnewidiol, ac nid yw llathryddion APC ac UPC ychwaith. Cadarnhewch y cysylltydd a'r sglein a ddefnyddir gan y cebl, pigtail, transceiver, OLT, switsh neu offer trawsyrru cyn i chi archebu, neu byddwch yn berchen ar banel na all baru â'r rhwydwaith.

Anghofio ehangu yn y dyfodol

Mae panel wedi'i feddiannu'n llawn ar y diwrnod cyntaf yn broblem a ohiriwyd, na chaiff ei hosgoi. Archebwch borthladdoedd sbâr neu dewiswch ddyluniad modiwlaidd pan fydd y rhwydwaith yn debygol o dyfu.

Yn edrych dros gyfeiriad mynediad cebl

Os nad yw'r cofnod yn cyfateb i'r safle - cefn, ochr, top neu waelod - mae'r gosodiad yn mynd yn anniben ac anaml y bydd y rhyddhad straen yn dod i ben lle mae ei angen arnoch. Cadarnhewch y cyfeiriad yn erbyn gosodiad y rac neu'r wal o'ch blaen.

Beth i'w Ddweud Wrth Eich Cyflenwr Cyn Gofyn am Ddyfynbris

Mae dyfynbris cywir yn dibynnu ar ychydig o fanylion. Anfonwch y rhain a gall cyflenwr argymell y panel cywir yn hytrach na pheidio â dilyn y model safonol rhataf:

• Cymhwysiad - FTTH, canolfan ddata, ystafell telathrebu, LAN menter neu gabinet awyr agored
• Math gosod - mownt rac, mownt wal neu awyr agored
• Maint rac - 19-modfedd, ac 1U, 2U neu uchder personol
• Cyfrif ffibr - 12, 24, 48, 72, 96, 144 neu arall
• Math o addasydd - SC, LC, FC, ST, MPO/MTP
• Pwyleg - UPC neu APC
• Math ffibr - modd sengl - neu amlfodd
• Splicio - gyda neu heb hambyrddau sbleis
• Panel wedi'i lwytho neu ei ddadlwytho
• Cyfeiriad mynediad cebl
• Gofynion llinyn y mochyn a llinyn clwt
• Anghenion labelu a phecynnu
• Disgwyl ehangu yn y dyfodol

Rhestr Wirio Arolygu: Dilysu'r Panel wrth Gyrraedd

Unwaith y bydd y paneli'n cyrraedd, mae gwiriad cyflym sy'n dod i mewn yn arbed galar ar y safle. Y tu hwnt i'r cyfrif amlwg, cadarnhewch y manylion y mae cyflenwyr yn eu tocio o bryd i'w gilydd i gyrraedd pris:

• Mae cyfrif a math yr addasydd yn cyd-fynd â'r gorchymyn, ac mae'r sglein (APC neu UPC) yn gywir
• Os cânt eu llwytho, pigtails yw'r cysylltydd cywir, hyd a math ffibr, ac maent yn eistedd yn lân
• Mae hambyrddau sbleis yn bresennol yn y nifer a gytunwyd, gyda chynhwysedd llewys a slac
• Mae deunydd tai a gorffeniad yn cyfateb i fanyleb - ar gyfer unedau awyr agored, gwiriwch y sgôr selio a IP
• Mae chwarennau cebl, cit mowntio, labeli a'r pecyn ategol i gyd yn y blwch
• Darperir data prawf colled a dychwelyd mewnosod lle yr addawyd

Os yw'r adeilad yn cynnwys offer terfynu yn yr un rac, mae'r llwybr hwn ymlaengosod panel clwt a switshyn cwmpasu'r dilyniant ar-safle.

Cwestiynau Cyffredin

Casgliad

Mae'r panel patch ffibr optegol cywir yn cyfateb i lawer mwy na chyfrif ffibr. Mae'n cyd-fynd â'r amgylchedd gosod, y cysylltydd a'r sglein y mae eich rhwydwaith yn ei ddefnyddio eisoes, y dull splicing, y mynediad cebl, y gofod llwybro, y ffordd y caiff ei gynnal a'r ystafell y mae'n ei gadael i dyfu. Mae safle FTTH bach yn cael ei wasanaethu'n dda gan mount wal gryno ODF; mae canolfan ddata yn gogwyddo tuag at banel rac LC neu MPO dwysedd uchel; ystafell telathrebu cymryd cebl awyr agored fel arfer eisiau ODF rac gyda hambyrddau priodol a rheoli cebl.

Diffiniwch yr amgylchedd a'r paramedrau allweddol cyn i chi archebu, rhannwch nhw gyda'ch cyflenwr, a gwiriwch y panel yn eu herbyn wrth gyrraedd. Y ddisgyblaeth honno sy'n cynhyrchu panel sy'n haws ei osod, yn haws ei gynnal ac yn ddibynadwy am oes y rhwydwaith.
