Beth Yw ODF? Esboniad o Ffrâm Dosbarthu Optegol

Ffrâm ddosbarthu optegol, fel arfer wedi'i byrhau i ODF ac a elwir weithiau'n ffrâm ddosbarthu ffibr optig, yw'r pwynt strwythuredig lle mae ceblau ffibr optig yn cael eu terfynu, eu hollti, eu clytio a'u hamddiffyn. Fe welwch ODFs mewn ystafelloedd telathrebu, rhwydweithiau FTTH, canolfannau data, adeiladau menter a systemau cyfathrebu diwydiannol. Mae'r canllaw hwn wedi'i ysgrifennu o safbwynt peirianwyr sy'n cefnogi rhwydwaith dosbarthu optegol (ODN) a phrosiectau mynediad ffibr, felly nid yn unig y nod yw rhestru'r mathau ODF sy'n bodoli, ond eich helpu i gydweddu ffrâm â'ch cyfrif ffibr, gofod gosod, fformat cysylltydd, gofynion sbleis a-cynllun ehangu tymor hir.

Pan fydd prynwyr yn cymharu opsiynau, anaml y cwestiwn ymarferol yw "pa fathau sydd ar gael?" Fel arfer "pa fath ODF sy'n cyd-fynd â'm safle mewn gwirionedd, a beth sydd angen i mi ei gadarnhau gyda'r cyflenwr cyn i mi osod yr archeb?" Mae'r adrannau isod yn ateb y ddau, ac mae'r erthygl yn gorffen gyda chanllaw dethol, rhestr wirio manyleb, enghreifftiau o gyfluniad wedi'i weithio a Chwestiynau Cyffredin.

Beth Yw anFfrâm Dosbarthu Optegol(ODF)?

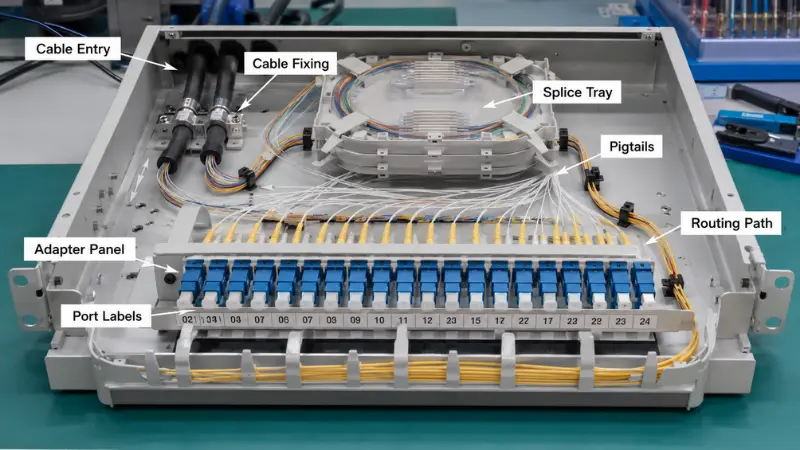

Mae ffrâm ddosbarthu optegol yn amgaead rheoli ffibr a ddefnyddir i derfynu, sbeisio, clytio, amddiffyn a threfnu ffibrau optegol. Mae ceblau sy'n dod i mewn wedi'u cysylltu â ffibrau sy'n mynd allan, pigtails, cortynnau patsh neu gydrannau goddefol fel holltwyr, a chedwir pob cysylltiad wedi'i labelu, ei ddiogelu ac yn hygyrch ar gyfer cynnal a chadw yn lle ei adael yn rhydd y tu mewn i flwch.

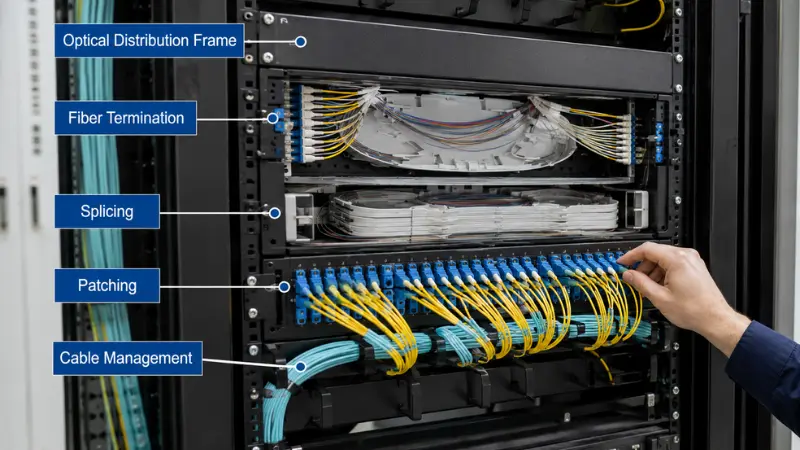

Mewn gweithrediad dyddiol, mae ODF wedi'i ddylunio'n dda yn cefnogi terfynu ffibr, amddiffyniad sbleis ymasiad, llwybro llinyn patsh, storfa slac cebl, amddiffyn cysylltydd a phrofi neu ailgyflunio rhwydwaith. Y rheswm pam mae hyn yn bwysig yw concrid yn hytrach na chosmetig: pan fydd nam yn ymddangos y tu allan i oriau gwaith, mae ffrâm gyda rhif porthladd clir a hambyrddau sbleis hygyrch yn gadael i dechnegydd ynysu a thrwsio'r ddolen mewn munudau, tra bod ffrâm orlawn, heb ei labelu yn troi'r un swydd yn oriau o olrhain ffibrau â llaw. Mae llawer o'r un swyddogaethau terfynu ac amddiffyn hefyd yn ymddangos yn grynoterfynell ffibr optig a blychau dosbarthudefnyddio yn nes at y tanysgrifiwr, a dyna pam y ddau deulu cynnyrch yn hawdd i'w drysu. Dychwelwn at y gwahaniaeth hwnnw yn ddiweddarach.

Prif Mathau o Fframiau Dosbarthu Optegol

Gellir grwpio ODFs yn ôl dull mowntio, amgylchedd gosod, cynhwysedd, strwythur mewnol a chymhwysiad. Y categorïau mwyaf cyffredin yw mowntin rac, mownt wal, awyr agored, rheilen DIN, holltwr PLC a fframiau modiwlaidd dwysedd uchel. Mae pob adran isod yn ymdrin â beth yw'r math, ble mae'n ffitio, ac un manylyn ymarferol sy'n aml yn cael ei anwybyddu wrth ddethol.

Rack Mount ODF

Mae mownt rac ODF yn gosod rac offer safonol 19 modfedd ac mae'n geffyl gwaith ar gyfer ystafelloedd telathrebu, canolfannau data, swyddfeydd canolog, ystafelloedd gweinyddion a cheblau asgwrn cefn menter. Fe'i cynigir fel arfer mewn uchder 1U, 2U, 3U neu 4U, ac mae'n integreiddio'n lân â switshis, llwybryddion a phaneli clwt wrth ei ochr. Fel canllaw bras, mae uned 1U yn aml yn cario hyd at 24 o ffibrau, uned 2U o gwmpas 48 i 96 o ffibrau, ac unedau 3U i 4U 96 i 144 o ffibrau neu fwy. Mae'r ffigurau hyn yn symud yn sylweddol gyda fformat addasydd, felly bydd ffrâm sy'n defnyddio paneli LC neu MPO dwysedd uchel yn ffitio llawer mwy o ffibrau fesul U nag un sy'n defnyddio SC.

Y manylion sy'n pennu defnyddioldeb-tymor hir yw'r dewis rhwng dyluniad drôr sefydlog a drôr llithro. Mae ffrâm sefydlog yn symlach, yn fwy sefydlog ac yn gost is, sy'n gweddu i gysylltiadau asgwrn cefn sefydlog sy'n newid yn anaml. Mae drôr llithro yn gadael i'r hambwrdd dynnu ymlaen ar gyfer splicing ac arolygu, sef y dewis gorau ar unrhyw ffrâm a fydd yn gweld symudiadau aml, ychwanegu a newid. Cyn nodi math llithro, cadarnhewch fod digon o gliriad o flaen y rac i'r drôr ymestyn yn llawn, oherwydd mae'n anodd cynnal ffrâm dwysedd uchel na ellir ei hagor mewn eil dynn.

Wal Mount ODF

Mae mownt wal ODF yn gosod wal yn uniongyrchol yn hytrach nag eistedd y tu mewn i rac, felly dyma'r dewis naturiol lle nad oes rac yn bodoli neu lle mae'r gofod yn dynn: ystafelloedd telathrebu bach, adeiladau swyddfa, isloriau fflatiau, pwyntiau dosbarthu llawr a chofnodion adeilad FTTH. Mae fel arfer yn gryno, yn cloi ac yn addas ar gyfer cyfrif ffibr cymedrol fel 12, 24 neu 48 craidd.

Wrth ddewis uned mowntio wal, mae cyfeiriad mynediad y cebl yn bwysicach nag y mae'n ymddangos yn gyntaf. Mae ffrâm wedi'i gosod mewn codwr neu siafft gul yn aml angen mynediad gwaelod neu ochr yn hytrach na mynediad cefn, oherwydd yn syml iawn nid oes lle y tu ôl i'r blwch i lwybro cebl heb dro sydyn. Cadarnhewch y cyfeiriad mynediad, cynhwysedd hambwrdd sbleis mewnol, cynllun panel addasydd a'r gofod sydd ar gael ar gyfer torchi ffibr cyn archebu, nid ar ôl i'r blwch fod ar y wal yn barod.

ODF awyr agored

Mae ODF awyr agored yn terfynu ac yn dosbarthu ffibr mewn lleoliadau agored neu led-agored megis pwyntiau mynediad FTTH, cypyrddau telathrebu awyr agored, dosbarthu wedi'i osod ar bolyn, band eang gwledig a safleoedd diwydiannol. Yn wahanol i ffrâm dan do, mae uned awyr agored yn byw neu'n marw ar ei selio amgylcheddol, felly dim ond hanner y fanyleb yw cyfrif porthladdoedd.

Y ffigur i'w angori yw'r sgôr amddiffyn rhag mynediad a ddiffinnir yn y safon ryngwladolIEC 60529 (y cod IP). Yn ymarferol, mae IP54 yn golygu-wedi'i warchod gan lwch ac yn gallu gwrthsefyll dŵr yn tasgu, a all fod yn addas ar gyfer safle cysgodol neu wedi'i osod ar y cabinet; Mae IP65 yn golygu llwch sy'n dynn ac wedi'i ddiogelu rhag jetiau dŵr pwysedd isel, sy'n isafswm mwy realistig ar gyfer ffrâm sy'n agored i'r tywydd yn llwyr; ac mae IP66 i IP68 yn ychwanegu jetiau cryfach neu drochi dros dro. Sylwch nad yw sgôr trochi uwch yn awgrymu ymwrthedd jet yn awtomatig, oherwydd bod y ddau yn brofion ar wahân, felly efallai y bydd angen sgôr ddeuol ar safle sy'n gweld glaw gyrru a dŵr llonydd. Ochr yn ochr â'r ffigur IP, gwiriwch ymwrthedd UV, dyluniad y chwarren cebl, ymwrthedd cyrydiad y tai, y dull cloi a sut y rheolir anwedd. Ffrâm awyr agored sydd wedi'i selio'n wael yw un o achosion mwyaf cyffredin namau sy'n gysylltiedig â lleithder flynyddoedd ar ôl ei gosod.

DIN Rheilffordd ODF

Mae rheilffordd DIN ODF yn uned gryno sy'n troi ar reilffordd DIN y tu mewn i gabinet trydanol neu gae rheoli diwydiannol, ac fe'i hadeiladir ar gyfer cyfrif ffibr isel mewn systemau awtomeiddio, cyfathrebu pŵer, offer grid smart, cypyrddau rheoli cludiant a rhwydweithiau ffatri. Ei werth yw integreiddio: mae'n dod â therfyniad ffibr ac amddiffyniad i'r un panel â'r gwifrau trydanol heb fynnu rac ar wahân.

Ar gyfer gwaith diwydiannol, edrychwch heibio'r cyfrif ffibr i'r amgylchedd mecanyddol. Mae dirgryniad, dyfnder cabinet sydd ar gael, gofynion sylfaen a rhyddhad straen cebl i gyd yn effeithio ar p'un a fydd y ffrâm yn aros yn ddibynadwy, a dylid trefnu'r llwybr ffibr fel y gall technegydd gyrraedd cysylltwyr heb darfu ar ddargludyddion pŵer cyfagos.

PLC Llorweddol ODF

Mae holltwr PLC ODF yn gartref i holltwyr optegol goddefol y tu mewn i'r ffrâm fel bod un ffibr bwydo wedi'i rannu'n lawer o ffibrau tanysgrifiwr, sy'n ei gwneud yn floc adeiladu craidd o rwydweithiau mynediad FTTH, GPON ac EPON wedi'u safoni mewn cyfeiriadau megis yArgymhellion ITU-T G.984 GPON. Gall ffrâm sengl gyfuno terfynu, gosod hollti, clytio a rheoli ceblau, sy'n cadw gosodiad rhwydwaith optegol goddefol yn daclus. Mae cyfluniadau nodweddiadol yn rhedeg o 1 × 8 hyd at 1 × 32 neu 1 × 64, ac mae'r gymhareb gywir yn dibynnu ar y gyllideb gyswllt a dwysedd tanysgrifiwr y prosiect.

Mae dau bwynt peirianneg yn werth cynllunio ar eu cyfer. Yn gyntaf, mae'r gymhareb hollt yn gyrru cynllun y porthladd a'r gofod cynnal a chadw, oherwydd bod holltwr 1 × 32 yn bwydo llawer mwy o addaswyr allbwn nag 1 × 8, ac mae angen lle i'r allbynnau hynny gael eu clytio a'u labelu heb orlenwi. Mae hefyd yn helpu i benderfynu'n gynnar rhwng hollti canoledig ar un nod a hollti wedi'i ddosbarthu ar draws y rhwydwaith, mae masnach-wedi'i hegluro'n dda yn y trosolwg hwn omathau hollti optegol. Yn ail, mae gosodiadau PON bron bob amser yn defnyddio cysylltwyr onglog -sglein (APC). Y rheswm yw colli dychweliadau: mae adlewyrchiadau mewn coeden oddefol a rennir yn diraddio ansawdd signal pob tanysgrifiwr ar y gangen, ac mae wynebau pen APC yn atal yr adlewyrchiadau hynny yn llawer gwell na'r rhai gwastad -caboledig. Cadarnhewch y gymhareb hollti, sglein y cysylltydd, gosodiad mewnbwn ac allbwn, gofod hambwrdd sbleis sydd ar gael a chynllun labelu cyn archebu, a phorihollti PLCopsiynau i gyd-fynd â'r union gymhareb sydd ei hangen ar eich dyluniad.

ODF Modiwlaidd Dwysedd Uchel {0}

Mae ODF modiwlaidd dwysedd uchel wedi'i gynllunio ar gyfer cyfrifiadau ffibr mawr mewn rac neu arwynebedd llawr cyfyngedig, a dyma'r dewis safonol ar gyfer canolfannau data, swyddfeydd canolog, asgwrn cefn cludwyr, campysau mawr a phwyntiau cydgrynhoi sydd angen lle i dyfu. Yn lle un panel sefydlog, mae'r systemau hyn yn defnyddio paneli addasydd modiwlaidd, casetiau symudadwy, hambyrddau sbleis lluosog a llwybrau llwybro peirianyddol, ac maent yn aml yn cefnogi rhyngwynebau LC neu MPO/MTP.

Y camgymeriad i'w osgoi yma yw dewis ar y cyfrif porthladd uchaf yn unig. Ar ddwysedd uchel iawn, mae cortynnau clwt yn tyrru gyda'i gilydd, mae'r gofod mynediad blaen yn mynd yn dynn, ac mae ffrâm wedi'i gorlenwi yn gwahodd datgysylltiad damweiniol o'r porthladd anghywir yn ystod gwaith cynnal a chadw. Y cwestiwn penderfynu ar gyfer-gwaith dwysedd uchel, gan gynnwys y dewis arae LC-yn erbyn-a gwmpesir yn hwncanllaw ymarferol i LC yn erbyn MTP/MPO, yw a all technegwyr gyrraedd porthladdoedd o hyd, rheoli cortynnau clwt a chadw radiws tro unwaith y bydd y ffrâm wedi'i llwytho'n llawn.

Tabl Cymharu Mathau ODF

Mae ystodau gallu yn werthoedd nodweddiadol yn unig ac yn amrywio yn ôl dyluniad cynnyrch, fformat addasydd a chyfluniad cyflenwyr. Cadarnhewch yr union gyfrif ffibr a'r opsiynau panel yn erbyn y daflen ddata bob amser.

Canllaw Dewis ODF Cyflym

Os mai dim ond cyfeiriad cyflym sydd ei angen arnoch tuag at y categori cywir, mae'r tabl isod yn mapio sefyllfaoedd prosiect cyffredin i fan cychwyn addas. Ei drin fel rhestr fer, yna gwirio'r manylion gan ddefnyddio'r rhestr wirio ymhellach i lawr.

Sut i Ddewis yr ODF Cywir ar gyfer Eich Prosiect?

Nid dewis blwch gyda digon o borthladdoedd yn unig yw dewis ODF. Rhaid i ffrâm ffitio'r dyluniad cyfan, felly dylid cadarnhau'r ffactorau isod i gyd cyn eu prynu.

Cyfrif Ffibr ac Ehangu yn y Dyfodol

Dechreuwch â nifer y ffibrau sydd eu hangen arnoch i derfynu, sbeisio neu glytio heddiw, yna ychwanegu cronfa wrth gefn. Nid yw ffrâm o faint yn union i 24 ffibr heddiw yn gadael unrhyw le pan fydd y safle'n tyfu i 48, ac mae gallu ôl-osod yn ddiweddarach fel arfer yn costio mwy na'i brynu nawr. Yn ymarferol, mae llawer o brosiectau yn cadw 20 i 50 y cant o gapasiti sbâr ar gyfer cysylltiadau yn y dyfodol, ffibrau wrth gefn ac uwchraddio. Gofynnwch faint o ffibrau sy'n dod i mewn, faint sy'n mynd allan, a fydd mwy o ddefnyddwyr neu adeiladau yn cael eu hychwanegu, ac a all yr hambwrdd sbleis a chynhwysedd yr addasydd amsugno'r twf hwnnw.

Gofod Gosod

Y lleoliad sy'n pennu'r math i raddau helaeth. Mae rac 19 modfedd presennol yn pwyntio at ffrâm mowntio rac; safle sydd â gofod wal yn unig yn pwyntio at ffrâm mowntio wal; mae rhediad ffibr y tu mewn i gabinet diwydiannol yn pwyntio at ffrâm reilffordd DIN; ac mae gosodiad sy'n agored i law, llwch neu siglenni tymheredd yn diystyru uned dan do safonol o blaid un awyr agored. Mesurwch y gofod go iawn sydd ar gael, gan gynnwys dyfnder rac neu gliriad drôr, cyn ymrwymo i fodel.

Amgylchedd Dan Do yn erbyn Awyr Agored

Nid yw fframiau dan do ac awyr agored yn gyfnewidiol. Mae unedau dan do yn addas ar gyfer mannau gwarchodedig fel ystafelloedd offer, swyddfeydd a thoiledau telathrebu, lle nad selio yw'r flaenoriaeth. Mae angen amddiffyniad amddiffynadwy ar unedau awyr agored rhag lleithder, llwch, cyrydiad ac UV, a dyna pam mae'r sgôr IP, deunydd tai, selio drws, dyluniad chwarren, strwythur cloi ac ystod tymheredd i gyd yn perthyn i'r fanyleb. Ymdrinnir â'r gwahaniaethau rhwng trin dan do ac awyr agored, gan gynnwys mathau o geblau a llwybrau, yn y canllaw hwngosod cebl ffibr dan do ac awyr agored. Mae defnyddio ffrâm dan do yn yr awyr agored yn achos aml y gellir ei osgoi o lai o ddibynadwyedd.

Math o Gysylltydd ac Addasydd

Gellir ffurfweddu ODFs gydag addaswyr SC, LC, FC neu ST, ac mae'r dewis cywir yn dilyn y cortynnau clwt presennol, pigtails a rhyngwynebau offer gweithredol. Fel patrwm cyffredinol,Cysylltwyr SCyn gyffredin mewn telathrebu a FTTH,Cysylltwyr LCdominyddu-dwysedd uchel gwaith canolfan ddata a menter, mae FC yn ymddangos mewn rhai telathrebu ac offeryniaeth, ac mae ST wedi goroesi mewn rhwydweithiau etifeddol. Cadarnhewch y fformat yn erbyn y paruaddaswyr ffibr optigrydych yn bwriadu defnyddio.

Mae math Pwyleg yn haeddu sylw cyfartal. Mae wynebau pen UPC (fflat, ychydig yn gromen) fel arfer yn arwain at golled dychweliad o tua 50 dB, tra bod wynebau pen APC (ongl 8-gradd) yn cyrraedd tua 65 dB trwy adlewyrchu golau strae i'r cladin yn hytrach nag yn ôl i lawr y ffibr, a dyna pam mae APC yn safonol mewn cymwysiadau fideo PON ac RF. Ni ddylid paru'r ddau â'i gilydd: mae cysylltiad APC i UPC yn achosi colled gosod uchel a gall niweidio wynebau pen y ffurwl yn gorfforol. Os ydych chi'n pwyso a mesur yr opsiynau, mae'r esboniad hwn oMathau sglein PC, UPC ac APCyn cwmpasu'r gwahaniaethau yn fanwl.

Cynhwysedd Hambwrdd Splice

Os bydd y ffrâm yn cael ei defnyddio ar gyfer splicing ymasiad, mae'n rhaid i gapasiti'r hambwrdd mewnol gyd-fynd â'r cyfrif ffibr, nid cyfrif yr addasydd yn unig. Camgymeriad cyffredin a rhwystredig yw prynu ffrâm gyda digon o borthladdoedd addasydd ond rhy ychydig o hambyrddau. Fel rheol gynllunio, mae hambwrdd sbleis fel arfer yn dal 12 neu 24 o sbleisys gwarchodedig, felly mae angen tua un i ddau hambwrdd yn fras ar hambwrdd â 24 o ffibr, swydd 48-ffibr dau i bedwar, ac ati. Pan fydd hambyrddau'n rhedeg yn fyr, mae'r symptomau'n rhagweladwy: nid oes gan lewys crebachu gwres unrhyw le i eistedd, ni ellir torchi ffibrau o fewn eu radiws plygu lleiaf, mae cynnal a chadw yn golygu ail-ymyrryd â sbleisiau presennol, ac mae ehangu yn y dyfodol yn dod yn lletchwith. Yn unol â'r arferion a grynhoir gan yCymdeithas ffibr optig, mae ceblau mangre fach yn gyffredinol yn gofyn am radiws tro o tua 25 mm ar ôl eu gosod, a bydd ffrâm na all ddal y radiws hwnnw'n codi colled mewnosod yn dawel. Cynllunio cyfrif hambwrdd, storio llawes a'r llwybr llwybro gyda'i gilydd, ac adolygu eichpigtails ffibrochr yn ochr â'r ffrâm fel bod terfyniadau a hambyrddau yn gydnaws. Os ydych chi'n dal i benderfynu rhwng splicing a maes-cysylltwyr gosod, mae'r gymhariaeth hon osplicing ymasiadyn gyfeirnod defnyddiol.

Mynediad Cebl a Mynediad Cynnal a Chadw

Mae cyfeiriad mynediad cebl yn gyfyngiad byd go iawn, nid yn fanylyn. Mae fframiau'n cefnogi mynediad cefn, ochr, top neu waelod, ac mae diffyg cyfatebiaeth â chynllun y safle yn gorfodi troadau sydyn neu lwybr blêr. Mae mynediad cynnal a chadw yn dilyn yr un rhesymeg: mae drôr llithro neu ddyluniad mynediad blaen yn haws gweithio ynddo ar gyfer rhwydweithiau sy'n newid yn aml, tra bod strwythur sefydlog yn dderbyniol ar gyfer dolenni sefydlog heb lawer o newidiadau. Gall fod yn anodd gwasanaethu ffrâm sy'n edrych yn gryno ar bapur unwaith y bydd y ceblau i mewn.

Labelu a Rheoli Ceblau

Mae labelu clir yn arbed amser yn ystod diffygion ac uwchraddio, ac mewn fframiau mwy mae labelu gwael yn achosi cysylltiadau anghywir, ynysu namau hirach a thoriadau y gellir eu hosgoi. Mae ffrâm dda yn caniatáu rhifo porthladdoedd penodol, gofod label pwrpasol, modrwyau llwybr llinyn clwt, pwyntiau clymu, man storio slac a gwahaniad rhwng ceblau sy'n dod i mewn a chortynnau clwt. Cadwch y llwybro eichcortynnau clwtwedi'i gynllunio o'r dechrau yn hytrach na'i ychwanegu fel ôl-ystyriaeth.

Rhestr Wirio Manyleb ODF Cyn Gofyn am Ddyfynbris

Mae paratoi'r manylion hyn cyn cysylltu â chyflenwr yn byrhau'r-ac-yn ôl ac yn lleihau'r risg o dderbyn y ffurfweddiad anghywir.

• Cyfanswm y ffibrau i derfynu nawr, ynghyd â'r ganran wrth gefn ar gyfer twf yn y dyfodol.
• Gosodiad dan do neu awyr agored, ac ar gyfer awyr agored, y sgôr IP targed.
• Dull mowntio: 19- rac modfedd U-uchder, wal, polyn, rheilen DIN neu gabinet.
• Fformat cysylltydd ac addasydd (SC, LC, FC neu ST) a sglein (UPC neu APC).
• Math o linyn y mochyn a llinyn clwt, hyd a maint.
• Nifer yr hambyrddau sbleis a'r cynhwysedd sydd ei angen fesul hambwrdd.
• Cymhareb hollti a sefyllfa hollti, ar gyfer prosiectau PON.
• Cyfeiriad mynediad cebl a'r cebl y tu allan i ddiamedr neu faint chwarren.
• Cynllun rhifo labelu a phorth.
• Strwythur sefydlog neu lithro, a'r ochr mynediad gofynnol.

Ffurfweddiadau enghreifftiol ODF

Mae tair senario ddienw yn dangos sut mae’r ffactorau uchod yn cyfuno’n ymarferol.

Pwynt dosbarthu adeilad FTTH bach

Ar gyfer 24 ffibr gyda pigtails SC/APC y tu mewn i riser, mae mownt wal gryno ODF gyda dau hambwrdd sbleis a mynediad cebl gwaelod neu ochr yn ddigon fel arfer. Mae cadw ychydig o borthladdoedd sbâr yn gadael lle ar gyfer unedau ychwanegol yn yr adeilad heb ychwanegu ail ffrâm.

Cydgasglu canolfan ddata

Ar gyfer 96 o ffibrau ar LC mewn eil brysur, mae rac llithro 2U dwysedd uchel ODF gyda mynediad blaen a mynediad cebl deuol yn cadw clytio yn hylaw ac yn amddiffyn radiws tro o dan lwyth llinyn trwm. Mae'r drôr llithro yn bwysig yma oherwydd mae newidiadau'n digwydd yn aml.

Mynediad FTTH gwledig ar bolyn

Ar gyfer rhaniad bwydo tuag at lawer o danysgrifwyr, ffrâm ddosbarthu hollti awyr agored â sgôr IP65 neu uwch, wedi'i ffitio âholltwr 1×32a chysylltwyr SC/APC, sy'n trin yr hollti a'r amlygiad amgylcheddol mewn un clostir.

Dewis ODF fesul Cais

Rhwydweithiau Mynediad FTTH a PON

Mae gwaith FTTH yn tueddu i ddefnyddio fframiau mowntio wal dan do, fframiau awyr agored mewn mannau mynediad agored, a fframiau hollti PLC lle bynnag y mae angen hollti goddefol. Mae islawr, ystafell telathrebu neu bwynt dosbarthu llawr fel arfer yn galw am uned gosod wal; mae lleoliad allanol yn galw am -leoliad awyr agored; ac mae nod hollti yn galw am ffrâm hollti sy'n integreiddio'r holltwr â therfyniad. I gael golwg ehangach ar yr hyn y mae adeilad goddefol ei angen, mae hynCydrannau goddefol FTTHmae canllaw caffael yn gydymaith defnyddiol.

Canolfannau Data ac Ystafelloedd Telathrebu

Mae'r amgylcheddau hyn yn ffafrio fframiau modwlar mowntio rac a-dwysedd uchel, ac yn gyffredinol maent yn galw am gyfrifau ffibr uchel, addaswyr dwysedd uchel LC, llwybro llinynnau clwt glân, labelu dibynadwy a lle i ehangu. Mewn raciau trwchus, mae rheolaeth cebl yn cario cymaint o bwysau â dwysedd porthladd amrwd.

Adeiladau Menter a Rhwydweithiau Campws

Yma mae'r ffrâm gywir yn dibynnu ar y dyluniad asgwrn cefn. Mae prif ystafell offer yn aml yn defnyddio ffrâm mowntio rac, tra bod pwyntiau dosbarthu llawr yn defnyddio fframiau mowntio wal. Ar draws campws aml-adeilad, mae ODFs yn terfynu'r ffibrau asgwrn cefn ac yn darparu man clytio glân rhwng adeiladau, switshis ac ystafelloedd offer.

Rhwydweithiau Cabinet Diwydiannol a Rheoli

Mae rhwydweithiau diwydiannol yn pwyso ar fframiau rheilffordd DIN neu unedau gosod wal cryno. Rhaid i'r ffrâm ffitio'r cabinet rheoli, cysgodi ffibrau rhag straen mecanyddol a gadael i dechnegwyr gyrraedd cysylltwyr heb gyffwrdd â'r gwifrau trydanol, gyda dirgryniad, llwch, tymheredd y cabinet a rhyddhad straen i gyd wedi'u cynnwys.

ODF yn erbyn Panel Patch Ffibr yn erbyn Blwch Dosbarthu Ffibr

Mae prynwyr yn aml yn drysu'r tri hyn oherwydd bod pob un ohonynt yn rheoli cysylltiadau ffibr, ac eto nid ydynt yr un peth. Fel arfer ODF yw'r uned fwyaf cyflawn, sy'n cyfuno paneli addasydd, hambyrddau sbleis, llwybro ceblau, storio slac a diogelu. Mae panel clwt ffibr yn canolbwyntio mwy ar glytio cysylltiol y tu mewn i rac, er bod rhai yn cynnwys hambyrddau sbleis. Mae blwch dosbarthu ffibr fel arfer yn llai ac yn eistedd yn agosach at ddefnyddwyr terfynol, mewn adeiladau FTTH, pwyntiau llawr neu leoliadau mynediad awyr agored.

Ffordd fer o benderfynu: defnyddiwch ODF pan fyddwch angen terfyniad strwythuredig, asio, clytio a rheoli gyda'i gilydd; defnyddio panel clwt pan fydd arnoch angen clytsio rhesel yn bennaf ger offer gweithredol; a defnyddiwch flwch dosbarthu pan fydd angen dosbarthiad cryno arnoch yn agos at ddefnyddwyr. Gan fod enwi'n amrywio rhwng cyflenwyr a marchnadoedd, barnwch y strwythur, y capasiti a'r swyddogaeth wirioneddol yn hytrach na'r label ar y daflen ddata. Mae hyn yn edrych yn ddyfnach ar ygwahaniaethau rhwng ODF a phanel clwt ffibryn werth ei ddarllen os yw'r ffin yn dal i deimlo'n aneglur.

Camgymeriadau Cyffredin Wrth Ddewis ODF

Dewis yn ôl Cyfrif Porthladd yn unig

Mae cyfrif porthladdoedd yn bwysig, ond nid yw'n ddigon ar ei ben ei hun. Mae capasiti sbleis, mynediad cebl, fformat addasydd, gofod cynnal a chadw ac uchdwr ehangu i gyd yn pennu a fydd y ffrâm yn gweithio ar y safle mewn gwirionedd.

Anwybyddu Ehangu yn y Dyfodol

Mae ffrâm-cost isel heb gapasiti sbâr yn dod yn ddrud yr eiliad y mae'r rhwydwaith yn tyfu. Cynlluniwch ar gyfer twf ffibr cyn dewis terfynol yn hytrach nag ar ôl.

Defnyddio ODF Dan Do yn yr Awyr Agored

Nid yw fframiau dan do yn cael eu hadeiladu ar gyfer glaw, llwch ac amlygiad parhaus yn yr awyr agored. Mae angen amgaead wedi'i selio'n iawn ar osodiadau awyr agored gyda graddfa IP addas a dyluniad chwarren.

Cymysgu Mathau Cysylltwyr Heb Gynllunio

Mae'n rhaid i ddewisiadau SC, LC, FC, APC ac UPC alinio â'r cortynnau clwt, y pigtails a'r offer gweithredol. Mae'r cyfuniad anghywir yn ychwanegu cymhlethdod gosod ac, yn achos sglein nad yw'n cyfateb, mae'n diraddio perfformiad optegol.

Anghofio Mynediad Cynnal a Chadw

Gall fod yn anodd gwasanaethu ffrâm sy'n edrych yn gryno ar bapur ar ôl ei chebl. Sicrhewch y gall technegwyr gyrraedd addaswyr, hambyrddau sbleis a mannau llwybro yn ddiogel ar ôl eu gosod.

Cwestiynau Cyffredin

Casgliad

Y prif fathau o ffrâm dosbarthu optegol yw mownt rac, mownt wal, awyr agored, rheilffordd DIN, holltwr PLC a modiwlaidd dwysedd uchel, ac mae'r dewis cywir yn dilyn cyfrif ffibr, gofod gosod, amgylchedd, math o gysylltydd a sglein, cynhwysedd hambwrdd sbleis, llwybr cebl ac ehangu yn y dyfodol. Efallai mai dim ond ffrâm mowntio wal sydd ei angen ar safle bach dan do; mae ystafelloedd telathrebu a chanolfannau data fel arfer yn galw am osod raciau neu fframiau dwysedd uchel; Mae rhwydweithiau FTTH a PON yn aml yn defnyddio fframiau hollti awyr agored a PLC; ac mae fframiau rheilffyrdd DIN yn gwasanaethu cypyrddau diwydiannol yn dda. Cyn dewis, paratowch fanylion eich prosiect gan ddefnyddio'r rhestr wirio uchod, ac mae ffrâm sy'n ymarferol, yn ddibynadwy ac yn hawdd i'w chynnal yn dod yn llawer haws i'w nodi.
