Wedi'i ysgrifennu ar gyfer gosodwyr rhwydwaith a thimau caffael, a'i wirio yn erbyn y safon rhyngwyneb MPO gyfredol (IEC 61754-7) a dulliau polaredd TIA-568.3 fel y gallwch wirio'r pwyntiau technegol yn hytrach na'u cymryd ar ffydd.
Mae addasydd MPO yn edrych fel cwplwr plastig syml, ond y tu mewn i gyswllt ffibr dwysedd uchel mae'n gwneud un gwaith hanfodol: mae'n dal dau gysylltydd MPO aml-ffibr wyneb yn wyneb fel bod pob craidd ffibr yn cyd-fynd â'i bartner ar yr un pryd. Mewn canolfan ddata lle gall un panel 1U gario cannoedd o ffibrau, addasydd polaredd sydd wedi'i gamaleinio neu'n anghywir yw'r gwahaniaeth rhwng cyswllt glân ac oriau olrhain cysylltiad sy'n edrych yn iawn ond nad yw'n pasio golau.
Mae'r canllaw hwn yn esbonio beth yw addasydd MPO, sut mae'n gweithio mewn gwirionedd, y mathau y byddwch chi'n cwrdd â nhw ar daflen ddata (polaredd, cyfrif ffibr, rhyw, a thai), a ffordd gam wrth-i ddewis yr un iawn. Lle mae'n bwysig, mae'n cyfeirio at y rhyngwyneb a'r safonau polaredd fel y gallwch gadarnhau rhan yn lle dyfalu.
Beth yw addasydd MPO?
Mae addasydd MPO, sydd weithiau'n cael ei ysgrifennu fel addasydd MPO/MTP, yn ddyfais gyplu ffibr optig a adeiladwyd ar gyfer cysylltwyr MPO aml-ffibr. Mae'n derbyn un cysylltydd o bob ochr ac yn eu dal yn y cyfeiriad cywir felly mae rhes gyfan o ffibrau, boed hynny'n 8, 12, 16, neu 24 ohonyn nhw, yn paru trwy un rhyngwyneb cryno.
Yn wahanol i aaddasydd LC ffibr sengl-, sy'n cyplu dau ffibr yn unig, mae addasydd MPO yn rheoli amrywiaeth gyfan, weithiau dwy res wedi'u pentyrru. Dyna sy'n ei wneud yn asgwrn cefn i glytio dwysedd uchel, lle mae gofod rac, llif aer, a llwybro ceblau i gyd dan bwysau.

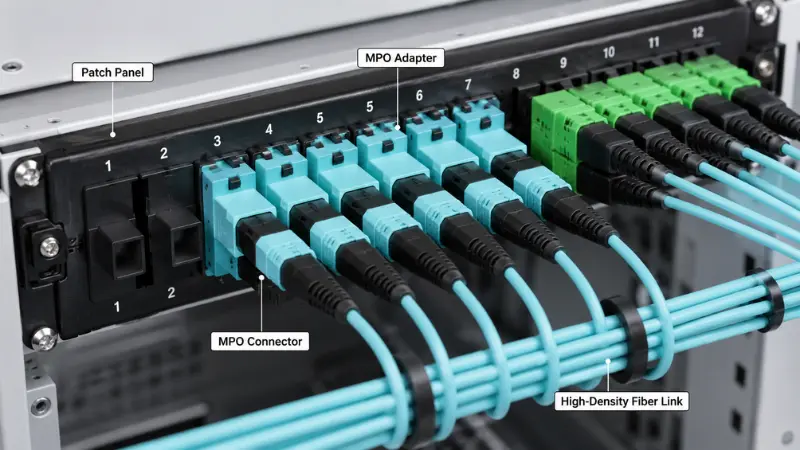

Yn nodweddiadol fe welwch addaswyr MPO mewn paneli patsh canolfan ddata a chasetiau MPO, ceblau asgwrn cefn a chefnffyrdd, fframiau dosbarthu optegol, a phrosiectau mudo sy'n symud cysylltiadau deublyg 40G, 100G, neu 400G drosodd i opteg gyfochrog.
MPO Adapter vs MPO Connector
Mae'r ddau dymor yn cyd-deithio, ond nid ydynt yr un rhan. Mae'r cysylltydd ar y cebl; mae'r addasydd yn y panel.
| Eitem | Addasydd MPO | Cysylltydd MPO |
|---|---|---|
| Prif swyddogaeth | Cyplu ac alinio dau gysylltydd MPO | Yn terfynu rhes o ffibrau optegol |
| Ble mae'n eistedd | Wedi'i osod mewn panel, casét, neu blât addasydd | Ynghlwm wrth ddiwedd boncyff neu gebl clwt |
| Swydd allweddol | Yn dal y ddau gysylltydd yn y cyfeiriad cywir | Yn cario'r ffibrau a'r paru gyda'r cysylltydd gyferbyn |
| Beth i'w wirio | Polaredd, cyfeiriadedd allweddol, arddull tai, cyfrif ffibr | Cyfrif ffibr, rhyw, gradd ferrule, sglein, colled mewnosod |
Yn fyr, mae'rCysylltydd MPOyw'r rhan sydd ynghlwm wrth y cebl, tra mai'r addasydd yw'r rhan yn y panel sy'n gadael i ddau gysylltydd baru'n gywir.
Sut Mae Addasydd MPO yn Gweithio?
Mae addasydd MPO yn ganllaw mecanyddol, nid yn gydran optegol. Fel arfer nid yw'n cynnwys unrhyw ffibr ei hun. Pan fyddwch chi'n gwthio cysylltydd i mewn o bob ochr, mae llety'r addasydd yn trwsio eu cyfeiriadedd ac yn dal y safle paru cywir fel bod y ddau ffurwl yn gallu cwrdd yn sgwâr.
Tai, allwedd, a phinnau canllaw
Mae pob cysylltydd MPO yn defnyddio ffurwl aml-ffibr (MT) hirsgwar gydag allwedd fach ar un ochr i'r corff. Mae agoriad yr addasydd wedi'i siapio i'r allwedd honno, felly dim ond un ffordd y mae cysylltydd yn eistedd. Fodd bynnag, mae aliniad cain yn dod o'r ferrules eu hunain. Mewn pâr cywir, mae un cysylltydd wedi'i binio, sy'n golygu gwryw gyda dau bin canllaw, a'r llall heb ei binio, sy'n golygu benywaidd gyda dau dwll canllaw. Mae'r pinnau'n llithro i'r tyllau ac yn cofrestru'r ddau ffurwl i fewn micronau. Mae'rDimensiynau rhyngwyneb MPOsy'n diffinio'r pin a'r canllaw hwn-mae geometreg twll ar gyfer plygiau gwrywaidd a benywaidd wedi'u nodi yn IEC 61754-7, a dyna pam y gall cysylltwyr ac addaswyr cydymffurfiol o wneuthurwyr gwahanol gydblethu.
Nid yw rhyw cysylltydd yn ddewisol
Oherwydd bod aliniad yn dibynnu ar binnau'n eistedd yn dyllau, mae angen un cysylltydd gwrywaidd ac un cysylltydd benywaidd yn union ar bwynt paru sy'n gweithio. Ni fydd dau ddyn yn eistedd, gan nad oes tyllau i gymryd y pinnau, a gall eu gorfodi niweidio'r wynebau pen. Nid oes gan ddwy fenyw ddim i'w halinio o gwbl. Felly cyn i chi archebu, olrhain y rhyw ar hyd y ddolen gyfan: os yw'ch boncyff yn glanio'n fenywaidd, mae'n rhaid i'r casét neu'r llinyn clwt ar yr ochr arall ddod â'r pinnau. Ni all yr addasydd drwsio camgymhariad rhyw; dim ond beth bynnag a roddwch iddo y mae'n ei ddal.
Egluro Polaredd Addasydd MPO a Chyfeiriadedd Allweddol
Polaredd yw'r rhan o waith MPO sy'n cynhyrchu'r nifer fwyaf o wallau maes, oherwydd gall y rhannau ffitio'n fecanyddol tra bod y llwybr optegol yn anghywir. Mewn cyswllt deublyg mae un ffibr yn trosglwyddo a'r llall yn derbyn. Mae'n rhaid i MPO aml-ffibr sy'n trosglwyddo-a{-derbyn) oroesi pob boncyff, casét, a llinyn clwt yn y sianel, felly mae polaredd yn eiddo i'r ddolen gyfan, nid i unrhyw addasydd unigol.
Math A, Math B, a Math C
Mae TIA-568.3 yn disgrifio tri math o polaredd arae. Maent yn wahanol o ran sut mae'r ffibrau'n cael eu mapio o'r naill ben i'r llall a'r ffordd y caiff y cysylltwyr eu bysellu.
| Math | Mapio ffibr (lle mae safle 1 yn glanio) | Cyfeiriadedd allweddol | Lle mae'n ffitio |
|---|---|---|---|
| Math A (syth) | Safle 1 i safle 1 | Allwedd-hyd at yr allwedd-i lawr | Ceblau strwythuredig yn seiliedig ar gasét; mae angen un llinyn clwt wedi'i fflipio ar y sianel |
| Math B (gwrthdroi) | Safle 1 i safle 12 | Allwedd-hyd at allwedd-i fyny | Y dewis cyffredin ar gyfer opteg cyfochrog uniongyrchol; mae'r un cortynnau clwt yn gweithio ar y ddau ben |
| Math C (pâr-wedi'u troi) | Safle 1 i safle 2, mewn parau wedi'u cyfnewid | Allwedd-hyd at yr allwedd-i lawr | Rhai systemau MPO deublyg i-LC |
Mae'r tri yn ddilys ac yn-cydymffurfio â safonau, ac mae'r tri yn cyflawni'r un nod o gael trawsyriant ar un pen i dderbyn ar y llall. Y daliad yw nad ydyn nhw'n rhyngweithredol os ydych chi'n eu cymysgu. Dewiswch un dull ar gyfer y gosodiad cyfan a'i gadw'n gyson, oherwydd mae'rDulliau polaredd TIA-568.3yn gyfnewidiol o ran canlyniad ond nid pan gânt eu cyfuno yn yr un sianel.
Darllen allwedd-i fyny ac allwedd-i lawr
Mae allwedd{0}}i fyny yn golygu bod tab bysell y cysylltydd yn pwyntio i fyny; allwedd-i lawr yn golygu ei fod yn pwyntio i lawr. Gyda'r allwedd i fyny a'r wyneb diwedd tuag atoch, mae safle 1 yn eistedd ar y chwith eithaf. P'un a yw dau gysylltydd sydd wedi'u paru yn cwrdd â'r allwedd-i lawr neu'r allwedd-hyd at y bysell-i fyny yw'r union beth sy'n penderfynu mapio'n syth yn erbyn mapio wedi'i wrthdroi, felly ar daflen ddata mae'r berthynas allwedd yn gliw uniongyrchol i'r math polaredd. Mae'n werth tynnu sylw at un trap: mae safleoedd bacio hefyd yn gwrthdroi'r wyneb pen ongl ymlaenCysylltwyr modd sengl APC, felly mae Math B fel arfer yn gonfensiwn amlfodd, fflat-polisi. Os ydych chi'n gweithio gydag APC, cadarnhewch y sglein a'r ongl cyn i chi ragdybio dull.
Addasydd MPO vs MTP: Ydyn nhw'r Un Un?
Byddwch yn aml yn gweld rhannau wedi'u labelu MPO/MTP ac yn meddwl tybed a ydych chi'n prynu dau beth gwahanol. Mae MTP yn nod masnach cofrestredig US Conec ar gyfer ei gysylltydd MPO gwell ei hun, wedi'i adeiladu i oddefiannau tynnach gyda ffurwl arnofio a chlamp pin metel. Trwy ddiffiniad aMae cysylltydd MTP yn cydymffurfio'n llawn â'r safon MPO, felly MTP a MPO generig intermate. Yn amlwg, mae pob MTP yn MPO, ond nid yw pob MPO yn MTP.
Ar gyfer addasydd, mae hyn yn golygu y bydd addasydd MPO o ansawdd yn paru MTP a chysylltwyr MPO generig fel ei gilydd; mae'r gwahaniaethau ymarferol mewn cysondeb colled a gwydnwch cylch paru yn byw yn bennaf yn y cysylltydd, nid y cwplwr. Pan fydd manyleb prosiect yn dweud MTP, mae'n werth gwirio a yw'r cwsmer yn golygu brand US Conec yn benodol neu'n defnyddio'r gair yn llac ar gyfer unrhyw MPO, oherwydd bod y gwahaniaeth sengl hwnnw'n newid pris a ffynonellau. I gael cymhariaeth ddyfnach, gweler eincanllaw i ffibr MPO a MTP.
Mathau o Addasyddion MPO
Yn ôl cyfrif ffibr: 8, 12, 16, a 24
Cydweddwch yr addasydd â fformat y cysylltydd a'r cymhwysiad. Cyfrifon cyffredin a ble maent yn ymddangos:
- 8 a 12 ffibr:Mae 40G{1}}SR4 a 100G-SR4 yn defnyddio 8 ffibr, yn aml wedi'u lleoli y tu mewn i MPO 12-ffibr; Mae singlemode 400G-DR4 hefyd yn defnyddio 8 ffibr mewn MPO-12.
- 16 ffibr:Mae 400G-SR8 a'r amrywiadau 800G yn defnyddio 16 ffibr, gydag 8 yn trawsyrru ac 8 yn derbyn, mewn MPO-16.
- 24 ffibr:fformat dwy-res ar gyfer dwysedd uchel iawn a rhai dolenni 100G-SR10 etifeddol.
Nid yw MPO-12 ac MPO-16 yn gyfnewidiol. Maent yn wahanol o ran lled ac allwedd ferrule, felly mae agoriad yr addasydd yn wahanol hefyd. Cadarnhewch y cyfrif ar y cysylltydd a'r panel cyn i chi brynu.Addasyddion MTP/MPO amlgyfrifar gael i symleiddio stocio, ond mae'n rhaid i'r addasydd barhau i gyd-fynd â'r cysylltydd rydych chi'n ei ddefnyddio mewn gwirionedd.
Singlemode vs amlfodd
Daw addaswyr MPO ar gyfer y ddau. Mae Singlemode (OS2) yn gweddu i gyrhaeddiad hirach a chyllidebau colled tynnach, tra bod amlfodd (OM3, OM4, OM5) yn dominyddu'r cysylltiadau byr-cyrhaeddiad, cyflym-y tu mewn i'r ganolfan ddata. Mae'r math ffibr yn gyrru sglein y cysylltydd a'r radd perfformiad, ac yn aml y lliw tai. Os ydych chi'n dal i benderfynu pa un i'w ddefnyddio, mae ein trosolwgsinglemode yn erbyn ffibr amlfoddyn gosod y-masnachu i ffwrdd.
Cod lliw a thai
Mae lliw yn gliw cyntaf defnyddiol. Mae Aqua fel arfer yn signalau OM3 neu OM4, mae magenta neu fioled erika yn aml yn signalau OM4, signalau gwyrdd calch OM5, a glas neu wyrdd yn gyffredin ar gyfer singlemode. Mae'n gliw, fodd bynnag, nid yn warant, oherwydd mae gweithgynhyrchwyr yn amrywio ac mae'r dewis UPC yn erbyn-APC hefyd yn effeithio ar liw'r corff. Darllenwch y daflen ddata ar gyfer math o ffibr, polaredd, a gradd yn hytrach na phrynu ar liw tai yn unig. Os yw eich penderfyniad lliw yn dibynnu ar y gwydr mewn gwirionedd, mae'rTeulu amlfodd OM1 i OM5yn esbonio sut mae'r graddau'n mapio i geisiadau.
Flanged vs flangeless
Mae hwn yn benderfyniad panel-ffit mwy nag un perfformiad.
| Agwedd | Flanged | Heb fflangell |
|---|---|---|
| Mowntio | Sgriw-wedi'i osod ar banel metel | Snap{0}}yn y clip, teclyn-yn llai |
| Gorau pryd | ODF sefydlog neu baneli clwt, trin trymach, ail-glytio'n aml | Paneli modiwlaidd dwysedd uchel a chasetiau, cydosod cyflym |
| Masnach -i ffwrdd | Dal cryfach, arafach i'w osod | Yn gyflym i'w osod, mae cadw'n dibynnu ar doriad y panel |
Os yw'r addasydd yn byw mewn ffrâm fetel sefydlog sy'n cael ei thrin yn aml, flanged yw'r dewis mwyaf diogel. Os ydych chi'n pacio panel modiwlaidd trwchus ac eisiau teclyn-llai o gynulliad, mae flangeless fel arfer yn ennill.
Ble mae Addasyddion MPO yn cael eu Defnyddio?
Yn hytrach na rhestru ceisiadau, mae'n helpu i edrych ar y pwynt cysylltu a'r nodyn dewis ar gyfer pob un.
Canolfannau data.Mae addaswyr MPO yn eistedd mewn paneli clwt, ar gefnau casét, ac ar y boncyff-i-uniadau cefnffyrdd. Mae llwybr nodweddiadol yn rhedeg{-cyfrif uchelCefnffordd MPO neu gebl clwtar banel, yna'n ei dorri allan trwy gasetiau i borthladdoedd deublyg LC. Y nodyn dethol: parwch â math polaredd y casét a chyfeiriadedd allwedd, neu ni fydd y toriad yn cadw'r trawsyrru a'r derbyn.
Telecom ac ODF.Mewn fframiau dosbarthu optegol a llwybr swyddfa ganolog, mae MPO yn cyfuno llawer o ffibrau yn baneli cryno. Os ydych chi'n dewis rhwng arddulliau ffrâm, mae ein cymhariaeth oODF yn erbyn panel clwtyn cwmpasu lle mae pob un yn ffitio.
Casetiau a breakout.Mae llawer o gasetiau'n defnyddio addaswyr MPO yn y cefn ac LC yn y blaen, gan droi un gefnffordd yn borthladdoedd clytio deublyg. Am defnydd cymysg, gwLC yn erbyn MTP/MPO ar gyfer dwysedd uchel, a lle an
8-toriad craidd SC-i-MTP/MPOyn gwneud synnwyr.
Mudo -cyflymder uchel.Gan symud o opteg dwplecs i opteg gyfochrog, mae ceblau MPO yn symleiddio'r haen ffisegol. 400G-SR8, er enghraifft, yn rhedeg16 ffibr dros MPO-16fesul IEEE 802.3. Os ydych chi'n cymryd cam 100G yn gyntaf, mae ein
Canllaw ceblau 100Gcerdded trwy'r opsiynau.
Cipolwg ar fuddion
| Budd-dal | Beth mae'n ei olygu yn ymarferol |
|---|---|
| Dwysedd uwch | Mae un rhyngwyneb MPO yn cario 8 i 24 ffibr, gan dorri nifer y cyplyddion ac addaswyr yn y rac |
| Rheolaeth lanach | Mae llai o bwyntiau cysylltu yn golygu llai o dagfeydd a gwell llif aer |
| Gosodiad cyflymach | Sgipio boncyffion a chasetiau sydd wedi'u terfynu ymlaen llaw ar-llathru a sbeisio'r wefan |
| Uwchraddiadau haws | Gall asgwrn cefn MPO wedi'i gynllunio ail-gartrefu i gasetiau, toriadau allan, neu gyfeirio opteg gyfochrog yn ddiweddarach |
| {0}}cyflymder uchel yn barod | Ffit brodorol ar gyfer trosglwyddyddion cyfochrog 40G, 100G, a 400G |
Sut i Ddewis Addasydd MPO: Fframwaith 6-Cam?
Yn hytrach na dewis siâp, gweithiwch i lawr y sianel mewn trefn:
- Cadarnhewch y math o ddolen.Ai cyswllt uniongyrchol MPO i-MPO ydyw, neu gasetiau bwydo boncyff MPO sy'n torri allan i LC?
- Cadarnhewch y rhyngwyneb transceiver.Sylwch ar y cyfrif ffibr a'r cysylltydd, er enghraifft 100G-SR4 ar 8 ffibr, neu 400G-SR8 yn 16 ffibr ac yn aml APC.
- Cadarnhewch y cyfrif ffibr cefnffyrdd.MPO-8, 12, 16, neu 24; rhaid i'r addasydd gydweddu ag ef.
- Cadarnhau casét yn erbyn uniongyrchol.Mae casetiau yn gosod y mapio polaredd i chi. Mae cyswllt uniongyrchol yn gwthio polaredd ar y boncyff a'r cortynnau clwt, felly chi sy'n cario'r cyfrifoldeb eich hun.
- Cadarnhau cyfeiriadedd allweddol a thai.Allwedd-hyd at allwedd-i lawr neu allwedd-hyd at allwedd-i fyny ar gyfer eich dull, a flanged neu flangeless ar gyfer eich panel.
- Cadarnhau'r gyllideb colled a glendid.Dewiswch y mewnosodiad{0}}gradd colled sydd ei angen ar eich cyllideb ddolen, a chynlluniwch i archwilio a glanhau cyn paru.
Os bydd camau 1 i 5 yn eich gadael gyda mwy nag un cyfrif i'w stocio, gall addasydd aml-fformat symleiddio'r silff, ond dim ond ar ôl i'r camau hynny gael eu setlo mewn gwirionedd.
Enghraifft: Dewis Addasydd ar gyfer Panel Patch Canolfan Ddata
Dywedwch eich bod yn glanio boncyff 24-ffibr OM4 MPO ar banel 1U ac yn ei dorri allan i LC dwplecs ar gyfer switshis 100G-SR4. Mae'r cysylltwyr cefnffyrdd yn fenywaidd, ac mae'r cysylltwyr MPO casét yn ddynion, felly mae addasydd MPO safonol yn eu paru heb unrhyw wrthdaro rhwng y rhywiau. Rydych wedi safoni ar Ddull B, felly mae'r casetiau a'r boncyff yn Math B ac mae'r cysylltwyr yn cwrdd â'r allwedd-hyd at yr allwedd-i fyny; yn syml, mae'n rhaid i'r addasydd gefnogi'r cyfeiriadedd hwnnw a'r fformat cyfrif ffibr y mae'r casét yn ei ddefnyddio. Rydych chi'n dewis addaswyr heb fflans oherwydd bod y panel yn snap trwchus-o ran dyluniad, yn gartref i ddŵr oherwydd bod y ffibr yn OM4, ac yn radd colled isel oherwydd bod y sianel eisoes yn gwario'r gyllideb ar ddau ffrind casét. Cyn clytio, byddwch yn archwilio pob ferrule. Nid yw hyn yn egsotig, ond hepgorwch y gwiriad polaredd ac mae'r panel cyfan yn trosglwyddo'n dawel i drosglwyddiad.
Rhestr Wirio Manyleb Addasydd MPO ar gyfer RFQ
Pan fyddwch yn anfon cais am ddyfynbris, rhowch y manylion hyn i'r cyflenwr fel bod y rhan gywir yn anfon y tro cyntaf:
- Cyfrif ffibr: 8F, 12F, 16F, neu 24F
- Math o ffibr: modd sengl (OS2) neu amlfodd (OM3, OM4, OM5)
- Math polaredd: A, B, neu C
- Cyfeiriadedd allwedd: allwedd-hyd at allwedd-i lawr, neu allwedd-hyd at allwedd-i fyny
- Rhyw cysylltydd a ddefnyddir yn y ddolen
- Tai: flanged neu flangeless
- Deunydd lliw a thai
- Amrediad tymheredd gweithredu
- Mewnosod{0}}gradd colli neu ddolen-targed cyllideb
- Capiau llwch, a phlât addasydd neu gydweddoldeb toriad panel
- Cydymffurfiaeth fel RoHS, ynghyd ag adroddiad prawf
Mae diagram ceblau byr ochr yn ochr â'r rhestr hon yn dileu'r rhan fwyaf o'r cefn-a-ymlaen.
Archwilio a Glanhau Cyn Paru
Mae ffurwl MPO yn pacio llawer o wynebau pen i un wyneb, felly gall un brycheuyn dynnu mwy nag un sianel i lawr. Ar ferrules 16- a 24-ffibr mae'r amrywiad uchder ar draws ffibrau yn gwneud glanhau unffurf yn anoddach, a dyna pam y rheol yw archwilio, glanhau, ac yna archwilio eto. Mae halogiad yn ymddangos fel colled mewnosod uwch, adlewyrchiad uwch, a chysylltiadau ysbeidiol sy'n araf i'w holrhain mewn panel trwchus. Defnyddiwch offer archwilio a glanhau MPO priodol a dilynwch saindiwedd-arfer arolygu wynebauo flaen pob cymar. Ein nodiadau ar
trin siwmperi MPOgorchuddio'r diwrnod i-ofal dydd sy'n cadw wynebau pen yn lân yn y lle cyntaf.
Camgymeriadau Cyffredin, a'r hyn y maent yn ei gostio
- Anwybyddu polaredd.Mae'r rhannau'n ffitio, ond yn trosglwyddo tiroedd ar drawsyrru. Mae'r ddolen yn dywyll, ac rydych chi'n colli amser yn olrhain cysylltiad sy'n edrych yn gywir yn gorfforol.
- Trin MPO a MTP yn union yr un fath o ran ansawdd.Mae'r ddau yn paru, ond mae colled a gwydnwch yn wahanol. Gall cymryd yn ganiataol cydraddoldeb chwythu cyllideb gyswllt dynn yn dawel.
- Prynu ar liw yn unig.Nid yw Aqua yn cadarnhau gradd, polaredd na sglein. Mae'r daflen ddata yn gwneud hynny.
- Anghofio rhyw.Ni fydd dau gysylltydd wedi'u pinio neu ddau heb eu pinio yn alinio, a gall eu gorfodi grafu'r wynebau diwedd.
- Dim cynllun uwchraddio.Efallai na fydd addasydd a boncyff a ddewisir ar gyfer heddiw yn unig yn mynd adref yn lân i 400G neu 800G yn ddiweddarach.
FAQ Am Adapters MPO
C: Beth mae addasydd MPO yn ei wneud mewn gwirionedd?
A: Mae'n cyplu dau gysylltydd MPO ac yn eu dal wedi'u halinio fel bod rhes gyfan o ffibrau'n paru ar unwaith trwy un rhyngwyneb cryno.
C: A yw'r addasydd yr un peth â'r cysylltydd?
A: Na. Mae'r cysylltydd ynghlwm wrth y cebl, a'r addasydd yw'r rhan gyplu yn y panel sy'n gadael i ddau gysylltydd baru.
C: A ddylwn i ddefnyddio Math A neu Fath B?
A: Mae'n dibynnu ar y sianel gyfan. Mae Math B yn gyffredin ar gyfer opteg gyfochrog uniongyrchol oherwydd bod yr un cortynnau clwt yn gweithio ar y ddau ben. Mae Math A yn gyffredin mewn ceblau strwythuredig sy'n seiliedig ar gasét. Penderfynwch unwaith a chadwch ef yn gyson o un pen i'r llall.
C: A all un addasydd wasanaethu MPO-12 a MPO-24?
A: Na. Mae lled y ferrule a'r allwedd yn wahanol, felly mae agoriad yr addasydd yn cyfrif-yn benodol. Mae rhai addaswyr yn cael eu cynnig mewn sawl fersiwn cyfrif, ond mae pob fersiwn yn dal i gyd-fynd ag un fformat.
C: Sut mae darllen allwedd-i fyny neu allwedd-i lawr o fanyleb neu lun?
A: Dewch o hyd i'r tab allweddol ar y corff cysylltydd. Mae p'un a yw dau gysylltydd sydd wedi'u paru yn cwrdd i-i lawr neu i fyny-i-i fyny-yn dweud wrthych yn syth yn erbyn mapio wedi'i wrthdroi, sy'n cysylltu'n uniongyrchol â'r math polaredd.
C: Ai lliwiau gwahanol yn unig yw addaswyr modd sengl ac amlfodd?
A: Na Mae math ffibr yn effeithio ar sglein, gradd, a goddefiannau, nid yn unig lliw. Cadarnhewch y fanyleb lawn.
C: Pa addasydd MPO sydd ei angen arnaf ar gyfer 400G neu 800G?
A: Mae'r opteg gyfochrog hynny yn defnyddio MPO-16 ffibr 16, yn aml gydag APC. Cydweddwch yr addasydd â'r cyfrif a'r allwedd hwnnw.
C: Sut ydw i'n gwybod bod addasydd cyflenwr yn dda?
A: Gofynnwch am fath o ffibr, polaredd, rhyw, tai, mewnosod{0}}gradd colled, ac adroddiad prawf, yna gwiriwch ei fod yn paru ac yn cwrdd â'ch cyllideb cyswllt.
C: Beth ddylwn i ei archebu ochr yn ochr â'r addaswyr?
A: Fel arfer ceblau cefnffyrdd a chlwt, casetiau, plât addasydd neu banel, a chapiau llwch, i gyd yn cyfateb i'r un polaredd a chynllun allweddol.
Casgliad
Mae addasydd MPO yn rhan fach gyda swydd rhy fawr: gan gadw dau gysylltydd ffibr aml-- wedi'u halinio fel bod y ddolen yn gweithio y tro cyntaf. Sicrhewch fod y cyfrif ffibr, polaredd, rhyw, math o ffibr, a thai yn iawn, a'u cadarnhau yn erbyn y safonau rhyngwyneb a pholaredd yn hytrach na phrynu ar ymddangosiad. Os ydych yn cwmpasu prosiect MPO/MTP, anfonwch y cyfrif ffibr, math polaredd, cyfeiriadedd allweddol, arddull tai, a diagram ceblau at eich cyflenwr ymlaen llaw. Dyna'r llwybr cyflymaf i'r ddeAddasydd MPOa'r cydosodiadau cebl cyfatebol ar gyfer eich rhwydwaith.
