Canllaw Cebl Breakout MPO: Mathau, Polaredd a Chyfrif Ffibr

Mae cebl torri allan MPO yn gadael un gefnogwr cysylltydd ffibr dwysedd uchel lluosog allan i sawl cysylltydd unigol, deublyg LC gan amlaf, felly gall cyswllt asgwrn cefn cyfochrog fwydo traws-dderbynyddion unigol, porthladdoedd panel, neu offer deublyg. Mae'n un o'r ffyrdd mwyaf cyffredin o gysylltu porthladd cyfochrog 40G, 100G, neu 400G â- dyfeisiau cyflymder is, neu i lanio boncyff MPO ar galedwedd deublyg yn yr un rac.

Nid y diffiniad yw'r rhan anodd. Mae'n cyfateb y cyfrif ffibr, polaredd, rhyw, modd ffibr, a mapio torri allan i weddill y sianel. Gall cebl baru'n berffaith a dal i beidio â phasio golau os yw'r polaredd neu'r pinio yn anghywir. Mae'r canllaw hwn wedi'i ysgrifennu fel cyfeirnod dethol a threfnu: beth yw'r mathau, sut i ddarllen polaredd a rhyw, pa gyfluniadau sy'n mapio i ba drosglwyddyddion, a beth yn union i'w gadarnhau cyn i chi osod archeb.

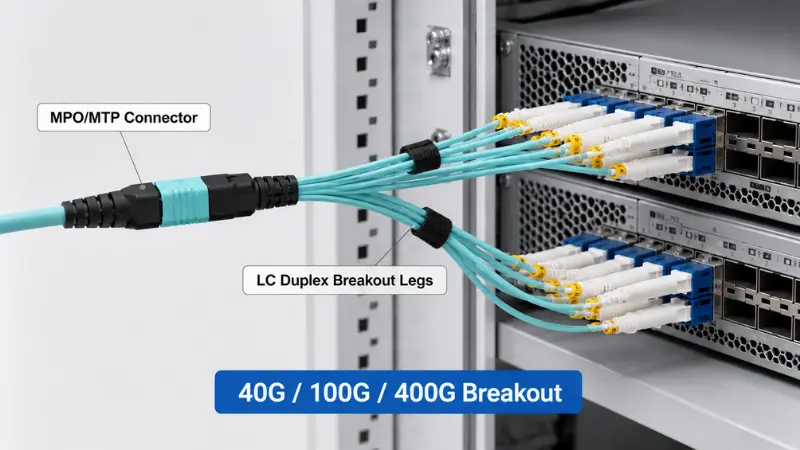

Beth yw cebl torri allan MPO?

Mae cebl ymneilltuo MPO, a elwir hefyd yn fanout MPO neu harnais MTP/MPO, yn -gynulliad sydd wedi'i derfynu gan ffatri gydag unCysylltydd MPOar ben y boncyff a nifer o gysylltwyr unigol ar y pen allan wedi'i ffanio. Mae'r pen MPO yn cario 8, 12, 16, neu 24 ffibr mewn un ffurwl. Mae'r pen torri allan yn rhannu'r ffibrau hynny'n goesau ar wahân, fel arfer parau deublyg LC, er bod fersiynau SC a FC yn bodoli ar gyfer etifeddiaeth neu offer arbenigol.

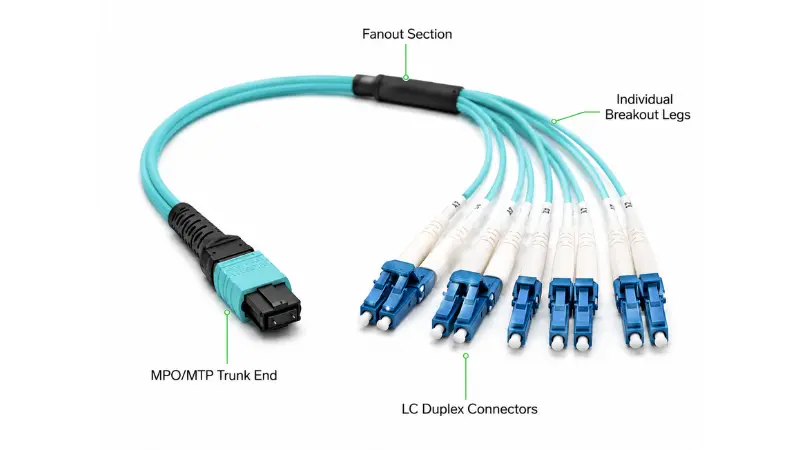

Yr enghraifft glasurol yw cebl torri allan MPO i LC: un cysylltydd MPO yn dod i ben yn bedwar, chwech, neu ddeuddeg pâr deublyg LC yn dibynnu ar y cyfrif ffibr. Dyma beth sy'n troi porthladd cyfochrog yn gysylltiadau deublyg unigol yn gorfforol.

Sut mae Cebl Ymneilltuo MPO yn Gweithio?

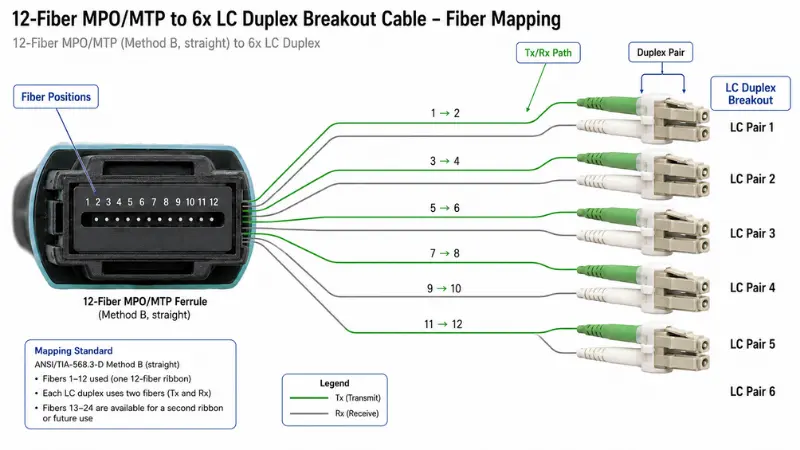

Mae'r cynulliad yn mapio pob safle ffibr y tu mewn i'r ffurwl ffibr lluosog i goes benodol ar yr ochr dorri allan. Mae'r mapio yn cael ei lywodraethu gan gyfrif ffibr a pholaredd, ac mae'n rhaid iddo gytuno â'r opteg ar ddau ben y sianel.

Yr Ochr Gefnffordd MPO/MTP

Dyma'r diwedd-dwysedd uchel. Wrth dorri allan y ganolfan ddata, cysylltwyr 8-ffibr a 12-ffibr yw'r rhai mwyaf cyffredin, gyda 16-ffibr a 24-ffibr yn cael eu defnyddio ar gyfer opteg lôn uwch a chlytio trwchus iawn. Fe welwch "MPO" a "MTP" ar daflenni data. MPO yw'r rhyngwyneb generig a ddiffinnir ynIEC 61754-7 gan US Conec a gweithgynhyrchwyr eraill, tra bod MTP yn nod masnach cofrestredig US Conec, fersiwn perfformiad uchel o'r un cysylltydd, wedi'i adeiladu gyda ffurlau arnofiol a goddefiannau pin canllaw llymach ar gyfer colled is. Maent yn gwbl ryng-gyffelyb, felly nid y bathodyn yw'r cwestiwn ymarferol ond y rhyw, y polaredd a'r radd a nodir gennych. Os yw'r derminoleg yn dal i'ch baglu, mae ein dadansoddiad o'rgwahaniaethau gwirioneddol rhwng MPO a MTPei orchuddio mewn iaith glir.

Yr Ochr Breakout (Fanout).

Mae deublyg LC yn dominyddu'r diwedd torri allan oherwydd LC yw'r rhyngwyneb deublyg safonol ar y mwyafrif o switshis, gweinyddwyr a thrawslifwyr. Mae'r cyfrif ffibr yn pennu faint o goesau deublyg a gewch:

Llwybr Polaredd Tx/Rx

Rhaid i bob cyswllt deublyg lanio trawsyrru ar un ochr a derbyn ar yr ochr arall. Mewn system gyfochrog mae'r cebl torri allan, y boncyff, yr addaswyr, a'r cortynnau clwt i gyd yn cyfrannu at y llwybr hwnnw. Sicrhewch un elfen yn ôl a bydd y cysylltwyr yn dal i eistedd, ond mae'r llwybr optegol yn torri. Dyna pam nad yw Math A, Math B, a Math C byth yn ymgyfnewidiol, a pham mae polaredd yn benderfyniad lefel sianel yn hytrach na dewis cebl fesul{4}. Rydym yn ymhelaethu ar hyn isod.

Mathau o Geblau Ymneilltuo MPO

Mae "cebl MPO breakout" yn deulu, nid yn un rhan. Gall dau gebl sy'n edrych yn union yr un fath ymddwyn yn hollol wahanol. Y ffordd ymarferol o nodi un yw cerdded trwy'r echelinau hyn:

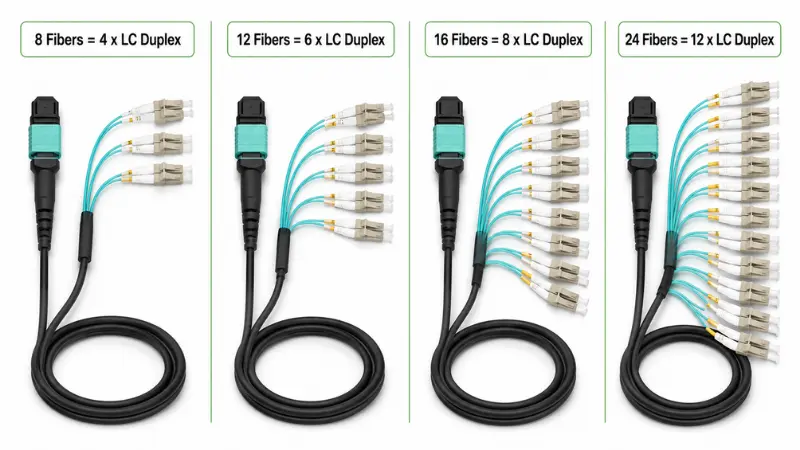

• Yn ôl cyfrif ffibr:8, 12, 16, neu 24 ffibr. Dyma'r penderfyniad cyntaf ac mae'n dilyn yn uniongyrchol o faint o ddolenni deublyg sydd eu hangen arnoch chi.
• Trwy gysylltydd torri allan:LC dwplecs yn safonol; Mae SC a FC yn ymddangos mewn telathrebu ac offeryniaeth etifeddol.
• Yn ôl modd ffibr:amlfodd (OM3, OM4, OM5) ar gyfer cyrhaeddiad byr, neu ddull-sengl (OS2) am bellteroedd hirach. Gwelmodd-sengl yn erbyn ffibr amlfoddos nad ydych yn siŵr pa un y mae'r ddolen yn galw amdano.
• Yn ôl polaredd:Math A, Math B, neu Math C, yn cyfateb i'r sianel.
• Yn ôl rhyw MPO:pinio (gwryw) neu unpinned (benyw).
• Trwy sglein cysylltydd:UPC neu APC. Mae MPO -modd sengl bron bob amser yn APC; PC gwastad yw amlfodd fel arfer.
• Trwy siaced ac adeiladwaith:PVC, LSZH, riser, neu plenum; ffon allan siaced sengl yn erbyn coesau unigol; safonol neu arfog.
• Yn ôl gradd colled:cysylltwyr safonol colled neu golled isel, sy'n bwysig pan fo'r gyllideb bŵer yn dynn.

O safbwynt cyflenwr: dechreuwch y fanyleb o'r daflen ddata transceiver a'r panel y mae'n glanio ynddo, nid o'r catalog cebl. Daw bron pob gorchymyn anghywir a welwn o ddewis rhif rhan yn gyntaf a gwrthdroi-ffitio'r sianel iddo.

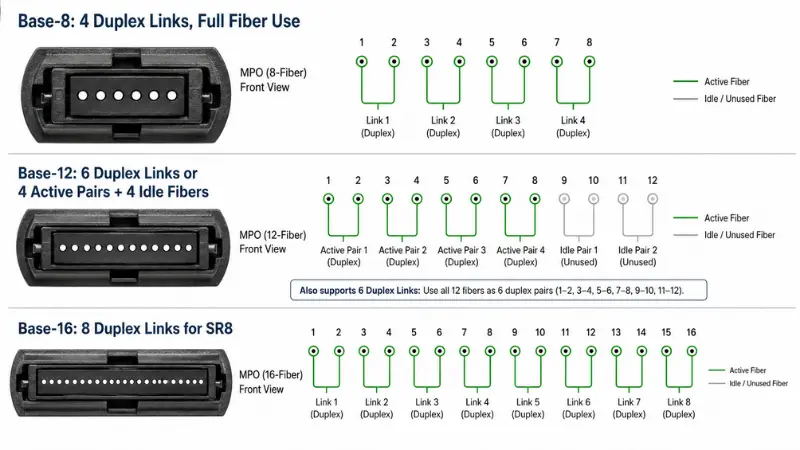

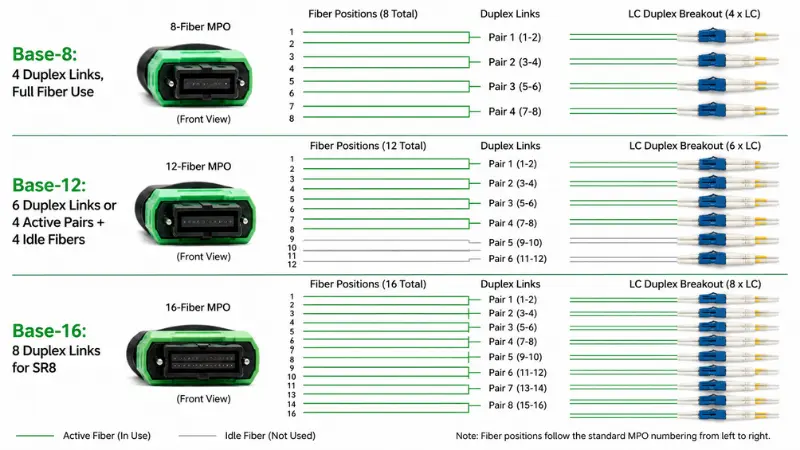

Sylfaen-8 vs Sylfaen-12 vs Sylfaen-16

Dyma'r ail gwestiwn lefel nad yw'r cyfrif ffibr yn unig yn ei ateb, a dyma lle mae llawer o "ddiogelu yn y dyfodol" yn mynd o'i le. Y rhif "Sylfaen" yw'r cynyddiad ffibr y mae'r ceblau wedi'i adeiladu o'i gwmpas.

Y pwynt sy'n cael ei golli'n aml: mae MPO 12-ffibr a ddefnyddir ar gyfer sianel 40G neu 100G SR4 yn gadael pedwar ffibr yn dywyll. Nid yw hynny'n ddiffyg, ond mae'n golygu mai breakout Base-8 fel arfer yw'r dewis glanach, mwy darbodus ar gyfer torri allan pedair lôn, tra bod Base-12 yn gwneud synnwyr pan fydd y gefnffordd yn wirioneddol yn cario chwe dolen ddeublyg. Mae'r cyfraddau Ethernet a'r cyfrif lôn y tu ôl i hyn i gyd yn cael eu diffinio gan ygweithgor IEEE 802.3(opteg gyfochrog 40G/100G yn 802.3ba, 200G/400G mewn 802.3bs).

Math A yn erbyn Math B vs Polaredd Math C

Polaredd yw'r rheswm unigol mwyaf cyffredin nad yw cyswllt MPO newydd ei osod yn gweithio. Mae'r tri dull clasurol yn wahanol o ran sut mae'r boncyff wedi'i wifro a pha gortynnau clwt sy'n cwblhau'r llwybr.

Sut i ddewis, yn ymarferol: dewiswch un dull ar gyfer y gosodiad cyfan a'i gadw'n gyson o un pen i'r llall. Ar gyfer-toriad opteg cyfochrog, Dull B yw'r mwyaf cyffredin oherwydd ei fod yn defnyddio un math o linyn clwt ac yn osgoi trawsyrru'n ddamweiniol i{4}}ddarlledu paru. Mae'rSafon ANSI/TIA-568.3-Eyn ffurfioli Dulliau A, B, ac C ac, ers ei adolygiad yn 2022, yn ychwanegu dau ddull "cyffredinol" (U1 ac U2) sy'n caniatáu ichi ddefnyddio'r un modiwlau a chortynnau ar ddau ben boncyff Math-B. Os yw'ch dyluniad wedi'i adeiladu o amgylch casetiau, dilynwch y cynllun polaredd y mae'r system gasét yn ei nodi yn hytrach na chynlluniau cymysgu. Am gefndir ar leoliad cysylltedd arae yn erbyn deublyg, gweler ein canllaw iLC yn erbyn MTP/MPO mewn ceblau dwysedd uchel.

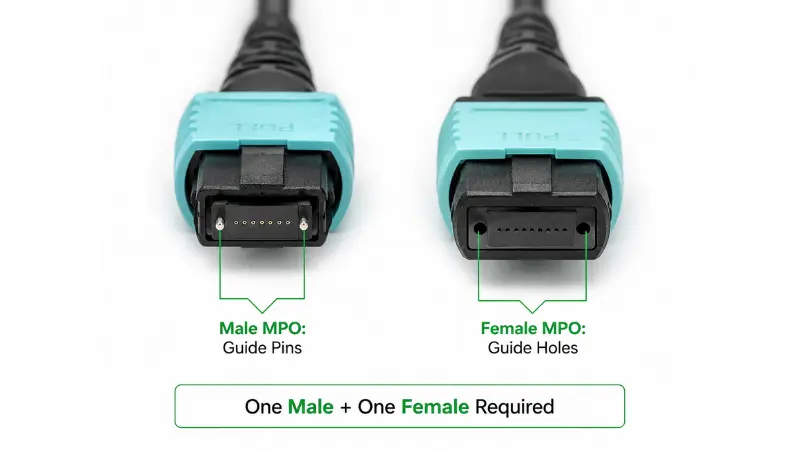

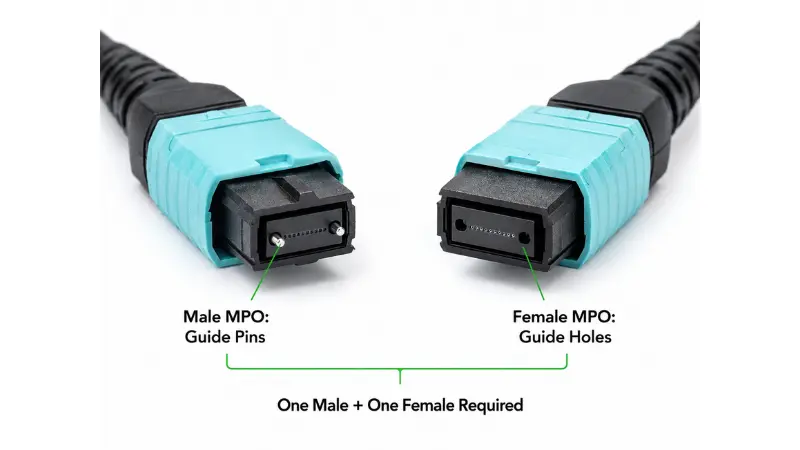

MPO Gwryw vs Benyw: Sut i Ddewis?

Mae rhyw MPO yn ymwneud â'r pinnau canllaw yn y ferrule. Mae gan gysylltydd wedi'i binio (gwrywaidd) ddau bin metel; mae gan gysylltydd heb ei binio (benywaidd) y tyllau cyfatebol. Mae'r rheol yn absoliwt: rhaid i bob pâr sy'n paru fod yn un pinio ac un heb ei binio. Mae dau gysylltydd pinio yn gwrthdaro'n gorfforol a gallant falu'r pinnau neu naddu'r ffurwl; nid oes gan ddau gysylltydd heb eu pinio unrhyw beth i'w halinio ac ni fyddant yn eistedd yn gywir.

Mewn gosodiad ymneilltuo nodweddiadol, mae pyrth traws-dderbynnydd optig cyfochrog yn cael eu dad-binio fel arfer, felly mae'r goes MPO sy'n plygio i mewn i'r trosglwyddydd yn cael ei binio fel arfer. Ar yr ochr arall, mae'r rhyw yn dibynnu ar yr addasydd, y casét, neu'r boncyff y mae'n paru ag ef. Dylech bob amser gadarnhau rhyw y porthladd transceiver yn erbyn ei daflen ddata a gwirio'r rhyw a gyflwynir gan eichAddaswyr MPO/MTPcyn i chi drwsio rhyw y cebl. Mae'r un paramedr hwn yn atal cysylltiadau marw a difrod corfforol.

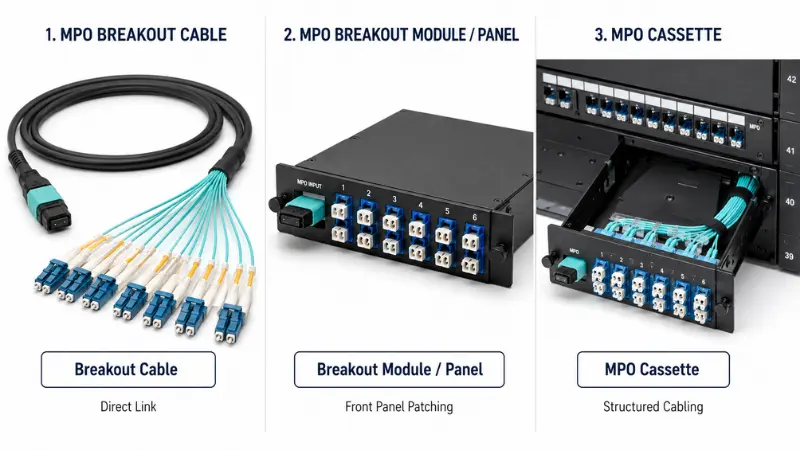

Cebl Ymneilltuo MPO yn erbyn Modiwl yn erbyn Casét

Mae'r tri hyn yn perthyn ond yn datrys problemau gwahanol. Mae'r dewis yn dibynnu ar ba mor strwythuredig a chynaladwy y mae angen i'r cysylltiad fod.

Defnyddiwch fanout rhydd pan fydd y llwybr yn fyr a'r cysylltiad yn uniongyrchol. Unwaith y bydd cyswllt yn croesi raciau neu bydd yn gweld newidiadau aml, acasét MPOneu banel fel arfer yn talu am ei hun yn haws datrys problemau a labelu.

Cymwysiadau Cyffredin

40G i 4x10G Breakout

Mae porthladd 40G QSFP + SR4 yn cario pedair lôn 10G dros wyth ffibr. Pan fydd y switsh a'r opteg yn cefnogi modd torri allan, mae cydosodiad MPO i-LC yn ei rannu'n bedair dolen ddeublyg 10G-SR annibynnol. Dyma un o'r rhesymau mwyaf cyffredin y mae pobl yn prynu ceblau torri allan.

100G i 4x25G Breakout

Mae porthladd 100G QSFP28 SR4 yn gweithio yr un ffordd, gan rannu'n bedwar cyswllt 25G dros wyth ffibr. Mae dewis y modd a'r radd gywir yma yn bwysig oherwydd bod y gyllideb fesul-lôn yn dynnach; ein taith gerdded ymlaensut i ddewis ceblau 100Gyn mynd i mewn i'r{0}}cyfnewid.

400G: Lle Mae Breakout yn Gwneud ac Ddim yn Gymwys

400G yw lle mae'r rhagdybiaeth "MPO breakout for everything" yn methu. Mae'n dibynnu'n llwyr ar y rhyngwyneb transceiver:

• 400G-DR4yn defnyddio 8 ffibr modd sengl (pedair lôn 100G) ac yn torri allan yn lân i 4 x 100G dros MPO Base-8.
• 400G-SR8yn defnyddio 16 ffibr amlfodd (wyth lôn 50G) ar MPO Sylfaen-16 a gall dorri allan i 8 x 50G neu 2 x 200G.
• 400G-FR4 a LR4yn ryngwynebau modd sengl deublyg sy'n defnyddio amlblecsio tonfedd dros un pâr LC. Nid ydynt yn defnyddio ffibrau cyfochrog, felly nid yw cebl torri MPO yn berthnasol o gwbl.

Felly cyn dewis unrhyw doriad 400G, darllenwch fanyleb y modiwl optegol yn gyntaf. Nid yw'r ffactor ffurf (QSFP-DD, OSFP) yn dweud wrthych beth yw'r map ffibr; mae'r math o ryngwyneb yn ei wneud.

Ble Mae'r Ceblau Hyn yn Dangos?

Mae cartrefi nodweddiadol ar gyfer gwasanaethau ymneilltuo MPO yn cynnwys ffabrig dail asgwrn cefn, newid-i-gysylltiadau gweinydd, rhwydweithiau storio, meysydd cysylltu traws, ystafelloedd telathrebu, asgwrn cefn campws, a phaneli clwt trwchus.

Enghreifftiau o Gyfluniad Cyffredin

Dyma'r ffurfweddiadau y mae'r rhan fwyaf o brosiectau'n eu harchebu mewn gwirionedd, gyda'r cynhyrchion sy'n cyfateb i bob un:

Pryd i Beidio â Defnyddio Cebl Ymneilltuo MPO?

Ffanout rhydd yw'r offeryn anghywir pan:

• Mae'r cyswllt yn rhedeg rhwng rheseli neu ystafelloedd a bydd yn gweld symudiadau rheolaidd, ychwanegu, a newidiadau. Mae boncyff ynghyd â chasét neu banel yn lanach ac yn haws i'w gynnal.
• Mae angen clytio panel blaen a labelu parhaol ar gyfer staff gweithrediadau.
• Nid yw'r porthladd yn cefnogi modd torri allan, neu mae'r rhyngwyneb yn fath deublyg fel 400G-FR4 nad oes ganddo unrhyw ffibrau cyfochrog i dorri allan.
• Byddai'r dyluniad yn cymysgu modd sengl ac amlfodd mewn un sianel, na chaniateir.
• Mae'r gyllideb pŵer eisoes yn dynn a byddai set ychwanegol o barau cysylltwyr yn bwyta i'r ymyl.

Manylebau Allweddol i'w Cadarnhau Cyn Archebu

Mae'r rhan fwyaf o fethiannau maes yn olrhain bod un o'r rhain yn anghywir. Cadarnhewch bob un yn erbyn y sianel, nid y cebl yn unig.

• Cyfrif ffibr.Deilliwch ef o nifer y dolenni deublyg sydd eu hangen arnoch: pedwar dolen i ffibr 8-, chwech i ffibr 12, deuddeg i 24-ffibr. Gwrthsefyll gor-brynu dwysedd "rhag ofn."
• Polaredd.Clowch Math A, B, neu C ar draws y llwybr cyfan: trosglwyddyddion, boncyffion, casetiau, a chortynnau clwt.
• Math o gysylltydd a rhyw.MPO neu MTP; wedi'u pinio neu eu dad-binio bob pen; cyfeiriadedd allweddol; LC/SC/FC ar yr ochr ymneilltuo; UPC neu APC.
• Modd ffibr.Cydweddwch yr opteg. OM3/OM4 ar gyfer cyrhaeddiad amlfodd byr, modd sengl OS2 ar gyfer pellter. Os ydych yn pwyso graddau, mae ein nodiadau arOM1 trwy amlfodd OM5gosod terfynau cyrhaeddiad.
• Siaced ac adeiladu.PVC, LSZH, riser, neu plenum i weddu i'r amgylchedd, ynghyd â diamedr, radiws tro, ac a oes angen siacedi neu arfwisg unigol ar y coesau.
• Hyd grŵp a labelu.Rhaid i'r fanout{0}}i-hyd y cysylltydd weddu i'r rac; rhy fyr yn pinsio'r llwybr, yn rhy hir yn ei annibendod. Dylai pob coes gael ei labelu i'ch map porthladd.
• Colli mewnosod ac adroddiad prawf.Ar gyfer{0}}dolenni cyflym,-mae cysylltwyr colled isel yn diogelu'r gyllideb. Ein hesboniwr ymlaencolled mewnosod mewn cortynnau clwt ffibryn dangos pam mae rhai degfedau o dB yn bwysig pan fydd sawl pâr o gysylltwyr yn pentyrru.

Rhestr Wirio RFQ ar gyfer Ceblau Breakout MPO Custom

Pan fyddwch yn anfon cais am ddyfynbris, mae cynnwys y rhestr hon ymlaen llaw yn dileu'r rhan fwyaf yn ôl ac yn{1}}ac yn atal ailweithio:

• Cyfradd data a model trawsdderbynnydd (er enghraifft 40G-SR4, 100G-SR4, 400G-DR4)
• Modd ffibr a gradd (OM3, OM4, OM5, OS2)
• Cyfrif ffibr MPO a math o Sylfaen (8/12/16/24; Sylfaen-8/12/16)
• Cysylltydd torri allan a sglein (LC, SC, FC; UPC neu APC)
• Dull polaredd (A, B, C, neu U1/U2)
• Rhywedd MPO ar bob pen (wedi'i binio neu heb ei binio)
• Cyfanswm hyd ynghyd â hyd y goes torri allan
• Gradd ac adeiladwaith siaced (LSZH, riser, plenum; arfog neu beidio)
• Cynllun labelu neu fap rac
• Meintiau a'r adroddiad prawf sydd ei angen arnoch

Ar gyfer archebion prosiect, gofynnwch i'r cyflenwr labelu pob coes yn ôl gosodiad eich rac a chadarnhau pinio a pholaredd gyda diagram gwifrau cyn cynhyrchu. Gallwch chianfonwch eich manylion cyswllt atoma byddwn yn dychwelyd ffurfweddiad yn erbyn y rhestr wirio hon.

Beth ddylai Adroddiad Prawf ei gynnwys?

Dylai adroddiad prawf ffatri ystyrlon ar gyfer gwasanaeth ymneilltuo gynnwys, o leiaf:

• Colled mewnosod fesul cysylltydd neu fesul ffibr, yn erbyn y radd a archebwyd gennych
• Colled dychwelyd, yn enwedig ar gyfer APC a chynulliadau modd sengl
• Gwiriad polaredd neu fap gwifren yn profi'r llwybr Tx/Rx
• Canlyniadau archwiliad wyneb diwedd - (meini prawf derbyn IEC 61300-3-35 yw'r cyfeirnod cyffredin)
• Math o ffibr, math o gysylltydd, a sglein
• Hyd y cynulliad a rhif cyfresol ar gyfer olrhain

Rhestr Wirio Dewis 5-Cam

• Cam 1 - Diffiniwch y ddolen.40G i 4x10G, 100G i 4x25G, ymneilltuo'r panel, newid{6}}i-weinydd, neu groesi-gysylltu? Ysgrifennwch gyfrif y dolenni deublyg.
• Cam 2 - Darllenwch y rhyngwyneb offer.Cadarnhewch o'r daflen ddata bod y porthladd yn cefnogi modd torri allan a pha fap ffibr y mae'r rhyngwyneb yn ei ddefnyddio.
• Cam 3 - Gosod cyfrif ffibr a Base.Cydweddwch Base-8/12/16 â'r cyfrif lôn fel nad ydych yn llinyn ffibrau nac yn gordalu.
• Cam 4 - Trwsiwch bolaredd a rhyw.Dewiswch y dull ar gyfer y sianel gyfan a'r rhyw wedi'i binio/heb ei binio ar gyfer pob pen.
• Cam 5 - Cwblhewch y manylion ffisegol.Modd ffibr, sglein, siaced, cyfanswm a hydoedd torri allan, labelu, a'r adroddiad prawf.

Camgymeriadau Cyffredin i'w Osgoi?

• Trin yr holl geblau torri allan fel yr un peth.Mae ymddangosiad tebyg yn cuddio gwahanol bolaredd, cyfrif, pinio a mapio. Darllenwch fanyleb y rhan bob tro.
• Gadael polaredd tan y diwrnod gosod.Gall ei drwsio'n ddiweddarach olygu cyfnewid cortynnau, addaswyr neu geblau cyfan. Dyluniwch ef cyn archebu.
• Paru UPC ag APC.Mae gan y ddau geometreg wyneb -wyneb gwahanol ac ni ddylid byth eu huno; ein nodyn arPC, UPC, ac APC wynebau diweddyn esbonio pam mae eu cymysgu yn diraddio neu'n niweidio'r cysylltiad.
• Modd ffibr anghywir.Nid yw modd-unigol ac amlfodd yn gyfnewidiol; cyfateb y cebl i'r opteg a'r pellter.
• Sgipio glanhau ac archwilio.Mae un ffurwl MPO halogedig yn baeddu sawl sianel ar unwaith. Dilynwch yn iawnglanhau ac archwilio cysylltwyr ffibrcyn pob paru, yn enwedig ar gysylltiadau cyflymder uchel.

FAQ

Beth yw'r gwahaniaeth rhwng MPO a MTP?

MPO yw'r safon cysylltydd aml-ffibr generig. MTP yw fersiwn manylder uwch, nod masnach US Conec o gysylltydd MPO. Maent yn rhyng-gyffelyb, felly cadarnhewch rywedd, polaredd, a gradd yn hytrach na phoeni am yr enw.

Beth yw cebl torri allan MPO i LC?

Mae'n gynulliad gydag un cysylltydd MPO / MTP ar ben y gefnffordd a sawl cysylltydd LC ar y llall, a ddefnyddir i rannu sianel gyfochrog yn ddolenni deublyg unigol fel 4 x 10G neu 4 x 25G.

Beth yw'r gwahaniaeth rhwng cebl torri allan a chebl cefnffyrdd MPO?

Mae gan gebl cefnffyrdd gysylltwyr MPO/MTP ar y ddau ben a bwriedir ei drosglwyddo i dwplecs trwy gasét neu fodiwl. Mae cebl torri allan yn trosi i gysylltwyr unigol yn uniongyrchol, heb fod angen panel.

Beth yw cebl torri allan MPO Math B?

Mae Math B yn cyfeirio at bolaredd wedi'i wrthdroi (allwedd-hyd at allwedd-i fyny). Mae'n cael ei ddefnyddio'n eang ar gyfer opteg gyfochrog oherwydd ei fod yn caniatáu un clwt-math o gordyn ac yn lleihau'r siawns o drosglwyddo-i-wallau.

A oes angen cysylltwyr gwrywaidd neu fenywaidd ar geblau torri allan MPO?

Rhaid i bob pâr sy'n paru fod yn un pâr (gwrywaidd) ac un heb ei binio (benyw). Mae'r rhyw cebl cywir yn dibynnu ar y porthladd transceiver a'r addasydd neu'r casét y mae'n ei gwrdd, felly cadarnhewch y ddau cyn archebu.

Beth yw breakout Base-8 vs Base-12 MPO?

Mae Base-8 yn defnyddio cynyddiad ffibr wyth ac yn defnyddio'r ffibrau'n llawn ar gyfer opteg pedair lôn. Mae base-12 yn defnyddio deuddeg a gall adael pedwar ffibr yn dywyll ar ddolen SR4. Mae Sylfaen-8 fel arfer yn lanach ar gyfer toriad pedair lôn; Mae Base-12 yn gweddu i foncyffion chwe dwplecs brodorol.

A all ceblau torri allan MPO gefnogi 400G?

Gallant fod yn rhan o systemau 400G fel DR4 (8 ffibr) a SR8 (16 ffibr), ond nid yw rhyngwynebau deublyg fel FR4 a LR4 yn defnyddio ffibrau cyfochrog ac ni ellir eu torri allan. Gwiriwch fanyleb y modiwl optegol yn gyntaf.

Pa wybodaeth ddylwn i ei darparu ar gyfer dyfynbris?

Cyfradd data, math transceiver, modd ffibr, cyfrif ffibr a Sylfaen, math o gysylltydd a sglein, rhyw MPO, dull polaredd, cyfanswm a hydoedd torri allan, sgôr siaced, a'r adroddiad prawf sydd ei angen arnoch.

Tecawe Allweddol

Cebl torri allan MPO yw'r ffordd fwyaf uniongyrchol o droi porthladd cyfochrog yn gysylltiadau deublyg unigol, ond y cysylltydd yw'r rhan hawdd. Mae'r ddolen yn gweithio neu'n methu ar gyfrif ffibr, math o sylfaen, polaredd, rhyw, modd ffibr, a'r map torri allan, ac mae'n rhaid i bob un ohonynt gytuno ar draws y sianel gyfan. Penderfynwch ar y rheini fel dyluniad lefel sianel, parwch y ffurfweddiad â'r rhyngwyneb transceiver gwirioneddol, a chadarnhewch polaredd, pinio, a'r adroddiad prawf cyn cynhyrchu. Ar gyfer rhyng-rac neu ddolenni sy'n cael eu newid yn aml, pwyswch gasét neu banel yn erbyn ffanout rhydd. Gyda'ch cyflymder porthladd, cyfrif ffibr, polaredd, a rhyw wedi'u setlo, gall cyflenwr droi o gwmpas y cynulliad cywir yn gyflym a gyda llawer llai o risg gosod.
