Un llinyn ffibr neu ddau - dyna'r gwahaniaeth craidd rhwng ceblau opteg ffibr optig simplecs a dwplecs. Ond mae'r dewis rhyngddynt yn siapio mwy na chost materol yn unig. Mae'n pennu dwysedd eich panel clwt, manyleb pob llinyn clwt yn y rhediad, ac - yn bwysicaf oll - a yw pensaernïaeth ffisegol eich cyswllt cyfan mewn gwirionedd yn cyfateb i ofynion y rhwydwaith. Dyma-gymhariaeth gyfeirio gyflym, ac os oes angen y llun llawn arnoch, daliwch ati i ddarllen.
Cebl Fiber Optic Simplex: Un Llinyn, Un Cyfeiriad
Mae gan gebl ffibr optig simplecs un llinyn o wydr neu ffibr plastig y tu mewn i un siaced amddiffynnol. Mae'n cludo data i un cyfeiriad - o'r ffynhonnell i'r derbynnydd, atalnod llawn. Dim llwybr dychwelyd, dim sgwrs dwy ffordd.
Mae'r cynllun un ffordd hwnnw yn ffitio set benodol o swyddi. Gwyliadwriaeth teledu cylch cyfyng yw'r enghraifft glasurol: mae'r camera yn dal fideo ac yn gwthio'r nant i uned recordio. Nid oes angen i'r recordydd byth anfon data yn ôl i'r camera dros yr un ffibr. Mae rhwydweithiau synhwyrydd diwydiannol yn gweithredu yn yr un modd - mae chwiliwr tymheredd mewn ffatri yn anfon darlleniadau i ddangosfwrdd rheoli, ac nid oes gan y dangosfwrdd unrhyw reswm i siarad yn ôl.
Mae ceblau Simplex hefyd yn rhedeg seilwaith darlledu. Mewn cynhyrchu teledu, mae camera yn trosglwyddo ei borthiant i uned ddarlledu ganolog trwy gyswllt ffibr syml. Mae offer delweddu meddygol - systemau endosgopi, rhai peiriannau pelydr-X - yn dibynnu ar yr un dull un cyfeiriad. Mae'r ddyfais ddelweddu yn tanio data cydraniad uchel i orsaf brosesu, a dyna'r llwybr data cyfan.
Ar yr ochr ffisegol, mae ffibr simplecs yn ysgafnach ac yn cymryd llai o le ar hambwrdd. Un llinyn a derfynir gydag anCysylltydd ffibr optig SCneu mae cysylltydd FC yn gyflym i'w osod ac yn hawdd ei ddatrys. Un ffibr, un aliniad, un pwynt methiant posibl - ac mae gan y symlrwydd hwnnw werth gwirioneddol mewn gosodiadau synhwyrydd ar raddfa fawr lle rydych chi'n rhedeg cannoedd o ddolenni unigol.
Cebl Ffibr Optig Deublyg: Cyfathrebu Dwy Ffordd
Mae cebl ffibr optig dwplecs yn bwndelu dwy edefyn ffibr gyda'i gilydd mewn cyfluniad zipcord - dwy edefyn ochr yn ochr, wedi'i ymuno â stribed tenau o ddeunydd siaced. Mae dolenni un llinyn yn trosglwyddo (TX), mae'r dolenni eraill yn derbyn (RX), felly mae un cebl yn darparu cyfathrebu dwyochrog llawn.
Meddyliwch am yr hyn sy'n digwydd y tu mewn i ganolfan ddata. Mae gweinydd yn siarad â switsh - mae ceisiadau'n mynd allan, mae ymatebion yn dod yn ôl, ac mae'r ddau gyfeiriad yn aros yn brysur ar yr un pryd. Mae switshis llawr yn bwydo i asgwrn cefn craidd, ac mae pob un o'r dolenni cyswllt hynny yn cludo traffig y ddwy ffordd. Nid cyd-ddigwyddiad yw hynny; dyna sut mae'r protocolau'n gweithio. Ethernet, Fiber Channel, SONET - maent i gyd yn rhagdybio anfoniad cydamserol-a-llwybr derbyn. Mae ffibr dwplecs yn bodoli oherwydd nid yw rhwydweithio modern yn cymryd tro.
Mae gweithrediad deublyg llawn yn golygu bod y ddau edefyn yn aros yn actif ar yr un pryd. Mae gweithfan yn tanio cais i weinydd ar un llinyn tra bod y gweinydd yn gwthio ymateb yn ôl ar y llall. Dim aros, dim-cymryd tro, dim lled band wedi'i wastraffu. Mae hynny'n wahanol i hanner{5}}dwplecs, lle mae data'n teithio i'r ddau gyfeiriad ond dim ond un ffordd ar y tro - y model walkie-talkie, lle rydych chi'n dal y botwm talk a'r person arall yn aros.
Mae cortynnau clwt deublyg yn cael eu terfynu gyda chysylltwyr pâr. AnLC{0}}i-LCD llinyn clwt deublygyw'r cynulliad cebl a ddefnyddir yn fwyaf eang mewn canolfannau data heddiw, diolch i ferrule cryno 1.25mm y cysylltydd LC a chydnawsedd uniongyrchol â throsglwyddyddion SFP a SFP +.
Modd-Sengl yn erbyn Amlfodd
Daw ceblau ffibr optig syml a deublyg mewn fersiynau{-modd sengl ac amlfodd. Mae'r dewis hwn yn pennu pellter a lled band, felly mae'n werth deall yn glir.

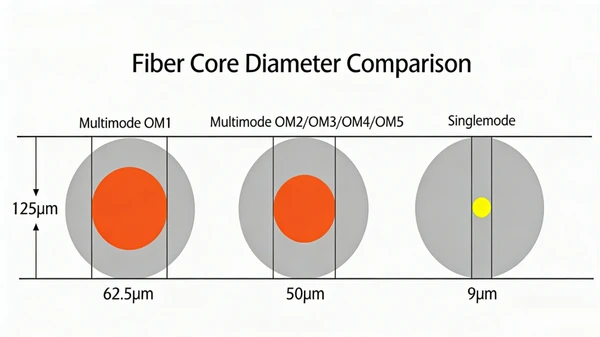

Mae gan ffibr -modd sengl ddiamedr craidd o 8 i 10 micron ac mae'n cario un pelydryn o olau. Mae'r craidd tynn hwnnw'n dileu gwasgariad moddol, sy'n cadw'r signal yn lân dros bellteroedd hir - rydym yn siarad cilomedrau, nid metrau. Ceblau modd syml a dwplecs sengl yw'r safon ar gyfer asgwrn cefn telathrebu, rhwydweithiau ardal metro, ac unrhyw gyswllt dros ychydig gilometrau. Mae'r gost yn uwch oherwydd bod trosglwyddyddion modd sengl yn defnyddio ffynonellau golau laser yn hytrach na'r LEDau rhatach mewn systemau amlfodd.
Mae ffibr amlfodd yn rhedeg craidd mwy - 50 neu 62.5 micron - ac yn gadael i foddau golau lluosog deithio ar yr un pryd. Mae hynny'n darparu lled band cryf dros rediadau byr, ond mae'r signal yn diraddio'n gyflymach oherwydd bod y llwybrau golau lluosog hynny yn taro'r derbynnydd ar adegau ychydig yn wahanol. Mae gwasgariad moddol yn capio pellteroedd amlfodd effeithiol ar 300 i 550 metr ar gyfer cysylltiadau 10G, yn dibynnu ar radd cebl OM3 neu OM4. Ar gyfer rhwydweithiau campws, cysylltiadau o fewn-adeiladu, a rhediadau canolfan ddata byr, ffibr deublyg amlfodd yw'r dewis cost effeithiol.
Lle mae'r ceblau hyn yn terfynu mewn mannau dosbarthu, ffynnon-penodedigblwch terfynell ffibr optigyn cadw pwyntiau sbleis wedi'u trefnu a'u hamddiffyn. Mae'r manylion hynny'n arbed oriau o ddatrys problemau pan fyddwch chi'n mynd ar drywydd cyswllt problemus fisoedd ar ôl ei osod.
Ceblau Fiber Optic Simplex vs Duplex
Cost yw'r peth cyntaf rydyn ni'n gofyn amdano. Mae cebl Simplex yn defnyddio un llinyn ffibr ac un cysylltydd y pen - llai o ddeunydd, pris is fesul rhediad. Pan fyddwn yn tynnu cannoedd o borthiant synwyryddion trwy gyfleuster diwydiannol neu'n gwifrau rhwydwaith teledu cylch cyfyng ar draws adeilad, mae'r arbedion fesul-rhediad yn cronni'n gyflym. Mae cebl deublyg yn costio mwy oherwydd yr ail linyn a chysylltwyr ychwanegol, ond mae'n darparu gallu deugyfeiriadol na all simplex ei ddyblygu.
Gosod yw'r ail gwestiwn. Mae ceblau Simplex yn deneuach, yn fwy hyblyg, ac yn haws eu llwybro trwy gyfrwng cwndid tynn. Mae ceblau deublyg yn rhedeg yn ehangach oherwydd yr adeiladwaith sipcord, sy'n creu cyfyngiadau mewn paneli clwt dwysedd uchel. Ond dyma'r cyfaddawd: mae ceblau deublyg yn dileu'r angen i reoli dau rediad syml ar wahân pan fydd angen cyfathrebu deugyfeiriadol ar gyfer y prosiect. Mewn amgylcheddau rhwydweithio, mae un cebl deublyg yn lanach na dau gebl syml wedi'u cyfeirio i'r un cyrchfan.
Mae capasiti lled band yn ffafrio deublyg mewn unrhyw gyd-destun rhwydweithio. Mae llif data dwy ffordd ar yr un pryd yn golygu bod cynhwysedd llawn eich cyswllt yn gweithio i'r ddau gyfeiriad ar unwaith. Mae dolen simplex yn cysegru'r holl led band i un cyfeiriad - yn effeithlon ar gyfer bwydo synhwyrydd a darlledu, ond nid yw'n cefnogi'r cylch anfon-a-derbyn sydd ei angen ar rwydweithio IP.
Mae cydnawsedd cysylltydd yn union yr un fath ar draws y ddau fath. Yr un pethaddaswyr ffibr optigsy'n paru SC-i-SC neu LC-i-Mae cysylltiadau LC yn gweithio gyda chynulliadau simplecs a deublyg yn gyfnewidiol. Gall dau gebl simplecs gymryd lle un cebl deublyg, ac mae'r gwrthwyneb yn wir. Yn ymarferol, mae dwplecs yn cael ei ffafrio ar gyfer cysylltiadau rhwydwaith oherwydd ei fod yn cadw rheolaeth cebl yn lanach.
Ble i Ddefnyddio Ceblau Fiber Optic Simplex
Mae ffibr Simplex yn perthyn i bob cymhwysiad lle mae data'n llifo i un cyfeiriad o'r ffynhonnell i'r derbynnydd: teledu cylch cyfyng a systemau gwyliadwriaeth fideo, synwyryddion awtomeiddio diwydiannol a rhwydweithiau monitro IoT, dosbarthiad signal darlledu (megis camera-i-borthiant cyfleuster cynhyrchu), trawsyrru data delweddu meddygol (megis endosgop{{2}i{-brosesu cysylltiadau gorsaf), a systemau synhwyro'r perimedr trosglwyddo ar gyfer y stadiwm, a systemau synhwyro perimedr y stadiwm.
Ym mhob un o'r senarios hyn, mae'r ddyfais ffynhonnell yn cynhyrchu data ac mae'r ddyfais derbyn yn ei ddefnyddio. Nid oes sianel ddychwelyd yn bodoli yn nyluniad y cais, felly mae rhedeg cebl deublyg yn ychwanegu cost heb ychwanegu swyddogaeth.
Ble i Ddefnyddio Ceblau Fiber Optic Duplex
Mae ffibr deublyg yn mynd i bob man y mae cyfathrebu deugyfeiriadol yn digwydd - sy'n cwmpasu'r mwyafrif llethol o seilwaith rhwydwaith. Cysylltiadau asgwrn cefn LAN rhwng switshis a llwybryddion, gweinydd-i-newid cysylltiadau mewn canolfannau data, cysylltiadau WAN rhwng adeiladau, ffeibr{4}i-osodiadau desg ar gyfer gweithfannau lled band uchel, a chysylltiadau â modemau ffibr a thrawsnewidwyr cyfryngau i gyd yn rhedeg ar ffibr deublyg. Os yw'r ddyfais ar bob pen yn anfon ac yn derbyn data - ac sy'n disgrifio pob darn o offer rhwydweithio a adeiladwyd yn yr ugain mlynedd diwethaf - dwplecs yw'r cebl i'w nodi.
Un datblygiad sy'n werth gwybod amdano: Mae trosglwyddyddion BiDi (deugyfeiriadol) yn cyfathrebu dwy ffordd dros un llinyn ffibr trwy ddefnyddio tonfeddi gwahanol ar gyfer trawsyrru a derbyn. Mae transceivers BiDi wedi'u paru â cheblau simplex yn lleihau cyfrif ffibr mewn rhwydweithiau metro a mynediad lle mae gofod dwythell yn dynn. Mae'r dull yn gofyn am drosglwyddyddion tonfedd penodol ar y ddau ben, felly mae'n ddatrysiad wedi'i dargedu yn hytrach nag yn ddisodli cyffredinol ar gyfer deublyg.
Sut i Ddewis y Cebl Fiber Optic Cywir ar gyfer Eich Cais
Daw'r penderfyniad i un cwestiwn: a yw'r ddolen yn cario data i un cyfeiriad, neu ddau? Mae un cyfeiriad - synhwyrydd yn bwydo dangosfwrdd, camera yn bwydo recordydd - yn golygu simplecs. Dau gyfeiriad - mae unrhyw gysylltiad rhwydwaith - yn golygu dwplecs.
Y tu hwnt i hynny, peidiwch ag anwybyddu ansawdd terfynu. A glân, caboledig iawncysylltydd cyflym ffibr optigar y naill fath cebl neu'r llall yn perfformio'n well na chebl premiwm sydd wedi'i derfynu'n wael bob tro. Ni fydd y cebl gorau ar y farchnad yn arbed cyswllt ag wyneb diwedd budr neu anghywir.
Ar gyfer y rhan fwyaf o adeiladu rhwydwaith, mae cyfuniad o'r ddau fath o gebl yn gwneud synnwyr. Rhedeg dwplecs ar gyfer cysylltiadau rhwydwaith gweithredol. Defnyddiwch simplex ar gyfer monitro pwrpasol, synhwyrydd, a phorthiant darlledu. Mae paru'r math o gebl â'r llif data gwirioneddol - yn lle rhagosod i ddwplecs ar bob rhediad - yn cadw costau deunydd wedi'u rheoli a llwybrau cebl yn hylaw heb ildio unrhyw berfformiad lle mae'n cyfrif.
