Gosod cebl ffibr optig dan do ac awyr agored

Tîm Ffibr Evolux · Chwefror 2026 · Darllen 10 munud

Mae gosod ffibr optig yn gam hollbwysig wrth adeiladu rhwydweithiau perfformiad uchel. Mae dewis y cebl cywir yn sicrhau trosglwyddiad data effeithlon, hirhoedledd a gwydnwch ar draws gwahanol amgylcheddau. Mae'r canllaw hwn yn ymdrin â chebl ffibr optig dan do a gosod cebl ffibr optig awyr agored, gydag awgrymiadau ymarferol ar gyfer pob senario.

Newydd i opteg ffibr? Efallai y byddwch am wirio einhanfodion cysylltydd ffibr optigyn gyntaf.

Mathau o Gebl Fiber Optic yn ôl Cais

Mae ceblau ffibr optig yn cael eu categoreiddio yn seiliedig ar eu hamgylchedd defnyddio: dan do ac yn yr awyr agored. Mae pob math wedi'i ddylunio gyda nodweddion penodol i drin gwahanol amodau.

Ceblau Fiber Optic Dan Do

Defnyddir ceblau ffibr optig dan do yn gyffredin mewn adeiladau, swyddfeydd a chanolfannau data. Mae'r ceblau hyn yn hyblyg, yn ysgafn, ac wedi'u dylunio â-defnyddiau sy'n gwrthsefyll tân i fodloni codau diogelwch. Maent yn profi llai o straen amgylcheddol na cheblau awyr agored ond rhaid iddynt gydymffurfio â safonau diogelwch tân llym.

Mae sgôr tân yn bwysicach nag y mae'r rhan fwyaf o bobl yn ei sylweddoli. Mewn tân adeilad, gall y siaced cebl anghywir ryddhau mygdarth gwenwynig neu ledaenu fflamau trwy fannau trin aer. Fesul NEC (Cod Trydanol Cenedlaethol) Erthygl 770, dyma beth sydd angen i chi ei wybod am gyfraddau:

Nid torri cod yn unig yw defnyddio'r sgôr anghywir. Rydym wedi gweld gosodwyr yn rhedeg cebl OFNR trwy ofodau llawn i arbed ychydig cents y droed. Mae arolygydd adeiladu yn ei ddal, mae popeth yn cael ei rwygo a'i ail-wneud â chebl iawn. Mae'r "arbedion" yn costio tua 10x yn fwy yn y diwedd.

Ceblau Fiber Optic Awyr Agored

Mae ceblau awyr agored yn wynebu set hollol wahanol o heriau-siglenni tymheredd o -40 gradd i +70 gradd , ymdreiddiad lleithder, diraddiad UV, straen corfforol, ac weithiau cnofilod yn cnoi drwy'r siaced. Mae'r ceblau hyn wedi'u hadeiladu'n galetach gyda siacedi arfog a deunyddiau atal dŵr.

Ceblau Ffibr Tanddaearol

Mae'r ceblau hyn yn cael eu tynnu trwy sianeli wedi'u claddu 1 i 2 fetr o ddyfnder. Mae'r cwndid yn darparu amddiffyniad ffisegol, ond mae lleithder yn dal i ddod i mewn dros amser-dyna pam mae angen dŵr ar geblau tanddaearol -blocio gel neu sych{5}}blocio tâp y tu mewn. Mae siacedi sy'n gydnaws ag iraid yn helpu i leihau ffrithiant wrth dynnu'n hir drwy'r system cwndid.

Ceblau Claddu Uniongyrchol

Yn wahanol i geblau tanddaearol, mae ceblau wedi'u claddu'n uniongyrchol yn mynd i'r ddaear heb sianeli. Mae angen arfwisg wedi'i hatgyfnerthu-dâp dur rhychiog neu alwminiwm-i drin pwysedd pridd a difrod gan gnofilod. Mae Evolux yn cynnigceblau arfoggydag amddiffyniad gwell wedi'i gynllunio'n benodol ar gyfer cymwysiadau claddu uniongyrchol.

Ceblau Awyr

Mae ceblau awyr yn hongian rhwng polion neu'n glynu wrth adeiladau. Maent yn cael eu hamddiffyn rhag peryglon tanddaearol ond yn wynebu llwyth gwynt, cronni iâ, ac amlygiad UV cyson yn lle hynny. Mae-dyluniadau hunangynhaliol gyda-gwifren negesydd dur wedi'u hadeiladu mewn-yn safonol-mae'r negesydd yn dwyn pwysau'r cebl tra bod y ffibrau optegol yn parhau i gael eu hamddiffyn y tu mewn.

Ceblau Tanfor

Ar gyfer defnydd tanddwr mewn afonydd, llynnoedd, neu ardaloedd arfordirol, mae angen ymwrthedd dŵr gwell ar geblau. Mae'r rhan fwyaf yn defnyddio rhwystrau lluosog: tiwbiau wedi'u llenwi â gel,-tapiau chwyddadwy, ac adeiladwaith wedi'i selio'n hermetig. Mae arfwisg trwm yn amddiffyn rhag taro angor.

Cynllunio Cyn-Gosod

Dyma rywbeth nad yw'r rhan fwyaf o ganllawiau yn ei bwysleisio ddigon: mae cynllunio yn atal tua 95% o broblemau gosod. Nid problemau technegol-problemau cynllunio. Anghofiodd rhywun wirio a oedd y cwndid presennol eisoes yn llawn. Nid oedd rhywun yn sylweddoli bod angen trwydded ar gyfer y groesfan. Fe wnaeth rhywun archebu cebl 20 metr yn fyr.

Cyn archebu unrhyw beth, cerddwch y llwybr cyfan a dogfennwch:

Cyfanswm pellter- ei fesur, peidiwch ag amcangyfrif. Ychwanegu 10-15% ar gyfer amrywiadau slac a llwybro.

Rhwystrau- waliau, nenfydau, cyfleustodau presennol, croesfannau ffordd

Amodau amgylcheddol- a fydd yn agored i eithafion tymheredd? Lleithder? Cemegau?

Seilwaith presennol- allwch chi ddefnyddio cwndidau, hambyrddau cebl neu lwybrau sy'n bodoli eisoes?

Mae angen trwyddedau- hawlenni cloddio, trwyddedau adeiladu, hawl-cytundebau-ffordd

Ar gyfer gwaith awyr agored, ffoniwch811(yn yr Unol Daleithiau) i leoli cyfleustodau tanddaearol presennol cyn unrhyw gloddio. Mae hyn yn ofynnol yn gyfreithiol, ac mae taro llinell nwy neu gebl pŵer yn creu problemau difrifol.

Arferion Gorau ar gyfer Gosod Ffibr Optig

Mae ceblau ffibr yn cynnig manteision gwych-lled band uchel, colled isel, imiwnedd i ymyrraeth electromagnetig. Ond dim ond pan fydd y gosodiad yn cael ei wneud yn iawn y bydd y buddion hyn yn ymddangos. Dyma gyngor wedi'i dargedu ar gyfer gwahanol senarios gosod.

Gosodiad Fiber Optic Dan Do

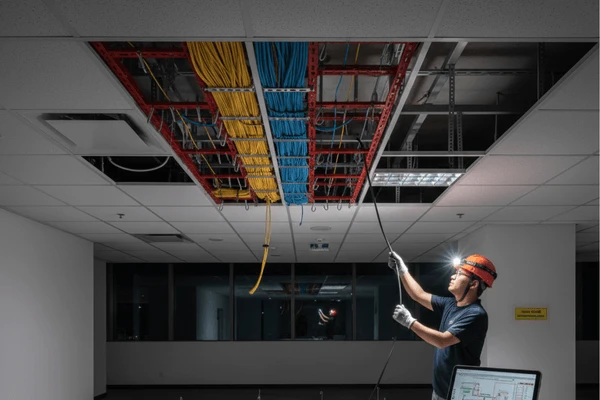

Gosodiadau Nenfwd a Llawr Codi

Mae'n debyg mai nenfydau gollwng a lloriau uwch yw'r lleoedd hawsaf i redeg ffibr. Fel arfer gellir gwthio'r paneli nenfwd i fyny a'u symud o'r neilltu, gan roi mynediad i chi at geblau llwybr uwchben. Mae teils llawr uchel yn codi'r un ffordd.

Dylai ceblau yn y bylchau hyn gael eu cynnal a'u trefnu'n dda. Defnyddiwch hambyrddau, J-bachau, neu strapiau felcro- sydd rhwng 4 a 5 troedfedd oddi wrth ei gilydd ar rediadau syth, gyda chynheiliaid ychwanegol wrth newid cyfeiriad.

Un peth y mae pobl yn ei anghofio: atodwch gefnogaeth i strwythur yr adeilad, nid y grid nenfwd. Mae'r grid wedi'i gynllunio i ddal pwysau teils yn unig. Rydyn ni wedi gweld rhannau nenfwd yn dod i lawr pan gafodd gormod o geblau eu cysylltu â'r grid dros amser. Nid yw'n digwydd ar unwaith-mae'n cymryd misoedd neu flynyddoedd o bwysau cronedig-ond pan fydd yn mynd, mae'n tynnu popeth oddi tano.

Ychydig o bethau eraill i wylio amdanynt mewn gosodiadau nenfwd:

Peidiwch â gosod ceblau yn uniongyrchol ar deils nenfwd. Byddant yn sag ac yn y pen draw yn disgyn.

Peidiwch â chinsio cysylltiadau sip yn rhy dynn. Yn creu pwyntiau straen sy'n achosi problemau yn ddiweddarach. Mae strapiau Velcro yn gweithio'n well.

Cadwch ffibr wedi'i wahanu o geblau pŵer o leiaf 12 modfedd. Mae ffibr yn imiwn i ymyrraeth, ond mae ceblau pŵer yn cynhyrchu gwres.

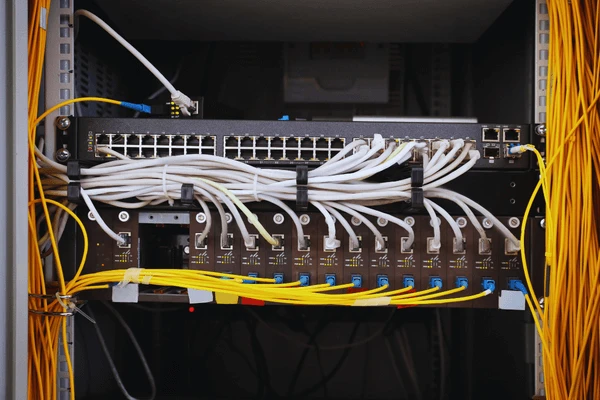

Mewn-Gosodiadau Cabinet

Mae angen trefnu ceblau y tu mewn i gabinetau rac. Mae raciau anniben yn achosi problemau go iawn-anos eu datrys, yn haws datgysylltu rhywbeth yn ddamweiniol, yn hunllef i wneud newidiadau yn nes ymlaen.

Defnyddpaneli clwt ffibrar gyfer pwyntiau terfynu glân. Llwybr ceblau drwy reolwyr cebl fertigol a llorweddol yn hytrach na gadael iddynt drape ar draws offer. Cadwch ffibr a cheblau pŵer ar ochrau gyferbyn y rac.

Gadewch ddolennau gwasanaeth-cebl ychwanegol wedi'u torchi i'w defnyddio yn y dyfodol. Heb slac, efallai y bydd angen tynnu ceblau newydd hyd yn oed symud offer ychydig fodfeddi.

Gosodiadau Riser

Mae rhediadau cebl fertigol rhwng lloriau yn anodd oherwydd pwysau cebl. Gall y cebl ei hun ymestyn dros amser os na chaiff ei gefnogi'n iawn.

Defnyddiwch y cebl graddedig OFNR ar gyfer codwyr-OFNP os yw'r codwr yn cysylltu â bylchau llawn. Ceblau cynnal yn rheolaidd gan ddefnyddio clampiau â sgôr ffibr. Gall clampiau metel rheolaidd falu'r ffibr os caiff ei or-dynhau.

Dyma awgrym sy'n arbed llawer o ymdrech: dechreuwch o'r llawr uchaf a thynnu i lawr, nid i fyny. Mae tynnu cebl i fyny yn ymladd disgyrchiant yr holl ffordd, ac mae'r llwyth yn cynyddu gyda phob metr rydych chi'n ei dynnu. Mae tynnu i lawr yn gadael i ddisgyrchiant helpu yn hytrach na'ch ymladd.

Efallai bod y gweithdrefnau trin gan wahanol wneuthurwyr cebl yn amrywio ychydig. Felly gwiriwch y daflen ddata cebl am y cynnydd fertigol mwyaf heb gefnogaeth, a dilynwch eu cyfarwyddiadau yn gyntaf.

Gosod Ffibr Optig Awyr Agored

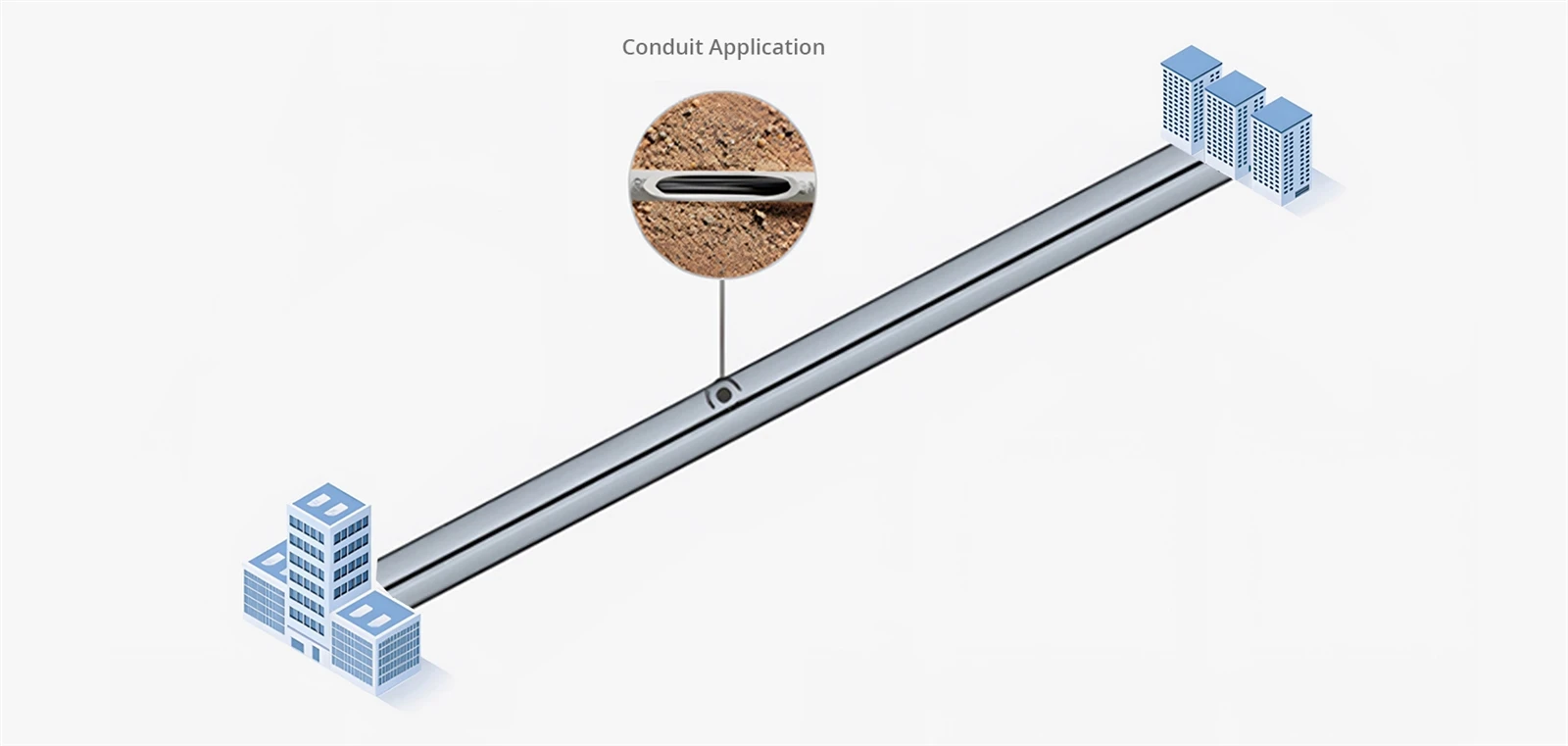

Gosod Cwndid

Mae cwndid yn rhoi diogelwch hirdymor da ar gyfer ceblau awyr agored, ond unwaith y bydd wedi'i osod, mae gwneud newidiadau yn anodd ac yn ddrud. Cynlluniwch y llwybr yn ofalus ymlaen llaw.

Wrth dynnu cebl trwy gyfrwng cwndid, cadwch yr holl bwyntiau trosglwyddo yn llyfn. Wrth flychau cyffordd a thyllau llaw, peidiwch â gadael i geblau orffwys ar ymylon miniog-ychwanegu darn byr o gwndid hyblyg neu draphont fewnol i arwain y cebl o amgylch corneli. Mae blychau tynnu yn rhannu rhediadau hir yn segmentau hylaw ac yn rhoi mynediad i chi ar gyfer gwaith yn y dyfodol.

Rhowch raff dynnu yn y cwndid bob amser yn ystod y gosodiad. Bydd ei angen arnoch yn nes ymlaen. Defnyddiwch iraid sy'n gydnaws â ffibr ar gyfer tyniadau hir-dŵr-mae gel seiliedig ar ddŵr yn gweithio'n dda, ond gwiriwch ei fod yn gydnaws â'ch deunydd siaced cebl.

Nodyn:Dylai radiws tu mewn troeon cwndid fod o leiaf 10 gwaith diamedr allanol y cebl. Ar gyfer cebl awyr agored 8mm nodweddiadol, dyna radiws tro o leiaf 80mm. Dylid cyfyngu rhediadau cwndid i 100 troedfedd rhwng pwyntiau tynnu, gyda dim mwy na dau dro 90-gradd fesul segment. Mae mynd y tu hwnt i'r terfynau hyn yn cynyddu tensiwn tynnu'n ddramatig.

Y Dechneg Ffigur-8

Am dyniadau hir iawn-sawl can troedfedd neu fwy-peidiwch â cheisio gwneud y cyfan ar unwaith. Tynnwch i bwynt canolradd, gosodwch y cebl dros ben mewn patrwm ffigur-8 (nid cylchol, sy'n cyflwyno twist), yna parhewch â'r tynnu. Mae hyn yn dosbarthu tensiwn ac yn atal mynd y tu hwnt i sgôr tynnu uchaf y cebl.

Gosodiad Claddedig Uniongyrchol

Mae claddu uniongyrchol yn rhoi cebl yn syth yn y ddaear heb gwndid. Mae gwir angen cebl arfog â sgôr ar gyfer claddu uniongyrchol-ni fydd cebl awyr agored rheolaidd yn goroesi mwy na blwyddyn neu ddwy.

Cyn cloddio, ffoniwch811i leoli cyfleustodau presennol. Yn ofynnol yn ôl y gyfraith yn y rhan fwyaf o leoedd. Mae taro llinell nwy neu foncyff ffibr yn ddrud ar y gorau, yn beryglus ar y gwaethaf. Sicrhewch drwyddedau cloddio-mae'r rhan fwyaf o awdurdodaethau eu hangen.

Mae dyfnder claddu yn dibynnu ar leoliad:

Claddwch bob amser o dan y llinell rew ar gyfer eich rhanbarth. Gall rhewi-cylchredau dadmer symud pridd a difrodi ceblau sydd wedi'u claddu'n rhy fas.

Ar ôl gosod y cebl, ôl-lenwch yn gyntaf gyda thywod neu bridd mân-dim creigiau yn uniongyrchol ar y cebl. Gosodwch dâp rhybuddio tua 12 modfedd uwchben. Dogfennwch yr union lwybr gyda chyfesurynnau GPS neu fesuriadau manwl. Bydd rhywun yn diolch i chi flynyddoedd o nawr pan fydd angen iddynt ddod o hyd iddo.

Gosod Awyr

Mae gosod erial yn atal ceblau rhwng polion. Yn osgoi costau ffosio ond yn gwneud ceblau'n agored i'r tywydd-gwynt, rhew, haul, siglenni tymheredd.

Mae ceblau hunan-cynnal gyda gwifren negesydd integredig yn safonol. Mae'r negesydd yn dwyn y pwysau a'r llwythi gwynt tra bod ffibrau optegol yn parhau i gael eu hamddiffyn y tu mewn. Ar gyfer gosodiadau ger llinellau pŵer, mae All{3}}Dielectric Self-ceblau Cefnogi (ADSS) yn defnyddio edafedd aramid yn lle dur i osgoi peryglon trydanol.

Mae sag rhwng polion yn bwysicach nag y mae pobl yn sylweddoli. Mae rhy dynn yn creu problemau straen mewn tywydd oer pan fydd y cebl yn cyfangu. Mae rhy llac yn achosi symudiad gormodol yn y gwynt, gan greu blinder ar bwyntiau cysylltu. Ar gyfer rhychwantau dros 100 metr neu mewn ardaloedd tywydd garw, mae'n debyg eich bod am i beiriannydd gyfrifo sag iawn.

Pan fydd ceblau'n mynd i mewn i adeiladau, gosodwch ddolenni ehangu. Mae newidiadau tymheredd yn achosi ehangiad a chrebachiad sylweddol-heb ddolenni, mae symudiad yn crynhoi straen wrth fynedfeydd a gall niweidio treiddiadau ceblau ac adeiladau dros amser.

Splicing a Therfynu

Hanner y dasg yw gosod ceblau. Eu cysylltu yn iawn yw'r hanner arall.

Ymdoddiad Splicing

Mae splicing ymasiad yn toddi dau ben ffibr ynghyd ag arc trydan. Nid oes gan sbleis ymasiad da bron unrhyw golled-yn nodweddiadol o dan 0.05 dB. Dyna pam mai dyma'r safon ar gyfer gosodiadau parhaol.

Mae'r broses yn gofyn am gywirdeb ym mhob cam:

Llainy cotio amddiffynnol i ddatgelu ffibr noeth. Defnyddio stripwyr ffibr iawn-offer byrfyfyr yn niweidio'r gwydr.

Glany ffibr noeth gyda 99% o alcohol isopropyl a lint-cadachau rhydd. Un tocyn fesul adran weipar.

Hollty ffibr i greu wyneb gwastad, perpendicwlar. Mae ansawdd hollt yn pennu ansawdd sbleis-os yw'n edrych yn naddu, yn ongl neu'n arw, tynnwch yn ôl ymhellach a rhowch gynnig arall arni.

ffiwstrwy osod ffibrau yn y sblicer. Mae'n eu halinio'n awtomatig ac yn cymhwyso'r arc.

Gwarchody sbleis gyda llawes crebachu gwres. Mae sbleisys ymasiad noeth yn hynod o fregus.

Os yw'r sbleisiwr yn amcangyfrif colled uwch na 0.05 dB, aeth rhywbeth o'i le. Gwell ei ail-wneud na derbyn sbleis ymylol.

Ar gyfer gwaith terfynu, ansawddpigtails ffibr optiggyda ffatri{0}}mae cysylltwyr caboledig yn gwneud gwahaniaeth gwirioneddol yn y canlyniadau terfynol.

Splicing Mecanyddol

Mae sbleisiau mecanyddol yn defnyddio gosodiadau aliniad a mynegai-cyfateb gel yn lle ymasiad. Yn gyflymach i'w osod, nid oes angen offer ymasiad drud.

Y cyfaddawd: colled uwch (0.1-0.5 dB nodweddiadol o gymharu â llai na 0.05 dB ar gyfer ymasiad) a dibynadwyedd tymor hir is mewn amgylcheddau garw. Dirwy am atgyweiriadau brys neu waith cyfrif ffibr isel lle mae cost offer yn bryder. Ar gyfer seilwaith parhaol, ymasiad yw'r ffordd i fynd o hyd.

Mathau Cysylltwyr

Mae gwahanol gymwysiadau yn galw am gysylltwyr gwahanol:

Eincysylltwyr ffibr optigdod ym mhob math safonol ar gyfer terfynu ffatri a maes.

Profi a Dogfennaeth

Peidiwch â hepgor y profion. Nid yw "y ddolen yn goleuo" yn golygu bod y gosodiad yn dda. Efallai y bydd gosodiad ymylol yn gweithio ar 10G ond yn methu ar 100G, neu'n gweithio'n iawn yn yr haf ond yn gadael yn y gaeaf.

Archwiliad Gweledol

Cyn cysylltu unrhyw beth, gwiriwch wyneb diwedd pob cysylltydd gyda microsgop arolygu ar chwyddhad 200-400x. Chwiliwch am lwch, olion bysedd, crafiadau ar draws y craidd, sglodion yn y ferrule.

Halogiad sy'n achosi'r rhan fwyaf o broblemau rhwydwaith ffibr. Canfu un arolwg diwydiant mai dyma'r prif reswm dros ddatrys problemau. Glanhewch gysylltwyr halogedig gydag offer glanhau cywir ac ail-archwiliwch. Mae crafiadau sy'n croesi'r ardal graidd yn golygu bod angen newid y cysylltydd.

Profi Colled

Mae Setiau Prawf Colled Optegol yn mesur diwedd colled mewnosod cyfanswm-i-diwedd. Cymharwch y canlyniadau a fesurwyd yn erbyn y golled ddisgwyliedig:

Colled disgwyliedig=(hyd ffibr × gwanhad) + (cysylltwyr × 0.3 dB) + (sbleis × 0.1 dB)

Gwanhau ffibr nodweddiadol:

Modd-sengl ar 1310nm: 0.35 dB/km

Modd-sengl ar 1550nm: 0.25 dB/km

Amlfodd ar 850nm: 3.0 dB/km

Os yw colled fesuredig yn sylweddol uwch na'r hyn a gyfrifwyd, mae rhywbeth o'i le. Dewch o hyd iddo cyn derbyn y gosodiad. Ar gyfer ceblau eiddo, mae safon TIA-568 yn darparu cyllidebau colled penodol a gofynion profi y dylai'r rhan fwyaf o osodiadau masnachol eu dilyn.

Profi OTDR

Mae OTDR (Optical Time-Domain Reflectometer) yn anfon corbys golau ac yn mesur adlewyrchiadau, gan ddangos pob cysylltydd, sbleis, tro, a nam ar hyd y ddolen. Mae'r olrhain yn dweud wrthych yn union ble mae problemau a pha mor ddifrifol.

Arbedwch olion OTDR ar gyfer pob ffibr. Pan fydd rhywbeth yn methu fisoedd neu flynyddoedd yn ddiweddarach, mae cymharu olion cyfredol â gwreiddiol yn dangos yn union beth newidiodd. Storio dogfennaeth lle gall technegwyr y dyfodol ddod o hyd iddi-nid ar liniadur rhywun sy'n gadael pan fyddant yn newid swydd.

Problemau ac Atebion Cyffredin

Ni fydd y ddolen yn sefydlu o gwbl

Gwiriwch yn y drefn hon: cysylltwyr yn eistedd yn iawn? Ffibr wedi'i gysylltu'n gywir (ei olrhain yn gorfforol)? Polaredd TX/RX yn gywir? Cysylltwyr yn lân?

Gwallau ysbeidiol neu gyfradd gwallau didau uchel

Bron bob amser yn un o dri pheth: cysylltwyr halogedig, pŵer optegol ymylol (cyswllt yn gweithio ond dim ymyl), neu groes radiws plygu rhywle yn y llwybr. Archwiliwch y llwybr yn gorfforol gan edrych am droadau tynn-y tu mewn i raciau, wrth newid cyfeiriad, unrhyw le y caiff y cebl ei "stwffio" i ofod tynn.

Link gweithio o'r blaen, nawr nid yw'n

Newidiodd rhywbeth. A wnaed unrhyw waith yn yr ardal? A wnaeth unrhyw un gysylltu neu ddatgysylltu unrhyw beth? Cymharwch yr olrhain OTDR cyfredol â'r llinell sylfaen wreiddiol.

Mae OTDR yn dangos colled uchel annisgwyl ar un adeg

Gallai fod yn gysylltydd budr, sbleis drwg, tro tynn, neu ddifrod corfforol. Dechreuwch gyda glanhau. Os nad yw hynny'n ei drwsio, archwiliwch y lleoliad y mae OTDR yn ei nodi.

Casgliad

Mae gosod ffibr da yn dibynnu ar y pethau sylfaenol: cebl cywir ar gyfer yr amgylchedd, trin yn ofalus, cysylltiadau glân, profion priodol. Ddim yn gymhleth, ond mae'r manylion yn bwysig. Hepgorwch nhw a byddwch yn datrys problemau am flynyddoedd.

Mae Evolux Fiber yn darparu-cysylltwyr cydrannau ffibr optig cyflawn, cortynnau clwt, pigtails, addaswyr, a blychau terfynell. Samplau am ddim a chymorth technegol ar gael ar gyfer eich prosiectau.

Cwestiynau am eich gosodiad? Cysylltwch â'n tîmam help.
