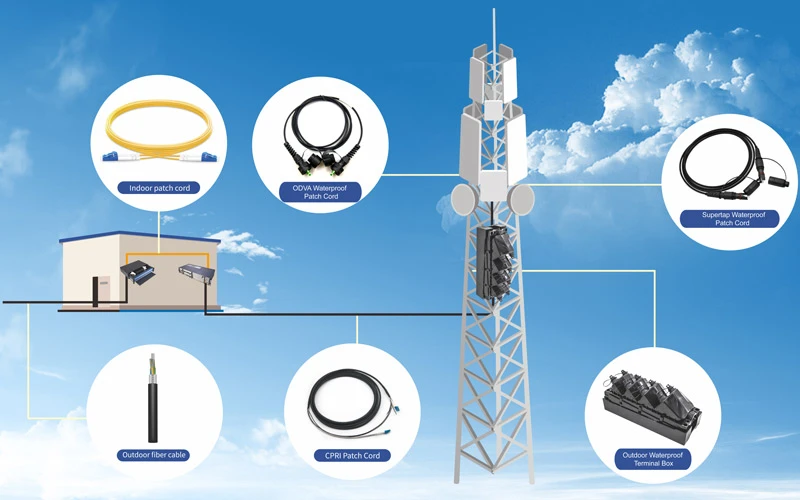

Mae cebl clwt ffibr awyr agored ar gyfer FTTA (Fiber to the Antenna) yn gynulliad ffibr optig garw, gwrth-dywydd sy'n cysylltu unedau band sylfaen (BBUs) ar lefel y ddaear ag unedau radio anghysbell (RRUs) wedi'u gosod ar dyrau cell. Mae'r ceblau hyn yn defnyddio cysylltwyr gwrth-ddŵr â sgôr IP67 - fel arfer PDLC, ODVA, NSN Boot, neu FullAXS - ac maent wedi'u hadeiladu â siacedi LSZH neu TPU sy'n gwrthsefyll UV i oroesi blynyddoedd o amlygiad awyr agored. Os ydych chi'n defnyddio gorsafoedd sylfaen 4G LTE neu 5G, mae'r cebl patsh FTTA awyr agored a ddewiswch yn uniongyrchol yn pennu dibynadwyedd cyswllt, ansawdd y signal, a pha mor aml y mae'n rhaid i'ch criw ddringo'n ôl i fyny'r tŵr.
Pam mae FTTA wedi Disodli Coax - a Pam Mae'r Cable Clytiau o Bwys Mwyaf
Nid oedd y newid o rediadau bwydo cyfechelog i bensaernïaeth FTTA seiliedig ar ffibr yn ddewisol. Fe'i gorfodwyd gan ffiseg. Mae ceblau cyfechelog traddodiadol rhwng lloches gorsaf sylfaen a'i antena yn colli pŵer signal RF sylweddol dros bellter, gyda rhediadau ymarferol fel arfer yn gyfyngedig i tua 100 metr. Mae cebl ffibr optig yn cario signalau 10 i 20 cilomedr gyda cholled ddibwys. Mewn cynllun FTTA, mae'r RRU yn eistedd ger yr antena ac yn trin trosi digidol i analog ar{-safle. Y rhediad ffibr o'r ddaear i ben y twr yw'r cyswllt blaen, a'r cebl clwt awyr agored yw'r pwynt paru olaf - yr un gydran sy'n cael ei blygio, ei ddad-blygio, ei hindreulio, a'i bwysleisio'n fwy nag unrhyw ddarn arall o'r llwybr ffibr.
Dyna pam, o safbwynt gweithgynhyrchu a chyflenwi, mae ceblau patsh FTTA awyr agored yn cynhyrchu mwy o ymholiadau RMA na bron unrhyw gynnyrch ffibr goddefol arall. Anaml y bydd y cebl ei hun yn methu. Yr hyn sy'n methu yw sêl y cysylltydd, uniondeb yr arfwisg ar bwynt straen, neu'r endface - bron bob amser oherwydd bod y cebl anghywir wedi'i nodi ar gyfer yr amgylchedd, neu fod y cebl cywir wedi'i osod yn anghywir.
Beth sy'n Gwneud Cebl FTTA Awyr Agored yn Wahanol i Glinyn Patch Safonol
Ni fyddai siwmper dwplecs LC dan do safonol i-LC yn para mis ar wyneb twr. Mae'r gwahaniaethau yn strwythurol, nid cosmetig.
Mae'r corff cebl mewn cydosodiad FTTA awyr agored iawn fel arfer yn adeiladwaith math GYFJH 5.0 mm neu 7.0 mm: dau graidd ffibr modd sengl (G.657.A1 neu G.657.A2 tro -ffibr ansensitif) wedi'i amgylchynu gan aramid edafedd cryfder cryfder aramid, a siaced ar gyfer ymwrthedd sbin dur, tiwb gwasgu allanol ar gyfer cryfder ar gyfer LS, tiwb allanol ar gyfer ymwrthedd neu gryfder troellog. TPU. Mae LSZH yn bodloni gofynion arafu fflamau telathrebu heb ryddhau mygdarthau gwenwynig. Mae TPU yn llymach yn erbyn sgraffinio ac ystwytho dro ar ôl tro - rydym yn ei argymell yn gyffredinol ar gyfer gosodiadau lle mae'r cebl yn cael ei gyfeirio trwy sianeli tynn neu'n cael ei dynnu o amgylch aelodau strwythurol twr miniog.
Ar bob pen, mae tai cysylltydd dal dŵr yn amgáu'rCysylltydd ffibr optig dwplecs LCrhyngwyneb. Mae'r tai yn paru ag addasydd pen swmp cyfatebol ar yr RRU neu'r blwch cyffordd, ac mae'r mecanwaith cloi yn cywasgu gasged cylch O- i gyflawni amddiffyniad rhag mynediad IP67 - sy'n golygu llwch cyflawn -tynnwch a gwrthwynebiad i drochi dŵr dros dro hyd at un metr.
Y Pedair System Gysylltu y Byddwch Mewn Gwirioneddol Ar Gyffwrdd
Dyma'r adran y mae'r rhan fwyaf o brynwyr yn ei chael yn anghywir, felly mae'n werth treulio amser arni. Nid yw cysylltwyr FTTA awyr agored yn gyfnewidiol. Mae archebu'r math anghywir yn golygu na all eich cebl baru'n gorfforol â'r porthladd pen radio - a gwelwn hyn yn digwydd yn amlach nag y mae unrhyw un yn y diwydiant yn hoffi ei gyfaddef.
PDLC (Gwthio -Tynnu Duplex LC)yw'r rhyngwyneb dominyddol ar gyfer ZTE, Huawei, a chyfran fawr o leoliadau byd-eang. Mae pâr ffurwl LC deublyg safonol yn eistedd y tu mewn i gragen fetel silindrog gyda choler cloi gwthio -. Mae gosod yn syml: alinio'r allwedd, gwthio nes ei fod yn clicio, llaw-tynhau'r nyten allanol. Mae gwasanaethau PDLC yn cydymffurfio ag IEC 61754-20 ac yn paru ag unrhyw addasydd LC safonol ar ôl ei dynnu o'r tai awyr agored. Ar gyfer y rhan fwyaf o adeiladau macro-gelloedd, mae PDLC yn cynnig y cydbwysedd gorau o ran cost, amser arweiniol, a defnyddioldeb maes. Dyma hefyd y math o gysylltydd rydyn ni'n ei anfon amlaf.
ODVA (Addaswr Newidyn Awyr Agored)yn dilyn IEC 61076-3-106 ac yn cael ei fabwysiadu'n eang gan Nokia, Samsung, a -safleoedd a rennir gan werthwyr - yn enwedig yng Ngogledd America ac Ewrop lle mae rhyngweithrededd traws-blatfform yn ofyniad caffael. Mae ODVA yn cefnogi tri rhyngwyneb mewnol: LC deublyg (ODVA-DLC), SC simplex (ODVA-SC), a MPO aml-ffibr (ODVA-MPO). Mae'r tai crwn wedi'u selio yn fwy swmpus na PDLC ond yn trin dirgryniad, niwl halen, a phrofi sioc thermol yn hynod o dda.
Esgid NSNyn ddyluniad treftadaeth Nokia-: cist rwber hyblyg dros gysylltydd deublyg LC safonol gyda chylch cyplu edafedd. Mae'n ysgafnach ac yn fwy cryno, sy'n ei gwneud yn boblogaidd ar gyfer celloedd bach ar y to a rhediadau hybrid dan do / awyr agored. Mae'r fasnach-i ffwrdd yn real, serch hynny. Mae'r sêl cist rwber yn diraddio'n gyflymach o dan amlygiad UV parhaus o'i gymharu â thai metel llawn. Ar gyfer safleoedd twr mewn hinsoddau anialwch neu drofannol, rydym fel arfer yn llywio cwsmeriaid tuag at PDLC neu ODVA yn lle hynny.
LlawnAXSei ddatblygu'n bennaf ar gyfer llwyfannau System Radio Ericsson. Mae'r cwtiad hirsgwar-tynnu amgaeëdig yn caniatáu un llawdriniaeth â menig, ac mae cap llwch integredig yn amddiffyn yr wyneb diwedd rhwng cysylltiadau. Os ydych chi'n gweithio ar dŵr â chyfarpar Ericsson- neu wefan RAN a rennir sy'n cynnwys radios Ericsson, mae'n debygol y bydd FullAXS wedi'i nodi yn y llawlyfr gosod.
Y camgymeriad archebu mwyaf cyffredin a welwn: mae cwsmer yn anfon RFQ ar gyfer "ceblau patch LC awyr agored ar gyfer FTTA" heb nodi'r system gysylltydd. Mae hynny fel archebu teiars heb nodi'r patrwm bollt. Cadarnhewch bob amser y math porthladd RRU - PDLC, ODVA, NSN, neu FullAXS - cyn dyfynnu neu brynu.
Manylebau Sy'n Gwahanu Cebl Da oddi wrth Gebl Problem
- Math o ffibr:Modd sengl G.657.A1 yw'r safon. Mae G.657.A2 yn caniatáu troadau tynnach (radiws lleiafswm o 7.5 mm yn erbyn. 10 mm) ac mae'n werth ei nodi ar gyfer clostiroedd tŵr cyfyngedig-top.
- Diamedr allanol cebl:5.0 mm ar gyfer rhediadau byrrach, llai agored lle mae hyblygrwydd yn bwysig. 7.0 mm ar gyfer tyniadau tŵr fertigol sy'n fwy na 30 metr - nid yw'r ymyl tynnol ychwanegol yn ddewisol ar y darnau hynny.
- Cryfder tynnol:500 N o leiaf-tymor byr. Rydym yn graddio ein gwasanaethau ar 600 N, sy'n darparu gofod uchdwr ystyrlon yn ystod tynnu twr lle mae pwysau cebl a llwyth gwynt yn cyfuno.
- Gwrthiant malu:Mae 1000 N/100 mm yn iawn ar gyfer cwndid gwarchodedig. Ar gyfer ceblau sydd wedi'u strapio'n uniongyrchol i ddur twr, nodwch fod 2000 N/100 mm - yn disgyn iâ, offer, a chamau damweiniol yn ystod gwaith cynnal a chadw i gyd yn beryglon gwirioneddol.
- Colled mewnosod:Dylai'r cynulliad gorffenedig gan gynnwys y ddau gysylltydd fesur o dan 0.3 dB fesul pâr sy'n paru. Mae pob cebl rydyn ni'n ei anfon yn cynnwys adroddiad prawf ffatri unigol sy'n gwirio hyn.
- Tymheredd gweithredu:-40 gradd i +70 gradd yw'r gwaelodlin. Dylai safleoedd anialwch neu gyhydeddol nodi +85 cynulliadau gradd gradd.
- Sgôr IP:IP67 yw llawr y diwydiant. Mae IP68 yn ddoeth ar gyfer mynedfeydd claddgell lefel y ddaear neu dyrrau arfordirol lle mae chwistrelliad halen a chyswllt lleithder hir yn arferol.
Un nodyn ar fanylebau sy'n aml yn cael eu hanwybyddu: deunydd y tiwb arfwisg. Mae arfwisg dur di-staen yn cynnal ei gyfanrwydd mewn amgylcheddau arfordirol, lleithder uchel a diwydiannol. Mae arfwisg dur carbon platiog sinc yn rhatach ond gall gyrydu o fewn dwy i dair blynedd mewn aer llawn halen. Os ydych chi'n lleoli ger arfordir neu mewn parth-diwydiant trwm, gofynnwch yn benodol i'ch cyflenwr pa ddeunydd arfwisg sy'n cael ei ddefnyddio.
Camgymeriadau Gosod Sy'n Cynhyrchu Mwyaf o Ddatganiadau Maes
Rydym yn olrhain hawliadau gwarant a data RMA ar draws ein llinell gynnyrch FTTA awyr agored. Mae tri phatrwm methu yn cyfrif am y rhan fwyaf o'r dychweliadau - ac nid oes yr un ohonynt yn ddiffygion gweithgynhyrchu.
Wynebau pen halogedig adeg paru cychwynnol.Gall gronyn llwch sengl ar domen ferrule LC godi colled mewnosod o 0.5 dB neu fwy. Ar lwyfan tŵr gwyntog, mae malurion yn glanio ar wyneb pen agored o fewn eiliadau. Mae'r atgyweiriad yn syml ond nid yw'n-trafodadwy: glanhewch bob wyneb diwedd gydag un-clicio glanach neu lint-sychwch IPA am ddim yn syth cyn paru, a chadwch gapiau llwch ymlaen tan yr eiliad olaf. Byddai hyn ynddo'i hun yn dileu tua thraean o'r cwynion "colled uchel" a gawn.
Tramgwyddau radiws plygu yn ystod llwybro ceblau.Weithiau mae gosodwyr yn gwneud troadau miniog 90-gradd i gyfeirio ceblau o amgylch aelodau strwythurol neu i mewn i gaeau. Efallai na fydd y golled macrobend canlyniadol yn ymddangos ar olrhain OTDR ar unwaith, ond mae'n gwaethygu wrth i feicio tymheredd blino'r gorchudd ffibr dros y misoedd dilynol. Ar gyfer cebl FTTA 7.0 mm, cynnal o leiaf radiws tro statig 70 mm (10 × cebl OD) a radiws tro deinamig 140 mm wrth dynnu.
Cefnogaeth cebl annigonol ar y twr.Mae rhychwantau cebl heb eu cynnal rhwng pwyntiau atodi yn gweithredu fel hwyliau gwynt. Mae'r straen mecanyddol cylchol yn canolbwyntio ar ypwynt terfynu cysylltydd, cyflymu cracio blinder yn y tiwb arfwisg. Diogelu ceblau i dwr twr gan ddefnyddio cysylltiadau dur di-staen â sgôr UV bob hyn a hyn o ddim mwy nag un metr. Ar safleoedd toeau, llwybrwch trwy sianel ddiddos lle bynnag y bo modd.
Sut i Ddewis y Dilyniant Penderfyniad - Cable Patch FTTA Cywir yn yr Awyr Agored
Yn hytrach na rhestr wirio generig, dyma'r gorchymyn penderfynu gwirioneddol sy'n osgoi'r gwallau manyleb mwyaf cyffredin:
Cam 1: Nodwch y porthladd cysylltydd RRU.Gwiriwch y daflen ddata offer neu'r canllaw gosod. Mae hyn yn rhoi'r math cysylltydd - PDLC, ODVA, NSN Boot, neu FullAXS i chi. Peidiwch â thybio yn seiliedig ar frand y gwerthwr yn unig; mae rhai gweithredwyr yn nodi cysylltwyr nad ydynt yn ddiofyn yn eu safonau defnyddio.
Cam 2: Mesur y llwybr llwybro, nid y pellter llinell syth yn unig.Nid yw tŵr 60-metr yn golygu cebl 60-metr. Rhowch gyfrif am rediadau llorweddol y tu mewn i'r lloches, y llwybr ar hyd wyneb y tŵr gan gynnwys dargyfeiriadau o amgylch rhwystrau, a dolen wasanaeth o 1 i 2 fetr ym mhen yr Uned Adfywio Gwledig. Archebwch yr union hyd arferiad - mae coiliau gormodol yn creu colled mewnosod diangen a dal gwynt.
Cam 3: Cydweddu diamedr cebl â'r amgylchedd mecanyddol.5.0 mm ar gyfer rhediadau gwarchodedig neu rediadau byr. 7.0 mm ar gyfer tŵr agored-rhediadau wyneb dros 30 metr lle mae llwyth tynnol yn ystod gosod yn ffactor.
Cam 4: Cadarnhau amodau amgylcheddol.Arfordirol neu ddiwydiannol? Nodwch arfwisg dur di-staen ac IP68. Tŵr mewndirol safonol? Mae arfwisg blatiau sinc ac IP67 fel arfer yn ddigonol. Amrediad tymheredd eithafol? Gwiriwch y siaced a'r deunyddiau sêl cysylltydd yn cael eu graddio yn unol â hynny.
Cam 5: Gofynnwch am sampl gydag adroddiad prawf cyn archebu cyfaint.Mesur colled mewnosod ar-safle gyda'ch offer eich hun. Archwiliwch yaddasydd ffibr optigrhyngwyneb paru ar gyfer concentricity a geometreg endface. Nid yw cyflenwr sy'n gwrthod anfon sampl wedi'i brofi yn gyflenwr rydych chi ei eisiau ar gyflwyniad tŵr 500-cebl.
Fronthaul 5G a'r hyn y mae'n ei olygu ar gyfer dewis ceblau
Nid yw 5G NR a'r safon 5G uwch sy'n dod i'r amlwg-yn newid ffiseg sylfaenol ceblau clwt FTTA awyr agored, ond maent yn newid y raddfa. Mae angen mwy o barau ffibr fesul sector ar araeau antena MIMO enfawr gyda chyfluniadau 32T32R neu 64T64R na radios 2T2R etifeddol. Mae rhai unedau antena gweithredol bellach angen wyth neu ddeuddeg porthladd ffibr, sy'n gwthio'r galw am gynulliadau cyfrif uwch neuHollti ffibr optig PLCdosbarthiad ar waelod y twr.
Mae dwyseddu celloedd bach - yn enwedig yn sbectrwm C-Band a mmWave - hefyd yn lluosi diweddbwyntiau. Gallai lleoliad trefol dwys osod 50 i 100 o nodau celloedd bach fesul cilomedr sgwâr, pob un yn gofyn am gebl clwt deublyg awyr agored sydd wedi'i derfynu ymlaen llaw. Ar y cyfaint hwnnw, mae plygio{8}}a-chwarae cynulliadau â-data prawf wedi'u dilysu gan ffatri yn dod yn hanfodol ar gyfer cadw'r defnydd ar amser.
Mae diddordeb cynyddol hefyd mewn ceblau FTTA/PTTA hybrid sy'n cyfuno dargludyddion pŵer ffibr a DC mewn un siaced, gan leihau cyfanswm cyfrif y ceblau ar y tŵr. Mae'n werth gwerthuso'r rhain ar gyfer adeiladau newydd - ond mae angen gwirio cydnawsedd gofalus gyda'r mewnbwn pŵer pen radio a'r rhyngwyneb ffibr, felly nid ydynt eto'n ostyngiad-yn lle rhediadau ffibr a phŵer ar wahân ar bob safle.
Lle mae'r Cebl Patch Awyr Agored Yn Cwrdd â Gweddill Eich Llwybr Ffibr

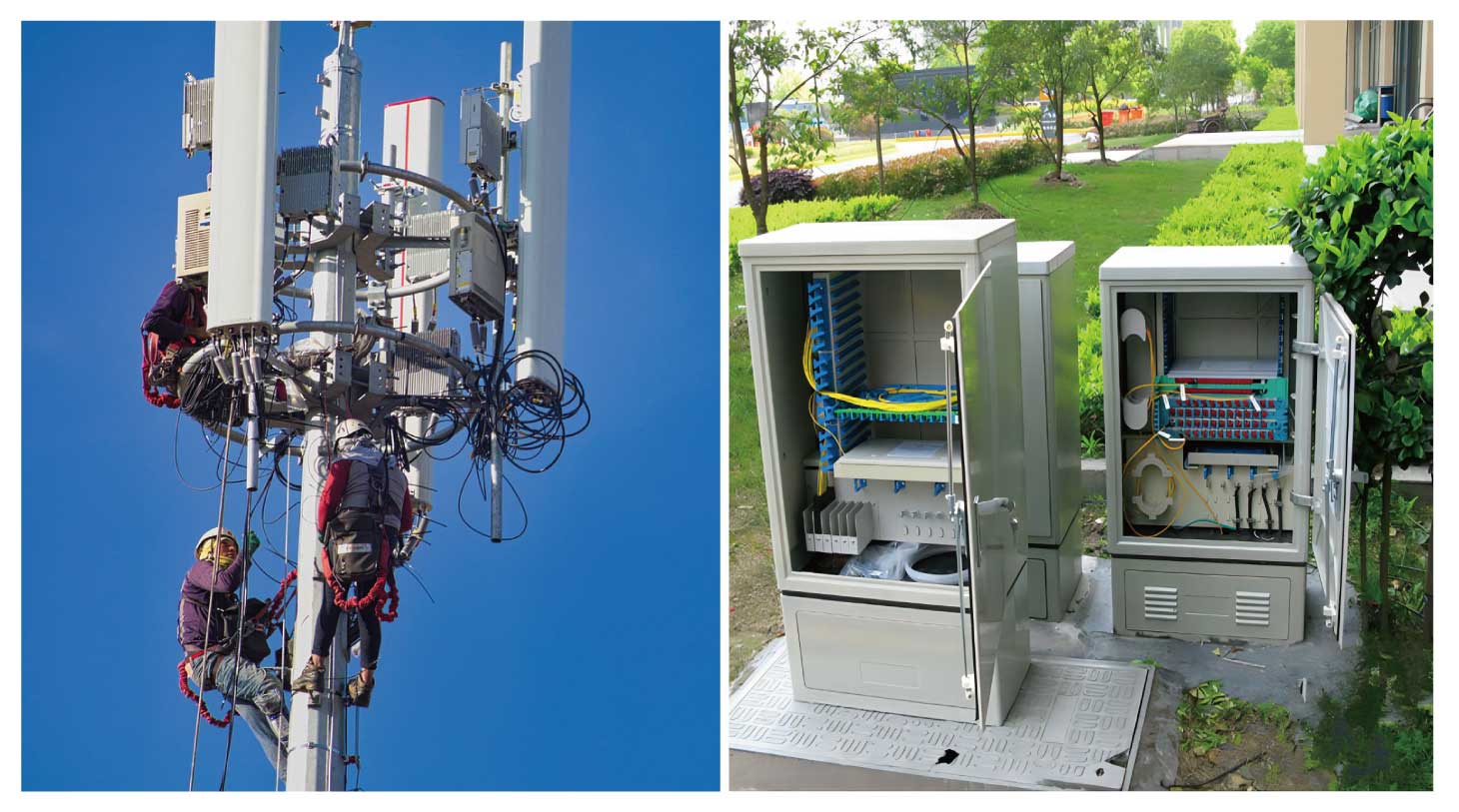

Ar waelod y twr, mae ceblau patsh FTTA awyr agored fel arfer yn dod i ben y tu mewn i system atal tywyddblwch terfynell ffibr optig- y pwynt trawsnewid rhwng llinyn clwt wyneb y tŵr a'r boncyff ffibr dan do sy'n cysylltu'n ôl â'r BBU. Mae blwch terfynell spec'd gywir yn derbyn porthladdoedd cysylltydd dal dŵr ar y tu allan ac addaswyr LC neu SC safonol ar y tu mewn, gyda hambyrddau sbleis a rhyddhad straen ar gyfer y cebl cefnffyrdd sy'n dod i mewn.
Ar gyfer safle macro tri sector nodweddiadol gyda dau gludwr fesul sector, cynlluniwch ar gyfer o leiaf chwe phorthladd ffibr deublyg. Nodwch y blwch gydag uchdwr ar gyfer wyth neu ddeuddeg er mwyn osgoi gorfod cyfnewid clostiroedd pan fydd y gweithredwr yn ychwanegu cludwr neu'n uwchraddio i radio cyfrif uwch-ffibr. IP65 yw'r sgôr isaf ar gyfer y lloc ei hun; Mae IP68 yn well ar lefel y ddaear mewn-rhanbarthau lle mae llifogydd.
Modd-Sengl yn erbyn Amlfodd: Nid oes Dadl ar gyfer FTTA

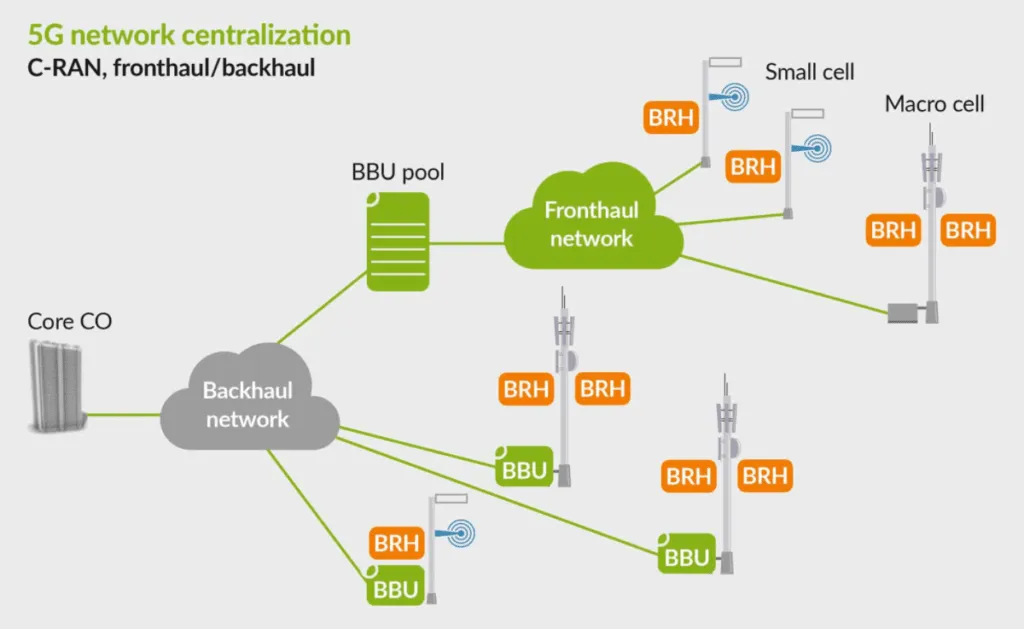

Mae pob prif werthwr offer yn pennu-ffibr modd sengl ar gyfer blaen FTTA. Y rhesymau yw pellter a lled band uchdwr. Gallai rhediad tŵr macro fod yn 200 metr; gall pensaernïaeth C-RAN gyda phyllau BBU canolog ymestyn i sawl cilomedr. Mae ffibr -modd OS2 sengl ar 1310 nm yn trin hyn i gyd gyda gwanhad o dan 0.35 dB/km. Ni all amlfodd. Mae'r gwahaniaeth cost fesul metr rhwng cebl awyr agored modd sengl a modd amlfodd yn ddibwys. Ar gyfer unrhyw adeilad FTTA newydd, y modd sengl G.657.A1 yw'r unig argymhelliad sy'n werth ei wneud.
Cwestiynau Cyffredin
C: Beth Yw'r Gwahaniaeth Rhwng Cebl Patch Ffibr Dan Do A Chebl Patch FTTA Awyr Agored?
A: Mae llinyn clwt ffibr optig dan do yn defnyddio siaced PVC neu LSZH safonol a chysylltwyr heb eu gorchuddio â sgôr ar gyfer amgylcheddau rheoledig. Mae cebl clwt FTTA awyr agored yn ychwanegu siacedi gwrthsefyll UV-, arfwisg dur troellog, aelodau tynnol edafedd aramid, a gorchuddion cysylltydd gwrth-ddŵr â sgôr IP67 wedi'u peiriannu ar gyfer -40 gradd i +75 gradd, glaw uniongyrchol, gwynt llwytho, a blynyddoedd o amlygiad uwchfioled.
C: Sut Mae Cysylltwyr PDLC Ac ODVA yn Cymharu Ar Gyfer Defnydd FTTA Awyr Agored?
A: Mae'r ddau yn cyflawni selio amgylcheddol IP67 a rhyngwynebau ferrule LC dwplecs safonol yn fewnol. Mae PDLC yn defnyddio gwthiad silindrog -tynnu cragen fetel ac yn dominyddu gosodiadau gyda radios gweithgynhyrchu Tsieineaidd. Mae ODVA yn dilyn IEC 61076-3-106 gyda dyluniad crwn wedi'i selio sy'n cefnogi amrywiadau LC, SC, ac MPO, gan ei gwneud yn fwy amlbwrpas ar gyfer safleoedd twr aml-werthwr. Mae ODVA fel arfer yn costio ychydig yn fwy ond yn cynnig cydnawsedd traws-lwyfan ehangach. Mae'r dewis bron bob amser yn dibynnu ar fanyleb porthladd yr RRU, nid dewis personol.
C: Pa Raddfa IP Ddylai Cebl FTTA Awyr Agored Ei Gael?
A: IP67 yw safon y diwydiant - amddiffyniad llwch llawn ac ymwrthedd i drochi dŵr dros dro. Ar gyfer tyrau mewn parthau llifogydd, amgylcheddau arfordirol gyda chwistrell halen, neu gofnodion claddgell tanddaearol, mae gwasanaethau IP68 yn darparu amddiffyniad ychwanegol rhag boddi hirfaith.
C: A allaf Ddefnyddio Cebl Patch Ffibr Amlfodd Ar gyfer 5G FTTA?
A: Heb ei argymell. Mae pob prif werthwr radio 5G yn pennu ffibr modd sengl ar gyfer blaenyrru CPRI ac eCPRI. Mae modd sengl-G.657.A1 yn cefnogi'r pellteroedd hirach sy'n ofynnol gan saernïaeth C-RAN ac mae'n costio bron yr un peth fesul metr â chebl awyr agored amlfodd.
C: Sut Dylwn i Nodi Hyd y Cebl ar gyfer Gorchymyn FTTA?
A: Mesurwch y llwybr llwybro gwirioneddol - uchder y tŵr ynghyd â rhediad lloches llorweddol ynghyd â dargyfeiriadau o amgylch rhwystrau - ac ychwanegwch ddolen wasanaeth 1- i 2-metr ar ben yr RRU. Mae hydoedd personol yn safonol yn y diwydiant. Osgoi archebu hyd gormodol; cebl dros ben torchog yn creu colled diangen ac yn dal gwynt ar wyneb y tŵr.
