Mae llinyn clwt MPO/MTP arfog yn lapio -diwb dur neu siaced wedi'i hatgyfnerthu gan Kevlar o amgylch cydosod ffibr lluosog i oroesi llwythi gwasgu, amlygiad i gnofilod, ac amgylcheddau-dirgryniad uchel. Mae cebl boncyff MPO safonol yn defnyddio adeiladwaith gwain dwbl ysgafnach wedi'i optimeiddio ar gyfer llwybrau canolfan ddata glân, a reolir gan yr hinsawdd. Mae dewis rhyngddynt yn dibynnu ar ble bydd y cebl yn byw, faint o gam-drin corfforol y bydd yn ei wynebu, ac a all eich cyllideb gyswllt amsugno colled mewnosod ychydig yn uwch o adeiladwaith mwy trwchus y dyluniad arfog.
Pam Mae'r Gymhariaeth Hon yn Bwysig Ar hyn o bryd
Roedd penseiri canolfannau data yn arfer gwneud galwad syml: ceblau cefnffyrdd ar gyfer rhediadau asgwrn cefn, cortynnau clwt ar gyfer hopys byr y tu mewn i gabinet. Mae’r gwahaniaeth hwnnw’n dal i fodoli, ond mae’r amgylchedd ffisegol o amgylch seilwaith ffibr wedi newid. Mae gosodiadau ymyl yn gwthio cynulliadau MPO i loriau ffatri, ystafelloedd rheoli mwyngloddio, a llochesi 5G awyr agored lle byddai cebl cefnffordd safonol yn methu o fewn misoedd. Yn y cyfamser, mae angen pob degfed rhan o dB ar weithredwyr hyperscale sy'n pacio miloedd o ddolenni 400G a 800G i mewn i un neuadd, gallant arbed - sy'n golygu rhoi sylw manwl i weld a yw siaced arfog yn ychwanegu gwanhau diangen ar lwybr gwarchodedig.
Nid y cwestiwn peirianneg go iawn yw pa gebl sy'n "well." Dyma'r cebl sy'n cyfateb i ofynion mecanyddol ac optegol segment cyswllt penodol.

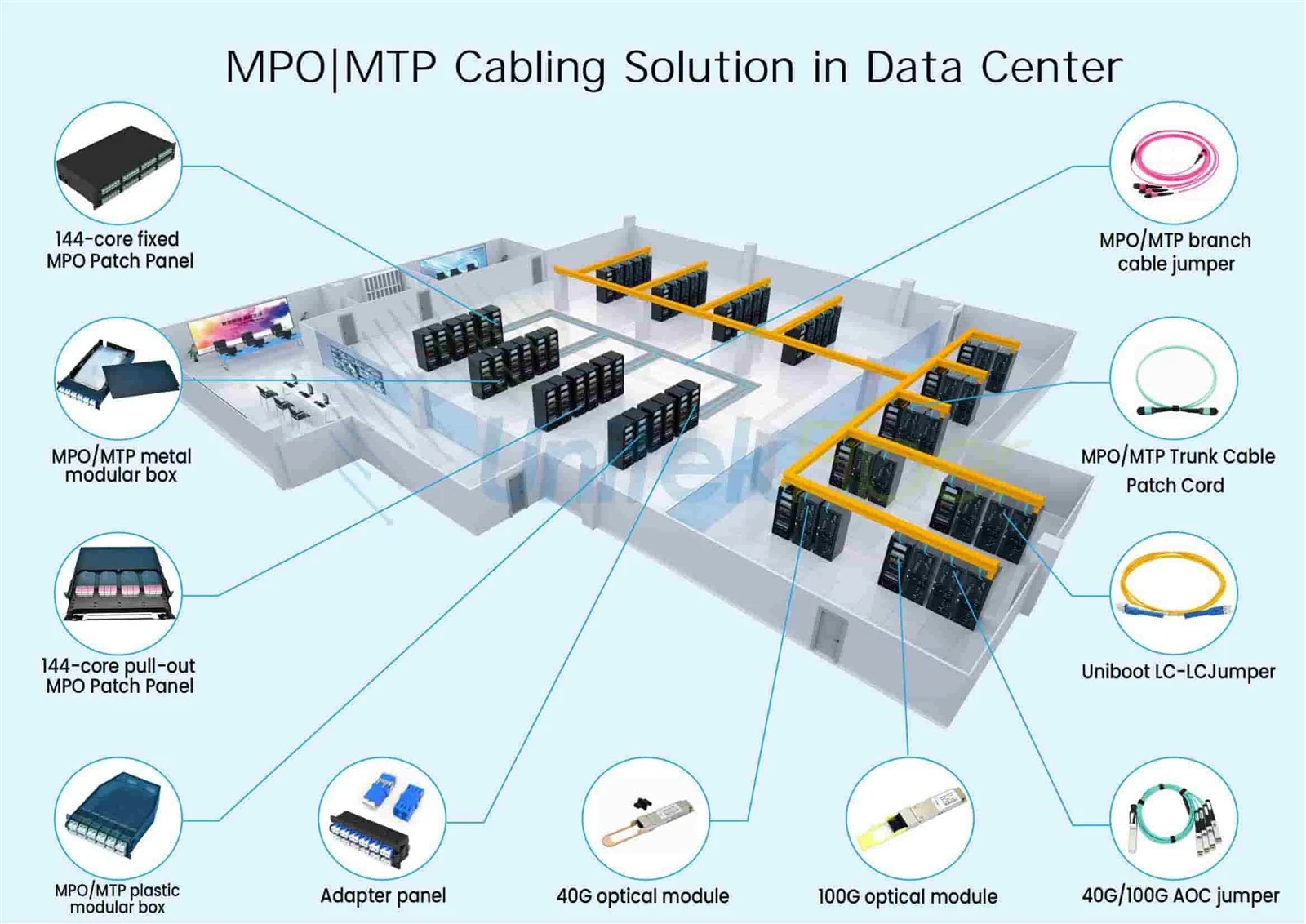

Lle Mae Pob Math o Gebl yn Perthyn
Cyn cymharu manylebau, mae'n helpu meddwl yn nhermau senarios lleoli. Dylai amgylchoedd y cebl - nid ei restr nodweddion - yrru pob penderfyniad dewis. Mae pob senario isod hefyd yn tynnu sylw at y ffactorau mecanyddol ac optegol y dylech eu pwyso, felly mae'r rhesymeg gwerthuso wedi'i chynnwys yn y cyd-destun yn hytrach nag eistedd mewn rhestr wirio ar wahân.
Y tu mewn i -gabinet canolfan ddata a reolir gan yr hinsawdd, ceblau boncyff MPO safonol yw'r dewis cywir. Mae'r amgylchedd yn lân, mae tymheredd yn sefydlog ac wedi'i warchod yn ffisegol. Mae ceblau yma yn wynebu llwythi tynnol cymedrol yn unig yn ystod gosod, pwysau ochrol achlysurol o geblau cyfagos, a dirgryniad o HVAC. Mae siaced haen ddeuol - edafedd aramid fewnol ynghyd ag LSZH neu wain allanol - â sgôr lawn- yn trin hynny i gyd yn gyfforddus tra'n bodloni gofynion mecanyddol IEC 60794 a TIA-568. Mae defnyddio ceblau arfog yn y lleoliad hwn yn ychwanegu cost, pwysau a diamedr heb sicrhau gwelliant dibynadwyedd ystyrlon. Mae ceblau cefnffyrdd â 24 neu 48 o ffibrau yn cysylltu'r asgwrn cefn yn effeithlon â-haenau switsh dail gan ddefnyddio opteg QSFP28 neu QSFP-DD, ac mae eu diamedr allanol llai o 3.0mm yn cadw llwybro trwy hambyrddau rheoli ceblau dwysedd uchel yn syml.
Mae rhediadau asgwrn cefn rhyng-rhesi o dan lawr uchel angen mwy o feddwl. Gall cyfleuster modern gyda hambyrddau cebl wedi'i selio ddibynnu ar foncyffion safonol. Ond mae adeiladau hŷn gyda llwybrau agored o dan deils llawr uchel yn adrodd stori wahanol - mae traffig traed, certiau rholio, ac ambell weithgaredd cnofilod i gyd yn creu peryglon mathru a chrafiadau na chafodd adeiladwaith gwain dwbl erioed ei gynllunio i'w drin. Os ydych chi wedi dogfennu digwyddiadau plâu neu os yw'ch llwybrau'n cael eu rhannu ag offer trwm, mae hynny'n unig yn cyfiawnhau cynulliadau MPO arfog ar segmentau asgwrn cefn. Mae'r pwynt penderfynu yma yn syml: archwiliwch y llwybr, aseswch y bygythiadau mecanyddol realistig, a gadewch i'r dystiolaeth ffisegol eich arwain.
Nid yw amgylcheddau diwydiannol ac ymylol yn gadael llawer o le i ddadlau. Mae lloriau ffatri yn peri i geblau ddirgrynu cyson o beiriannau. Mae ystafelloedd rheoli mwyngloddio yn cyflwyno halogiad gronynnol ac eithafion tymheredd. Mae cypyrddau 5G awyr agored yn cylchredeg trwy amodau rhewi-ac amlygiad UV. Mae gosodiadau maes milwrol yn cyfuno'r uchod i gyd â risg effaith. Yn y gosodiadau hyn, mae amrediad gweithredu graddedig cebl cefnffordd safonol o −20 gradd i +60 gradd a'i wrthiant gwasgu tua 100–200 N yn annigonol. Nid yw cortynnau clwt MPO arfog, sydd wedi'u graddio o −40 gradd i +75 gradd ac sy'n gallu gwrthsefyll dros 1,000 N o rym gwasgu ochrol, yn uwchraddiad premiwm yma - maent yn ofyniad sylfaenol. Os yw'ch cyswllt yn rhedeg trwy unrhyw le nad oes ganddo amddiffyniadau canolfan ddata traddodiadol, mae'r opsiwn arfog yn dileu modd methiant na all unrhyw faint o reolaeth cebl ofalus ei ddileu'n llawn.
Croesi byr-cysylltu clytiau o fewn cabinet - fel arfer llai na dau fetr rhwng casetiau, paneli addaswyr, a throsglwyddyddion - o blaid y safonCortynnau clwt amlfodd MTP/MPO. Mae'r amgylchedd wedi'i amgáu'n llawn, prin y caiff y cebl ei drin ar ôl ei osod yn y lle cyntaf, ac mae hyblygrwydd yn bwysicach na gwrthiant malu. Gall anystwythder arfog weithio yn eich erbyn mewn caeau tynn lle mae radiws tro yn brin.

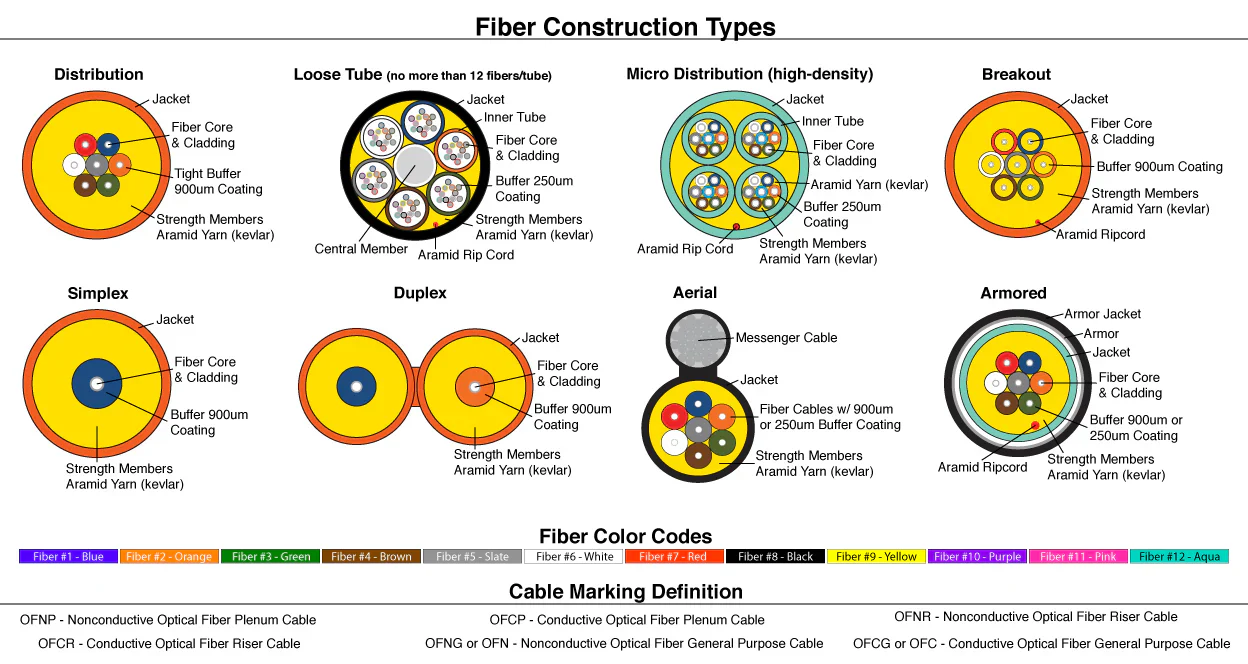

Beth sydd mewn gwirionedd y tu mewn i bob cebl
Mae cebl cefnffordd MPO safonol fel arfer yn bwndelu 12 i 144 o ffibrau y tu mewn i'w siaced haen ddeuol. Mae'rllinyn clwt ffibr MTP/MPO OM3ar ffurf safonol yn mesur tua 3.0 mm mewn diamedr allanol. Mae'r ddau ben yn ffatri-wedi'u terfynu'n fanwl-ferrules MT caboledig - 8, 12, neu 24 ffibr fesul cysylltydd - a phob llong cydosod gydag adroddiadau prawf unigol yn dangos colled mewnosod fesul sianel. Mae'r gwaith adeiladu yn fwriadol fach iawn: dim ond digon o amddiffyniad ar gyfer llwybr dan reolaeth dan reolaeth, sy'n cadw pwysau'n isel ac yn ei gwneud hi'n hawdd trin hambyrddau cebl trwchus.
Mae cortynnau patsh MPO/MTP arfog yn cyflwyno tiwb dur rhychiog neu arfwisg alwminiwm sy'n cyd-gloi rhwng y bwndel ffibr a'r siaced allanol. Mae rhai dyluniadau yn haenu edafedd aramid ar ben aelod cryfder dur, gan wthio ymwrthedd gwasgu i tua deg gwaith yn fwy na chystrawennau safonol. Mae hyn yn cynyddu'r diamedr allanol i 4.0-5.0 mm ac yn ychwanegu pwysau. Fodd bynnag, mae dyluniadau arfog modern yn parhau i fod yn rhyfeddol o hyblyg. Gall llinyn MPO arfog sydd wedi'i beiriannu'n dda gyflawni radiws tro lleiaf o tua 50 mm, sy'n ymarferol yn y rhan fwyaf o amgylcheddau ceblau strwythuredig. Y gwahaniaethydd gweithgynhyrchu allweddol yw a yw haen glustogi yn eistedd rhwng yr arfwisg a'r rhuban ffibr - hebddo, gall yr arfwisg anhyblyg bwyso yn erbyn ffibrau ar bwyntiau tro a chyflwyno colled tro micro na fyddai'n ymddangos mewn prawf colli mewnosod cebl syth.
Ydy Arfwisg yn Costio Signal i Chi?
Nid yw'r siaced arfog ei hun yn cynyddu colled mewnosod yn uniongyrchol yn y rhyngwyneb cysylltydd. Mae colli mewnosodiad yn dibynnu ar geometreg ferrule, aliniad ffibr, ac ansawdd sglein wyneb - diwedd - nid ar yr hyn sydd wedi'i lapio o amgylch corff y cebl. Mae -cysylltydd MTP colled isel ar gynulliad arfog yn dal i daro 0.15–0.25 dB fesul pâr paru pan gaiff ei weithgynhyrchu'n iawn, yn union yr un fath â'r un cysylltydd ar foncyff safonol. Ar donfeddi 400G SR4, mae'r ddau fath o gebl sy'n defnyddio graddau cysylltydd cyfatebol yn sicrhau colled swyddogaethol unfath - fel arfer 0.15-0.35 dB ar gyfer gwasanaethau amlfodd OM4.
Lle gall arfwisg gyflwyno cosb yw micro-plygu. Os yw'r tiwb dur wedi'i weithgynhyrchu'n wael neu os yw'r cebl wedi'i gyfeirio â throadau tynnach na'r lleiafswm penodedig, mae'r arfwisg yn cywasgu yn erbyn y rhuban ffibr ac mae gwanhau'r tro micro yn ymgripio i mewn. Mater ansawdd gweithgynhyrchu a mater disgyblaeth gosod yw hwn, nid yw'n nodwedd gynhenid o adeiladu arfog. Wrth werthuso cordiau MPO arfog, gofynnwch bob amser am y tro{5}}ddata prawf gwanhau - nid dim ond y dystysgrif colli mewnosod statig{7}}. Mae'n bosibl bod unrhyw werthwr sy'n darparu rhifau colled cebl syth yn unig yn cuddio problem plygu micro. I gael dealltwriaeth ddyfnach o sut mae graddau ffibr yn effeithio ar gyllidebau colled, mae'rOM1 trwy gymhariaeth ffibr amlfodd OM5yn darparu cyd-destun defnyddiol ar led band moddol a nodweddion gwanhau ar draws gwahanol ddosbarthiadau ffibr.
Mae hyn hefyd yn golygu ar gyfer unrhyw segment cyswllt lle mae'ch cyllideb colled optegol yn dynn - megis cyrhaeddiad hir 400G SR4 yn gwthio'n agos at y terfyn 100-metr OM4 - dylech ystyried y risg o wanhau'r tro o gebl arfog os yw'r llwybr llwybro'n cynnwys troadau tynn. Os yw'r llwybr yn syth ac yn eang, ni fydd arfwisg yn costio dim i chi yn optegol. Os yw'r llwybr yn gorfodi'r cebl trwy sawl cornel dynn, gall hyblygrwydd cynhenid y cebl safonol arwain at golled cyfanswm is yn ymarferol.
Amddiffyniad Mecanyddol yn Fanwl
Mae ceblau boncyff MPO safonol yn delio â'r pwysau a geir mewn amgylcheddau ceblau strwythuredig: llwythi tynnol cymedrol yn ystod tyniadau gosod, pwysedd ochrol o fwndeli cebl mewn hambyrddau a rennir, a -dirgryniad lefel isel o systemau adeiladu. Mae'r dyluniad gwain dwbl, wedi'i atgyfnerthu ag edafedd aramid, yn bodloni gofynion mecanyddol IEC 60794 a TIA-568 ar gyfer ceblau adeiladau dan do. Nid yw'r rhain yn geblau bregus - maent wedi'u peiriannu ar gyfer yr amodau y byddant yn dod ar eu traws mewn gwirionedd mewn cyfleuster a reolir yn dda.
Mae cynulliadau arfog yn mynd i'r afael â phroffil bygythiad gwahanol. Mae'r haen ddur neu alwminiwm yn gwrthsefyll grymoedd malu a fyddai'n dadffurfio gwain safonol yn barhaol. Cadeiriau rholio ar-amgylchedd llawr uchel, troliau trwm mewn warws, dannedd cnofilod mewn cyfleuster lle mae rheoli plâu yn amherffaith - nid yw'r rhain yn risgiau damcaniaethol; maent yn ddulliau methiant wedi'u dogfennu y mae timau cynnal a chadw ffibr yn dod ar eu traws yn rheolaidd. Mae rhai dyluniadau MPO arfog yn gwrthsefyll dros 1,000 N o rym gwasgu ochrol, pump i ddeg gwaith yn fwy na chapasiti strwythurau safonol. Mae'r amrediad tymheredd estynedig (−40 gradd i +75 gradd yn erbyn −20 gradd i . gradd ar gyfer boncyffion dan do nodweddiadol) yn gwahaniaethu ymhellach rhwng y ddau ar gyfer unrhyw ddefnydd y tu allan i'r hinsawdd{.mannau a reolir.
Wrth asesu a oes angen arfwisg ar segment penodol, cyfrifwch y ffactorau risg corfforol ar hyd llwybr gwirioneddol y cebl: amlygiad i wasgfa neu drawiad, gweithgaredd cnofilod neu bla wedi'i ddogfennu, teithiau tymheredd neu leithder y tu hwnt i'r normau dan do, ac a yw'r grymoedd llwybro yn plygu'n dynnach na 50 mm. Mae dau neu fwy o'r ffactorau hyn ar segment un llwybr yn gwneud achos cryf dros adeiladu arfog. Os yw'r llwybr wedi'i amgáu'n llawn, wedi'i reoli gan yr hinsawdd, ac yn rhydd o beryglon mecanyddol, mae cebl cefnffordd safonol yn darparu'r un perfformiad optegol gyda llai o swmp a chost.
Polaredd a Chysondeb
Mae cynulliadau MPO arfog a safonol yn dilyn yr un dulliau polaredd TIA-568 - Math A (syth-trwodd), Math B (gwrthdroi), a Math C (fflip pâr). Nid yw'r haen arfwisg yn effeithio ar aliniad pin, cyfluniad rhyw, na rhyngweithrededd cysylltydd. Mae llinyn MPO-12 arfog benywaidd yn paru â phanel addasydd MPO-12 safonol gwrywaidd heb unrhyw fater cydnawsedd, a gallwch chi gymysgu segmentau arfog a safonol yn rhydd o fewn yr un cyswllt cyhyd â chyfrif ffibr, math polaredd, a chyfateb gradd cysylltydd.
Un ystyriaeth ymarferol sy'n werth ei nodi: oherwydd bod ceblau arfog yn llymach, cynlluniwch gyfeiriadedd cysylltydd yn ofalus mewn caeau tynn. Allwedd -hyd at allwedd-i lawr paru mewn poblog iawnPanel addasydd ffibr optig MPO / MTPefallai y bydd angen cliriad ychwanegol pan fydd arfwisg y cebl yn atal y troadau tynn y mae cortynnau safonol yn eu trin yn hawdd. Nid yw hon yn broblem cydnawsedd - mae'n fanylyn cynllunio rheoli cebl a all arbed rhwystredigaeth sylweddol yn ystod y gosodiad os rhoddir sylw iddo ar luniad drychiad y rac cyn i geblau gyrraedd y safle.
Ar gyfer cymwysiadau torri allan lle mae boncyff MPO yn bwydo i mewn i gysylltiadau deublyg unigol,Ceblau harnais MTP/MPO i SC neu LCdarparu'r trawsnewidiad, ac mae'r un gwerthusiad safonol â'r un arfog yn berthnasol i'r segment torri allan yn seiliedig ar ei hamgylchedd ffisegol.
Cwestiynau Cyffredin
C: A allaf gymysgu cordiau clwt MPO Arfog Gyda Cheblau Cefn MPO Safonol Yn Yr Un Cyswllt?
A: Ydw. Mae cynulliadau MPO arfog a safonol yn defnyddio cysylltwyr MTP/MPO unfath sy'n cydymffurfio ag IEC 61754-7 a TIA-604-5. Mae llinyn arfog benywaidd yn paru â boncyff safonol gwrywaidd trwy unrhyw banel addasydd cydnaws. Mae'r arfwisg yn effeithio ar y corff cebl yn unig, nid y rhyngwyneb optegol. Gwiriwch fod y ddau gynulliad yn rhannu'r un cyfrif ffibr, math polaredd, a gradd cysylltydd (colled safonol neu isel) er mwyn osgoi colled mewnosod anghydnaws.
C: A yw'r Siaced Arfog yn Effeithio ar Weithdrefnau Glanhau ac Arolygu?
A: Na. Mae wyneb pen y cysylltydd yn union yr un fath rhwng cydosodiadau arfog a safonol. Defnyddiwch yr un glanhawr rîl neu gasét MTP penodol, archwiliwch â chwmpas ffibr 200x+ cyn pob paru, a chadwch gapiau llwch yn eu lle pan nad yw cysylltwyr yn cael eu defnyddio. Nid yw'r arfwisg yn effeithio ar halogiad ferrule na glanhau mynediad.
C: Pa Gyfrifiadau Ffibr Sydd Ar Gael Mewn Ceblau MPO/MTP Arfog?
A: Mae ceblau MPO arfog ar gael yn gyffredin mewn ffurfweddiadau 8-ffibr, 12-ffibr, a 24-ffibr, sy'n cyfateb i'r cyfrif safonol a ddefnyddir mewn opteg gyfochrog 40G, 100G, 200G, a 400G. Mae rhai gweithgynhyrchwyr yn cynnig boncyffion arfog 48-ffibr a chyfrif uwch ar gyfer cymwysiadau asgwrn cefn, er bod argaeledd yn amrywio. Mae'r fersiynau 12-ffibr a 24-ffibr yn cwmpasu'r mwyafrif helaeth o achosion canolfan ddata a defnydd diwydiannol.
C: A yw Cord MPO Arfog yn Addas ar gyfer Mannau Plenum?
A: Mae'n dibynnu ar y sgôr siaced. Nid yw'r haen arfwisg ei hun yn pennu sgôr tân - y mae deunydd y siaced allanol yn ei wneud. Mae cordiau MPO arfog ar gael gydag opsiynau siaced OFNP (plenum), OFNR (riser), a LSZH. Gwiriwch bob amser fod sgôr tân y cebl yn cyfateb i'ch gofynion cod adeiladu cyn gosod mewn gofodau trin aer.
C: Sut Mae Colled Mewnosod yn Cymharu Rhwng Ceblau MPO Arfog A Safonol Ar Donfeddi 400G SR4?
A: Pan fydd y ddau gebl yn defnyddio graddau cysylltydd MTP cyfatebol (ee, colled isel neu elitaidd), mae colled mewnosod fesul pâr paru yn union yr un fath yn swyddogaethol - fel arfer 0.15-0.35 dB ar gyfer gwasanaethau amlfodd OM4. Nid yw'r arfwisg yn diraddio perfformiad optegol lefel y cysylltydd. Yr unig senario lle gallai arfwisg arwain at golled ychwanegol yw os yw'r cebl wedi'i lwybro o dan ei radiws tro lleiaf, gan achosi gwanhau micro-tro yn y ffibr. Mae parchu radiws tro penodol y gwneuthurwr yn dileu'r risg hon.
