Mae holltwr optegol yn ddyfais ffibr optig goddefol sy'n rhannu un signal golau sy'n dod i mewn yn ddau neu fwy o signalau allbwn, gan ddosbarthu pŵer optegol ar draws llwybrau ffibr lluosog heb fod angen unrhyw bŵer trydanol.
Mewn rhwydwaith GPON neu EPON, dyma'r gydran sy'n gwneud pwynt-i-bensaernïaeth aml-bwynt yn bosibl - un ffibr yn gadael y swyddfa ganolog, dwsinau o danysgrifwyr wedi'u cysylltu yn y pen pellaf. Hebddo, byddai angen rhediad ffibr pwrpasol ar bob cwsmer yr holl ffordd yn ôl i'r OLT, a byddai economeg FTTH yn cwympo.
Mae'r canllaw hwn yn ymdrin â'r egwyddor weithredol y tu ôl i hollti optegol, y gwahaniaethau byd go iawn rhwng technolegau PLC a FBT, y manylebau perfformiad sydd o bwys gwirioneddol yn ystod caffael, a chyngor yn seiliedig ar senarios ar gyfer dewis y holltwr cywir. Os ydych wedi defnyddio seilwaith PON neu'n cynllunio adeilad newydd, dylai'r manylion yma arbed rhywfaint o gur pen i chi yn ystod y cam dylunio.
Sut Mae Holltwr Optegol yn Gweithio?
Mae'r ffiseg yn syml. Pan fydd golau'n teithio trwy -ffibr un modd, mae'r rhan fwyaf o'r egni yn aros yn y craidd 9 µm - ond nid y cyfan ohono. Mae ffracsiwn bach yn gollwng i'r cladin. Dewch â dau graidd ffibr yn ddigon agos at ei gilydd, a bod egni sy'n gollwng yn dechrau cyplu o un craidd i'r llall. Ffenomen gyplu evanescent hon yw'r sail ar gyfer hollti ffibr goddefol.
Mewn holltwr cynhyrchu, mae'r ddyfais yn cymryd un signal mewnbwn ac yn ailddosbarthu'r pŵer optegol ar draws porthladdoedd allbwn lluosog ar gymhareb ddiffiniedig. Meddyliwch am holltwr 1 × 4: mae un ffibr yn mynd i mewn, mae pedwar ffibr yn dod allan, pob un yn cario tua chwarter pŵer y signal gwreiddiol. Dim electroneg, dim cyflenwad pŵer allanol - dim ond geometreg waveguide yn gwneud y gwaith. Dyna pam y gelwir y cydrannau hyn yn holltwyr optegol goddefol.
Dyma lle mae'n dod yn ymarferol. Mae pob rhaniad yn costio pŵer optegol i chi. Mae hollt 1 × 2 yn bwyta tua 3.5 dB. Erbyn i chi gyrraedd 1 × 32, rydych chi'n edrych ar golledion damcaniaethol i'r gogledd o 15 dB - a hynny cyn i chi ychwanegu colledion cysylltwyr, gwanhau ffibr, a phwyntiau sbleis. Yn y rhan fwyaf o gyflwyno FTTH, y holltwr yn y pen draw yw'r ffynhonnell fwyaf o golledion yn y gyllideb gyswllt. Mae cael y gymhareb hollti yn anghywir yn golygu naill ai gwastraffu porthladdoedd OLT neu redeg i mewn i faterion pŵer derbyn mewn ONUs pell.
Llorweddol PLC vs. Llorweddol FBT: Beth sy'n Bwysig Mewn Gwirionedd
Mae pob holltwr optegol ar y farchnad yn defnyddio un o ddwy dechnoleg gweithgynhyrchu, ac mae'r dewis rhyngddynt yn ymwneud yn llai â pha un sy'n "well" a mwy am ba un sy'n cyd-fynd â'ch defnydd penodol chi.
Holltwyr Tapr Deuconig Ymdoddedig (FBT).
FBT yw'r dull hŷn. Mae dau ffibr neu fwy yn cael eu bwndelu gyda'i gilydd, eu gwresogi, a'u hymestyn nes bod y creiddiau'n ffiwsio. Yn ystod y broses meinhau, mae technegwyr yn monitro'r gymhareb gyplu mewn amser real ac yn stopio unwaith y cyrhaeddir y rhaniad targed. Y canlyniad yw dyfais syml, brofedig sy'n costio llai i gynhyrchu - yn enwedig ar gyfrif hollt isel fel 1×2 neu 1×4.
Mae'r cyfaddawd yn ymddangos ar raddfa. Ar ôl i chi wthio heibio 1 × 8, mae holltwyr FBT yn cael trafferth gydag unffurfiaeth allbwn: mae rhai porthladdoedd yn cael llawer mwy o bŵer nag eraill. Mae cyfraddau methu yn codi hefyd. Mae'r gefnogaeth donfedd wedi'i gyfyngu i 850 nm, 1310 nm, a 1550 nm - iawn ar gyfer PON sylfaenol, ond cyfyngiad os oes angen cydnawsedd sbectrwm llawn. Ac mae'r ystod tymheredd gweithredu (-5 gradd i 75 gradd) yn eu diystyru ar gyfer cypyrddau awyr agored mewn rhanbarthau â gaeafau caled neu wres anialwch.
Holltwyr Cylched Lightwave Planar (PLC).

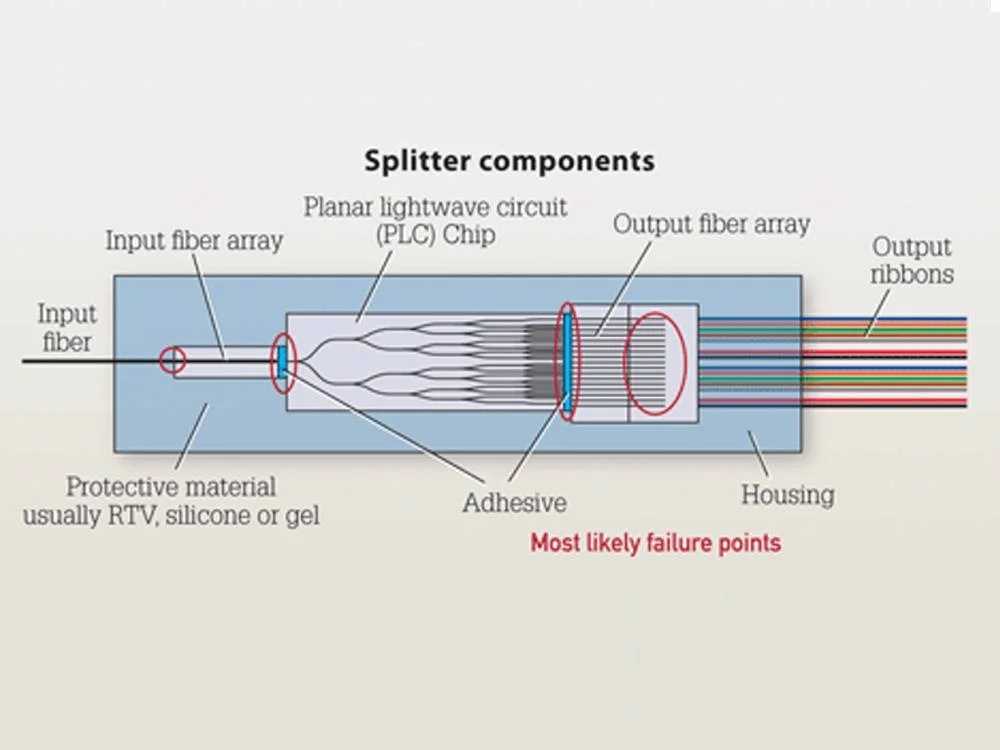

Mae holltwyr PLC yn cael eu cynhyrchu gan ddefnyddio cylchedau tonnau lithograffeg lled-ddargludyddion - wedi'u hysgythru ar swbstrad gwydr silica gyda'r un manylder a ddefnyddir wrth wneud sglodion. Y canlyniad yw allbwn tynn, unffurf ar draws pob porthladd, hyd yn oed ar gyfrif hollt uchel.Holltwyr ffibr optig PLCcefnogi'r ystod tonfedd lawn 1260-1650 nm, sy'n cwmpasu pob tonfedd PON safonol ynghyd â'r band 1550 nm a ddefnyddir ar gyfer troshaenu fideo RF a'r ffenestr 1625 nm a ddefnyddir ar gyfer monitro llinell.
Oherwydd bod y hollti'n digwydd ar un sglodyn, mae dyfeisiau PLC yn cynyddu hyd at 1 × 64 neu 2 × 64 heb falŵns o ran maint. Mae'r ystod tymheredd gweithredu ehangach (-40 gradd i 85 gradd , yn unol â gofynion profi Telcordia GR-1209-CORE) yn eu gwneud yn ddewis rhagosodedig ar gyfer unrhyw osodiad amgylchedd awyr agored neu heb ei reoli. Mae'r gost fesul uned yn uwch na FBT, ond am unrhyw beth uwchlaw rhaniad 1 × 4, PLC yw manyleb cynllunwyr rhwydwaith mwyaf profiadol - ac am reswm da.
Cymhariaeth Cyflym

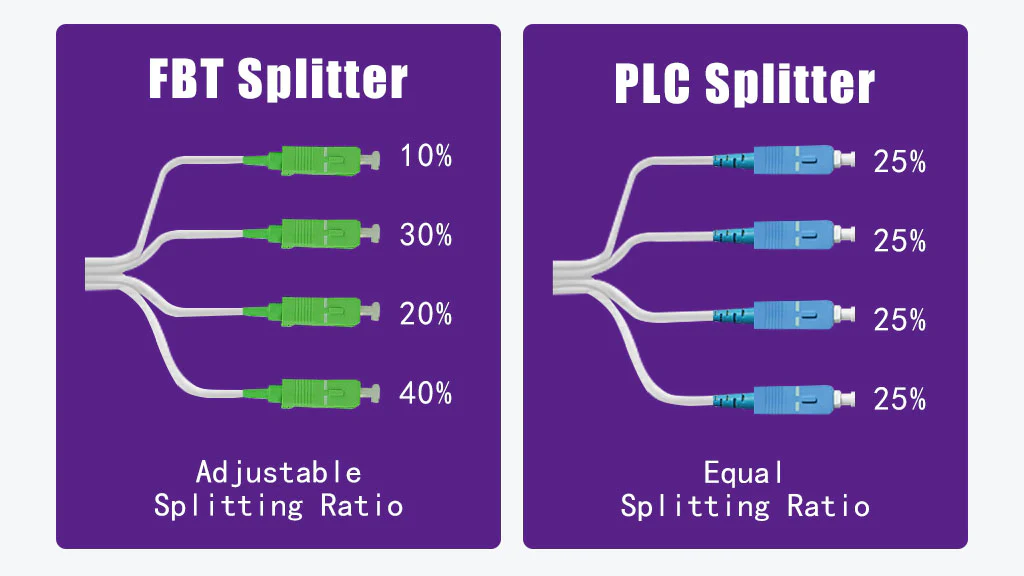

| Paramedr | Hollti FBT | Llorweddol PLC |
|---|---|---|
| Dull gweithgynhyrchu | Ymasiad ffibr a thapro | Lithograffeg lled-ddargludyddion ar sglodion silica |
| Cefnogaeth tonfedd | 850/1310/1550 nm | 1260–1650 nm (sbectrwm llawn) |
| Cymhareb hollti ymarferol uchaf | 1 × 8 (mae gan gymarebau uwch gyfraddau methiant uwch) | 1×64 neu 2×64 |
| Unffurfiaeth allbwn | Cymedrol - anwastad ar raniadau uwch | Uchel - cyson ar draws pob porthladd |
| Tymheredd gweithredu | -5 gradd i 75 gradd | -40 gradd i 85 gradd |
| Cost gymharol | Is (yn enwedig ar 1×2, 1×4) | Gwerth uwch, ond gwell fesul-port ar raddfa |
| Ffit orau | Cyllideb-sensitif, cyfrif isel, gosodiadau dan do | -cyfrif uchel, awyr agored, cludwr-gradd PON |
Mae'r trothwyon perfformiad y cyfeirir atynt uchod yn seiliedig ar safonau Telcordia GR-1209-CORE a GR-1221-CORE, sy'n diffinio dibynadwyedd a gofynion perfformiad optegol ar gyfer cydrannau optegol goddefol a ddefnyddir mewn rhwydweithiau telathrebu.
Manylebau Perfformiad Allweddol i'w Gwirio Cyn Prynu
Gall taflenni manylebau fod yn drwchus, ond mae pum paramedr yn bwysicaf - ac mae hepgor unrhyw un ohonynt yn ystod caffael yn gamgymeriad sydd wedi arwain at fethiannau maes gwirioneddol:
- Colled Mewnosod:Faint o bŵer optegol y mae'r holltwr yn ei ddefnyddio. Dylai holltwr 1×8 PLC wedi'i wneud yn dda ddod i mewn ar Llai na neu'n hafal i 10.5 dB; a 1 × 32 ar Llai na neu'n hafal i 17.5 dB. Daw'r trothwyon hyn o GR-1209-CORE Tabl 2. Os yw taflen ddata cyflenwr yn dangos gwerthoedd sy'n sylweddol uwch na'r rhain, ni fydd eich cyllideb gyswllt yn cau o bell.
- Colled Dychwelyd:Adlewyrchu pŵer yn ôl tuag at y ffynhonnell. Ar gyfer holltwyr terfynedig SC/APC (y safon yn GPON), dylai colled dychwelyd fod yn Fwy na neu'n hafal i 55 dB. Mae colled dychwelyd gwael yn achosi sŵn derbynnydd OLT ac yn diraddio ansawdd y signal i fyny'r afon.
- Unffurfiaeth:Y bwlch rhwng y porthladd allbwn gorau a gwaethaf. Mae unrhyw beth uwchlaw 1.5 dB yn golygu bod rhai tanysgrifwyr yn cael signalau gwannach amlwg. Mewn defnydd 1×32 neu 1×64, nid yw unffurfiaeth dynn yn ddewisol - dyna sy'n cadw eich tanysgrifiwr pellaf ar-lein.
- Tonfedd Gweithredu:Mae angen cwmpas bandpass 1260-1650 nm ar rwydweithiau PON. Nid oes modd trafod hyn os ydych yn rhedeg GPON (1490/1310 nm) gyda throshaeniad fideo (1550 nm) neu'n bwriadu ychwanegu gwasanaethau XGS-PON (1577 nm i lawr yr afon) ar yr un ffibr.
- Cyfeiriadedd:Yn mesur ynysu crosstalk rhwng porthladdoedd allbwn. Targed Yn fwy na neu'n hafal i 55 dB. Mae cyfeiriadedd isel yn golygu y gall signalau tanysgrifiwr waedu i mewn i'w gilydd - problem wirioneddol mewn rhaniadau dwysedd uchel.
Dewis Holltwr yn ôl Senario Defnydd
Mae'r holltwr "cywir" yn dibynnu'n llwyr ar ble mae'n mynd a beth sydd angen iddo ei wneud. Dyma sut mae'r penderfyniad yn chwarae allan yn ymarferol fel arfer:
Prosiect FTTH bach (llai na 50 o gartrefi): A Hollti PLC 1 × 8mewn blwch ABS mae'r ceffyl gwaith yma. Mae'n cadw colled mewnosod yn hylaw, yn ffitio y tu mewn i flwch dosbarthu awyr agored safonol, ac yn gadael lle i dyfu os bydd y gymdogaeth yn ehangu. Ar gyfer y clystyrau lleiaf - dyweder, gall pedwar cartref oddi ar un diferyn - FBT 1×4 weithio os mai'r gyllideb yw'r prif gyfyngiad.
MDU trefol dwys (adeiladau fflatiau, tyrau swyddfa):Ewch gyda 1×32 PLC mewn casét LGX neu rac 1U-ffactor ffurf mowntio. Mae dwysedd porthladdoedd yn bwysig mewn toiledau riser lle mae gofod yn brin. Sicrhewch fod y holltwr wedi'i gysylltu ymlaen llaw â SC/APC i gyflymu'r gosodiad - mae hollti maes mewn codwr gorlawn yn araf a bod gwallau -yn dueddol o wneud hynny.

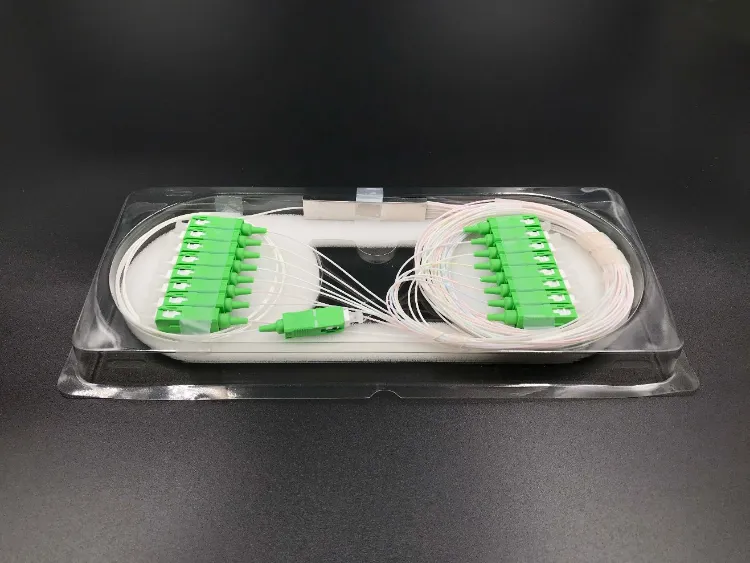

Cabinetau stryd awyr agored:Mae PLC yn orfodol. Bydd y beicio tymheredd yn unig yn diraddio holltwr FBT dros amser. ABS-wedi'i becynnu neu'n ddi-rwystrholltwyr ffibr optiggraddio i -40 gradd i 85 gradd yw'r safon yma. Nodwch gaeau gradd IP65 os yw'r cabinet yn agored i'r tywydd.
Dolenni gwledig neu bellter-pellter hir:Colli mewnosodiad yw'r cyfyngiad. Mae pob dB yn cyfrif pan fo'r ONU 15–20 km o'r OLT. Defnyddiwch y gymhareb hollt isaf sy'n dal i wasanaethu eich cyfrif tanysgrifiwr, ac ystyriwch holltwyr anghytbwys sy'n rhoi mwy o bŵer i'r defnyddiwr pellaf. 1 × 16 yn aml yw'r nenfwd ymarferol ar gyfer rhychwantau gwledig - gwthio i 1 × 32 ac rydych mewn perygl o ddisgyn yn is na sensitifrwydd derbynnydd yn y pen pellaf.
Swyddfa ganolog neu ganolfan ddata: Racio{0}}holltwyr PLC wedi'u gosodmewn tai 1U yn cael eu hadeiladu i'r amgylcbiad hwn. Maent yn llithro i raciau 19 modfedd safonol, yn defnyddio cortynnau clwt sydd wedi'u terfynu ymlaen llaw, ac yn caniatáu cynnal a chadw cyfnewid poeth heb darfu ar gylchedau cyfagos. Ar gyfer silffoedd agregu PON sy'n gwasanaethu cannoedd o danysgrifwyr, mae ffurfweddiadau 2 × 32 neu 2 × 64 gyda mewnbwn deuol yn darparu'r diswyddiad methiant sydd ei angen ar CLGau gradd cludwr.
Camgymeriadau Cyffredin Sy'n Costio Amser ac Arian
Daw ychydig o batrymau i'r amlwg dro ar ôl tro mewn lleoliadau maes. Gor-rannu yw'r mwyaf cyffredin: mae peirianwyr yn pennu 1 × 32 oherwydd eu bod eisiau gofod uchdwr, ond ni all y gyllideb gyswllt ei gynnal ar y pellter gofynnol. Y canlyniad yw ONUs ymylol sy'n disgyn all-lein yn ystod sifftiau tymheredd neu heneiddio cysylltydd. Rhedwch y cyfrifiad cyllideb pŵer yn gyntaf - bob amser ac yna dewiswch y gymhareb hollti.
Mae diffyg cyfatebiaeth cysylltydd yn un arall. Mae cymysgu SC/UPC a SC/APC yn yr un llwybr PON yn cyflwyno pwyntiau myfyrio sy'n diraddio perfformiad. Mae'n swnio'n sylfaenol, ond mae'n digwydd yn rheolaidd ar safleoedd gwaith mawr gyda chriwiau gosod lluosog. Mae'r atgyweiriad yn syml: safoni ar SC / APC ar draws y gwaith allanol cyfan. Gwnewch yn siŵr bod eich holltwr, cordiau patch, affibr -modd senglseilwaith i gyd yn cyfateb.
Yn olaf, anwybyddu manylebau unffurfiaeth. Ar bapur, gallai holltwr rhad gydag unffurfiaeth 2.5 dB a holltwr ansawdd gydag unffurfiaeth 1.0 dB ymddangos yn debyg. Yn ymarferol, mae'r bwlch 1.5 dB hwnnw'n golygu y gallai un tanysgrifiwr ar eich rhwydwaith 1 × 32 fod yn derbyn hanner pŵer optegol un arall. Dros gyfnod o 10-15 km, y gwahaniaeth hwnnw sy'n penderfynu pwy sy'n aros mewn cysylltiad a phwy sydd ddim.
Lle Defnyddir Holltwyr Optegol

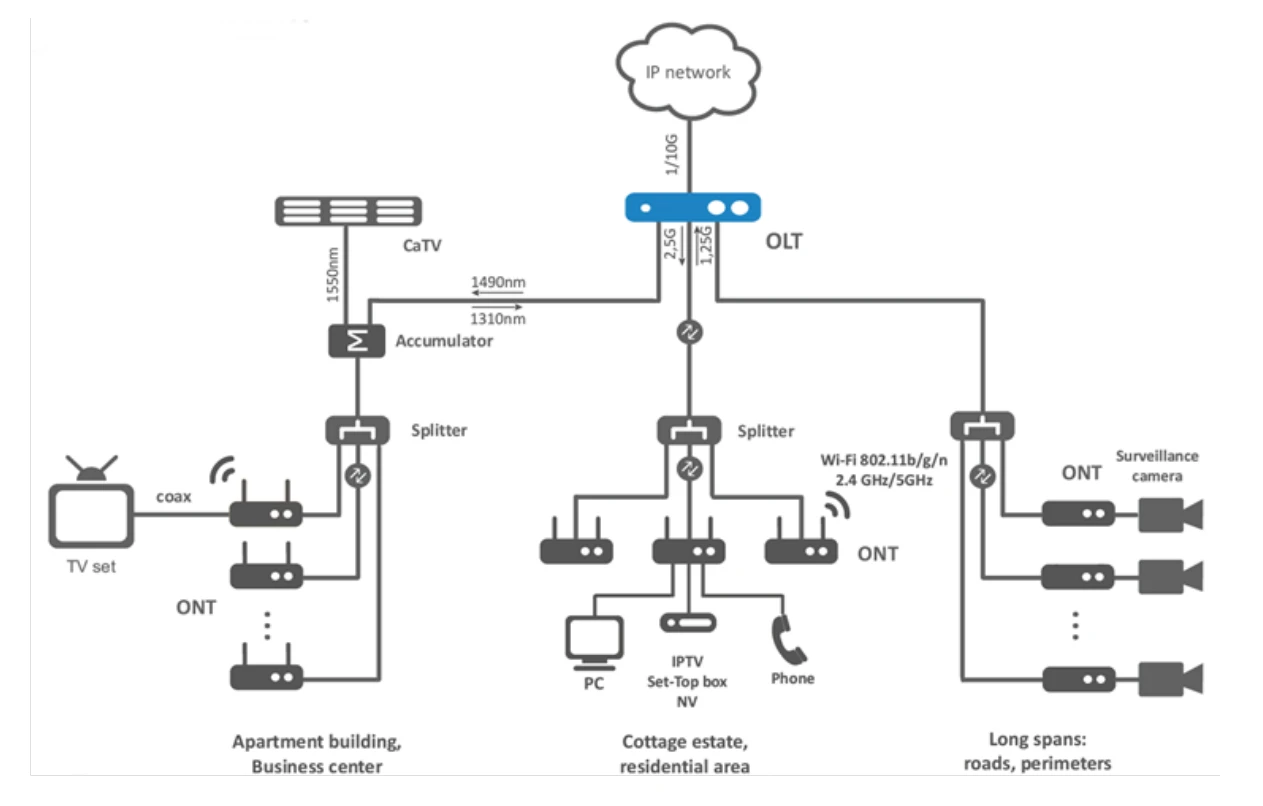

Telathrebu yw'r prif gymhwysiad o hyd. Mewn pensaernïaeth GPON neu XGS-PON, mae holltwyr yn eistedd rhwng yr OLT yn y swyddfa ganolog a'r ONUs yn adeiladau cwsmeriaid, gan alluogi un ffibr i wasanaethu 32 neu 64 pwynt terfyn. Y pwynt hwn i'r model aml-bwynt hwn yw asgwrn cefn band eang preswyl, ffibr busnes, a darpariaeth CATV ledled y byd.
Y tu allan i delathrebu, mae gosodiadau LAN optegol goddefol menter (POL) yn defnyddio holltwyr i dorri cyfrif switsh gweithredol mewn adeiladau campws - mae asgwrn cefn ffibr sengl yn disodli lloriau ceblau copr a switshis Ethernet. Mae cyfleusterau diwydiannol yn llwybro holltwyr trwy rwydweithiau synhwyrydd, gan ysgogi imiwnedd ffibr i ymyrraeth electromagnetig. Mae gosodiadau profi a mesur yn defnyddio holltwyr tapiau i fonitro traffig byw heb ymyrraeth gwasanaeth.
Beth Sy Nesaf ar gyfer Technoleg Hollti
Mae'r gwthio tuag at 10G-PON (XGS-PON, 50G-PON) a mynediad tonfedd aml- cydgyfeiriol yn codi'r bar ar gyfer perfformiad hollti. Mae gweithredwyr yn cyd-presennol GPON a XGS-PON ar yr un ffibr angen holltwyr gyda cholled mewnosod fflat ar draws y ffenestr 1260-1650 nm llawn - unrhyw donfedd-gall amrywiad dibynnol flaen cyswllt ymylol dros yr ymyl. Mae technoleg PLC yn trin hyn yn dda; Nid yw FBT yn gwneud hynny.
Mae hollti anghytbwys yn ennill tyniant gwirioneddol. Yn hytrach na thrin pob allbwn yn gyfartal, mae holltwyr anghytbwys yn dyrannu pŵer yn anghymesur - yn fwy i ddefnyddwyr pell neu alw uchel, llai i ddefnyddwyr cyfagos. Mae hyn yn gwella'r defnydd o borthladdoedd a gall ddileu'r angen am fwyhaduron optegol mewn-senarios cyrhaeddiad estynedig.
Ar yr ochr weithgynhyrchu, mae dwysedd sglodion PLC yn parhau i wella. Mae holltwyr sy'n cefnogi 1×128 ar un sglodyn eisoes yn dechrau cynhyrchu, gan wthio'r gymhareb tanysgrifiwr-fesul-OLT-porthladd yn uwch a lleihau'r gost fesul cartref cysylltiedig mewn -adeiladau ffibr ar raddfa fawr.
Cwestiynau Cyffredin
C: Beth Yw'r Gwahaniaeth Rhwng Holltwr PLC A Holltwr FBT?
A: Gwneir holltwyr FBT trwy asio ffibrau gyda'i gilydd yn gorfforol - syml, rhad ac effeithiol hyd at tua 1 × 4. Mae holltwyr PLC yn cael eu gwneud ar sglodyn silica gan ddefnyddio lithograffeg, gan roi gwell unffurfiaeth iddynt, cefnogaeth donfedd ehangach (1260-1650 nm), a chymarebau hollt uwch (hyd at 1 × 64). Am ddadansoddiad technegol dyfnach, gweler hwncymhariaeth hollti ffibr optig.
C: Faint o Golled Signalau Mae Holltwr Optegol yn ei Gyflwyno?
A: Mae'n dibynnu ar y gymhareb hollti. Meincnodau bras fesul GR-1209-CORE: 1×2 ≈ 3.5 dB, 1×8 ≈ 10.5 dB, 1×16 ≈ 13.5 dB, 1×32 ≈ 17.5 dB. Mae gwerthoedd gwirioneddol holltwyr PLC o safon fel arfer yn dod i mewn ychydig yn is na'r niferoedd hyn. Y cam hanfodol yw gwirio bod cyfanswm eich colled cyswllt - hollti, ffibr, cysylltwyr, sbleisiau - yn aros o fewn y gyllideb pŵer traws-gyrru.
C: A All Un Holltwr Optegol Weithio Gyda GPON Ac EPON?
A: Ydw. Mae'r ddwy safon yn gweithredu o fewn y ffenestr 1260-1650 nm. Mae holltwr PLC wedi'i raddio ar gyfer y bandpass llawn hwn yn brotocol-agnostig - mae'n rhannu pŵer optegol waeth beth fo'r fformat fframio. Mae'r un peth yn wir am amrywiadau 10G-PON fel XGS-PON a 10G-EPON.
C: Ble Dylid Gosod Holltwyr Mewn Rhwydwaith PON?
A: Nid oes un ateb cywir. Mae lleoliad canolog yn y swyddfa ganolog yn symleiddio'r gwaith cynnal a chadw ond mae angen rhediadau ffibr hirach. Mae lleoliad wedi'i ddosbarthu - mewn cypyrddau stryd neu isloriau adeiladau - yn torri'r defnydd o ffibr ac yn lleihau'r-colled milltir ddiwethaf, ond yn ychwanegu mwy o gaeau cae i'w rheoli. Mae'r rhan fwyaf o weithredwyr yn glanio ar raniad dau-gam: 1×4 yn y cabinet, yna 1×8 wrth fynedfa'r adeilad, gan roi cyrhaeddiad cyfun o 1×32 gyda cholled hylaw ar bob cam.
C: Pa gysylltwyr y dylwn eu defnyddio gyda holltwyr optegol?
A: SC / APC yw'r safon PON. Mae'r sglein onglog 8-gradd yn gwthio colled dychwelyd o dan -60 dB, sy'n hanfodol ar gyfer ansawdd trosglwyddo i fyny'r afon. Mae SC/UPC yn gweithio ar gyfer ceisiadau llai heriol. Mae cysylltwyr LC yn ymddangos mewn amgylcheddau rac dwysedd uchel. Y peth pwysig yw cysondeb - dylai pob cysylltydd, addasydd, a llinyn clwt yn y llwybr fod yr un math er mwyn osgoi diffyg cyfatebiaeth adlewyrchiad.
