Ffibr MPO/MTP: Y Sgwrs Go Iawn sydd ei Hangen Chi Cyn Adeiladu Eich Canolfan Ddata Nesaf

Fis Tachwedd diwethaf, cefais alwad gan gwsmer yn Phoenix. Roedden nhw newydd lapio asgwrn cefn 100G-adeiladu dail-chwe mis o gynllunio, rheoli cebl yn hardd, lliw-codio popeth. Ni fyddai hanner y dolenni cyswllt yn cyd-drafod.

Wedi troi allan mae rhywun wedi cydio mewn bocs o foncyffion Math B ar gyfer dyluniad Math A. Roedd y blychau yn edrych yn union yr un fath. Roedd rhif y rhan yn amrywio o un digid.

Pedair awr o ddatrys problemau. Hedfan 6 AM ar gyfer eu peiriannydd arweiniol. Difrod terfynol: $14,200 mewn llafur brys, a $1,847 am y tocyn awyren munud olaf hwnnw. Mae gen i sgrin yr anfoneb yn rhywle o hyd.

Dyna pam dwi'n sgwennu hwn. Nid yw ffibr MPO/MTP yn wyddoniaeth roced, ond bydd y manylion yn eich dryllio os nad ydych chi'n talu sylw. Ac mae'r graddfeydd cosb gyda'ch cyfrif porthladd-yn gwneud llanast o un darn LC, byddwch yn colli un cyswllt. Llanast i fyny un boncyff MTP, byddwch yn colli deuddeg.

MPO vs MTP: Dewch i Ladd Y Dryswch Hwn

Rwy'n cael y cwestiwn hwn yn gyson. "A yw MTP yn unig MPO drud?"

Math o. Ond mae hynny fel gofyn ai Toyota drud yn unig yw Lexus. Yn dechnegol ie, yn ymarferol na.

Mae MPO yn safon cysylltydd. IEC 61754-7, TIA-604-5-cawl arferol yr wyddor. Gall unrhyw ffatri sydd â mowld ferrule ddileu cysylltwyr MPO.

MTP yw brand US Conec. Fe wnaethon nhw ddyfeisio'r fformat gwthio aml-ffibr-ar, yna treulio degawdau yn ei fireinio. Yr un ôl troed, goddefiannau tynnach, gwell deunyddiau.

Dyma'r peth y mae'r rhan fwyaf o siartiau cymharu yn ei golli: anghofiwch y ddadl clamp plastig yn erbyn-metel. Mae hynny'n tynnu sylw.

Y pin canllaw eliptig yw'r gêm bêl gyfan.

Mae MPO safonol yn defnyddio pinnau canllaw crwn. Pan fyddwch yn paru dau gysylltydd, gall pinnau crwn siglo ychydig yn y llawes aliniad-efallai micron yma, micron yn y fan honno. Nid yw'n swnio fel llawer. Ond gwnewch hynny 200 gwaith, ac mae'r patrwm gwisgo'n mynd yn anwastad. Mae'r safleoedd ffibr allanol yn dechrau drifftio. Mae eich colled mewnosod yn cynyddu.

Pinnau eliptig MTP? Maen nhw'n eu-canoli eu hunain. Bob tro. Gallwch chi deimlo'r gwahaniaeth pan fyddwch chi'n eu plygio i mewn-mae'r clic pendant hwn pan fydd y seddau pin, o'i gymharu â'r mushiness annelwig a gewch gyda MPO rhad.

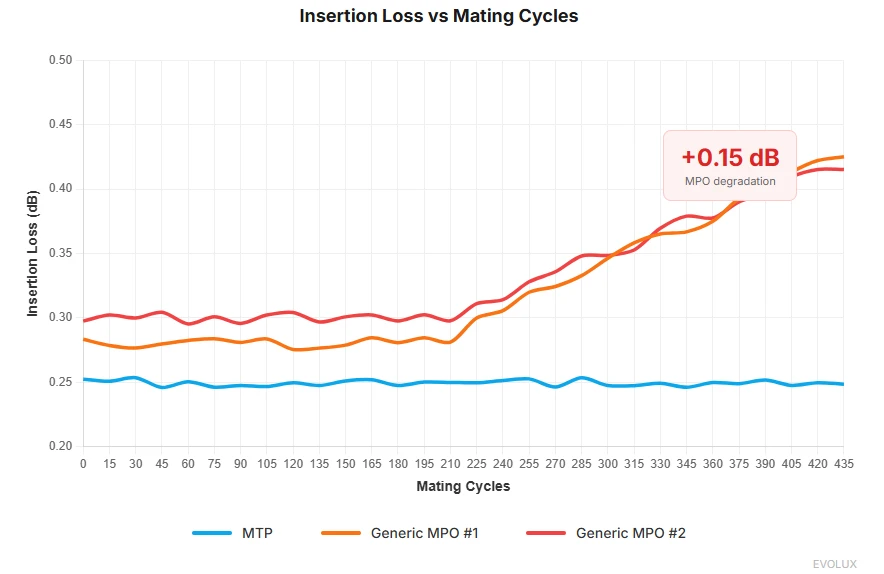

Cynhaliom brawf artaith y llynedd: 437 o gylchoedd paru ar chwe sampl cysylltydd gwahanol. Erbyn cylchred 300, roedd dau o'r MPOau generig yn dangos diraddio 0.15 dB ar safleoedd 1 a 12. Y MTPs? Llinell fflat trwy gylchred 400.

Nid yw'r 0.15 dB hwnnw'n swnio'n frawychus nes eich bod yn pentyrru tri phwynt paru mewn cyswllt 400G gyda dim ymyl i'w sbario.

Beth Sydd Y Tu Mewn i'r Pethau Hyn

Gwers anatomeg gyflym, oherwydd mae deall y perfedd yn helpu pan fydd pethau'n torri.

Y Fferwrwl

Lluniwch fricsen seramig fechan gyda 12 twll wedi'i ddrilio mewn safleoedd cywir i tua 1 micron. Mae gwallt dynol yn 70 micron o led. Rydyn ni'n siarad 1/70fed o wallt.

Mewn cysylltwyr MTP, mae'r ferrule yn arnofio ar ffynhonnau. Pam? Oherwydd pan fyddwch chi'n jamio dau gysylltydd gyda'i gilydd, nid ydyn nhw byth wedi'u halinio'n berffaith. Mae'r fflôt yn gadael i'r micro-ferrule addasu fel bod y pwysedd cyswllt yn lledaenu'n gyfartal yn lle malu un gornel i ebargofiant.

Y mecanwaith gwanwyn hwnnw hefyd yw'r rheswm pam na ddylech farw-afael ar gysylltwyr MTP wrth eu paru. Rwyf wedi gweld techs yn eu cyhyrau gyda'i gilydd fel eu bod yn tynhau cnau lug. Holl bwynt yr arnofio yw gadael i'r cysylltydd ddod o hyd i'w aliniad ei hun. Dim ond gwthio nes ei fod yn clicio. Wedi'i wneud.

Y Pinnau Tywys

Eisoes yn rhefru am y dyluniad eliptig. Mae'r pinnau eu hunain yn aloi caled-maent yn goroesi miloedd o fewnosodiadau heb eu madarch.

Mae gan gysylltwyr gwrywaidd y pinnau. Mae gan gysylltwyr benywaidd y tyllau. Swnio'n amlwg, ond dwi wedi gwylio pobl yn trio paru gwryw i-wryw am 2 AM mewn cabinet tywyll. Nid yw'n gweithio. Gofynnwch i mi sut yr wyf yn gwybod.

Y Tai

Mae amgaeadau MTP safonol yn-darn-mae polaredd a rhyw yn cael eu gosod yn y ffatri. Rydych chi'n archebu'n anghywir, rydych chi naill ai'n dychwelyd ceblau neu'n prynu paneli addaswyr.

Dyma rywbeth na fydd y taflenni data yn ei ddweud wrthych: mewn-hinsawdd-safleoedd ymyl neu amgylcheddau diwydiannol nad ydynt yn cael eu rheoli, mae amgaeadau plastig MPO rhad yn mynd yn frau ar ôl ychydig flynyddoedd. Yn ein labordy profi straen, rydym wedi cymharu gorchuddion MTP gwirioneddol â sgil-effeithiau generig o dan feicio thermol eithafol. Mae llawer o weithgynhyrchwyr yn torri costau trwy gymysgu deunydd ailgylchu gormodol i mewn i'w mowldiau tai-mae hyn yn achosi diraddiad cadwyn moleciwlaidd sy'n anweledig i'r llygad noeth. Ond ar ôl profion beicio thermol (-40 gradd i +75 gradd ), mae ymwrthedd blinder clicied yn gostwng dros 40%. Rydym wedi derbyn cysylltwyr "datgysylltiedig" a ddychwelwyd gan gwsmeriaid, ac mae dadansoddiad teardown yn gyson yn dangos embrittlement deunydd clasurol. Dyna pam yr ydym yn mynnu defnyddio resin polyetherimide crai (PEI) manylder uchel yn unig. Mae'n costio mwy ar bapur, ond mae'n sicrhau bod eich cysylltwyr yn dal i baru gyda'r un clic crisp ar ôl deng mlynedd yn y ganolfan ddata.

Mae MTP PRO yn trwsio'r broblem ffurfweddu (mwy ar hynny yn nes ymlaen), ond am y tro, dim ond gwybod: triphlyg-gwiriwch eich manylebau cyn archebu. Mae'r broses RMA ar gyfer cebl cefnffordd $ 400 yn cymryd tair wythnos.

Polaredd. Rhowch Sylw Yma.

Rydw i'n mynd i dreulio llawer gormod o amser ar yr adran hon oherwydd mae gwallau polaredd yn cyfrif am efallai 60% o'r galwadau datrys problemau MPO rydw i wedi bod arnyn nhw. Mae'n ddiflas. Mae'n ddiflas. A bydd yn dinistrio'ch nos Iau yn llwyr os byddwch chi'n ei hanwybyddu.

Mae ffibr dwplecs yn syml. Tx i Rx, Rx i Tx. Gallai plentyn bach ei ddarganfod.

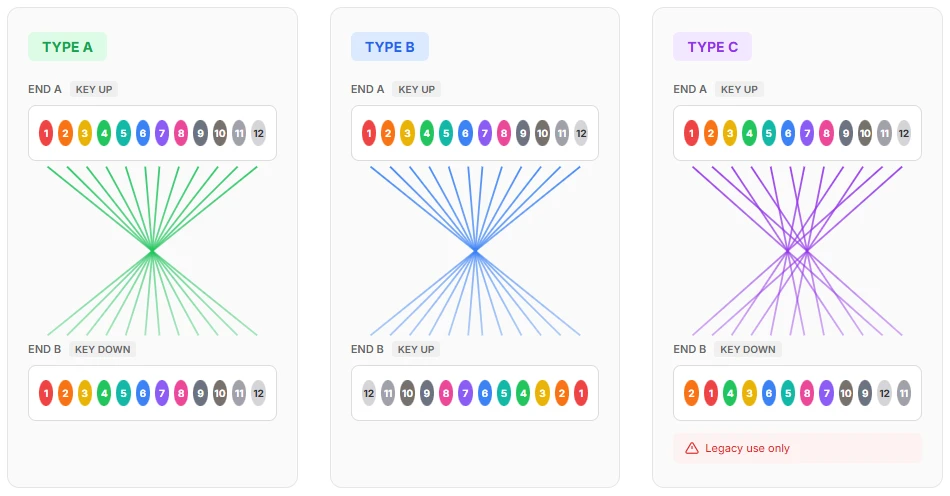

Deuddeg ffibr mewn un cysylltydd? Mae pob safbwynt yn bwysig. Ac mae tair -TRI-ffordd wahanol i weithgynhyrchwyr wifro'r ceblau hyn.

Math A

Allwedd i fyny ar un pen, allwedd i lawr ar y pen arall. Mae'r cebl yn adlewyrchu'r arae ffibr yn fewnol. Mae safle 1 yn mynd i safle 1, ond mae'r fflip ffisegol yn golygu bod y parau yn cyd-fynd yn gywir ar gyfer toriadau deublyg.

Math B

Mae'r ddau ben yn allweddol. Mae'r cebl yn cyfnewid parau cyfagos: 1↔2, 3↔4, 5↔6, ac ati. Cyffredin ar gyfer trosglwyddyddion SR4.

Math C

Rwy'n bersonol yn casáu Math C. Mae'r safon yn ei gynnwys, yn sicr. Ond yn ymarferol? Mae'n fagl.

Mae Math C yn troi pâr ar ben y fflip Math A. Yr unig dro i mi ei weld yn cael ei ddefnyddio'n gywir oedd mewn ffurfwedd Cisco etifeddiaeth benodol iawn, a hyd yn oed wedyn, ni adawodd y dechnoleg a'i gosododd unrhyw ddogfennaeth. Fe wnaethon ni dreulio dau ddiwrnod yn gwrthdroi-yn peiriannu'r map polaredd.

Fy nghyngor i: oni bai eich bod yn cyfateb i seilwaith Math C presennol, smaliwch nad yw'n bodoli. Byddwch chi'n cysgu'n well.

Pam Mae hyn yn Bwysig mewn Bywyd Go Iawn

Dyma lwybr dail -meingefn nodweddiadol:

Switsh asgwrn cefn → Cefnffordd Math B → Panel patch MTP → Math A patch → Leaf switch

Mae popeth yn gweithio. Nawr dychmygwch rywun-efallai yn gontractwr, efallai bod noson frysiog-tech shifft-yn cyfnewid y boncyff Math B hwnnw am Fath A. Roedd y blychau'n edrych yn debyg. Roedd y labeli yn fach.

Beth sy'n digwydd? Cysylltedd rhannol. Mae ffibrau 1-2 yn gweithio. Nid yw ffibrau 3-4 yn gwneud hynny. Mae ffibrau 5-6 yn gweithio. Ac yn y blaen.

Mae'r symptom yn edrych yn union fel trosglwyddydd drwg. Neu gysylltydd budr. Neu egwyl ffibr. Byddwch yn gwastraffu oriau yn erlid ysbrydion cyn i rywun dorri allan o'r diwedd y mapiwr polaredd a darganfod y broblem go iawn.

Fel gwneuthurwr, nid cynlluniau gwifrau cymhleth yw'r peth mwyaf brawychus - ond "gwallau cynhyrchu cudd." Yn ein degawd a mwy o brofiad gweithgynhyrchu, rydym wedi gweld beth sy'n digwydd pan nad oes gan brosesau cydosod y rheolaethau cywir. Y modd methiant mwyaf cyffredin? Gwallau polaredd o gylchdroi rhuban ffibr yn ystod terfynu. Heb ddilysu awtomataidd, gall gweithwyr blinedig gylchdroi'r rhuban 180 gradd yn anfwriadol-camgymeriad sy'n anweledig i'r llygad noeth ond yn ddinistriol i'r ddolen. Mae adroddiadau dadansoddi methiant diwydiant yn awgrymu bod hyn yn cyfrif am tua 1% o geblau o gyfleusterau heb fesurau atal twyll. Ar ein llinell gynhyrchu, rydym yn gorfodi profion polaredd cwbl awtomataidd-mae pob cebl yn cynhyrchu ôl bys polaredd unigryw cyn ei anfon. Ni ddylai rheoli polaredd ddibynnu ar lwc gosodwr; mae angen ei gloi i lawr yn y ffatri trwy atal twyll corfforol ac archwilio awtomataidd.

Ar ôl yr hunllef honno, gwnaethom reol galed: ar unrhyw ddefnydd mawr, rydym yn tynnu-profi 5% o'r ceblau ar hap cyn iddynt fynd yn yr hambwrdd. Gwiriwch y mapio ffibr gwirioneddol, nid y sticer. Peidiwch byth ag ymddiried yn y label.

Yr Atgyweiriad

Dogfen. Popeth.

Cyn i chi redeg cebl sengl, crëwch fap polaredd. Taenlen, diagram Visio, braslun napcyn-Does dim ots gen i. Dim ond ysgrifennu i lawr:

Pa fath o gebl sy'n mynd i ble

I ba gyfeiriad mae'r allwedd yn wynebu ar bob pen

Beth yw'r mapio ffibr-i-ffibr disgwyliedig

Labelwch ddau ben pob cebl gyda'r math polaredd. Nid dim ond rhif y rhan-y polaredd gwirioneddol. Rwy'n defnyddio tâp lliw: glas ar gyfer A, melyn ar gyfer B. Isel-technoleg, ond mae'n gweithio.

Mae un cwsmer rwy'n gweithio gyda nhw yn argraffu codau QR sy'n cysylltu â'u cronfa ddata dogfennaeth. Overkill? Efallai. Ond nid ydynt wedi cael digwyddiad polaredd ers tair blynedd.

Nodyn: Mae'r llwybr dwy segment hwn yn cynnal polaredd cywir ar gyfer toriad 4×25G. Newidiwch y naill gebl neu'r llall heb ailgyfrifo, ac rydych chi'n datrys problemau am hanner nos.

Colled Cyllideb Math

Mae gan bob cyswllt optegol gyllideb pŵer. Trosglwyddydd yn rhoi X dBm allan. Mae angen o leiaf Y dBm ar y derbynnydd. Y gwahaniaeth yw eich cyllideb golled-dyna'r hyn rydych chi'n ei wario ar wanhau ffibr, colledion cysylltwyr, a sbleisys.

Ar 10G, roedd cyllidebau colled yn hael. Gallech ddefnyddio cysylltwyr sothach a chael ymyl o hyd.

Ar 100G, mae'r mathemateg yn mynd yn dynnach.

Ar 400G, rydych chi'n cyfrif degfed ran o dB fel meser yn cyfrif ceiniogau.

100GBASE-SR4 Enghraifft

Mae IEEE yn rhoi cyfanswm colled sianel 1.9 dB i chi ar gyfer 100G SR4 dros OM4 ar 100 metr.

Gadewch i ni adeiladu cyswllt realistig:

100m OM4: 3.5 dB/km × 0.1 km=0.35 dB

Dau bariad MTP (newid → panel, panel → darn)

Os ydych chi'n defnyddio MPO generig ar 0.75 dB yr un:

Nid ymyl yw hynny. Dyna'r bar gwall ar eich offer prawf.

Un brycheuyn o lwch ar un pen -wyneb, ac rydych chi dros y gyllideb. Un rhediad cebl ychydig yn hirach, dros y gyllideb. Un cysylltydd a ddaeth o shifft prynhawn dydd Gwener yn y ffatri, dros y gyllideb.

Yr un cyswllt â MTP Elite ar 0.35 dB yr un:

Nawr gallwch chi anadlu. Mae llwch yn digwydd. Mae tymheredd yn drifftio. Ffibrau oed. Mae'r ymyl 0.85 dB hwnnw'n amsugno'r byd go iawn.

Cyfatebiaeth Taith Ffordd

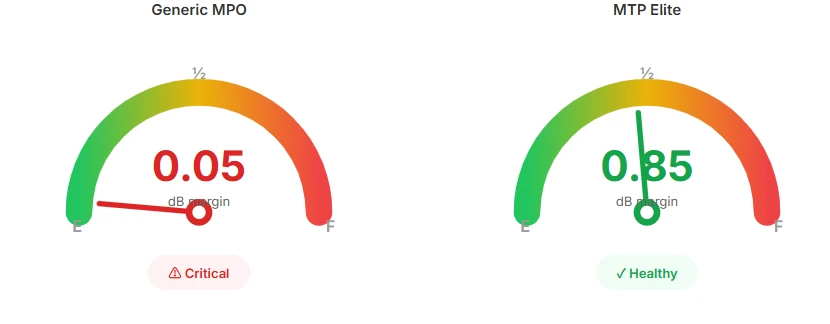

Meddyliwch am gyllideb golled fel gyrru ar draws-gwlad gyda thanc nwy na allwch ei ail-lenwi.

Mae MPO generig yn eich cychwyn ar hanner tanc. Teithiau byr? Iawn. Ond ceisiwch ei wneud o Phoenix i Denver, ac rydych chi'n chwysu bob milltir, yn cerdded i mewn i'r orsaf nwy ar mygdarth.

Mae MTP Elite yn eich cychwyn yn llawn. Yr un cyrchfan, ond nawr gallwch chi ddargyfeirio, rhedeg yr AC, nid mynd i banig pan fyddwch chi'n taro traffig adeiladu.

Nid yw'r gyrchfan (eich cyfradd data) yn newid. Mae eich ffin ar gyfer pethau annisgwyl yn ei wneud.

MTP Elite vs Standard: Pryd i Dalu'r Premiwm

Mae US Conec yn gwerthu dwy radd:

MTP safonol:Uchafswm colled mewnosod 0.50 dB. Mae nodweddiadol tua 0.35 dB.

MTP Elite:Uchafswm 0.35 dB. Nodweddiadol yw 0.15-0.25 dB.

Mae elitaidd yn costio 15-30% yn fwy yn dibynnu ar gyfrif ffibr a gwerthwr. Werth e?

Dyma sut dwi'n meddwl amdano.

Ewch yn Elite pan:

Mae eich mathemateg colled yn gadael llai na 0.5 dB ymyl ar ôl i bopeth gael ei adio i fyny

Mae gennych dri neu fwy o bwyntiau paru yn y llwybr

Rydych chi'n gwneud 400G nawr, neu byddwch chi o fewn 3 blynedd

Mae'r cebl yn seilwaith asgwrn cefn a fydd yn y waliau am ddegawd

Mae'r safon yn iawn pan:

Cysylltiadau o dan 50m gyda dim ond 1-2 paru

Ymyl cyfforddus ar 40G neu 100G

Cordiau clwt y byddwch yn eu disodli bob blwyddyn beth bynnag-pam talu premiwm am nwyddau traul?

Cyllideb dynn iawn ac rydych chi wedi gwneud y mathemateg i brofi ei fod yn gweithio

Fy rheol gyffredinol: Elite ar gyfer boncyffion, Safonol ar gyfer clytiau.

Dyma'r rhesymeg. Mae cefnffyrdd yn mynd yn y nenfwd, o dan y llawr, trwy'r waliau. Maen nhw'n aros yno am 7-10 mlynedd. Dyna sylfaen eich rhwydwaith - ni allwch rhad o gwbl ar elw colled ar gyfer seilwaith na fyddwch yn ei gyffwrdd am ddegawd.

O safbwynt manwl gywirdeb gweithgynhyrchu, nid dim ond 0.1 dB ar bapur yw'r gwahaniaeth rhwng graddau Elite a Safonol. Mae cynhyrchu cysylltwyr gradd Elite-yn gofyn am uwch-sgleinio'r wyneb-diwedd-a gwrthod unrhyw ferrulau â pharamedrau geometreg ffiniol megis gwrthbwyso apex. Fy-argymhelliad llinell waelod i gwsmeriaid: rhaid i foncyffion fod yn Elite. Unwaith y bydd cysylltwyr cefnffyrdd wedi'u claddu mewn hambyrddau cebl, mae eu pwyntiau paru yn sefydlog. Mae cortynnau clwt yn hylif ac yn cael eu cyfnewid yn gyson. Os nad yw geometreg eich boncyff ffurwl yn berffaith, does dim ots pa mor dda yw eich cortynnau clwt-bydd pwysau cyswllt corfforol bob amser yn anwastad. Gwario arian ar y cydrannau manwl gywir nad ydynt yn symud. Dyna'r athroniaeth cost sydd mewn gwirionedd yn gwneud synnwyr mewn gweithgynhyrchu.

Clytiau? Maent yn nwyddau traul. Mae technoleg ops yn eu hudo, yn eu hailgyfeirio, yn camu arnyn nhw, yn rholio cadeiriau drostynt yn ddamweiniol. Hyd oes cyfartalog efallai chwe mis i flwyddyn cyn iddynt gael eu cyfnewid. Mae gwario doleri premiwm ar glytiau Elite wrth redeg boncyffion ymylol tuag yn ôl-rydych chi'n caboli'r drws tra bod y sylfaen yn hollti.

Un eithriad: os ydych chi'n croesi{0}}cysylltu trwy ystafell cwrdd â mi mewn colo, ewch i'r Elite ym mhobman. Ni allwch reoli ansawdd y cebl ar ochr arall y panel trosglwyddo hwnnw.

MTP PRO: Atgyweiriadau Maes Sy'n Gweithio Mewn Gwirionedd

Cloeon MTP traddodiadol mewn polaredd a rhywedd yn y ffatri. Archeb yn anghywir? Dychwelwch, arhoswch dair wythnos, esboniwch i'ch rheolwr prosiect pam y llithrodd yr amserlen.

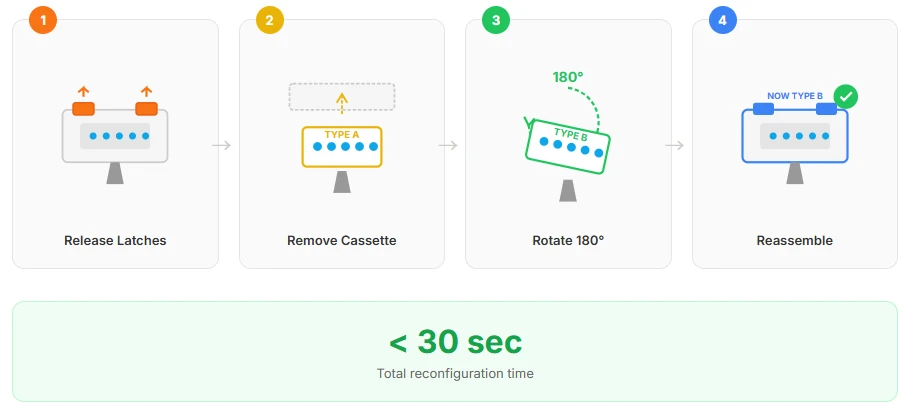

Mae MTP PRO yn gadael ichi newid polaredd (Math A ↔ Math B) a rhyw (gwryw ↔ benywaidd) yn y maes. Dim offer arbennig ar gyfer polaredd-dim ond popio'r cwt. Mae angen teclyn echdynnu pin ar gyfer cyfnewid rhyw, ond mae'n dal i fod yn swydd 30 eiliad.

Mae'r premiwm yn 20-40% dros MTP safonol. Swnio'n serth.

Ond gadewch i ni wneud y mathemateg ar sgriw-i fyny:

Os ydych chi'n gwneud defnydd mawr gydag unrhyw amwysedd ynghylch yr hyn sydd eisoes wedi'i osod, mae MTP PRO yn talu amdano'i hun y tro cyntaf nad yw rhywbeth yn cyfateb i'r llun.

Ar gyfer cydleoli neu amgylcheddau a reolir gan drydydd parti, fel arfer rydym yn argymell bod cwsmeriaid yn pennu MTP PRO yn uniongyrchol. Yn y senarios "blwch du" hynny lle na allwch ragweld pegynedd neu rywedd y pen arall, nid yw maes-gallu cyfnewidiol PRO yn gyfleus yn unig-ei yswiriant. Rydym wedi gweld cwsmeriaid yn cau deg{5}}mil{{{{}}}prosiectau ffibr cyfan am wythnos oherwydd daeth y ddau ben allan i fod yn ddynion. Fel gwneuthurwr, rydym yn cynhyrchu cysylltwyr cyfres PRO i roi awdurdod ffurfweddu yn ôl i'r maes-gan ddileu risgiau cadwyn gyflenwi a achosir gan fylchau cyfathrebu cynnar.

Ar gyfer adeiladau bach, wedi'u dogfennu'n dda, lle rydych chi'n rheoli pob newidyn? Mae'r safon yn iawn.

MTP-16: Stop Gwastraffu Ffibr

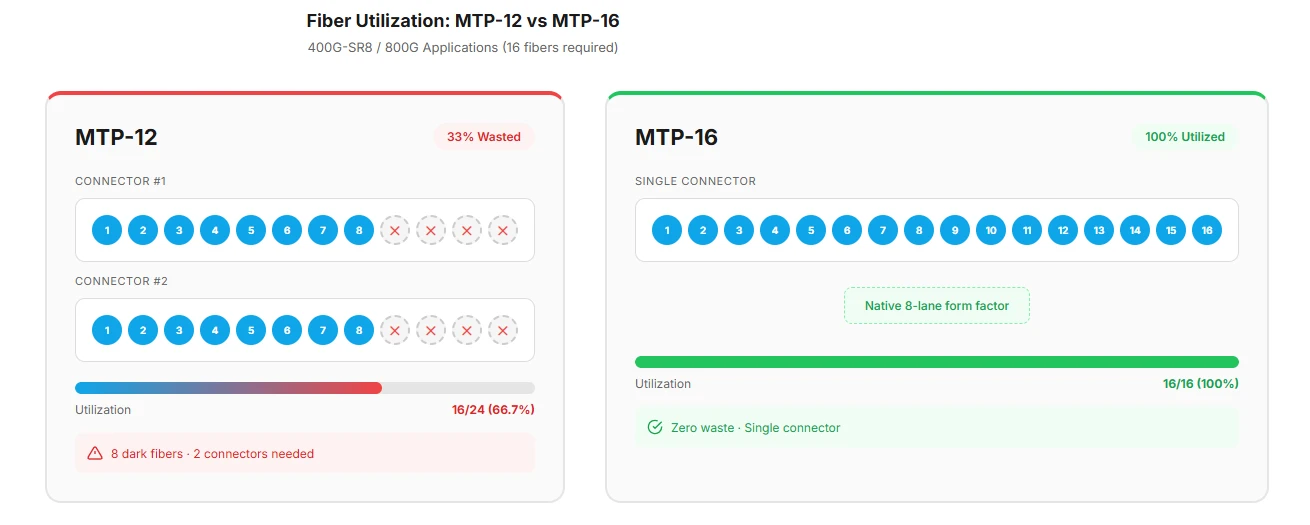

Cyfrinach fudr am MTP 12-ffibr: mae'n gwastraffu traean o'ch ffibr ar gyfer cymwysiadau 8 lôn.

Mae 40G yn defnyddio 4 lôn (8 ffibr). 100Mae G yn defnyddio 4 lôn (8 ffibr). 400Mae G yn defnyddio 8 lôn (16 ffibr). 800Mae G yn defnyddio 8 lôn (16 ffibr).

Mae MTP-16 yn trwsio hyn. Un ar bymtheg o ffibrau, wyth pâr deublyg, dim gwastraff.

Ar gyfer 400G-SR8 a'r don 800G sydd ar ddod, MTP-16 yw'r ffactor ffurf frodorol. Os ydych chi'n adeiladu seilwaith hyfforddi AI newydd-mae'r clystyrau GPU hynny sydd angen 400G neu 800G rhwng pob nod yn safoni ar MTP-16 nawr. Mae cost delta yn ddibwys, ac ni fyddwch yn rhwygo boncyffion 12-ffibr mewn dwy flynedd.

Clywsom gan gyswllt hyperscaler y mis diwethaf: maent eisoes wedi ymrwymo i MTP-16 ar gyfer pob adeilad newydd. Roedd y gwelliant mewn defnydd ffibr yn unig yn cyfiawnhau'r newid offer.

Diwedd-Archwiliad Wyneb: Y Rhan Ddiflas Sy'n Eich Arbed Chi

Byddaf yn cadw hwn yn fyr oherwydd dyma'r pwnc lleiaf diddorol. Ond hepgor dyna pam mae pobl yn llosgi $2,000 o drosglwyddyddion.

Mae gan gysylltwyr MTP 12, 16, neu 24 ffibr mewn un ferrule. Mae un gronyn halogiad ar un ffibr yn tanio'r cysylltydd cyfan. Yr ods o raddfa halogiad gyda chyfrif ffibr.

Mae IEC 61300-3-35 yn diffinio glân. Dyma'r crynodeb:

Mae'r parth craidd hwnnw-25 micron-yn greulon. Un gronyn llwch. Un. Ac mae eich cyswllt 400G yn dechrau taflu gwallau CRC.

Ni allwch archwilio 12+ ffibrau fesul cysylltydd y pen â llaw ar gyfer pob cebl. Cael stiliwr MTP awtomataidd ($4,000-8,000). Mae'n talu amdano'i hun y tro cyntaf y byddwch chi'n dal halogiad cyn paru yn lle ar ôl amnewid trosglwyddydd.

Protocol glanhau:

1. Archwiliwch yn gyntaf. Bob amser.
2. Os yw'n fudr: sychwch. Yn gweithio 80% o'r amser.
3. Dal yn fudr: IPA gwlyb yn lân.
4. Ail-archwilio cyn paru.
5. Methu ar ôl glanhau gwlyb? Gall y cysylltydd gael ei niweidio. Peidiwch â'i orfodi.

Un peth mae rookies yn mynd yn anghywir: maen nhw'n cymryd bod glanhau gwlyb bob amser yn fwy trylwyr na sych. Ar gysylltwyr MTP, mae hynny'n drychineb sy'n aros i ddigwydd. Mae gweddillion IPA nad yw'n anweddu'n llwyr yn creu-trapiau micro gludiog yn y tyllau pin canllaw-ac mae'r trapiau hynny'n denu mwy o lwch nag a ddechreuoch.

O dan ficrosgop ffatri 400x, rydym yn aml yn gweld y lladdwr anweledig a adawyd ar ôl gan "lanhau gwlyb": ffilmiau gweddillion IPA. Mae llawer o gwsmeriaid yn defnyddio glanach bwrdd neu alcohol crynodiad uchel, ond os yw'r gymhareb gymysgedd yn anghywir neu anweddiad yn anghyflawn, mae tensiwn arwyneb hylif yn llythrennol yn "cloi" gronynnau mân i mewn i dyllau pin canllaw MTP. Dyna pam mae rhai ceblau yn profi'n ffres iawn allan o'r bocs ond yn dangos colled sbeicio ar ôl dim ond ychydig o gylchoedd paru. Ein hargymhelliad ar lawr y siop: mae sychlanhau yn ymdrin â naw deg y cant o achosion. Os yw glanhau gwlyb yn gwbl angenrheidiol, defnyddiwch weddillion arbenigol-toddyddion glanhau rhydd wedi'u dilyn gan garthu nitrogen gwasgedd uchel. Y nod yw cadw "cyfanrwydd gwyryfol" y pen ffibr-wyneb-peidio â'i ddiraddio'n gemegol â thriniaeth ormodol.

Ein rheol: sychwch yn gyntaf, bob amser. Arbedwch y glanhau gwlyb ar gyfer halogiad ystyfnig-olewau croen o bysedd technoleg, gweddillion gludiog, y math hwnnw o beth. Ac os gwnewch lanhau gwlyb, dilynwch ef ar unwaith gyda dau docyn sychu sych. Meddyliwch am MTP fel opteg fanwl: y sychach, y mwyaf diogel.

Un manylyn sy'n aml yn cael ei anwybyddu: mae dyluniad cap llwch yn bwysicach nag y mae pobl yn ei sylweddoli. Mae capiau sy'n gafael yn rhy dynn yn gorfodi technegwyr i yancio ar y gist wrth symud, gan bwysleisio'r cynulliad ffurwl o bosibl. Pan wnaethom ddylunio ein capiau llwch, fe wnaethom beiriannu'r tensiwn gafael yn benodol i gydbwyso amddiffyniad halogiad a rhwyddineb ei dynnu-yn ddigon cadarn i aros yn llonydd wrth ei drin, yn ddigon rhydd fel nad ydych yn ymgodymu ag ef am 2 AM mewn cabinet tywyll. Nid yw pethau bach fel hyn mewn unrhyw daflen ddata.

Fframwaith Penderfyniadau

Dyma'r daflen twyllo. Ond darllenwch y sêr-dyna lle mae'r arweiniad go iawn.

Y sêr:

⚠️ Ger offer HVAC neu gywasgwyr?Mae dirgryniad yn rhyddhau cysylltiadau dros amser. Ewch MTP (clamps metel) hyd yn oed os yw'r mathemateg colled yn dweud bod generig yn iawn.

⚠️ Amgylchedd labordy gydag ad-drefnu cyson?MTP PRO, hyd yn oed os yw polaredd yn "hysbys." Cynlluniau yn newid. Arbedwch y cur pen i chi'ch hun.

⚠️ Cysylltu â boncyffion MPO generig presennol?Peidiwch â gwastraffu arian ar glytiau Elite-uwchraddio'r boncyffion yn gyntaf. Nid yw cadwyn ond mor gryf â'r ddolen wannaf.

⚠️ Colo cyfarfod-ystafell fi?Elite ym mhobman. Dyma'r peth am gydleoli: ni allwch archwilio beth sydd ar ochr arall y panel ffiniau hwnnw. Nid oes gennych unrhyw syniad a ydynt yn defnyddio siwmperi o safon neu'r peth rhataf y gallai eu hadran gaffael ddod o hyd iddo. Yr hyn y gallwch chi ei reoli yw eich ochr chi o'r cysylltiad. Mae Mynd yn Elite ar eich pen eich hun yn adeiladu mewn 0.3 dB ychwanegol o ymyl-ac mewn amgylchedd "blwch du" lle rydych chi'n ddall i hanner y cyswllt, yr ymyl honno yn aml yw'r gwahaniaeth rhwng golau gwyrdd solet a larwm melyn sy'n fflapio.

Ar gyfer boncyffion ffibr MPO/MTP, casetiau, a modiwlau ymneilltuo sy'n cwmpasu'r ystod gyfan hon, gallwch ddod o hyd i fanylebau manwl ac argaeledd stoc yn ycatalog EVOLUX. Mae ein hadran cysylltydd ffibr optig yn cynnwys amrywiadau MTP-12, MTP-16, a PRO - pob un wedi'i weithgynhyrchu gyda'r rheolaethau ansawdd a'r protocolau arolygu a drafodir trwy'r canllaw hwn.

Nid yw ffibr MPO/MTP yn gymhleth ar ôl i chi fewnoli tri pheth:

Graddfeydd ansawdd cysylltydd gyda chyflymder.Mae 40G yn maddau blêr. 400Nid yw G yn gwneud hynny.

Mae gwallau polaredd yn edrych fel popeth ac eithrio gwallau polaredd.Dogfen cyn i chi osod.

Mae cyllidebau colled yn llai nag y credwch.Gwnewch y mathemateg. Os yw'n agos, uwchraddiwch fanyleb y cysylltydd.

Ac un farn bersonol: mae MTP Elite ar foncyffion asgwrn cefn bron bob amser yn werth y premiwm. Mae cyfanswm y gwahaniaeth cost ar adeiladu canolfan ddata yn wall talgrynnu o gymharu ag un noson o ddatrys problemau brys.

Cyfeiriadau

1. Manylebau MTP US Conec: https://www.usconec.com/
2. Canllaw Connector MTP FS.com: https://www.fs.com/blog/a-cynhwysfawr-arweiniad-i-mtp-connector-958.html
3. TIA-568.3-D: Safon Cydrannau Ceblau Ffibr Optegol
4. IEC 61754-7: Manylebau Teulu MPO Connector
5. IEC 61300-3-35: Meini Prawf Arolygu Wyneb Diwedd
6. IEEE 802.3bm/cm: Safonau Optegol 100G a 400G
