Canllaw Cebl Ffibr MPO-12: Defnydd, Polaredd, MPO-8 vs LC

Os ydych yn gwerthuso ceblau ffeibr dwysedd uchel ar gyfer canolfan ddata asgwrn cefn neu waith ceblau strwythuredig, cebl ffibr MPO-12 fydd un o'r opsiynau cyntaf ar eich rhestr fer. Mae cysylltwyr MPO yn pacio ffibrau lluosog i mewn i un ferrule, ac mae'r amrywiad 12-ffibr wedi bod yn un o brif gynheiliaid ceblau canolfan ddata menter ers dros ddegawd. Ond nid yw "poblogaidd" bob amser yn golygu "optimaidd." Mae llawer o drosglwyddyddion opteg cyfochrog modern yn defnyddio 8 ffibr yn unig, sy'n golygu y gall dyluniad Base-12 adael pedwar ffibr yn segur yn y cysylltiadau penodol hynny.

Mae'r canllaw hwn yn ymdrin â beth yw cebl MPO-12 mewn gwirionedd, lle mae'n dal i wneud synnwyr ymarferol cryf, sut mae polaredd a rhyw cysylltydd yn gweithio, a sut i benderfynu a yw MPO-12, MPO-8, neu ddeublyg.Cysylltwyr LCyn addas ar gyfer eich prosiect nesaf.

Beth yw cebl ffibr MPO-12?

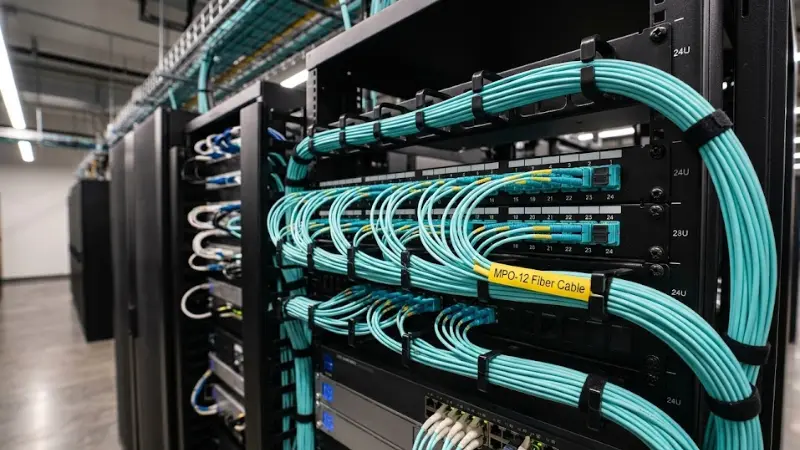

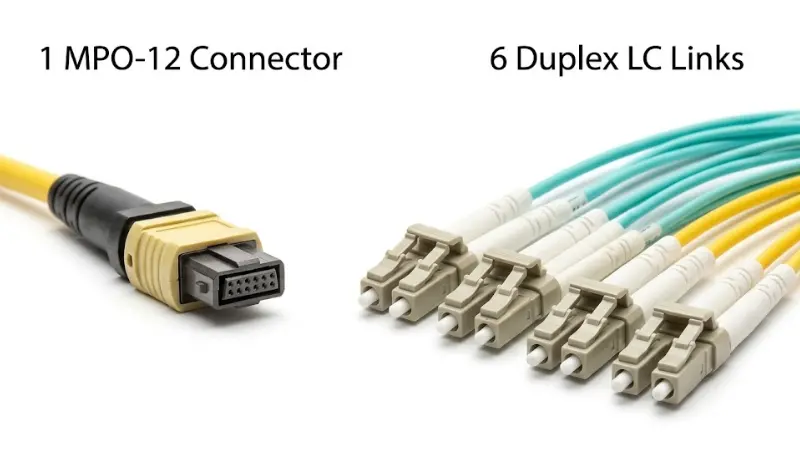

Mae cebl ffibr MPO-12 yn gynulliad aml-ffibr sy'n terfynu 12 ffibr optegol mewn unCysylltydd MPO. Y fantais graidd yw dwysedd: mae un rhyngwyneb cryno yn disodli hyd at chwe llinyn clwt deublyg. Y cydgrynhoad hwnnw yw'r rheswm mae ceblau seiliedig ar MPO yn dominyddu cysylltiadau asgwrn cefn strwythuredig yng nghanol-i-ganolfannau data mawr, lle byddai rheoli cannoedd o siwmperi deublyg unigol yn anymarferol.

O'i gymharu â dwplecs safonolllinyn clwt LC, mae boncyff MPO-12 wedi'i gynllunio ar gyfer agregu - sy'n cludo llawer o ffibrau trwy un llwybr sengl a'u torri allan ar gasetiau neu baneli addaswyr yn agosach at yr offer. Os mai dim ond dau bwynt ffibr i bwynt cyswllt sydd ei angen ar eich amgylchedd, mae cebl LC deublyg yn symlach ac yn rhatach. Mae MPO-12 yn ennill ei le pan fydd cyfrif ffibr, dwysedd hambwrdd cebl, neu fater cyflymder lleoli.

Byddwch hefyd yn gweld y term MTP a ddefnyddir ochr yn ochr â MPO. Mae MTP yn gysylltydd manyleb uwch â nod masnach a weithgynhyrchir gan US Conec sy'n gwbl gydnaws â'r ffactor ffurf MPO generig. Ar gyfer penderfyniadau prynu, yr hyn sy'n bwysig yw bod y cysylltydd yn bodloni eich gofynion mewnosod-colli a dychwelyd-, nid pa label sy'n ymddangos ar y tŷ.

Lle mae MPO-12 yn dal i Wneud Synnwyr Ymarferol Cryf

Mae ceblau MPO Sylfaen-12 ymhell o fod wedi darfod, ond mae ei fan melys wedi culhau wrth i'r diwydiant fabwysiadu opteg gyfochrog 8-ffibr. Dyma lle mae MPO-12 yn parhau i fod yn ddewis cadarn:

•

• Cydgrynhoi asgwrn cefn ar gyfer cymwysiadau deublyg.

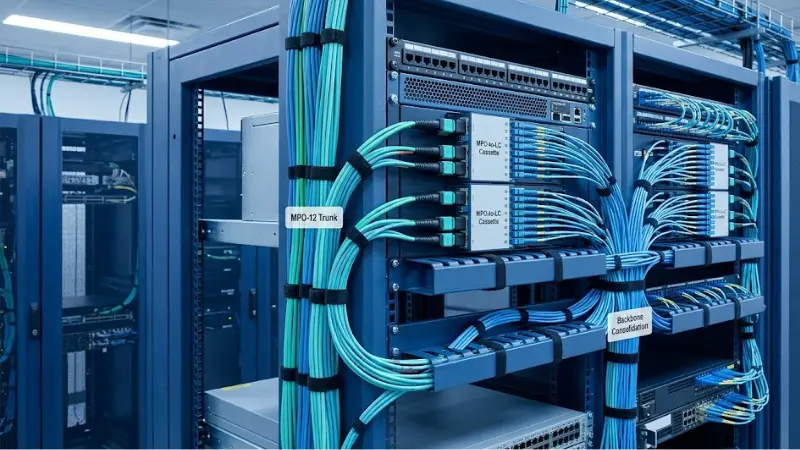

• Mewn dyluniadau ceblau strwythuredig sy'n agregu cysylltiadau deublyg 10G lluosog yn un gefnffordd, mae cynulliadau MPO 12-ffibr yn cysylltu âMPO{0}}i-casetiau LCy gefnogwr hwnnw allan i chwe phorthladd LC deublyg. Mae hwn yn parhau i fod yn un o'r patrymau defnyddio mwyaf cyffredin mewn canolfannau data menter.

•

• Amgylcheddau tir llwyd gyda seilwaith Sylfaen-12 presennol.

• Os yw'ch cyfleuster eisoes yn defnyddio 12-boncyff ffibr, casetiau, a phaneli clwt, mae aros gydag MPO-12 i'w ehangu yn osgoi cost a chymhlethdod ail-bensaernïaeth lawn. Gall cortynnau clwt trosi neu gasetiau hybrid bontio boncyffion Base-12 i borthladdoedd offer 8-ffibr pan fo angen.

•

• Senarios ymfudo a grŵp.

• AnMPO{0}}i-cebl torri allan LCyn gadael i un boncyff ffibr 12 wasanaethu hyd at chwe chysylltiad deublyg unigol - yn ddefnyddiol pan fydd angen i chi gysylltu hen offer deublyg 1G neu 10G i barth clytio dwysedd uchel.

Mae Fluke Networks yn nodi hynnyYn hanesyddol mae cysylltedd MPO 12-ffibr wedi bod yn ddewis poblogaidd ar gyfer cydgrynhoi ceblau asgwrn cefn deublygyn y ganolfan ddata, yn enwedig mewn amgylcheddau Ethernet 10G lle mae casetiau MPO i-LC yn trosglwyddo boncyffion 12-ffibr i chwe phorth deublyg.

Pan nad MPO-12 Yw'r Ffit Gorau?

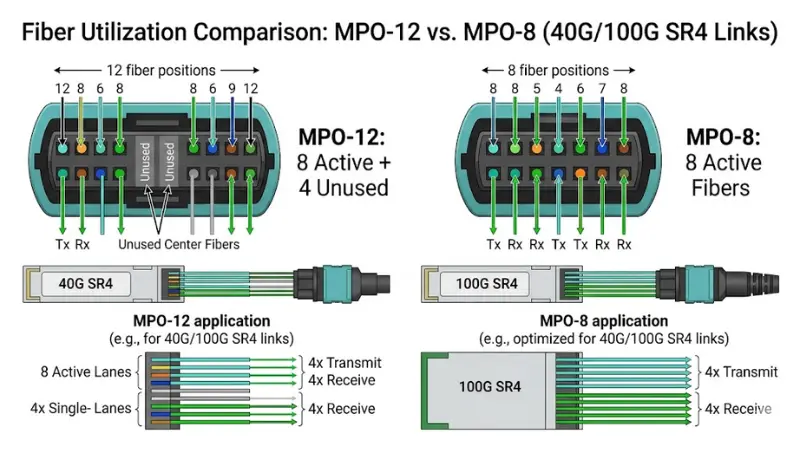

Mae prif gyfyngiad MPO-12 yn ymddangos mewn-dolenni opteg cyfochrog. Mae trosglwyddydd 40GBASE-SR4 a 100GBASE-SR4-SR4 yn defnyddio 8 ffibr - pedwar trawsyrru, pedwar yn derbyn. Pan fyddwch chi'n plygio trosglwyddydd 8-ffibr i gefnffordd 12-ffibr, mae'r pedwar ffibr canol yn eistedd heb eu defnyddio. Ar draws cannoedd o gysylltiadau, mae hynny'n ychwanegu at gapasiti ffibr gwastraff sylweddol.

Mae Fluke Networks yn esbonio mai'r aneffeithlonrwydd hwn yn union yw bethysgogodd y diwydiant i ddatblygu cysylltedd MPO 8-ffibr (Base-8).fel datrysiad pwrpasol ar gyfer gosodiadau opteg cyfochrog 40G a 100G. Os ydych chi'n dylunio ffabrig newydd o amgylch transceivers SR4 neu DR4 ac nad oes angen cydnawsedd yn ôl â phlanhigyn Base-12 presennol, bydd pensaernïaeth MPO-8 yn defnyddio ffibr yn fwy effeithlon ac yn graddio'n lanach i 400G.

MPO-12 vs MPO-8 vs LC: Fframwaith Penderfyniad

Dewiswch MPO-12 osrydych yn ehangu ffatri Base-12, yn atgyfnerthu asgwrn cefn deublyg, neu'n defnyddio pensaernïaeth sy'n torri allan-trwm lle mae boncyffion 12-ffibr yn bwydo casetiau LC.

Osgoi MPO-12 osrydych yn adeiladu ffabrig opteg maes glas cyfochrog o amgylch trosglwyddyddion 8-ffibr ac nid oes gennych unrhyw seilwaith Base-12 etifeddol i'w gynnwys. Yn y senario hwnnw,Ceblau MPO-8yn darparu gwell defnydd o ffibr a llwybr uwchraddio glanach i 400G a thu hwnt.

Sut mae Cysylltydd MPO-12 yn Gweithio?

Mae cysylltydd MPO yn trefnu ffibrau mewn rhes linol y tu mewn i ffurwl wedi'i fowldio'n fanwl gywir. Yn y fersiwn 12-ffibr, mae pob un o'r 12 ffibr yn eistedd mewn un rhes, wedi'u dal i oddefiannau bylchiad tynn sy'n galluogi colled mewnosod is-0.5 dB fesul pâr sy'n paru wrth eu glanhau a'u halinio'n iawn.

Cysylltwyr Gwryw vs Benyw

Mae cysylltwyr MPO naill ai'n wrywaidd (gyda phinnau aliniad) neu'n fenywaidd (heb binnau). Mae'r pinnau ar gysylltydd gwrywaidd yn slotio i dyllau cyfatebol ar gysylltydd benywaidd i sicrhau aliniad craidd manwl gywir i-graidd. Mae offer gweithredol - switshis, trosglwyddyddion, cardiau llinell - bron bob amser yn defnyddio porthladd MPO gwrywaidd (pinio). Mae hynny'n golygu bod yn rhaid i unrhyw gebl sy'n plygio'n uniongyrchol i offer fod yn fenywaidd (heb ei binio) i baru'n gywir ac osgoi niweidio'r pinnau traws-gyrru. Mae'n hawdd anwybyddu'r manylion hyn yn ystod caffael ac mae'n ffynhonnell gyffredin o wallau maes.

Cyfeiriadedd a Safle Allweddol 1

Mae gan bob cysylltydd MPO allwedd (crib wedi'i godi ar y tai) a dot neu farc gwyn sy'n dangos ffibr Lleoliad 1. Cyfeiriadedd bysell cywir - bysell i fyny yn erbyn bysell i lawr - sy'n pennu sut mae safleoedd ffibr yn mapio ar draws cysylltiad wedi'i baru. Mae anwybyddu cyfeiriadedd wrth archebu neu osod yn un o'r ffyrdd cyflymaf o greu diffyg cyfatebiaeth polaredd.

Polarity: Y Manylion Sy'n Achosi'r Camgymeriadau Mwyaf Drud

Mae polaredd yn sicrhau bod pob ffibr trawsyrru yn cysylltu â'r ffibr derbyn cywir ar ben pellaf y ddolen. Gwnewch bethau'n anghywir, ac ni fydd y sianel yn goleuo - er bod popeth yn edrych yn gorfforol gysylltiedig.

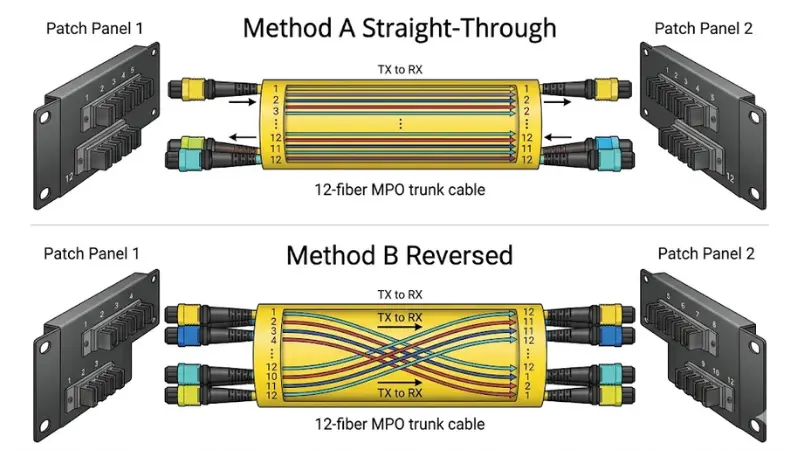

Mae'rSafon ANSI/TIA-568.3-Eyn diffinio tri dull polaredd sylfaenol ar gyfer systemau MPO - Dull A, Dull B, a Dull C - ynghyd â dau ddull cyffredinol mwy newydd (U1 ac U2) a gyflwynwyd yn adolygiad 2022. Mae pob dull yn nodi cyfuniad gwahanol o fath o gebl cefnffyrdd (Math A, B, neu C), cyfeiriadedd addasydd, ac arddull llinyn patsh i gynnal -trosglwyddiad i-dderbyn parhad ar draws y ddolen.

Yn ymarferol, Dull A a Dull B yw'r rhai a ddefnyddir amlaf. Mae Dull A yn defnyddio boncyff syth-drwodd gydag addaswyr allwedd-up/key-lawr, tra bod Method B yn defnyddio boncyff wedi'i wrthdroi gydag addaswyr allwedd-i fyny/allwedd-i fyny. Y rheol hollbwysig yw hyn: dewiswch un dull ar gyfer y prosiect cyfan a'i wirio cyn gosod unrhyw archebion.

Mae cynulliadau MPO a derfynwyd ymlaen llaw fel arfer yn cael eu hadeiladu i drefn ac yn aml ni fydd modd eu dychwelyd. Mae Fluke Networks yn rhybuddio bod dryswch polaredd yn aml yn arwain at ddarganfod ceblau anghywir neu gortynnau clytiau dim ond ar ôl gosod - gan arwain at oedi prosiect a chostau adnewyddu. Mae buddsoddi amser mewn dogfennaeth polaredd yn ystod y dyluniad yn llawer rhatach nag ail-weithio boncyffion wedi'u gosod.

Dewis y Math Ffibr Cywir: Modd OM3, OM4, neu Sengl-

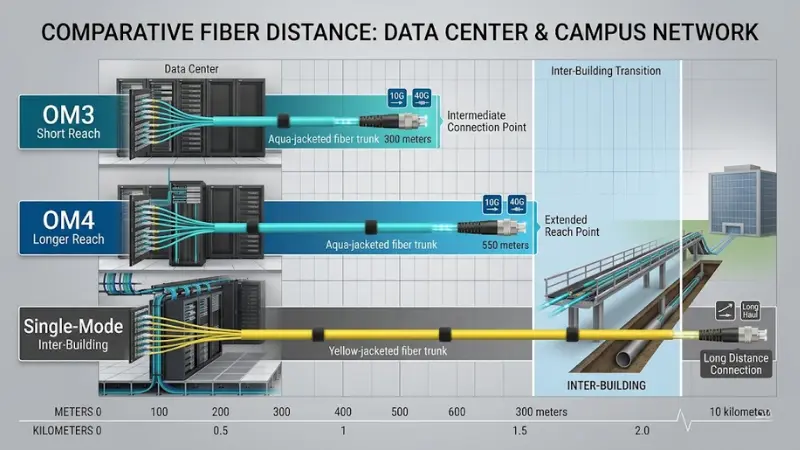

Mae'r radd ffibr y tu mewn i'ch cebl MPO-12 yn pennu pa mor bell y gallwch chi wthio cyswllt cyn i ansawdd y signal ddiraddio. Ar gyfer defnydd amlfodd, mae'r penderfyniad yn dibynnu fel arferOM3 yn erbyn OM4.

Yn ôl -astudiaethau hyd sianel canolfan ddata cyhoeddedig Corning, mae tua 90–95% o gysylltiadau OM3 ac OM4 a ddefnyddir mewn canolfannau data yn gweithredu o bellteroedd o100 metr neu lai. Ar gyfraddau Ethernet safonol, mae OM3 yn cefnogi cysylltiadau 10G hyd at 300 m a 40G/100G cyfochrog -dolenni opteg hyd at 100 m. Mae OM4 yn ymestyn y niferoedd hynny i 550 m ar 10G a 150 m ar 40G/100G - mantais ystyrlon os yw eich pellteroedd rhwng-rhes neu neuadd{-yn gwthio heibio 100 m.

Canllaw ymarferol: os yw eich holl rediadau amlfodd yn aros ymhell o dan 100 m a'ch bod yn sensitif i'r gyllideb, bydd OM3 yn trin 10G a 40G yn gyfforddus. Dewiswch OM4 pan fydd angen cyrhaeddiad hirach arnoch, cynlluniwch i fudo i gyflymder uwch, neu'n syml eisiau mwy o ymyl yn erbyn colled cysylltydd ac ychwanegiadau llwybr cebl dros amser. Am gymhariaeth ddyfnach omathau ffibr amlfodd, gan gynnwys OM5, gweler ein canllaw pwrpasol.

Am bellteroedd y tu hwnt i gyrraedd amlfodd - rhyng-adeiladu cysylltiadau, cysylltiadau metro, neu unrhyw rediad mwy nag ychydig gannoedd o fetrau -ffibr -modd senglyw'r dewis clir. Mae cynulliadau MPO modd sengl-12 ar gael ac yn cael eu defnyddio fwyfwy mewn amgylcheddau clytio un modd dwysedd uchel.

Rhestr Wirio Prynu: Pum Peth i'w Cadarnhau Cyn Archebu

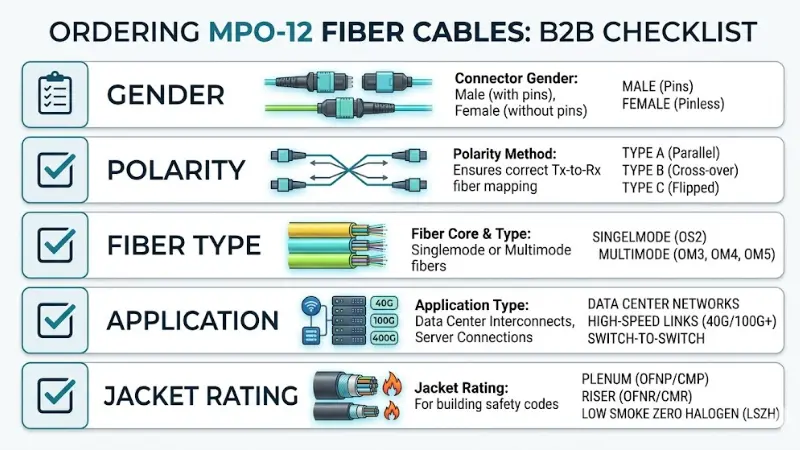

Mae ceblau MPO-12 yn aml yn-ymgynnull wedi'u teilwra ac ni ellir eu dychwelyd. Gall cael hyd yn oed un paramedr yn anghywir olygu wythnosau o oedi. Cadarnhewch y pum eitem hyn cyn archebu:

1.

2. Rhyw cysylltydd ar bob pen.

3. Darganfyddwch pa ben sy'n cysylltu ag offer gweithredol (angen benywaidd / heb ei binio) a pha ddiwedd sy'n cysylltu â phanel clwt neu addasydd cefnffyrdd (edrychwch ar ffurfweddiad pin yr addasydd). Os yw'r ddau ben yn cyd-fynd ag addaswyr, mae'n bosibl y bydd arnoch angen gwryw -i-fenyw neu fenyw-i-benyw yn dibynnu ar y math o addasydd.

4.

5. Dull polaredd.

6. Gwiriwch a yw safon eich prosiect yn Ddull A, B, C, U1, neu U2 fesul ANSI/TIA-568.3-E. Gwnewch yn siŵr bod math y cebl cefnffordd, cyfeiriadedd yr addasydd, a chortynnau clwt deublyg i gyd wedi'u pennu i gyd-fynd.

7.

8. Math o ffibr a gradd.

9. DewiswchOM3, OM4, neu fodd-sengl yn seiliedig ar eich pellteroedd cyswllt, math y trosglwyddydd, a chynlluniau mudo yn y dyfodol.

10.

11. Math o gais.

12. Ydych chi'n archebu cebl cefn (MPO-i-MPO), acebl torri allan / fanout(MPO{0}}i-LC), neu gynulliad clytio? Mae gan bob un o'r gofynion mapio cysylltwyr a ffibr{-gwahanol.

13.

14. Gradd siaced a'r amgylchedd.

15. Cadarnhewch a oes angen sgôr lawn (OFNP), sgôr riser (OFNR), neu siacedi LSZH arnoch yn seiliedig ar eich codau adeiladu a'ch llwybr gosod. Nid yw hwn yn fanylyn i'w benderfynu ar ôl i'r cebl gyrraedd.

Camgymeriadau Cyffredin a Sut i'w Osgoi

Yn rhagosodedig i MPO-12 ar gyfer pob cyswllt newydd

Mewn prosiectau ôl-osod neu dir llwyd, MPO-12 yw'r alwad gywir yn aml. Ond ar gyfer ffabrig maes glas cyfochrog-opteg, gwerthuswch aCysylltedd MPO 8-ffibrByddai'n dileu ffibrau wedi'u gwastraffu ac yn symleiddio'ch llwybr i 400G.

Archebu trwy gyfrif ffibr yn unig

Nid yw "cebl MPO 12-ffibr" yn fanyleb gyflawn. Heb gadarnhau rhyw, math polaredd, gradd ffibr, ac arddull cymhwyso, rydych mewn perygl o dderbyn cynulliad sy'n ffitio'n gorfforol ond sy'n creu nam polaredd neu ddiffyg cyfatebiaeth rhyw ar y safle.

Esgeuluso cynllunio ymneilltuo

Os yw'ch offer gweithredol yn defnyddio porthladdoedd LC deublyg, mae angen strategaeth ymneilltuo glir - casetiau, paneli addasydd, neu geblau fanout - rhwng eich asgwrn cefn MPO-12 a'r offer. Mae anghofio'r cam hwn yn arwain at waith byrfyfyr munud olaf sy'n tanseilio'r fantais dwysedd y dewisoch chi MPO ar ei gyfer yn y lle cyntaf.

Sgipio glanhau cysylltydd cyn ei ddefnyddio gyntaf

Mae gan ferrulau MPO 12 wyneb pen ffibr mewn un cysylltydd. Gall hyd yn oed gronyn llwch bach ar un ffibr wthio colled mewnosod uwchlaw'r fanyleb ac achosi gwallau cyswllt ysbeidiol. Archwiliwch a glanhewch gysylltwyr MPO bob amser cyn paru, gan ddefnyddio un pwrpasolOfferyn glanhau MPO.

Cwestiynau Cyffredin

A all MPO-12 gefnogi 40G a 100G?

Ydy. 40GBASE-SR4 a 100GBASE-Mae SR4 ill dau yn trawsyrru dros 8 ffibr, a gall cysylltydd MPO-12 gario'r 8 ffibr gweithredol hynny (safleoedd 1–4 a 9–12 mewn pin-allan safonol). Fodd bynnag, mae'r pedwar ffibr canolfan yn parhau i fod heb eu defnyddio, a dyna pam y datblygwyd Base-8 MPO fel dewis arall mwy effeithlon ar gyfer y cymwysiadau penodol hyn.

A yw MPO-12 yn well na MPO-8?

Nid yw'r naill na'r llall yn well yn gyffredinol. MPO-12 yw'r dewis cryfach ar gyfer cydgrynhoi asgwrn cefn deublyg ac amgylcheddau gyda seilwaith Base-12 presennol. Mae MPO-8 yn fwy effeithlon ar gyfer cysylltiadau opteg cyfochrog (40G, 100G, 400G) sy'n defnyddio 8 ffibr yn frodorol. Mae'r bensaernïaeth orau yn dibynnu ar eich cymysgedd cais a'ch planhigyn presennol. Am gymhariaeth lawn, gweler einCanllaw ffibr MPO/MTP.

Beth yw'r gwahaniaeth rhwng MPO a MTP?

Mae MPO (Multi-ffibr Push On) yn safon cysylltydd a ddiffinnir gan IEC 61754-7. Mae MTP yn enw brand o US Conec ar gyfer cysylltydd sy'n bodloni ac yn rhagori ar y safon MPO gyda goddefiannau tynnach a dyluniad tai symudadwy. Mae cysylltwyr MTP yn gwbl gydnaws â chysylltwyr MPO generig. Mewn caffael, yr hyn sydd bwysicaf yw bod y cysylltydd yn bodloni'r manylebau colli a dychwelyd-colled sy'n ofynnol gan eich cais.

A oes angen cysylltwyr MPO-12 gwrywaidd neu fenywaidd arnaf?

Mae porthladdoedd offer gweithredol (transceivers, cardiau llinell) bron bob amser yn ddynion (pinio). Dylai unrhyw gebl sy'n cysylltu'n uniongyrchol ag offer gweithredol fod yn fenywaidd (heb ei binio) ar y pen hwnnw. Er mwyn -boncyff-i-boncio cysylltiadau trwy banel addasydd, bydd angen un cysylltydd wedi'i binio ac un heb ei binio fesul pâr sy'n paru. Gwiriwch ryw pob rhyngwyneb yn eich cyswllt bob amser cyn archebu.

A allaf dorri allan MPO-12 i gysylltwyr LC?

Oes. AnMPO{0}}i-cebl torri allan LCneu gall modiwl casét MPO i-LC wyntyllu boncyff MPO ffibr sengl 12 yn chwe chysylltiad LC deublyg. Dyma un o'r patrymau defnyddio mwyaf cyffredin ar gyfer cysylltu asgwrn cefn MPO ag offer porthladd deublygamgylcheddau canolfannau data dwysedd uchel.

A yw OM3 neu OM4 yn well ar gyfer cebl MPO-12?

Ar gyfer y rhan fwyaf o redeg canolfan ddata o dan 100 m, bydd OM3 ac OM4 yn gweithio. Mae OM4 yn darparu uchdwr cyrhaeddiad ychwanegol - 150 m ar 40G/100G o'i gymharu â 100 m ar gyfer OM3 - a chyllideb golled fwy, a all fod o bwys mewn cysylltiadau hirach rhwng-rhes neu-neu neuaddau. Os yw eich pellteroedd yn fyr a chyllideb yn ffactor, mae OM3 yn ddewis dibynadwy. Os ydych chi eisiau mwy o ymyl neu'n rhagweld uwchraddio cyflymder, mae OM4 yn werth y premiwm cymedrol. Gweler einCymhariaeth OM3 yn erbyn OM4ar gyfer manylebau manwl.

Pa ddull polaredd ddylwn i ei ddewis ar gyfer MPO-12?

Mae safon ANSI/TIA-568.3-E yn diffinio Dulliau A, B, C, U1, ac U2. Dull A (boncyff syth-trwodd) a Dull B (boncyff wedi'i wrthdroi) yw'r rhai mwyaf cyffredin. Mae Dull B yn aml yn cael ei ffafrio ar gyfer cysylltiadau opteg MPO uniongyrchol i MPO cyfochrog, tra bod Dull A wedi'i baru â chasetiau modiwlaidd yn cael ei ddefnyddio'n helaeth mewn saernïaeth ymneilltuo deublyg. Y rheol bwysicaf yw safoni un dull ar draws y prosiect cyfan a gwirio'r holl gydrannau - boncyffion, addaswyr a chortynnau patsh - yn cyd-fynd â'r dull hwnnw cyn ei osod.

A yw MPO-12 yn dal i fod yn ddewis da ar gyfer lleoli canolfannau data newydd?

Mae'n dibynnu ar eich cymysgedd cais. Ar gyfer mentrau sy'n defnyddio cysylltiadau deublyg 10G yn bennaf â cheblau strwythuredig, mae MPO12 yn parhau i fod yn ddatrysiad asgwrn cefn profedig a chost-effeithiol. Ar gyfer amgylcheddau hyperscale neu gymylau sy'n adeiladu o gwmpas opteg gyfochrog 100G a 400G, Base-8 MPO yw'r bensaernïaeth a ffefrir yn gynyddol. Mae llawer o leoliadau byd go iawn yn defnyddio cymysgedd o'r ddau, gyda chydrannau trawsnewid yn pontio'r ddau lle bo angen. Am arweiniad arDewis ceblau ffibr 100G, gweler ein herthygl bwrpasol.
