Esboniad Blwch Terfynell Ffibr: Cydrannau, Mathau, A Sut i Ddewis Yr Un Cywir

Mae blwch terfynell ffibr (FTB) yn amgaead cryno sy'n terfynu, yn hollti ac yn trefnu ceblau ffibr optig ar ddiwedd rhediad cebl.Mae'n cysylltu llinynnau ffibr sy'n dod i mewn i bigtails trwy splicing ymasiad, yna'n llwybro'r pigtails hynny i borthladdoedd addasydd lle mae cortynnau clwt yn plygio i mewn. Nid yw'r rhan fwyaf o brynwyr yn cael trafferth gyda'r diffiniad hwn. Maent yn ei chael hi'n anodd dewis y math cywir, cyfrif porthladdoedd, fformat addasydd, a lefel amddiffyn ar gyfer eu hamgylchedd gosod penodol - a dyna lle mae mwyafrif y problemau lleoli y gellir eu hosgoi yn dechrau.

Mae'r canllaw hwn yn canolbwyntio ar y penderfyniadau sydd o bwys mewn gwirionedd wrth nodi a gosod blychau terfynell ffibr, yn hytrach nag ailadrodd y pethau sylfaenol y gallwch ddod o hyd iddynt ar unrhyw daflen ddata cynnyrch.

Beth sydd mewn gwirionedd y tu mewn i flwch terfynell ffibr

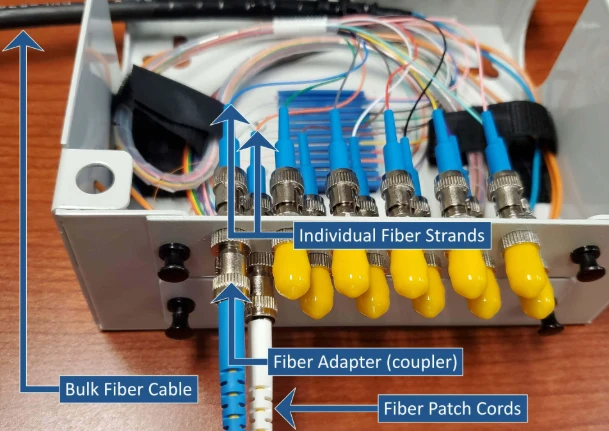

Mae pob FTB, waeth beth fo'i frand neu fodel, yn cynnwys tri grŵp swyddogaethol. Mae'r tai yn darparu amddiffyniad ffisegol ac amgylcheddol. Mae'r hambwrdd sbeis yn rheoli'r sbleisys ymasiad rhwng ffibrau cebl apigtails ffibr optig. Ac mae'r panel addasydd yn cyflwyno porthladdoedd cysylltydd i'r byd y tu allan.

Mae'r deunydd tai yn dibynnu ar yr amgylchedd gosod. Mae unedau dan do fel arfer yn defnyddio cyfuniadau ABS neu PC+AB: ysgafn, gwrth-fflam, rhad. Mae unedau awyr agored angen naill ai bolymer sefydlog UV gyda gasgedi rwber wedi'u selio neu ddur wedi'i rolio'n oer gyda gorchudd chwistrellu electrostatig. Nid yw'r gwahaniaeth yn gosmetig. Bydd blwch ABS graddedig dan do wedi'i osod ar wal allanol yn dechrau cracio a chracio o fewn 18 mis mewn lleoliad agored i'r haul, ac unwaith y bydd y sêl yn methu, bydd lleithder yn cyrraedd yr hambwrdd sbleis. Ar y pwynt hwnnw nid yw'r blwch yn amddiffyn unrhyw beth.

Yr hambwrdd sbleis yw lle mae'r gwaith optegol gwirioneddol yn digwydd. Mae ffibrau cebl yn cael eu tynnu, eu hollti, a'u hymdoddiad wedi'u hollti i ffibrau pigtail y tu mewn i ddalwyr sbleis unigol. Mae ffibr gormodol yn cael ei dorchi i mewn i ddolenni storio. Mae dau rif yn bwysig yma: faint o sbleisau y gall yr hambwrdd eu dal, ac a yw'r sianeli llwybro yn gorfodi'r radiws tro lleiaf. Mae angen ffibr singlemode safonol G.652D o leiaf radiws tro 30 mm. Mae ffeibr G.657A2 ansensitif plygu yn goddef cyn lleied â 10 mm, a dyna pam ei fod wedi dod yn rhagosodedig mewn dyluniadau gofod FTB tynn. Bydd hambwrdd sy'n gorfodi ffibrau i droadau tynnach na'r cynhalwyr math o ffibr yn cyflwyno colled colled macrobend - sy'n ymddangos ar olin OTDR ond sydd bron yn amhosibl ei drwsio heb ailgodi.

Mae'r panel addasydd yn daladdaswyr ffibr optig- y socedi sy'n derbyn cortynnau clwt o offer i lawr yr afon. Addaswyr SC / APC yw'r safon ar gyfer rhwydweithiau FTTH a PON oherwydd bod eu sglein onglog 8 gradd yn gwthio colled dychwelyd o dan −60 dB, sy'n bwysig o ran ansawdd trosglwyddo i fyny'r afon. Mae addaswyr LC yn dominyddu mewn amgylcheddau canolfannau data lle mae dwysedd porthladdoedd yn flaenoriaeth. Mae cymysgu mathau o addaswyr o fewn un FTB yn dechnegol bosibl gydag addaswyr hybrid, ond mae'n creu dryswch yn ystod gwaith cynnal a chadw a dylid ei osgoi oni bai bod rheswm technegol clir. Os ydych chi'n ansicr pa ecosystem gysylltydd sydd ei hangen ar eich gwefan, mae'r dadansoddiad hwn o'rpedwar math cysylltydd ffibr optig cyffredinyn cwmpasu'r cyfaddawdau.

Mathau o Flwch Terfynell Ffibr - a Pan Mae Pob Un yn Gwneud Synnwyr

Nid yw dosbarthiad FTB yn gymhleth, ond y dewis anghywir ar gyfer yr amgylchedd yw un o'r camgymeriadau caffael mwyaf cyffredin. Dyma beth sy'n gwahanu'r prif fathau yn ymarferol, nid mewn theori yn unig.

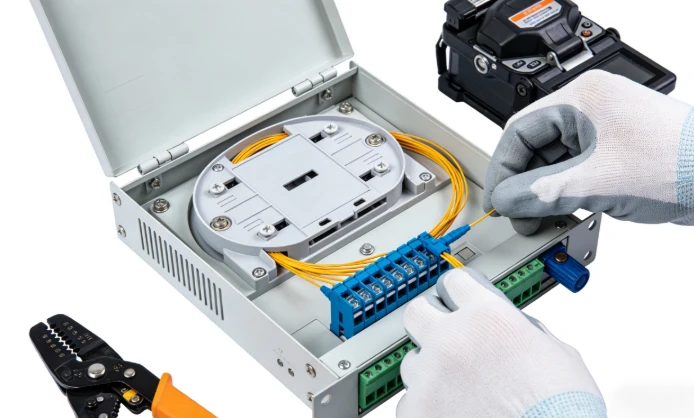

FTBs wedi'u gosod ar y walyw ceffyl gwaith FTTH a gosodiadau -swyddfa bach. Maen nhw'n bolltio i wal neu'n eistedd y tu mewn i-gabinet dosbarthu presennol gwan, yn cynnal 2 i 24 craidd ffibr, ac yn defnyddio gorchudd troi agored neu orchudd y gellir ei dynnu. Mae gosod yn cymryd munudau - dwy i bedwar sgriw a chwarren cebl - a dyna pam eu bod yn cael eu nodi mewn cyflwyniadau preswyl cyfaint uchel lle mae'n rhaid i gost llafur fesul-uned aros yn isel. Lle cyfyngedig ar hambwrdd sbleis yw'r cyfaddawd: os oes angen i chi integreiddio holltwr PLC neu drin mwy na 24 craidd, mae blwch mowntio wal yn mynd yn orlawn yn gyflym.

Rac{0}}FTBs wedi'u gosodmynd i mewn i raciau modfedd 19 safonol mewn canolfannau data, swyddfeydd canolog, a llochesi telathrebu. Maent yn llithro allan ar gyfer mynediad sbleis, yn cynnig dwysedd porthladd uwch (24, 48, hyd at 96 ffibr), ac yn cefnogi pensaernïaeth traws-gysylltu a rhyng-gysylltu. Mae cyfiawnhad dros y gost ychwanegol fesul uned mewn amgylcheddau lle mae disgyblaeth rheoli cebl a scalability yn y dyfodol yn gorbwyso pris y lloc.

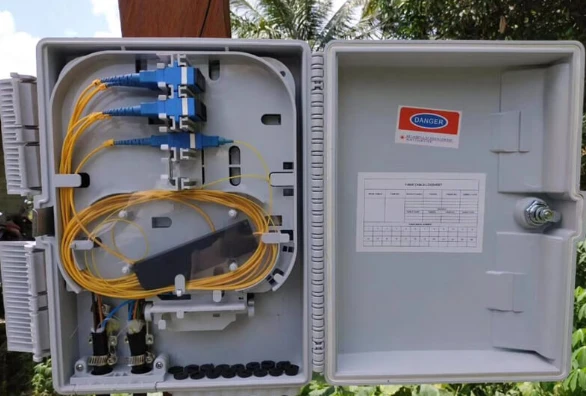

FTBs awyr agoredwedi'u hadeiladu ar gyfer rhaglenni gosod polyn -mount neu wal allanol-. Gasgedi wedi'u selio, cregyn sy'n gwrthsefyll UV, -caledwedd gwrth-cyrydu, a goddefgarwch tymheredd gweithredu o tua −40 gradd i +75 gradd . Y sgôr IP yw'r fanyleb unigol bwysicaf yma - ac un o'r rhai sy'n cael ei chamfarnu amlaf. Mae blwch â sgôr IP54 yn gweithio mewn coridor cysgodol. Mae angen IP68 ar bolyn wrth ymyl priffordd arfordirol. Mae pennu yn ôl label ("graddfa awyr agored") yn hytrach nag yn ôl amodau safle gwirioneddol yw sut mae blychau'n methu yn y maes.

FTBs bwrdd gwaithyn unedau ysgafn, cludadwy ar gyfer amgylcheddau prawf, gorsafoedd sbleisio dros dro, neu safleoedd bach lle mae mowntio parhaol yn anymarferol. Maent yn aberthu diogelu'r amgylchedd er hwylustod.

Cyfeirnod Dewis Cyflym

Rheol fawd ddefnyddiol: llenwi'r blwch i tua 60-70% o'r capasiti ar y diwrnod cyntaf. Mae'r uchdwr sy'n weddill yn amsugno twf yn y dyfodol heb gyfnewidiad lloc llawn.

Mae ychydig o ganllawiau "peidiwch â" yn arbed mwy o arian nag unrhyw siart dethol. Peidiwch â defnyddio wal-mount FTB os ydych eisoes yn gwybod bod angen i holltwr PLC ffitio y tu mewn i - bydd gofod yr hambwrdd yn ymylol ar y gorau. Peidiwch â chymryd yn ganiataol bod IP65 yn cwmpasu pob safle awyr agored; mae angen IP68 ar osodiadau polion agored a lleoliadau arfordirol. A pheidiwch â rhagosod addaswyr LC dim ond oherwydd eu bod yn llai os yw gweddill y safle wedi'i adeiladu o amgylch SC/APC - mae diffyg cyfatebiaeth cysylltydd yn costio mwy i'w drwsio nag y mae'r cynnydd dwysedd yn werth.

Camgymeriadau Dewis Blwch Terfynell Ffibr Cyffredin

Nid caledwedd diffygiol sy'n achosi'r rhan fwyaf o broblemau FTB. Fe'u hachosir gan wallau manyleb a wneir cyn i'r blwch gael ei archebu. Mae pedwar camgymeriad yn codi dro ar ôl tro.

Dewis y math o addasydd heb wirio'r rhestr llinyn patsh presennol.Mewn prosiectau lle mae'r FTB yn cael ei bennu gan un tîm a'r cortynnau clwt yn cael eu harchebu gan un arall, mae hyn yn mynd o'i le yn amlach nag y dylai. Mae panel addasydd SC/APC yn ddiwerth os oes gan y safle ddrôr yn llawn siwmperi SC/UPC eisoes. Bydd y ffurlau sgleiniog onglog a fflat-yn cyfuno'n ffisegol, ond mae'r bwlch aer yn y rhyngwyneb yn creu pigyn adlewyrchiad sy'n diraddio perfformiad PON i fyny'r afon. Gwiriwch ecosystem y cysylltydd cyn cloi'r panel addasydd.

Dewis blychau awyr agored yn ôl label marchnata yn lle sgôr IP gwirioneddol.Nid yw "graddfa awyr agored" yn ddosbarth IP. Gallai blwch sydd wedi'i labelu "awyr agored" fod yn IP54, sy'n golygu ei fod yn gwrthsefyll tasgu dŵr ond nid glaw parhaus neu olchi dan bwysau. Os yw'r safle gosod yn agored i dywydd, gwiriwch y rhif IP penodol yn erbyn yr amodau y bydd y blwch yn eu hwynebu mewn gwirionedd - nid yr amodau y mae'r daflen fanyleb yn eu rhagdybio.

Tanamcangyfrif capasiti porthladdoedd sbâr.Mae blwch craidd 12 ychydig yn ddrutach na blwch craidd 8. Mae disodli blwch 8-craidd â blwch 12 craidd ddwy flynedd yn ddiweddarach - gan gynnwys rholio tryciau, ail-sblesio ac amser segur - yn costio llawer mwy na'r gwahaniaeth pris. Spec ar gyfer twf.

Anwybyddu cydnawsedd ffactor ffurf hollti.Os yw'r cynllun lleoli yn galw am integreiddio aHollti optegol PLCy tu mewn i'r blwch terfynell, rhaid i gynllun yr hambwrdd sbleis a dyfnder y lloc gynnwys y modiwl hollti - fel arfer yn ffactor ffurf tiwb bach neu gasét ABS. Nid yw pob FTB wedi'i gynllunio ar gyfer hyn. Gwiriwch y dimensiynau mewnol a chyfluniad yr hambwrdd cyn cymryd y bydd holltwr yn ffitio.

Integreiddio holltwyr PLC Y tu mewn i Flychau Terfynell Ffibr

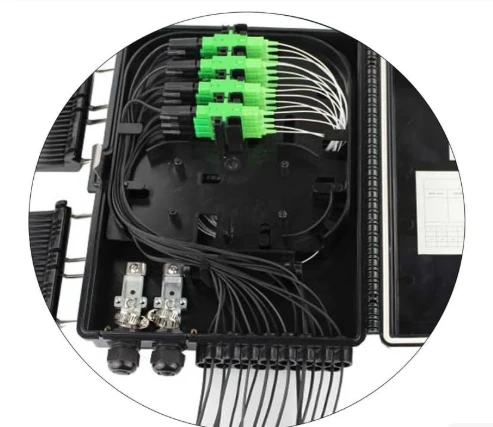

Mae mwy o weithredwyr FTTH bellach yn cyfuno'r swyddogaeth hollti a'r swyddogaeth derfynu yn yr un amgaead. Yn lle rhedeg ffibr o gabinet hollti ar wahân i flwch terfynell i lawr yr afon, mae'r holltwr yn eistedd yn uniongyrchol ar hambwrdd sbleis FTB. Mae'r ffibr cebl bwydo yn cysylltu â'r mewnbwn hollti; mae pob allbwn hollti yn cael ei asio wedi'i rannu â chynffon mochyn sy'n dod i ben ar y panel addasydd. Mae tanysgrifwyr yn cysylltu trwy geblau gollwng sydd wedi'u plygio i'r addaswyr panel blaen hynny.

Mae hyn yn gweithio oherwydd bod holltwyr PLC yn donfedd-yn annibynnol ar draws y band gweithredu 1260–1650 nm. Gall un FTB integredig drin GPON i lawr yr afon ar 1490 nm, i fyny'r afon ar 1310 nm, a throshaeniad fideo RF ar 1550 nm ar yr un pryd. Nid oes angen caledwedd hidlo ychwanegol.

Mae llai o gaeau yn golygu llai o bwyntiau sbleis, llwybrau ffibr byrrach, a dogfennaeth symlach - llai o lafur gosod, llai o waith cynnal a chadw parhaus. Y cyfyngiad yw maint amgaead: wal-mountblwch terfynell ffibr optiggyda holltwr 1 × 8 yn gadael lle cyfyngedig ar gyfer storio ffibr sbâr, felly mae'n rhaid i'r gosodiad fod yn lân. Ar brosiectau lle mae angen cadarnhau cyfrif porthladdoedd, fformat addasydd, ac integreiddio hollti gyda'i gilydd, mae cynllun blychau yn bwysicach na'r prif gapasiti ar y daflen ddata. Ar gyfer mecaneg fanwl o sut mae signalau'n mynd trwy'r caeau hyn, mae'r llwybr technegol hwn ymlaensut mae blwch terfynell ffibr optig yn gweithioyn cwmpasu'r llwybr signal mewnol.

Arferion Gosod a Chynnal a Chadw Sydd Mewn Gwirioneddol o Bwys

Dau gam gosod sy'n achosi'r problemau mwyaf yn y maes, a gellir osgoi'r ddau.

Y cyntaf yw splicing halogedig. Mae diwedd ffibr budr yn cyflwyno 0.3-0.5 dB o golled mewnosod gormodol fesul sbleis - yn ddigon i wthio cyswllt PON ymylol o dan y trothwy sensitifrwydd derbynnydd. Glanhewch bob pen ffibr gyda lint-cadachau rhydd ac IPA cyn hollti. Archwiliwch gyda microsgop ffibr ar ôl hollti. Os oes unrhyw halogiad yn weladwy, glanhewch ac ail-hollti. Mae'r amser a dreulir ar y cam hwn yn ddibwys o'i gymharu â'r amser a dreulir yn datrys problemau colled uchel ar ôl i'r blwch gael ei selio.

Yr ail yw torque chwarren cebl. Mae gor-tynhau yn gwasgu gwain y cebl ac yn rhoi pwysau ar y ffibrau y tu mewn. Mae tynhau o dan-yn caniatáu i leithder ddod i mewn dros fisoedd. Dilynwch werthoedd torque penodedig y gwneuthurwr. Nid yw hwn yn gam lle mae "tyn llaw ac ychydig" yn cymryd lle wrench torque yn dderbyniol.

Ar gyfer gwaith cynnal a chadw parhaus, mae blychau terfynell ffibr yn oddefol ac mae angen ychydig iawn o sylw - ond nid sero. Amserlen ymarferol: archwiliad gweledol a diwedd cysylltydd-glanhau wynebau bob 12–18 mis ar gyfer gosodiadau dan do, bob 6 mis ar gyfer safleoedd amgylcheddol awyr agored neu galed. Gwiriwch seliau chwarren cebl ar gyfer cracio neu set cywasgu. Os ydych chi'n cadw cofnodion sylfaenol OTDR ar gyfer pob blwch, bydd olion cymhariaeth yn dal diraddiad sbleis graddol ymhell cyn iddo achosi toriad tanysgrifiwr.
