Pam Mae Hollti Anghytbwys yn Gwneud Synnwyr I Brosiectau FTTH Gwledig

Gweithiodd y dyluniad. Nid dyma'r ffordd fwyaf effeithlon o gysylltu 32 o gartrefi wedi'u gwasgaru mor denau â hynny.

Mae'r sgwrs honno'n eithaf nodweddiadol o'r hyn a welwn ag efFTTH gwledigprosiectau. Nid dichonoldeb technegol yw'r her-economeg ydyw. Ac ar ôl i chi ddechrau gwneud y gorau o'r gost fesul cartref sy'n cael ei basio mewn- ardaloedd dwysedd isel, rydych chi'n edrych o ddifrif ar hollti anghytbwys.

Felly beth sy'n digwydd yma mewn gwirionedd? Daw'r mater i lawr i ddiffyg cyfatebiaeth sylfaenol rhwng sut mae pensaernïaeth draddodiadol PON yn gweithio a sut mae tanysgrifwyr gwledig yn cael eu dosbarthu'n gorfforol.

Mewn cymdogaeth drwchus, efallai y bydd gennych 64 o gartrefi o fewn radiws 500 metr i gabinet hollti. Rydych chi'n gosod holltwr 1:64, yn rhedeg ceblau gostyngiad byr i bob cartref, ac mae'r economeg yn gweithio'n hyfryd. Rhennir y gost hollti rhwng 64 o danysgrifwyr. Mae rhediadau cebl yn fyr. Pawb yn hapus.

Nawr lluniwch lwybr gwledig. Efallai bod gennych chi efallai 30 o gartrefi wedi'u gosod ar hyd 20 cilometr o ffordd. Mae rhai wedi'u clystyru mewn grwpiau o 4-6 ger croesffordd. Mae eraill yn eistedd ar eu pennau eu hunain ar barseli 40 erw. Os ceisiwch eu gwasanaethu â holltwr canolog, rydych chi'n rhedeg llinynnau ffibr unigol am gilometrau i gyrraedd cartrefi ym mhen draw eich maes gwasanaeth.

Dyma lle mae'r arian yn mynd mewn gwirionedd mewn adeilad gwledig nodweddiadol:

Sylwch sut mae costau llafur yn aros yn gymharol wastad rhwng y ddau senario, ond mae cebl yn costio balŵn mewn ardaloedd gwledig. Dyna eich pwynt trosoledd. Pan fydd cebl yn cynrychioli hanner cost eich prosiect yn lle chwarter, mae pob penderfyniad dylunio sy'n ychwanegu hyd ffibr yn taro'ch cyllideb yn galed. Ac mae dyluniadau hollti cytbwys traddodiadol yn ychwanegu llawer o ffibr diangen mewn senarios gwledig.

Mae'r dull amgen-a dyma'r hyn a argymhellwyd gennym i Montana ISP-yn defnyddio'r hyn a elwir yn hollti anghytbwys neu anghymesur. Nid yw'r cysyniad yn newydd. Mae peirianwyr telathrebu wedi defnyddio tapiau optegol ers degawdau wrth ddosbarthu teledu cebl. Ond mae'n ennill tyniant difrifol ar gyferFTTH gwledigoherwydd ei fod yn mynd i'r afael yn uniongyrchol â'r broblem cost ffibr.

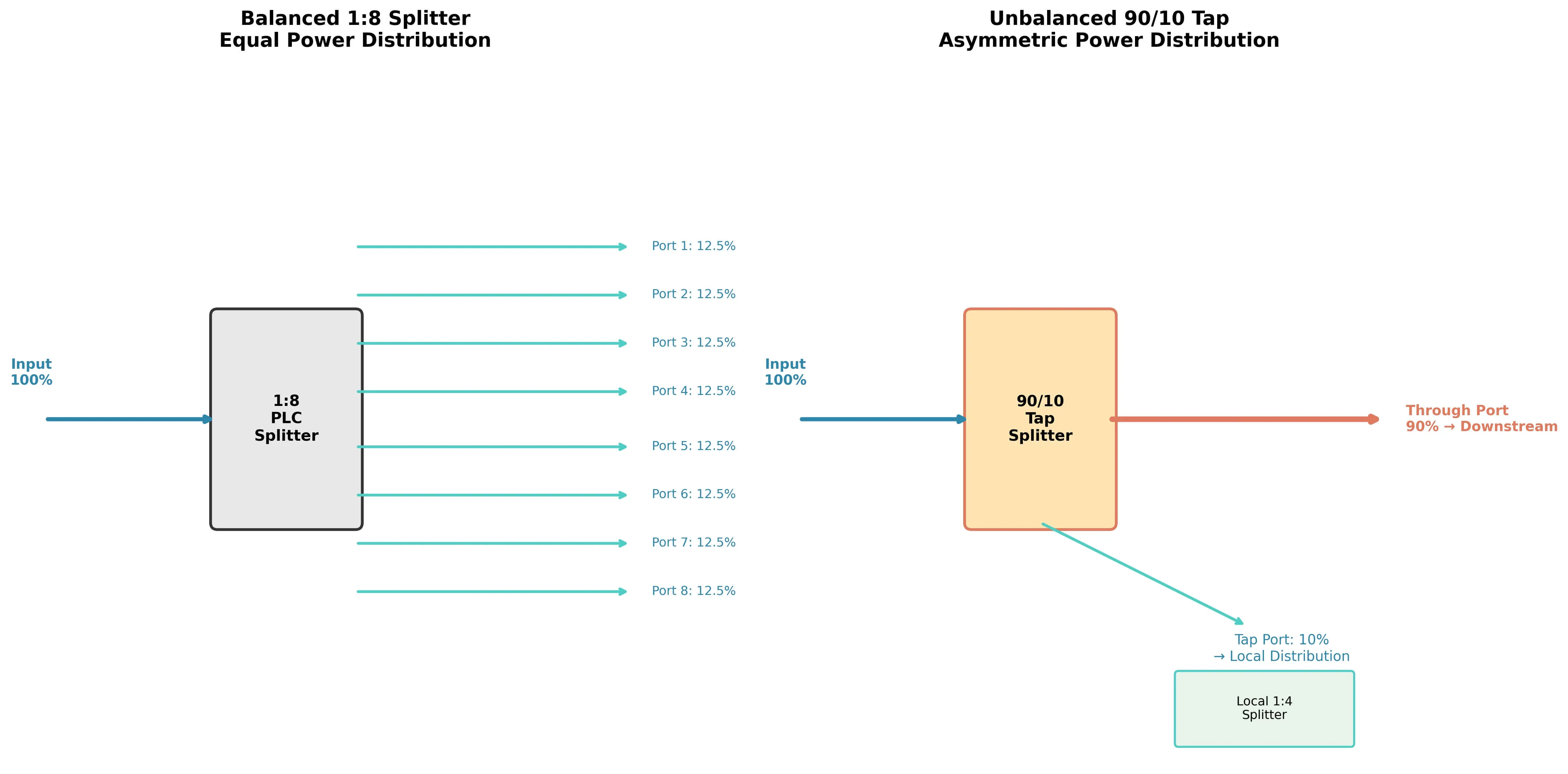

Preimio technegol cyflym os ydych chi'n llai cyfarwydd â mathau hollti:

SafonolLlorweddol PLCmae ffurfweddiadau yn rhannu pŵer optegol sy'n dod i mewn yn gyfartal rhwng yr holl allbynnau. Mae holltwr 1:8 yn anfon 12.5% ​​o'r golau i bob un o'i wyth porthladd allbwn. Mae holltwr 1:32 yn rhannu pŵer yn 32 cyfran gyfartal. Mae'r holltwyr cytbwys hyn yn gweithio'n wych pan fydd angen i chi wasanaethu clwstwr o danysgrifwyr o un lleoliad.

Mae holltwyr anghytbwys yn gwneud rhywbeth gwahanol. Yn hytrach na rhannu'n gyfartal, maent yn hollti pŵer yn ôl cymhareb a ddyluniwyd-dyweder 90/10 neu 70/30. Mae'r rhan fwyaf yn parhau i lawr y ffibr cefnffyrdd i wasanaethu lleoliadau i lawr yr afon. Mae'r gyfran lai yn tapio i wasanaethu tanysgrifwyr ar y pwynt penodol hwnnw.

Pam fod hyn yn bwysig i rwydweithiau gwledig? Oherwydd gallwch chi gadwyno tapiau anghytbwys lluosog ar hyd un boncyff ffibr, gan dynnu dim ond digon o bŵer ym mhob lleoliad i wasanaethu'r cartrefi lleol tra'n cadw cyllideb optegol ar gyfer lleoliadau ymhellach ymlaen.

Nodyn gan ein huwch beirianwyr ar ddewis cymhareb tap:

Pan fyddwn yn penderfynu rhwng 90/10 a 70/30, nid dim ond syllu ar werthoedd gwanhau mewn taenlen yr ydym. Mae yna ffactor ymarferol sy'n cael ei anwybyddu'n gyson:uchdwr cynnal a chadw yn y dyfodol.

Dyma ein rheol gyffredinol. Os mai dim ond 3 chartref sydd gan glwstwr ar hyn o bryd ond bod tir gwag gerllaw, byddwn fel arfer yn argymell cymhareb tap ychydig yn fwy na'r hyn sydd ei angen ar y mathemateg yn fanwl-dyweder 80/20 yn lle 90/10. Y rheswm? Mewn ardaloedd gwledig, mae anfon criw yn ôl allan i ailosod-tap boncyff yn costio llawer mwy na'r pŵer optegol y gwnaethoch ei arbed trwy fynd yn fach iawn. Byddai'n well gennym aberthu 1dB o ymyl i lawr yr afon ymlaen llaw na cholli'r gallu i ychwanegu tanysgrifwyr yn ddiweddarach heb ail-wneud llawer. Adeiladwch yn yr ystafell "plwg a chwarae" nawr; byddwch yn diolch i chi'ch hun mewn dwy flynedd pan fydd tŷ newydd yn mynd i fyny'r ffordd.

Gadewch i ni gerdded trwy sut mae hyn yn gweithio mewn gwirionedd yn y maes. Cymerwch y prosiect Montana hwnnw y soniasom amdano. Ar ôl adolygu eu dyluniad gwreiddiol, fe wnaethom eu helpu i fodelu dewis arall gan ddefnyddio pensaernïaeth tap gwasgaredig.

Roedd y dyluniad gwreiddiol yn galw am gebl dosbarthu ffibr 48- yn rhedeg y llwybr 18 cilomedr llawn, gyda ffibrau'n pilio i ffwrdd ar wahanol fannau i gyrraedd clystyrau tanysgrifwyr. Cyfanswm cilometrau ffibr yn y dyluniad: tua 380.

Roedd y dull diwygiedig yn defnyddio boncyff 2-ffibr (sylfaenol a chopi wrth gefn) gyda phwyntiau tap ym mhob clwstwr o danysgrifwyr. Yn y clwstwr cyntaf-tua 3 cilometr o'r pen-diwedd-mae tap 90/10 yn dargyfeirio 10% o bŵer optegol i fachFDB/Blwch Brastercartrefu holltwr cytbwys 1:8. Mae hynny'n gwasanaethu 6 chartref cyfagos. Mae'r 90% sy'n weddill yn parhau i lawr y gefnffordd.

Ar gilometr 7, mae tap arall (yr un hwn 85/15) yn gwasanaethu clwstwr o 8 cartref. Ar gilometr 12, mae tap 80/20 yn trin 10 cartref. Ac yn y blaen i lawr y llwybr nes bod y clwstwr terfynol yn derbyn pa bynnag bŵer optegol sy'n parhau i fod ymhell o fewn cyllideb pŵer GPON ar gyfer gweithrediad cywir ONT.

Amcangyfrifon cost cebl yn seiliedig ar brisiau ffibr swmp 2024; mae costau gwirioneddol yn amrywio yn ôl cyflenwr, math o gebl, a chyfaint archeb.

Mae'rdaeth gostyngiad ffibr allan i tua 65%. Hyd yn oed wrth gyfrif am yr unedau tapiau a'r llociau ychwanegol ym mhob pwynt clwstwr, roedd yr arbedion materol net yn fwy na $40,000 ar y llwybr 18 cilomedr hwn.

Ar gyfer yr ISP hwn, roedd y $40,000 hwnnw a arbedwyd ar gebl yn golygu y gallent ymestyn eu cyrhaeddiad ffibr i ddwy gymuned fach ychwanegol a ystyriwyd yn flaenorol yn “anymarferol” o dan y gyllideb grant. Dyna'r elw go iawn-nid arbed arian yn unig, ond ehangu'r hyn sy'n bosibl mewn gwirionedd o fewn amlen ariannu sefydlog.

Symudodd yr ISP ymlaen gyda'r dyluniad anghytbwys. Rydym yn cyflenwi yholltwyr PLCa gweithio gyda nhw ar y dewis cymhareb tap ar gyfer pob nod.

Ni allwch llinyn tapiau ar hyd ffibr heb ddeall beth sy'n digwydd i'ch cyllideb pŵer optegol. Dyma lle mae gosodiadau gwledig yn dod yn dechnegol ddiddorol-a lle mae rhai cynllunwyr rhwydwaith yn mynd i drafferthion.

Mae pob cydran mewn PON yn cyflwyno colled. Mae'r ffibr ei hun yn gwanhau signal ar tua 0.35 dB y cilomedr ar donfedd 1310nm. Mae cysylltwyr yn ychwanegu 0.3-0.5 dB yr un. Mae sbeis yn cyfrannu 0.1-0.2 dB. Ac mae holltwyr yn cyflwyno colled yn seiliedig ar eu ffurfweddiad.

Ar gyfer holltwyr cytbwys, mae'r mathemateg yn syml: mae holltwr 1:8 yn cyflwyno tua 10.5 dB o golled waeth pa borthladd allbwn rydych chi'n ei fesur. Mae pob porthladd yn gweld yr un lefel pŵer.

Mae tapiau anghytbwys yn ymddwyn yn wahanol. Mae'r porthladd trwodd (sy'n cario pŵer i dapiau i lawr yr afon) yn gweld colled gymharol isel-yn nodweddiadol 0.5-2.5 dB yn dibynnu ar y gymhareb hollt. Mae'r porthladd tap (sy'n gwasanaethu tanysgrifwyr lleol) yn gweld colled uwch sy'n cyfateb i'w ddyraniad pŵer llai.

Mae'r tabl isod yn dangos gwerthoedd colled mewnosod nodweddiadol ar gyfer cymarebau tapiau cyffredin. Mae'r rhain yn ffigurau cynrychioliadol-bob amser wedi'u gwirio yn erbyn manylebau gwneuthurwr ar gyfer y cydrannau gwirioneddol rydych chi'n eu defnyddio.

Ffynhonnell: Wedi'i lunio o sawl taflen ddata gwneuthurwr hollti PLC gan gynnwys Corning, CommScope, ac amrywiol gyflenwyr OEM. Mae gwerthoedd yn cynrychioli perfformiad nodweddiadol ar 1310/1550nm; mae manylebau gwirioneddol yn amrywio yn ôl gwneuthurwr.

Mae system GPON safonol yn darparu tua 28 dB o gyllideb optegol rhwng trosglwyddydd OLT a derbynnydd ONT. Mae XGS-PON yn cynnig 29-35 dB yn dibynnu ar y dosbarth trosglwyddydd. Eich gwaith chi yw sicrhau bod pob tanysgrifiwr-gan gynnwys yr un ar ddiwedd eich cadwyn tapiau - yn derbyn signal digonol o fewn y gyllideb honno.

Rhybudd gan ein timau maes:

Mae llawer o gynllunwyr yn cyfrifo'r gyllideb honno o 28dB i lawr i'r pwynt degol olaf, gan wasgu bob cilomedr allan o'r ddolen. Ond mewn lleoedd fel Montana neu ogledd Sgandinafia, mae'n rhaid i chi ystyried colledion y gaeaf.

Rydyn ni wedi'i fesur ein hunain: mae oerfel eithafol yn achosi i geblau ffibr gyfangu, a gall addaswyr o ansawdd is ddatblygu sifftiau corfforol bach sy'n cyflwyno 0.5 i 1dB ychwanegol o golled nad oedd yno ym mis Medi. Mae ein rheol dylunio yn syml-wrth gyfrifo pŵer ar yr ONT olaf mewn cadwyn,rydym yn cynnwys o leiaf 3dB o ymyl caled. Os yw'ch mathemateg yn dangos -26dBm yn y tanysgrifiwr terfynol a'ch bod chi'n ei alw'n dda, rydych chi'n un storm eira neu un cysylltydd heneiddio i ffwrdd o alwad gwasanaeth. Peidiwch ag aberthu sefydlogrwydd cyswllt dim ond i wasgu un tap arall i mewn.

Mae'r cydrannau ffisegol yr un mor bwysig â'r dyluniad optegol. Mae angen amgaead ar bob pwynt tap sy'n amddiffyn y holltwr, yn darparu pwyntiau cysylltu ar gyfer ceblau gollwng, ac yn goroesi pa bynnag dywydd y mae eich tiriogaeth gwasanaeth yn ei daflu ato.

Ar gyfer gosodiadau gwledig, mae hyn fel arfer yn golygu-graddfa awyr agoredFDB/Blwch Brastergydag amddiffyniad mynediad IP55 neu uwch. Mae angen i'r lloc gynnwys y holltwr tap ynghyd â holltwr cytbwys bach (1:4 neu 1:8 fel arfer) i'w ddosbarthu'n lleol. Dylai'r cyfrif porthladdoedd gyfateb i'ch clwstwr tanysgrifwyr gyda lle i rai darnau sbâr. Ac mae angen i opsiynau mowntio ffitio'ch senarios gosod gwirioneddol-mownt polyn, mownt llinyn, neu mount wal yn dibynnu ar y lleoliad.

Rydym wedi gweld prosiectau'n baglu trwy nodi caeau a oedd yn edrych yn ddigonol ar bapur ond nad oeddent yn gweithio yn y maes. Nid yw blwch â sgôr o 8 diferyn tanysgrifiwr yn helpu os na allwch chi lwybro a rheoli'r ceblau gollwng yn lân. Mae clostir gyda-mount wal-yn unig yn dod yn broblem pan fydd hanner eich lleoliadau tapiau ar bolion cyfleustodau.

Pan fyddwn yn cyflenwiBlychau Terfynell Fiber Optici brosiectau fel yr un yn Montana, rydym yn canolbwyntio ar faes-nodweddion ymarferol-fel llwybro mewnol pwrpasol ar gyfer y modiwl tap anghytbwys-i sicrhau bod y blwch yn parhau i fod yn hylaw hyd yn oed wrth i glystyrau dyfu. Yr hyn sy'n bwysicach nag unrhyw gynnyrch penodol yw paru manylebau amgáu â'ch amodau maes gwirioneddol. Bydd blwch $50 nad yw'n selio'n iawn yn erbyn llwch yn costio llawer mwy i chi mewn rholiau tryciau na blwch $80 sy'n gwneud y gwaith yn iawn y tro cyntaf.

Un cwestiwn sy'n codi'n gyson: pryd mae hollti anghytbwys mewn gwirionedd yn gwneud synnwyr yn erbyn glynu wrth bensaernïaeth gytbwys draddodiadol?

Yr ateb gonest yw ei fod yn dibynnu ar eich geometreg llwybr penodol. Ond mae rhai patrymau yn dal yn eithaf cyson.

Mae pensaernïaeth tapiau gwasgaredig yn dueddol o ennill pan fo dwysedd tanysgrifiwr yn disgyn islaw tua 15-20 cartref fesul llwybr-cilomedr. Ar ddwysedd uwch, mae arbedion ffibr yn lleihau oherwydd eich bod eisoes yn gymharol agos at y mwyafrif o danysgrifwyr ni waeth ble rydych chi'n rhoi eich holltwr. Ar ddwysedd is-yn enwedig pan fo cartrefi'n clystyru mewn grwpiau sydd wedi'u gwahanu gan ddarnau hir o ffyrdd gwag - y compownd arbedion yn gyflym.

Mae hyd y llwybr yn bwysig hefyd. Ar lwybrau byr o dan 5-8 cilometr, efallai na fydd cymhlethdod rheoli pwyntiau tap lluosog yn cyfiawnhau'r arbedion ffibr. Ar lwybrau hir sy'n fwy na 15-20 cilomedr, rydych yn aml yn edrych ar arbedion sylweddol sy'n gorbwyso'r costau cynllunio a chydrannau ychwanegol yn hawdd.

Pryd i gerdded i ffwrdd o bensaernïaeth anghytbwys-ein safbwynt gonest:

Edrychwch, rydyn ni'n hoffi'r dull hwn ac yn ei argymell yn aml. Ond mae yna sefyllfaoedd lle dylech chi gadw at ddyluniadau cytbwys 1:32 neu 1:64 traddodiadol:

1. Ardaloedd twf maestrefol "tanau gwyllt".Os bydd eich llwybr yn mynd trwy dir sydd ar fin gweld datblygiad tai mawr yn y tair blynedd nesaf, bydd cadwyn tap anghytbwys yn dirlawn yn gyflym. Mae ehangu'n ddiweddarach yn golygu naill ai ail-beiriannu'r gyllideb optegol gyfan neu redeg seilwaith cyfochrog. Nid yw ychwaith yn hwyl. Yn yr achosion hyn, mae hyblygrwydd pensaernïaeth gytbwys-lle gallwch chi oleuo pyrth hollti nas defnyddir-yn werth y gost cebl ychwanegol.

2. Nid yw eich criwiau cynnal a chadw yn gyfforddus OTDR.Mae datrys problemau rhwydwaith anghytbwys yn wirioneddol anoddach na rhaniad 1:32 syml. Mae'r proffil colled yn edrych fel grisiau ar olin OTDR, ac os yw eich technoleg maes ond yn gwybod sut i ddefnyddio lleolydd nam gweledol golau coch, maen nhw'n mynd i gael trafferth. Rydym wedi gweld gweithredwyr yn mabwysiadu dyluniadau tapiau gwasgaredig, yna'n treulio chwe mis yn rhwystredig oherwydd bod pob galwad gwasanaeth yn cymryd dwywaith yn fwy o amser. Os nad yw'ch tîm yn barod ar gyfer y gromlin ddysgu, talwch am y ffibr ychwanegol a chadwch eich cynhaliaeth yn syml.

PrydHolltwyr Cytbwys vs Anghydbwyseddyn dod yn alwad agos, rydym fel arfer yn gofyn: pa mor hyderus ydych chi yn eich rhagamcaniadau twf tanysgrifiwr, a pha mor fedrus yw eich tîm maes? Os yw'r ddau ateb yn "eithaf solet," mae anghytbwys fel arfer yn ennill ar gost. Os yw'r naill ateb neu'r llall yn "onest, ddim yn siŵr," mae cytbwys yn rhoi mwy o le i chi addasu.

Mae angen addasu gweithdrefnau PON safonol i brofi ac ardystio rhwydweithiau anghytbwys. Mae pwyntiau hollt lluosog yn creu olion OTDR sy'n edrych yn wahanol i bensaernïaeth hollti sengl draddodiadol, ac mae angen i dechnolegau ddeall yr hyn maen nhw'n ei weld.

Mae pob tap yn ymddangos fel digwyddiad colled arwahanol ar olrhain OTDR. Mae'r golled porthladd trwodd yn gymharol fach (o dan 2 dB ar gyfer y rhan fwyaf o gymarebau), tra bod y porthladd tap yn dangos colled fwy sy'n cyfateb i'w gymhareb ddyluniwyd. Weithiau mae technolegau sy'n anghyfarwydd â'r bensaernïaeth hon yn camddehongli'r colledion disgwyliedig hyn fel diffygion.

Mae VIAVI a gweithgynhyrchwyr offer prawf eraill wedi ychwanegu dulliau penodol ar gyfer nodweddu rhwydweithiau hollti taprog/anghytbwys. Yn ôl dogfennaeth dechnegol VIAVI, mae eu cynhyrchion PON OTDR bellach yn cynnwys "cymorth hollti anghytbwys" yn benodol i fynd i'r afael â gofynion profi pensaernïaeth tapiau dosbarthedig.

Daw dogfennaeth yn fwy hanfodol gyda chynlluniau tapiau wedi'u dosbarthu. Dylid labelu pob lloc gyda'i gymhareb tap a'r golled optegol gronnol i'r pwynt hwnnw. Pan fydd technoleg yn ymateb i alwad gwasanaeth ddwy flynedd ar ôl ei osod, mae angen iddynt ddeall y lefelau pŵer disgwyliedig yn y lleoliad hwnnw yn gyflym heb ailgyfrifo'r gyllideb gyfan o'r dechrau.

Ar gyfer gweithredwyr rhwydwaith yr Unol Daleithiau sy'n ceisio cyllid ffederal,FTTH gwledigmae prosiectau yn aml yn gymwys ar gyfer grantiau a benthyciadau USDA ReConnect. Mae’r rhaglen wedi buddsoddi dros $5 biliwn ers 2018 gan ddod â band eang i ardaloedd gwledig nad ydynt yn cael eu gwasanaethu’n ddigonol. Mae gofynion cyfredol yn gorfodi gallu gwasanaeth cymesur 100 Mbps-ymhell o fewn cyrraedd ar gyfer rhwydweithiau GPON neu XGS-PON sydd wedi'u dylunio'n gywir, p'un a ydych yn defnyddio pensaernïaeth gytbwys neu anghytbwys.

Y cyfyngiad allweddol yw dangos bod eich dyluniad mewn gwirionedd yn darparu gwasanaeth digonol i bob cynsail tanysgrifiwr. Mae angen i'ch cyfrifiadau cyllideb optegol ddangos digon o ymyl hyd yn oed yn y lleoliadau pellaf. Nid yw pensaernïaeth anghytbwys yn newid y gofynion perfformiad sylfaenol-mae'n newid sut rydych chi'n dyrannu pŵer optegol i'w bodloni'n effeithlon.

Os ydych chi'n cynllunio aFTTH gwledigdefnydd a'ch llwybrau yn dangos y patrymau tanysgrifiwr gwasgaredig, clystyrog sy'n nodweddiadol o ardaloedd amaethyddol, mae hollti anghytbwys yn haeddu gwerthusiad difrifol. Mae'r potensial i leihau costau cebl ffibr 30-50% yn effeithio'n uniongyrchol ar hyfywedd prosiect, yn enwedig lle mae'r achos busnes eisoes yn dynn.

Nid yw'r gofynion technegol yn egsotig. Mae angen ansawdd arnoch chiLlorweddol PLCcydrannau â manylebau wedi'u dilysu ar gyfer ffurfweddiadau cytbwys ac anghytbwys. Mae angen sgôr awyr agored-chiFDB/Blwch Brastercaeau sy'n briodol ar gyfer eich senarios gosod. Ac mae angen peirianneg cyllideb optegol ofalus arnoch i sicrhau bod pob tanysgrifiwr yn derbyn signal digonol.

Yr hyn sy'n gwneud y gwahaniaeth fel arfer rhwng lleoliadau gwledig llwyddiannus a rhai sy'n ei chael hi'n anodd yw'r dechnoleg-pa un a yw cynllun y rhwydwaith yn rhoi cyfrif am realiti gwledig yn hytrach na thrawsblannu rhagdybiaethau trefol i amgylchedd sylfaenol wahanol.

Y cam cyntaf mwyaf gwerthfawr? Mapiwch eich lleoliadau tanysgrifiwr gwirioneddol a geometreg llwybr. Mae'r dewis pensaernïaeth cywir yn dilyn o'r dadansoddiad hwnnw, nid o gymhwyso templed safonol. Os ydych chi'n mapio llwybr gwledig ar hyn o bryd ac nad yw'r mathemateg yn adio i fyny, anfonwch eich geometreg llwybr atom. Gallwn redeg dadansoddiad cymharol cyflym o saernïaeth gytbwys ac anghytbwys ar gyfer eich prosiect penodol-dim llinynnau ynghlwm.Estynnwch allan i'n tîm-dyma'r union fath o broblem rydym yn hoffi gweithio arni.

Cyfeiriadau

Atebion VIAVI. "Adeiladu Ffibr, Rhan 3: Ardystio PON gyda Phensaernïaeth Hollti Anghytbwys."

Cylchgrawn ISE. "Atebion FTTH ar gyfer Ardaloedd Gwledig."

USDA Datblygu Gwledig. msgstr "Rhaglen Benthyciad a Grant Ailgysylltu."

Cymdeithas ffibr optig. msgstr "Holltwyr Fiber Optic ar gyfer PONs."

Ymwadiad Data

Mae canrannau arbedion cost, manylebau optegol, ac enghreifftiau o brosiectau yn cynrychioli gwerthoedd diwydiant nodweddiadol a senarios enghreifftiol. Mae enghraifft o brosiect Montana yn defnyddio ffigurau cynrychioliadol yn seiliedig ar batrymau defnyddio gwledig cyffredin. Mae canlyniadau gwirioneddol yn dibynnu ar geometreg llwybr penodol, dosbarthiad tanysgrifiwr, dewis cydrannau, a chostau llafur lleol. Dylid gwirio gwerthoedd colled optegol yn erbyn taflenni data gwneuthurwr ar gyfer cydrannau penodol. Ffigurau ariannu USDA yn seiliedig ar ddogfennaeth rhaglen swyddogol ar ddiwedd 2024.
