Rhywle ar nenfwd eich adeilad, mae pwynt mynediad diwifr angen cysylltiad rhwydwaith a ffynhonnell pŵer - ond mae'r allfa agosaf dwy ystafell i ffwrdd. Byddai rhedeg gwifrau trydan pwrpasol yn chwythu'r gyllideb. Dyma'r union broblem y mae chwistrellwr PoE yn ei datrys: mae'n uno data a phŵer trydanol i un cebl Ethernet. A phan mae'r cebl hwnnw'n cysylltu'n ôl ag asgwrn cefn ffibr optig - fel y mae yn y rhan fwyaf o rwydweithiau masnachol modern - mae'r cyfuniad o -haul ffibr hir a'r filltir PoE olaf yn creu un o'r pensaernïaeth lleoli mwyaf hyblyg sydd ar gael heddiw.
Beth yn union yw Chwistrellwr PoE?
Mae chwistrellwr PoE, y cyfeirir ato hefyd fel addasydd midspan neu PoE, yn mewnosod pŵer trydanol i gebl Ethernet safonol. Governed by IEEE 802.3af, 802.3at, and 802.3bt standards, it sits between a non-PoE network switch and a powered device (PD) like an IP camera, VoIP phone, or wireless access point. It accepts two inputs - Ethernet data from the switch and AC power from a wall outlet - then outputs a single cable carrying both power and data to the endpoint.
Mae miliynau o switshis Ethernet etifeddol yn parhau mewn gwasanaeth. Byddai gosod modelau galluog PoE yn eu lle yn wastraff. Mae chwistrellwr PoE yn pontio'r bwlch ar ffracsiwn o'r gost, gan ymestyn oes offer presennol tra'n galluogi dyfeisiau pŵer modern.
Sut mae Chwistrellwr PoE yn Gweithio

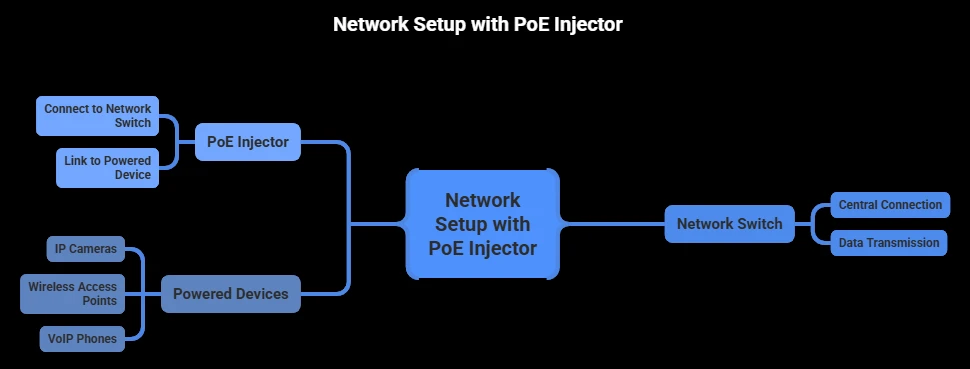

Mae chwistrellwr PoE nodweddiadol yn cynnwys dau borthladd Ethernet RJ45:Data Mewn(yn gysylltiedig â'r switsh neu'r llwybrydd i fyny'r afon) aPoE/Data Allan(yn gysylltiedig â'r ddyfais bweru). Mae trydydd cysylltiad - y llinyn pŵer AC - yn plygio i mewn i allfa wal safonol.
Yn fewnol, mae trawsnewidydd AC{0}i-DC yn trawsnewid pŵer allfa wal yn gerrynt uniongyrchol wedi'i reoleiddio, yn nodweddiadol 48–57V ar gyfer modelau sy'n cydymffurfio â safonau. Mae'r pŵer DC hwn yn uno â'r signal data Ethernet ar y cebl sy'n mynd allan. Mae'r ddyfais bweru ar y pen pellaf yn gwahanu pŵer oddi wrth ddata yn fewnol, gan ddefnyddio pob un i'w bwrpas priodol.
Cyn i'r cyflenwad pŵer ddechrau, mae chwistrellwyr sy'n cydymffurfio ag IEEE yn perfformio aproses ysgwyd llaw: mae'r chwistrellwr yn anfon stiliwr foltedd isel i lawr y cebl, ac os yw dyfais sy'n gydnaws â PoE yn ymateb gyda'r llofnod cywir, mae'r ddau yn trafod union watedd. Dim ond ar ôl negodi llwyddiannus y mae pŵer yn llifo. Dim ymateb dilys yn golygu nad oes unrhyw bŵer yn gadael y chwistrellwr - yn diogelu offer nad ydynt yn PoE rhag difrod damweiniol.
Chwistrellwyr PoE Actif vs Goddefol
Gall y gwahaniaeth hwn olygu'r gwahaniaeth rhwng gosodiad diogel a dyfais wedi'i ffrio. Anchwistrellwr PoE gweithredolyn cydymffurfio â safonau IEEE 802.3af/at/bt: mae'n ysgwyd llaw, yn negodi foltedd, ac yn addasu'r cyflenwad i gyd-fynd ag anghenion y ddyfais gysylltiedig. Chwistrellwyr gweithredol yw'r-dewis gradd proffesiynol.
A chwistrellwr PoE goddefolyn hepgor hynny i gyd. Mae'n gwthio foltedd sefydlog - fel arfer 24V neu 48V - waeth beth sydd ar y pen arall. Dim ysgwyd llaw, dim negodi, dim rhwyd ddiogelwch. Mae plygio dyfais 24V i mewn i chwistrellwr goddefol 48V yn achosi difrod parhaol. Mae modelau goddefol yn dal i wasanaethu gosodiadau cyllideb gyda chaledwedd sy'n cyfateb i foltedd, ond maen nhw'n gofyn am ddilysu â llaw cyn pob cysylltiad.
Cipolwg ar Safonau PoE
Yn hytrach na mynd trwy ddogfennau manyleb trwchus, defnyddiwch y gymhariaeth hon i gyd-fynd â'r safon gywir i'ch dyfeisiau:
| Safonol | Enw Cyffredin | Max Power (Ffynhonnell) | Ar gael ar Device | Dyfeisiau Nodweddiadol |
|---|---|---|---|---|
| IEEE 802.3af | PoE | 15.4W | ~12.95W | Ffonau IP sylfaenol, camerâu sefydlog, synwyryddion syml |
| IEEE 802.3at | PoE+ | 30W | ~25.5W | Camerâu PTZ, pwyntiau mynediad radio deuol, arddangosiadau bach |
| IEEE 802.3bt Math 3 | PoE{0}} | 60W | ~51W | Unedau fideo-gynadledda, APs radio aml, paneli LED |
| IEEE 802.3bt Math 4 | PoE{0}} | 90W | ~71W | Cleientiaid tenau, terfynellau POS, arwyddion digidol, gliniaduron |
Mae'r golofn "Ar gael yn y Dyfais" yn bwysicaf wrth fesur maint chwistrellwr. Mae pŵer yn gwasgaru wrth i wres ar hyd y cebl - colled tua 15-20% dros rediad 100 metr llawn gyda cheblau copr o ansawdd. Cyfatebwch neu ragorwch ar luniad gwirioneddol y ddyfais bob amser, nid dim ond label y safon.
Cam-wrth-Cam: Sut i Gosod Chwistrellwr PoE
Mae'r llwybr canlynol yn defnyddio camera diogelwch IP, ond mae'r broses yn berthnasol i unrhyw ddyfais sy'n cael ei phweru gan PoE. Nid oes angen cyfluniad meddalwedd - Mae chwistrellwyr PoE yn blygio-a-chwareuwedd caledwedd.
Cam 1 - Mainc-prawf yn gyntaf.Cysylltwch y camera, y chwistrellwr, a throi mainc waith ymlaen. Gwirio pwerau'r camera ymlaen, cael cyfeiriad IP, a ffrydio fideo. Ffurfweddwch bob gosodiad tra bod yr offer o fewn cyrraedd braich.
Cam 2 - Gosodwch y chwistrellwr.Rhowch ef ger eich switsh - mae angen mynediad i allfa AC a rhediad Ethernet byr i'r porth switsh.
Cam 3 - Cysylltwch y mewnbwn data.Rhedeg cebl Cat5e, Cat6, neu Cat6a o'r switsh i borth Data Mewn y chwistrellwr. Dewis yr hawlcategori cebl patchyn sicrhau cywirdeb data a chyflenwad pŵer digonol.
Cam 4 - Cysylltwch yr allbwn wedi'i bweru.Rhedeg ail gebl Ethernet o'r porthladd PoE/Data Out i jack Ethernet y camera. Uchafswm hyd cebl: 100 metr (328 troedfedd) fesul manyleb IEEE.
Cam 5 - Pŵer i fyny.Plygiwch linyn AC y chwistrellwr i'r allfa wal. Mae'r ysgwyd llaw yn digwydd yn awtomatig - dylai'r camera bweru ymlaen o fewn eiliadau.
Cam 6 - Gosod a dilysu.Gosodwch y camera yn barhaol, cadarnhewch y porthiant fideo, a gwiriwch fod y recordiad yn weithredol.
Pontio Ffibr a PoE: Y Filltir Hir-Haul Yn Cyfarfod Diwethaf-
Dyma lle mae'r sgwrs yn symud o gyngor PoE generig i'r bensaernïaeth sy'n graddio mewn gwirionedd. Mae Copr Ethernet ar y mwyaf o 100 metr. Mae ceblau ffibr optig yn cludo signalau ar draws cilomedrau heb ddiraddio. Mewn rhwydweithiau sy'n rhychwantu adeiladau lluosog neu ardaloedd awyr agored, mae ffibr yn trin yr asgwrn cefn tra bod copr yn darparu'r segment olaf i bwyntiau terfyn. Mae chwistrellwr PoE yn eistedd yn union ar y pwynt pontio ffibr hwnnw i-copr, gan ei wneud yn un o'r dyfeisiau pwysicaf yn strategol mewn rhwydwaith hybrid.
Mae'r tabl isod yn dangos pam mae'r bensaernïaeth hybrid hon yn perfformio'n well na chopr pur:
| Paramedr | Rhwydwaith Copr yn Unig | Asgwrn Cefn Ffibr + PoE -Milltir Olaf |
|---|---|---|
| Pellter trosglwyddo uchaf | 100m y segment | Cilomedrau (ffibr) + 100m (copr) |
| Capasiti lled band | 1-10 Gbps nodweddiadol | 10-100 Gbps ar asgwrn cefn ffibr |
| tueddiad EMI | Uchel (mae copr yn debyg i antena) | Sero ar segmentau ffibr |
| Scalability | Cyfyngedig gan hyd cebl | Mae holltwyr PLC yn galluogi canghennu i ddwsinau o bwyntiau terfyn |
| Cyflwyno pŵer | PoE ar bob segment | PoE yn unig ar gopr -filltir olaf (mwy effeithlon) |
Ble mae'r chwistrellwr PoE yn eistedd yn gorfforol yn y rhwydweithiau hyn? Yn union ar y pwynt lle mae ffibr yn troi'n gopr. Mewn defnydd FTTP, mae'r signal optegol yn cyrraedd trwy ffibr wedi'i derfynu'n fanwl gywircysylltwyr ffibr optigmewn trawsnewidydd cyfryngau neu ONT. Mae'r allbwn Ethernet yn bwydo'n uniongyrchol i'r chwistrellwr PoE, sy'n pweru camerâu, pwyntiau mynediad, neu ffonau heb wifrau trydanol ychwanegol ar unrhyw bwynt terfyn.
Mae'r un rhesymeg yn berthnasol ar raddfa. Pan fydd boncyff ffibr sengl yn gwasanaethu tenantiaid lluosog - hollti drwoddholltwyr ffibr optig PLCi mewn i linellau ar wahân - mae pob safle yn cael ei ONT ei hun, ei drosglwyddo Ethernet ei hun, a'i chwistrellwr PoE ei hun sy'n pweru dyfeisiau lleol. Nid yw rôl y chwistrellwr byth yn newid: mae'n pontio porthiant Ethernet data yn unig a dyfais sydd angen data a phŵer.
Y tu mewn i raciau offer, mae'r patrwm yn ailadrodd ar raddfa gorfforol lai. Mae technegwyr yn llwybro ffibr drwyddoblychau terfynell ffibr optiga phaneli clwt, yna defnyddiwchaddaswyr ffibr optigi uno cysylltiadau rhwng ceblau cefnffyrdd a chysylltiadau dosbarthu. Unwaith y bydd y signal yn trosglwyddo i gopr yn allbwn y panel patch, mae chwistrellwr PoE yn ychwanegu gallu pŵer i borthladdoedd penodol - nid oes angen uwchraddio switsh PoE llawn.
Y Cyswllt Coll: Troswyr Cyfryngau Ffibr PoE
Mae trawsnewidydd cyfryngau safonol yn trosi signalau optegol i signalau Ethernet trydanol ac i'r gwrthwyneb - ond aTrawsnewidydd cyfryngau ffibr PoEyn mynd un cam ymhellach. Mae'n cyfuno'r ffibr i drawsnewidiad copr a chwistrelliad PoE yn un ddyfais, gan ddileu'r angen am chwistrellydd PoE ar wahân yn gyfan gwbl.
Mae hyn yn bwysig mewn gosodiadau byd go iawn. Ystyriwch garej barcio lle mae camerâu IP yn eistedd 500 metr o'r cwpwrdd rhwydwaith agosaf. Ni all copr gyrraedd y pellter hwnnw. Mae trawsnewidydd cyfryngau ffibr PoE wrth fynedfa'r garej yn derbyn y llinell ffibr sy'n dod i mewn ac yn allbynnu cysylltiad Ethernet wedi'i alluogi gan PoE yn uniongyrchol i'r camera. Un ddyfais, un cebl i'r camera, dim allfa bŵer yn lleoliad y camera.
Wrth werthuso trawsnewidyddion cyfryngau ffibr PoE, cadarnhewch y safon PoE (802.3af/at/bt), gwiriwch y math o ffibr (modd sengl yn erbyn amlfodd), a pharwch y math o gysylltydd â'ch seilwaith. Mae ansawdd yllinyn clwt ffibr optigar y pwynt trosglwyddo hwnnw yn effeithio'n uniongyrchol ar ansawdd y signal a-dibynadwyedd tymor hir.
Chwistrellwr PoE vs PoE Switch: Pa Un Sydd Ei Angen Chi?
Mae switsh PoE wedi cynnwys PoE ym mhob porthladd - pŵer a data yn dod yn safonol heb galedwedd ychwanegol. Mae hynny'n ei gwneud hi'n ddelfrydol pan fydd angen PoE ar y mwyafrif o ddyfeisiau cysylltiedig. Ond mae hefyd yn golygu newid eich switsh presennol nad yw'n-PoE, sy'n golygu costau uwch ymlaen llaw ac a allai fod yn ddiangen os mai dim ond llond llaw o ddyfeisiau sydd angen pŵer mewn gwirionedd.
Mae chwistrellwr PoE yn ychwanegu gallu PoE un porthladd ar y tro. Angen pweru un camera IP wrth fynedfa'r warws? Mae chwistrellwr PoE un porthladd yn trin hynny am $15-$30 heb gyffwrdd â gweddill eich rhwydwaith. Ychwanegu ychydig o bwyntiau mynediad diwifr ar draws swyddfa fach? Mae chwistrellwr PoE aml-borthladd gigabit (4 neu 8 porthladd) yn gwneud y swydd tra'n cadw eich buddsoddiad switsh presennol. Mae'r pwynt adennill costau fel arfer yn cyrraedd tua 8-12 dyfais PoE - y tu hwnt i hynny, mae switsh PoE pwrpasol fel arfer yn dod yn fwy cost-effeithiol ac yn haws ei reoli.
Beth i'w Ystyried Cyn Prynu
Mae tri ffactor yn gyrru pob pryniant. Yn gyntaf,cyfrif dyfeisiau: mae chwistrellwr PoE porthladd sengl yn trin un camera neu AP; Mae modelau aml-borth yn gwasanaethu gosodiadau mwy. Yn ail,gyllideb pŵer: cyfrif watedd pob dyfais a dewiswch fodel sy'n fwy na chyfanswm y tynnu. Mae camera IP sylfaenol yn tynnu 8–12W; gall camera PTZ gyda gwresogydd fynnu 50W+. Yn drydydd,cyflymder a foltedd: Mae dyfeisiau IEEE 802.3af/at/bt yn safoni ar 48V ac yn trafod yn awtomatig, ond gall offer etifeddol ddisgwyl 12V neu 24V. Cadarnhewch hefyd trwybwn gigabit - mae chwistrellwr PoE gigabit yn atal tagfeydd ar gyfer pwyntiau terfyn lled band uchel megis camerâu megapixel aml-- neu bwyntiau mynediad Wi-Fi 6.
Diogelwch, Ansawdd Cebl, a Dibynadwyedd
Mae chwistrellwyr PoE sy'n cydymffurfio ag IEEE ymhlith y dyfeisiau cyflenwi pŵer mwyaf diogel mewn rhwydweithio. Mae'r mecanwaith ysgwyd llaw yn cadw pyrth yn anadweithiol yn drydanol nes bod llofnod PoE dilys yn cael ei ganfod - dim risg i offer PoE nad ydynt wedi'u cysylltu'n ddamweiniol.
Ar gyfer gosodiadau hanfodol -cenhadol, cysylltwch y chwistrellwr PoE â chyflenwad pŵer di-dor (UPS). Gan fod dyfeisiau PoE yn derbyn pŵer trwy'r offer rhwydwaith, mae UPS ar y chwistrellwr yn darparu batri wrth gefn i bob pwynt terfyn cysylltiedig ar yr un pryd.
Mae ansawdd cebl yn haeddu mwy o sylw nag y mae'n ei gael fel arfer. Defnyddiwch geblau Ethernet copr solet â sgôr Cat5e neu uwch bob amser. Mae ceblau alwminiwm wedi'u gorchuddio â chopr (CCA) yn costio llai ond yn cario ymwrthedd trydanol uwch - mwy o golled pŵer, mwy o wres, a risg tân gwirioneddol mewn gosodiadau PoE++ sy'n gwthio 60–90W. Boed yn gweithio gydaaddaswyr rhwydwaith ffibr optigneu derfynbwyntiau copr, mae ansawdd deunydd ym mhob pwynt terfynu yn pennu dibynadwyedd hirdymor.
Cwestiynau Cyffredin
C: A fydd Chwistrellwr PoE yn Difrodi Dyfeisiau nad ydynt yn -PoE?
A: Na. Mae chwistrellwyr sy'n cydymffurfio ag IEEE 802.3af/at/bt yn gwneud ysgwyd llaw cyn anfon pŵer. Nid oes unrhyw lofnod PoE dilys wedi'i ganfod yn golygu na chaiff unrhyw bŵer ei gyflenwi. Mae'r foltedd stiliwr a ddefnyddir wrth ganfod yn ddiniwed.
C: A allaf Ddefnyddio Chwistrellwr PoE Gyda Switch PoE?
A: Gallwch chi, ond mae'n ddiangen. Mae switsh PoE eisoes yn cyflenwi pŵer trwy ei borthladdoedd, a gall pentyrru chwistrellwr achosi gwrthdaro negodi. Gweler yr adran chwistrellu PoE vs switsh PoE uchod am arweiniad.
C: Pa mor bell y gall Chwistrellwr PoE anfon pŵer?
A: Hyd at 100 metr (328 troedfedd) fesul manyleb IEEE. Y tu hwnt i'r pellter hwnnw, defnyddiwch estynwyr PoE neu newidiwch i asgwrn cefn ffibr optig gyda thrawsnewidydd cyfryngau yn y pen pell.
C: Beth Yw'r Gwahaniaeth Rhwng Chwistrellwr PoE A Holltwr PoE?
A: Mae chwistrellwr PoE yn ychwanegu pŵer i gebl Ethernet. Mae holltwr PoE yn gwneud y gwrthwyneb - yn gwahanu pŵer a data o gebl PoE sy'n dod i mewn yn ddau allbwn: Ethernet safonol ynghyd â chebl pŵer DC ar wahân ar gyfer dyfeisiau nad ydynt yn-PoE.
C: A yw Chwistrellwr PoE yn Effeithio ar Gyflymder Rhwydwaith?
A: Na. Mae chwistrellwr PoE gigabit yn pasio data ar gyfradd linell lawn 1 Gbps gyda dim hwyrni mesuradwy. Cadarnhewch gefnogaeth gigabit bob amser ar ddalen fanyleb y chwistrellwr - hŷn neu efallai y bydd modelau bargen yn capio ar 100 Mbps, a fyddai'n tagu dyfeisiau modern.
