Canllaw Ceblau Cyflawn Fiber MDU

Beth yw MDU? (Cysyniad)

Mae MDU yn sefyll am Aml-Uned Annedd. Yn y diwydiant telathrebu a rhwydweithio, mae'r term hwn yn cyfeirio at adeilad gyda nifer o aelwydydd annibynnol. Mae enghreifftiau cyffredin yn cynnwys adeiladau fflatiau, ystafelloedd cysgu myfyrwyr, gwestai ac adeiladau swyddfa.

Mae'r termau ffibr MDU neu ffibr optig MDU yn cyfeirio at ddefnyddio ffibr i'r rhwydweithiau cartref (FTTH) ar gyfer yr adeiladau aml-aelwyd hyn. Mae hwn yn ddull lleoli gwahanol na cheblau ar gyfer tai ar wahân (SDU, Single-Uned Annedd):

Ar ôl deall y cysyniad sylfaenol o beth yw MDU mewn telathrebu, mae gennym bellach well dealltwriaeth o sut i ddefnyddio datrysiad gosod ffibr MDU penodol.

Pa broblemau y gall y canllaw hwn eu datrys i chi?

Mae hwn yn ganllaw prosiect MDU ffibr ymarferol. P'un a ydych chi'n beiriannydd rhwydwaith sy'n cynllunio prosiect ffibr optig MDU / asiant prynu sydd angen deall ystyr MDU mewn telathrebu / rheolwr eiddo sydd eisiau deall beth mae MDU yn ei olygu mewn telathrebu

Neu'n syml, rhywun sy'n frwd dros dechnoleg sydd am ddeall egwyddorion ceblau cebl MDU, fe welwch wybodaeth ddefnyddiol am brosiect MDU yma.

Byddaf yn defnyddioCynhyrchion Evolux Fiberfel enghreifftiau oherwydd bod ein llinell cynnyrch yn cwmpasu'r offer craidd ar gyfer ceblau MDU: cysylltwyr ffibr optig, cordiau clwt, pigtails, holltwyr PLC, blychau terfynell, ac addaswyr- dyma'r union gydrannau goddefol a ddefnyddir amlaf mewn gosod ffibr MDU.

Pa strategaethau y dylid eu defnyddio ar gyfer MDUs o wahanol feintiau?

Mae deall maint eich MDU yn hanfodol cyn y gallwn ddechrau defnyddio strategaeth, gan fod y dulliau lleoli yn wahanol. Mae hyn yn pennu faint o holltwyr, blychau terfynell, a cheblau ffibr optig sydd eu hangen arnoch chi. Mae prosiectau telathrebu MDU wedi'u categoreiddio'n dri math yn seiliedig ar nifer y lloriau a'r cartrefi:

Sut beth yw rhwydwaith ffibr MDU?

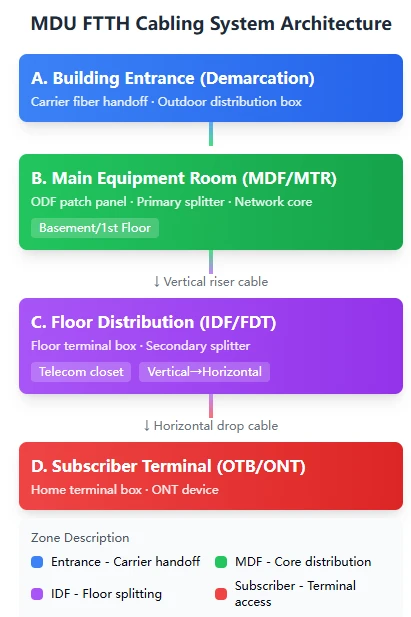

Dyma ddiagram i'ch helpu i ddeall: Mae rhwydwaith ffibr optig MDU cyflawn yn cynnwys pedwar parth, yn ymestyn o ddiwedd y gweithredwr i ddiwedd y perchennog:

Gwaith gosod ffibr MDU yw cysylltu'r pedwar parth hyn gan ddefnyddio'r offer priodol.

Pa gyfluniad sydd ei angen ar gyfer y brif ystafell offer?

Ydych chi'n cofio maint eich MDU? Yna gallwn ddechrau deall sut i ffurfweddu'r ystafell brif offer cyfatebol. Mae'r brif ystafell offer yn bennaf gyfrifol am derfynu ffibr optig allanol, prif lwybr, a dosbarthiad, gan effeithio ar gapasiti a graddadwyedd cyffredinol y rhwydwaith. Rwyf wedi rhestru cynhyrchion addas yn uniongyrchol ar gyfer eich cyfeirnod:

Ffurfweddiad Offer a Argymhellir Evolux Fiber

Mae ODF (Ffram Dosbarthu Optegol) yn ddarn allweddol o offer yn yr ystafell offer meistr. Mae gan baneli clwt ODF Evolux nifer o nodweddion nodedig: ymddangosiad taclus, gwifrau rhesymol, hawdd eu lleoli, a gosodiad syml-mae'r rhain yn arbennig o bwysig ar gyfer cynnal a chadw diweddarach.

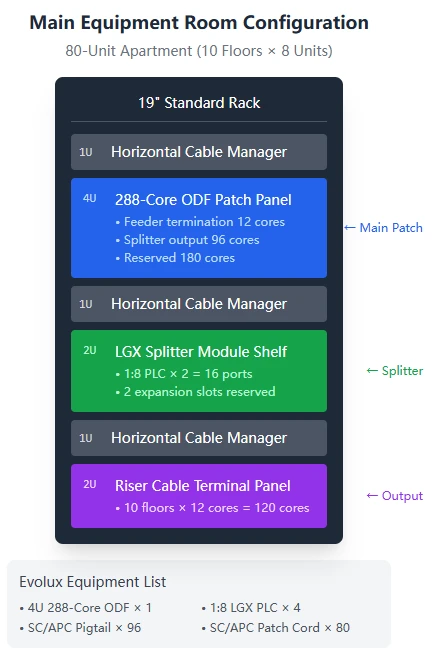

Enghraifft benodol o Evolux: Cynllun cyfluniad ar gyfer adeilad fflat canol codiad 80-uned

Os yw eich prosiect hefyd yn adeilad 10 stori gydag 8 uned y llawr, cyfanswm o 80 uned, yna gellir ffurfweddu eich prif ystafell offer fel a ganlyn:

Rhestr offer a ddefnyddir yn y datrysiad:·

• 4U 288-mount rac craidd ODF × 1
• Hollti 1:8 LGX PLC × 4 (2 yn cael ei ddefnyddio, 2 wrth law)
• Cynffon mochyn SC/APC 1m × 96
• llinyn clwt SC/APC 2m × 80
• 1U rac rheoli cebl llorweddol × 3

Beth yw holltwr optegol PLC? Sut mae'n cael ei ddefnyddio mewn MDU?

Efallai mai dim ond 1-2 ffibr optegol (sy'n cyfateb i 1-2 porthladd PON) neu nifer gyfyngedig o ffibrau y gall gweithredwyr eu darparu, ond mae angen i ni gysylltu dwsinau neu hyd yn oed cannoedd o gartrefi. Yn yr achos hwn, defnyddir holltwr optegol i ddatrys y broblem hon trwy "droi un yn lawer." Mae holltwr optegol PLC yn defnyddio egwyddor tonnau optegol i "rannu'n unffurf" pelydryn o olau yn drawstiau lluosog. Er enghraifft, mae gan holltwr 1:8 1 mewnbwn ac 8 allbwn, ac mae gan bob allbwn tua 1/8 o gryfder y signal gwreiddiol.

Mae gwahanol senarios cais yn gofyn am ddefnyddio holltwyr gyda mathau cyfatebol o becynnau:

Tabl Cyfeirnod Cymhareb Hollti:

A ddylech chi ddewis hollti un cam neu ddau?

Mae hollti fesul cam yn golygu gosod holltwr mawr (ee, 1:32) yn yr islawr, gan hollti'r ffibr yn uniongyrchol i bob cartref yn 32 llwybr. Mae'r dull hwn yn syml o ran strwythur ac mae ganddo lai o bwyntiau hollti, ond mae'r ceblau yn gymhleth oherwydd y nifer cynyddol o geblau ffibr optig.

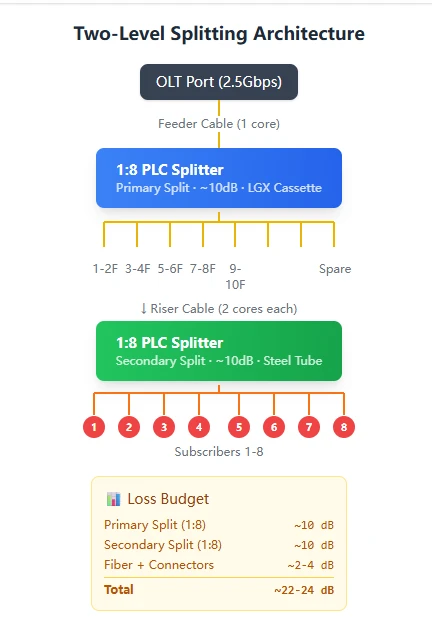

Mae hollti dau gam yn golygu gosod holltwr 1:8 yn yr islawr, ac yna holltwr 1:8 arall ar bob llawr, gan wasanaethu 8 x 8=64 o gartrefi i bob pwrpas. Mae'r dull hwn yn gofyn am lai o geblau ffibr optig ac mae'n fwy hyblyg, ond mae'r cam hollti ychwanegol yn cynyddu colled ffibr tua 10dB.

Ar gyfer MDUs gyda mwy na 30 o gartrefi, rydym yn argymell rhannu dau gam. Dyma'r dull prif ffrwd ar gyfer gosod ffibr MDU.

Sut i ddewis blwch terfynell?

Yr ardal wifrau llawr yw "pwynt croestoriad" ceblau optegol asgwrn cefn fertigol a cheblau gollwng llorweddol-y ceblau optegol yn y "tir" riser yma, ac yna cangen i geblau optegol lluosog sy'n cysylltu â phob cartref.

Blychau Terfynell Dan Do

Blychau Terfynell Diddos Awyr Agored

Os yw'r cwpwrdd telathrebu yn llaith, neu os yw'r pwynt dosbarthu yn yr awyr agored, defnyddiwch fathau gwrth-ddŵr:

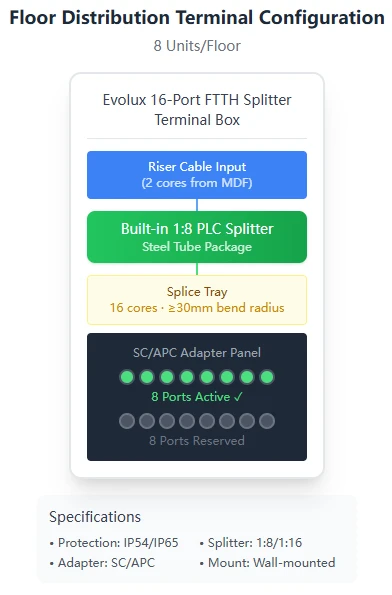

Diagram Gosod Blwch Terfynell Llawr:

Sut i ddewis cebl ffibr optig? Pa fath y dylid ei ddefnyddio ar gyfer gwahanol leoliadau?

Mae dewis cebl MDU yn gofyn am ystyried lleoliad gosod, gofynion cyfrif craidd, a sgôr gwrth-fflam. Defnyddir gwahanol fathau o geblau ffibr optig mewn gwahanol feysydd:

Ceblau asgwrn cefn Riser

Ceblau Dosbarthu Llorweddol

Gollwng Cebl

Yn gwneud MDU angen cebl ffibr optig G657 ar gyfer gosod cartref?

Mae'r gyfres G657 yn "blygu-ffibr ansensitif," sy'n golygu y gall weithredu gyda radiws plygu bach iawn heb golled gynyddol. Mae hyn yn ei gwneud yn ddelfrydol ar gyfer corneli cyntedd a throadau cwndid tynn.

Ble mae'r blwch terfynell ffibr optig wedi'i leoli?

Y blwch terfynell ffibr optig yw'r stop olaf i geblau ffibr optig gyrraedd cartref y defnyddiwr-mae'r modem optegol (ONT) wedi'i gysylltu yma.

Dewis Blwch Terfynell Cartref

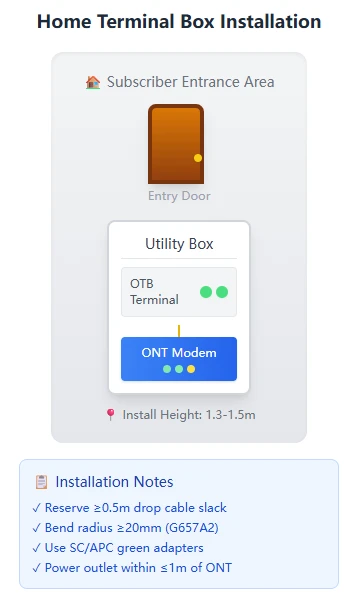

Diagram Lleoliad Gosod a Phwyntiau Allweddol:

Cysylltwyr ac Addaswyr Fiber Optic: Mae'r Affeithwyr Bach hyn yn Hanfodol

Mewn rhwydweithiau ffibr MDU, mae cysylltwyr ac addaswyr, er eu bod yn fach o ran maint, yn cael eu defnyddio mewn symiau mawr ac yn chwarae rhan hanfodol-maent yn gyfrifol am alluogi cysylltiadau "plwg-a{-chwarae" rhwng ffibrau optegol.

Mathau Cysylltwyr Cyffredin

Rydym yn argymell defnyddio SC / APC gyda chysylltwyr gwyrdd yn gyson. Bydd hyn yn helpu i osgoi gosod anghywir.

Beth am MDUs mawr?

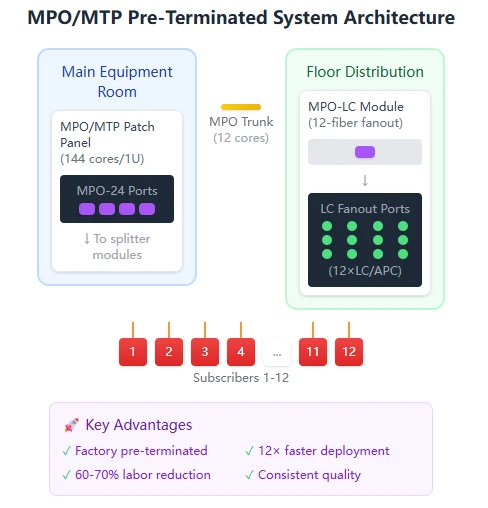

Gallwn ddefnyddio datrysiad -dwysedd uchel MPO/MTP:

Ar gyfer prosiectau ffibr optig MDU mawr gyda dros 200 o ddefnyddwyr, mae cysylltwyr craidd sengl traddodiadol yn rhy aneffeithlon. Gall datrysiad MPO/MTP Evolux wella effeithlonrwydd lleoli yn sylweddol.

Manylebau panel clwt MPO/MTP

Manteision systemau MPO sydd wedi'u-terfynu ymlaen llaw:

Ynglŷn â Evolux Fiber

Shenzhen Evolux ffibr Co., Ltd., a sefydlwyd yn 2013, yn canolbwyntio ar ymchwil a datblygu a gweithgynhyrchu cynhyrchion cysylltedd ffibr optig.

Llinellau Cynnyrch Craidd:

• Cysylltwyr ffibr optig
• Cordiau Patch
• pigtails
• Holltwyr
• Blychau Terfynell
• Addasyddion
• MPO/MTP
• Cynhyrchion -Dwysedd Uchel

Mae'r cynhyrchion hyn yn cwmpasu'r holl anghenion cysylltedd goddefol ar gyfer peirianneg ffibr optig MDU.

Gwasanaethau:

• Dyluniad datrysiad ceblau MDU wedi'i addasu
• Dewis cynnyrch a chymorth technegol
• Hyfforddiant prosiect ar-safle
• Cefnogaeth dechnegol ar ôl-werthu

Cysylltwch â ni nawr am eich datrysiad wedi'i addasu!
