Cysylltydd Ffibr LC: Mathau, Defnydd, A Sut i Ddewis Yr Un Cywir Ar Gyfer Eich Prosiect

Os ydych chi'n gweithio gyda rhwydweithiau ffibr optig, mae'r cysylltydd ffibr LC yn un o'r cydrannau cyntaf y byddwch chi'n dod ar eu traws. Mae'n ymddangos ym mron pob amgylchedd ceblau strwythuredig modern - o newid canolfan ddata-i-gysylltiadau gweinydd i glytio asgwrn cefn menter a fframiau dosbarthu telathrebu.

Ac eto mae llawer o brynwyr a gosodwyr maes yn dal i redeg i'r un cwestiynau ymarferol: Beth yn union yw cysylltydd LC? Pa fathau o gysylltwyr LC sy'n bodoli, a sut maen nhw'n wahanol? Sut mae LC yn wahanol iSC, ST, neu CC? A phan fyddwch chi'n sefyll o flaen archeb brynu, sut ydych chi'n sicrhau bod y cebl clwt LC rydych chi'n ei ddewis yn cyfateb i'ch caledwedd mewn gwirionedd?

Mae'r canllaw hwn yn gweithio trwy'r cwestiynau hynny gam wrth gam. Yn hytrach na rhestru cynhyrchion heb gyd-destun, mae'n esbonio lle mae cysylltwyr LC yn ffitio, beth i'w wirio cyn archebu, a pha gamgymeriadau i'w hosgoi - fel eich bod chi'n treulio llai o amser yn datrys problemau diffyg cyfatebiaeth ar ôl i'r cebl gyrraedd.

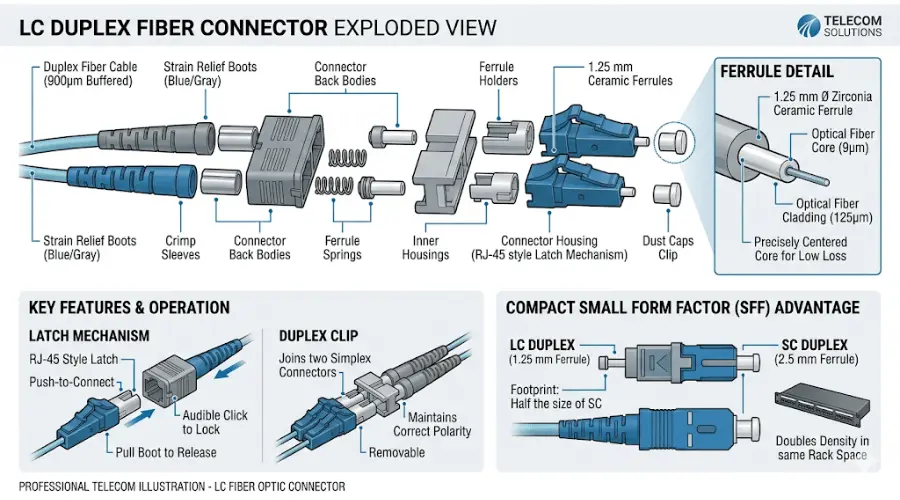

Beth yw cysylltydd ffibr LC?

Mae LC yn sefyll am Lucent Connector. Fe'i datblygwyd yn wreiddiol gan Lucent Technologies (sydd bellach yn rhan o Nokia) ac ers hynny mae wedi dod yn un o'r cysylltwyr ffibr optig ffactor ffurf bach (SFF) a ddefnyddir fwyaf yn y diwydiant. Mae'r cysylltydd LC wedi'i safoni o danTIA-604-10 (FOCIS-10), sy'n diffinio ei ofynion rhyng-gymaradwyedd ar gyfer cyfluniadau simplecs, deublyg, a phedwarplyg.

Yr hyn sy'n gwneud y dyluniad LC yn nodedig yw ei ferrule ceramig 1.25 mm - yn union hanner diamedr y ferrulau 2.5 mm a ddefnyddir mewn cysylltwyr SC, ST, a FC. Mae'r ffurwl llai hwnnw, ynghyd â mecanwaith clicied gwthio cryno sy'n debyg i glip RJ-45, yn caniatáu dwysedd porthladd sylweddol uwch ar baneli patsh a phlatiau wyneb offer. Yn ymarferol, gallwch ffitio tua dwywaith cymaint o borthladdoedd LC yn yr un gofod panel o'i gymharu â SC.

Mae'r cysylltydd LC yn gweithio gyda'r ddaumodd sengl a ffibr amlfodd. Mae hwn yn bwynt sy'n werth ei bwysleisio'n gynnar, oherwydd un o'r camsyniadau mwyaf cyffredin yw bod "LC" yn awgrymu modd ffibr penodol. Nid yw'n gwneud hynny. Mae fformat y cysylltydd a'r modd trosglwyddo ffibr yn ddwy fanyleb ar wahân - a'u drysu yw un o'r ffyrdd cyflymaf o gael cebl anghydnaws ar y safle yn y pen draw.

Nodweddion Allweddol a Manteision Cysylltwyr LC

Maint Compact ar gyfer Ceblau Dwysedd Uchel

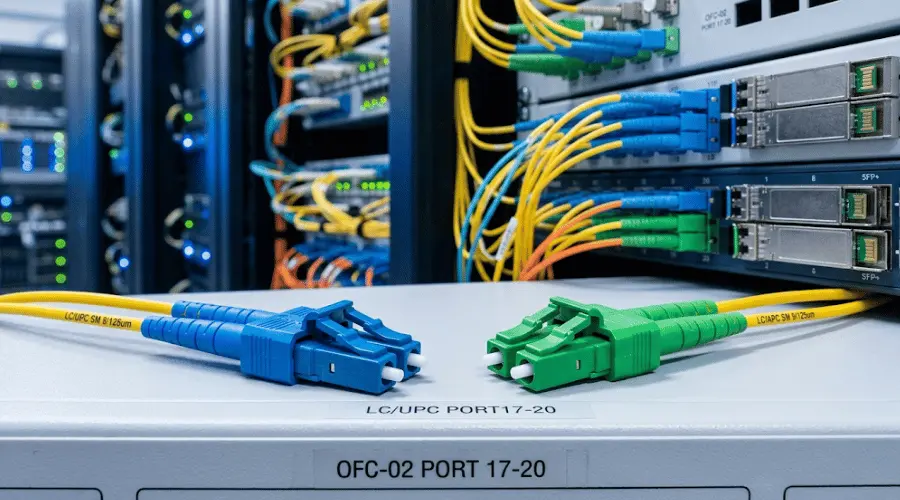

Y rheswm unigol mwyaf mae LC yn dominyddu seilwaith ffibr modern yw dwysedd. Mewn panel patch 1U rac-, mae addaswyr LC yn caniatáu ichi bacio mewn llawer mwy o borthladdoedd ffibr nag y gallech gyda fformatau cysylltydd mwy. Pan fyddwch chi'n ceblau cabinet canolfan ddata lle mae pob uned o ofod rac o bwys - neu'n clytio -port-switsh dail cyfrif - nid yw mantais dwysedd yn gyfleus yn unig, mae'n ofyniad anodd yn aml.

Mecanwaith Latch Dibynadwy ac Aliniad Cyson

Mae dyluniad clicied LC yn darparu paru diogel gyda chlicio clywadwy, gan ei gwneud hi'n syml i dechnegwyr gadarnhau cysylltiad da yn ystod y gosodiad. Mae'r ferrule ceramig zirconia 1.25 mm yn darparu colled mewnosod isel (yn nodweddiadol o dan 0.3 dB fesul pâr paru) a pherfformiad optegol ailadroddadwy ar draws cylchoedd datgysylltu cysylltu. Ar gyfer amgylcheddau gyda gweithgarwch clytio aml mae - yn symud, yn ychwanegu, ac yn newid toiledau gwifrau menter neu gyfleusterau cydleoli - y mae ailadroddadwyedd yn bwysig.

Rhyngwyneb Safonol ar gyfer SFP{0}}Modiwlau Optegol Seiliedig

Mae'r rhan fwyaf o drosglwyddyddion optegol SFP, SFP +, a SFP28 yn defnyddio rhyngwynebau LC deublyg. Yn ôlDogfennaeth modiwl SFP Cisco, mae pob porthladd SFP safonol yn defnyddio cysylltwyr math LC-. Mae hyn yn golygu os yw eich offer rhwydwaith yn dibynnu ar opteg SFP - ac mae'r rhan fwyaf o switshis Ethernet, llwybryddion a thrawsnewidwyr cyfryngau modern yn gwneud - ceblau clwt LC bron yn sicr yr hyn sydd ei angen arnoch ar gyfer rhyng-gysylltiad.

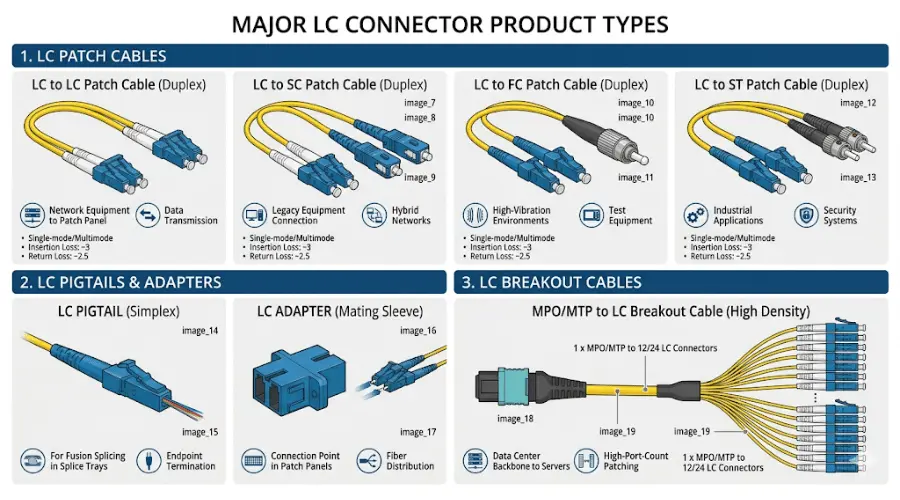

Mathau o Gysylltwyr LC: Beth Yw Eich Opsiynau?

Pan fydd pobl yn chwilio am "fathau o gysylltwyr LC," fel arfer maent am ddeall y gwahanol fathau o gynnyrch sy'n defnyddio'r rhyngwyneb LC. Dyma ddadansoddiad o'r prif gategorïau.

Ceblau Patch Ffibr LC

Ceblau clwt ffibr LCyw'r cynhyrchion sy'n seiliedig ar LC-sy'n cael eu prynu amlaf. Maent yn dod mewn sawl cysylltydd-cyfuniadau diwedd i ymdrin â gwahanol senarios clytio:

• Cortynnau clwt LC i LC- y dewis safonol ar gyfer newid-i-panel neu banel-i-gysylltiadau panel lle mae'r ddwy ochr yn defnyddio LC
• - cortynnau clwt LC i SC - sydd eu hangen yn aml wrth gysylltu LC mwy newydd-caledwedd wedi'i gyfarparu â seilwaith hŷn sy'n seiliedig ar SC-
• Cordiau clwt LC i FC neu LC i ST - a ddefnyddir mewn amgylcheddau etifeddiaeth cymysg neu osodiadau prawf arbenigol
• Cynulliadau ymneilltuo MPO/MTP i LC - ar gyfer pontio rhwng boncyffion asgwrn cefn cyfrif ffibr uchel a phorthladdoedd switsh LC unigol -yn wynebu

Mae pob un o'r rhain ar gael mewn fersiynau modd sengl (OS2) neu amlfodd (OM3, OM4, OM5). Nid yw diwedd y cysylltydd yn pennu'r modd ffibr - bob amser yn gwirio'r fanyleb ffibr yn annibynnol.

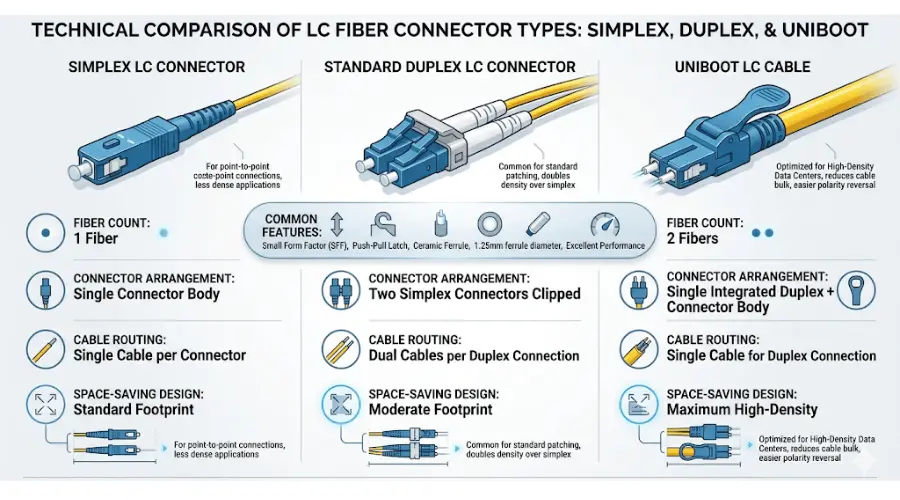

Cysylltwyr LC Simplex vs Duplex

A cysylltydd LC simplexyn terfynu un llinyn ffibr. Mae cysylltydd LC deublyg yn paru dau ffibr ochr yn ochr - un ar gyfer trawsyrru, un ar gyfer derbyn. Mae angen ceblau deublyg ar y rhan fwyaf o gysylltiadau Ethernet sy'n seiliedig ar drosglwyddydd, oherwydd mae angen llwybrau TX a RX ar wahân ar y modiwl SFP. Fodd bynnag, mae rhai opteg deugyfeiriadol (BiDi) yn trosglwyddo ac yn derbyn ar donfeddi gwahanol dros un ffibr, sydd angen ceblau LC syml yn unig. Gwiriwch y daflen ddata transceiver bob amser cyn archebu.

Ceblau LC Duplex Safonol vs Uniboot

Mae gan gebl LC dwplecs safonol ddwy goes ffibr ar wahân, pob un â'i gysylltydd a'i bwt ei hun. Adyluniad LC unibootyn cyfuno'r ddau ffibr yn siaced sengl gyda thai cysylltydd unedig. Mae'r gwahaniaeth ymarferol i'w weld fwyaf mewn-amgylcheddau dwysedd uchel:

• Mewn cabinet canolfan ddata gorlawn lle rydych chi'n clytio 48 neu 96 o borthladdoedd fesul panel, mae ceblau uniboot yn lleihau diamedr bwndel yn sylweddol, gan wella llif aer a'i gwneud hi'n haws olrhain cysylltiadau unigol
• Pan fydd angen i chi wrthdroi polaredd yn ystod gosod, mae rhai dyluniadau uniboot yn caniatáu teclyn-gwrthdroi polaredd llai yn y cysylltydd - arbedwr amser real-o gymharu â chyfnewid cordiau clwt cyfan
• Ar gyfer-dwysedd is neu lai o le-amgylcheddau cyfyngedig - mae cwpwrdd telathrebu bach gyda dwsin o borthladdoedd ffibr, er enghraifft - ceblau deublyg safonol yn gweithio'n iawn ac fel arfer yn costio llai

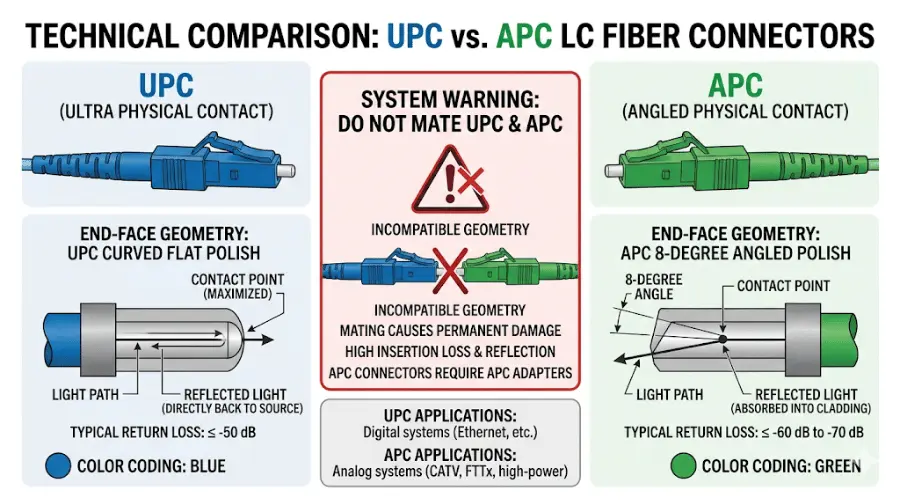

Mathau Pwyleg Connector LC: UPC vs APC

Mae cysylltwyr LC ar gael mewn sglein UPC (Ultra Physical Contact) ac APC (Angled Physical Contact). Mae gan gysylltwyr UPC wyneb pen ychydig yn grwm a dyma'r dewis safonol ar gyfer y rhan fwyaf o gymwysiadau data a menter. Mae gan gysylltwyr APC wyneb pen onglog 8-gradd, sy'n darparu perfformiad colli dychweliad uwch - yn hollbwysig mewn fideo analog, PON, a systemau telathrebu pellter hir lle mae sensitifrwydd ôl-fyfyrio yn bryder. I gael esboniad dyfnach o sut mae math sglein yn effeithio ar berfformiad optegol, gweler ein canllawPC vs UPC vs sglein cysylltydd ffibr APC.

Pwysig:Peidiwch byth â pharu cysylltydd UPC â chysylltydd APC. Mae'r wynebau onglog a gwastad yn anghydnaws yn gorfforol, a bydd gorfodi cysylltiad yn niweidio'r ddau ferrulau ac yn arwain at golled signal annerbyniol.

Addasyddion LC a Cyplyddion

Addaswyr ffibr optig LC(a elwir hefyd yn cwplwyr) yw'r llewys paru sy'n ymuno â dau gysylltydd LC y tu mewn i banel clwt, amgaead, neu allfa wal. Maent yn dod mewn fformatau syml a deublyg, gydag opsiynau ar gyfer SC-i-addaswyr hybrid LC pan fydd angen i chi bontio gwahanol fathau o gysylltwyr ar draws maes clwt.

Pigtails LC

pigtails ffibr LCsy'n ddarnau byr o ffibr gyda ffatri cysylltwyr LC-wedi'i therfynu ar un pen a ffibr noeth ar y pen arall. Maent fel arfer yn cael eu hasio-ar gebl sy'n dod i mewn mewn hambyrddau sbleis o fewn blychau dosbarthu neu fframiau dosbarthu optegol (ODFs). Mae pigtails yn gyffredin mewn telathrebu y tu allan i-terfyniadau planhigion a cheblau strwythuredig canolfan ddata.

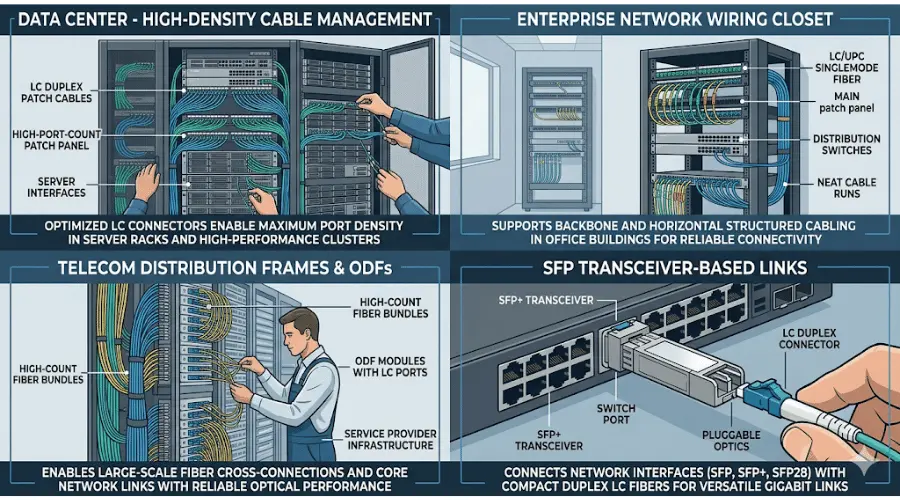

Ble mae Cysylltwyr LC yn cael eu Defnyddio'n Gyffredin?

Canolfannau Data

LC yw'r fformat cysylltydd amlycaf y tu mewn i ganolfannau data. Mae'n ymdrin â'r cysylltiadau rhyng-gysylltu byr rhwng switshis rac uchaf a gweinyddwyr, mae'r croes-yn cysylltu rhwng paneli clwt, a'r cysylltiadau torri allan o geblau cefn MPO/MTP cyfrif uchel i borthladdoedd switsh unigol. Mewn amgylcheddau dwysedd uchel sy'n rhedeg 10G, 25G, neu hyd yn oed 100G Ethernet dros ffurfweddiadau torri allan SFP28 neu QSFP, LC yw'r rhyngwyneb y byddwch chi'n gweithio ag ef fwyaf.

Rhwydweithiau Menter a Champws

Mewn adeiladau menter, mae cortynnau clytiau LC yn cysylltu switshis, llwybryddion, ac yn cyrchu-caledwedd haen o fewn systemau ceblau ffibr strwythuredig. Mae LC yn arbennig o ymarferol mewn toiledau IDF (ffrâm ddosbarthu canolradd) ac ystafelloedd MDF (prif ffrâm ddosbarthu) lle mae adrannau lluosog yn rhannu seilwaith clytio ac mae rheoli cebl wedi'i drefnu yn hanfodol.

Telecom a Dosbarthu Ffibr

Mae cysylltwyr LC yn ymddangos mewn swyddfeydd canolog telathrebu, canolfannau dosbarthu ffibr, a blychau terfynell ffibr optig lle mae angen terfynu a rheoli cyfrifon ffibr uchel mewn clostiroedd cryno. Mewn ceblau FTTH (ffibr i'r cartref) ac MDU (uned aml-breswyl), defnyddir LC yn aml ochr yn ochr â SC-APC ar yr ochr ddosbarthu.

SFP Trosglwyddydd-Dolenni Seiliedig

Mae hyn yn haeddu ei grybwyll ei hun oherwydd dyma'r cyd-destun unigol mwyaf cyffredin ar gyfer ceblau clwt LC. P'un a ydych chi'n defnyddio opteg 1G SFP, 10G SFP +, neu 25G SFP28, mae rhyngwyneb ffibr y transceiver bron bob amser yn LC deublyg. Mae hynny'n golygu bob tro y byddwch chi'n gosod neu'n disodli modiwl transceiver, rydych chi'n gweithio gyda llinyn clwt LC. I gael golwg fanylach ar sut mae LC yn ffitio i leoliadau traws-dderbynyddion dwysedd uchel, gweler ein cymhariaeth oLC yn erbyn MTP/MPO ar gyfer -ffeibr dwysedd uchel.

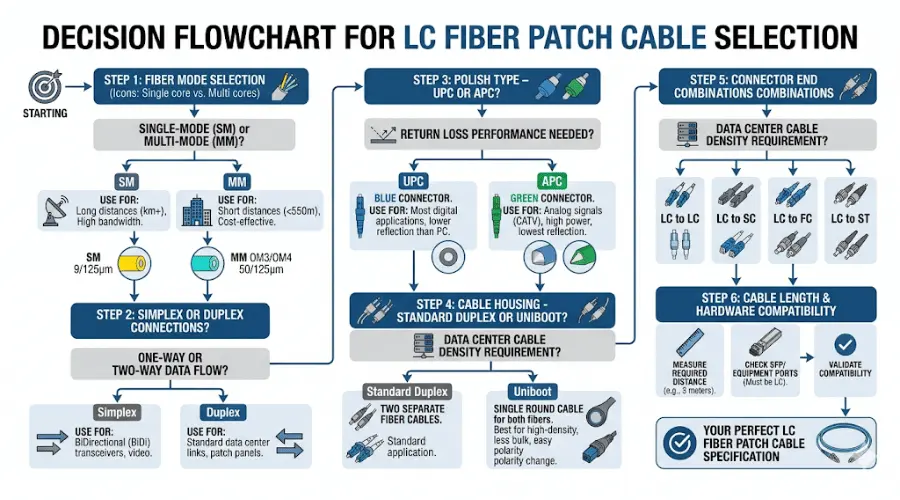

Sut i Ddewis y Cebl Patch LC Cywir: Cam-wrth-Dull Cam

Nid yw dewis y cynnyrch LC cywir yn gymhleth, ond mae angen gwirio sawl manyleb yn y drefn gywir. Isod mae'r broses sy'n osgoi'r camgymeriadau archebu mwyaf cyffredin.

Cam 1: Penderfynwch ar y Modd Ffibr yn Gyntaf - Nid y Cysylltydd

Cyn unrhyw beth arall, cadarnhewch a oes angen ffibr un modd neu amlfodd ar eich cyswllt. Gwiriwch y daflen ddata transceiver, y manylebau porthladd switsh, a'r planhigyn ffibr presennol. Gall cysylltydd LC fod naill ai'n fodd sengl neu'n amlfodd - nid yw siâp y cysylltydd yn dweud dim wrthych am y ffibr y tu mewn.

Camgymeriad a welwn yn aml mewn caffael: mae rhywun yn archebu "ceblau patch LC" yn seiliedig ar y cysylltydd yn unig, heb wirio modd ffibr. Mae'r cebl yn cyrraedd, mae'r cysylltydd LC yn clicio i mewn i'r addasydd yn iawn - ond mae'r ddolen yn methu neu'n dangos colled gormodol oherwydd nad yw'r math ffibr yn cyd-fynd â'r opteg. Mae cydnawsedd cysylltydd a chydnawsedd ffibr yn ddau wiriad ar wahân.

Cam 2: Cadarnhau Simplex neu Duplex

Mae'r rhan fwyaf o gysylltiadau transceiver SFP safonol yn defnyddio ceblau LC deublyg. Ond os yw eich dyluniad yn defnyddio opteg BiDi (deugyfeiriadol) neu raglen ffibr sengl benodol, efallai y bydd angen simplex arnoch chi. Gwiriwch y rhyngwyneb porth ar eich dyfais - peidiwch â chymryd yn ganiataol dwplecs yn ddiofyn heb ddilysu.

Cam 3: Dewiswch y Pwyleg Connector

Ar gyfer y mwyafrif o gymwysiadau Ethernet canolfan ddata a menter, mae sglein UPC yn safonol. Os ydych yn gweithio mewn amgylchedd telathrebu PON, CATV, neu-haul hir, efallai y bydd angen APC. Mae'r cod lliw yn helpu: mae esgidiau glas fel arfer yn dynodi modd sengl UPC, mae esgidiau gwyrdd yn dynodi APC. Fel arfer mae gan gysylltwyr amlfodd esgidiau llwydfelyn (OM1) neu aqua (OM3 / OM4). Gwirio yn erbyn eich sglein addasydd - bydd cymysgu UPC ac APC yn niweidio'r ffurlau.

Cam 4: Penderfynwch ar Standard Duplex neu Uniboot

Os ydych chi'n clytio llai na 24 o borthladdoedd mewn rac dwysedd isel, mae ceblau deublyg safonol yn syml ac yn gost-effeithiol. Os ydych yn gweithio mewn cabinet trwchus - 48, 96, neu fwy o borthladdoedd LC - mae ceblau uniboot yn lleihau tagfeydd cebl yn sylweddol. Ystyriwch uniboot yn enwedig pan fo rheoli llif aer, olrhain ceblau, neu newidiadau polaredd aml yn flaenoriaethau.

Cam 5: Gwirio Cyfuniadau Diwedd Connector

Nid yw pob dolen yn LC-i-LC). Gwiriwch ddau ben y llwybr cyswllt. Mewn amgylcheddau cymysg, gallai un pen fod yn LC (yn y porthladd switsh SFP) tra bod y pen arall yn SC, FC, neu ST (mewn panel clwt hŷn neu ddyfais etifeddiaeth). Cortynnau clwt hybrid felCeblau SC i LCtrin y trawsnewidiadau hyn heb addaswyr ychwanegol.

Cam 6: Gwiriwch Hyd Cebl a Gradd Siaced

Mesur y llwybr llwybro gwirioneddol - nid y pellter llinell syth. Rhowch gyfrif am ddolenni gwasanaeth, rhediadau cebl fertigol, a lleoliad panel clwt. Ar gyfer lleoedd â sgôr llawn, cadarnhewch fod y siaced gebl yn bodloni gofynion cod tân lleol (OFNP neu LSZH, yn dibynnu ar awdurdodaeth). Mae hyd cebl gormodol yn creu problemau rheoli mewn raciau trwchus; hyd annigonol yn creu straen ar gysylltwyr.

Cyn{0}Chi-Archebu Rhestr Wirio

Cyn cwblhau unrhyw bryniant cebl clwt LC, cadarnhewch y chwe eitem hyn:

• Modd ffibr: modd sengl (OS2) neu amlfodd (OM3/OM4/OM5)?
• Adeiladu cebl: simplex neu dwplecs?
• Sglein cysylltydd: UPC neu APC? (Ac a yw'n cyfateb i'r addasydd ar y ddau ben?)
• Mathau o gysylltwyr ar y ddau ben: LC-LC, LC-SC, neu gyfuniad arall?
• Hyd cebl: wedi'i fesur ar hyd y llwybr llwybro gwirioneddol?
• Cydweddoldeb trosglwyddydd a chaledwedd: a yw'r fanyleb llinyn clwt yn cyd-fynd â'r daflen ddata opteg?

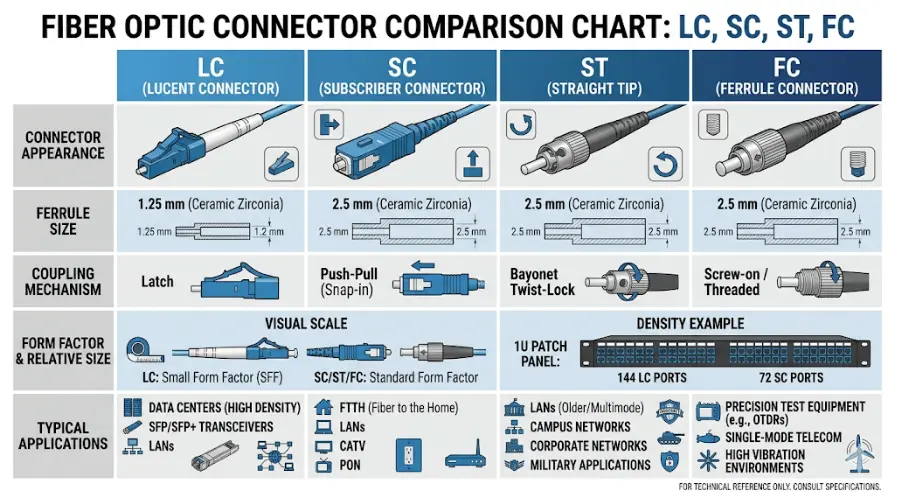

LC vs SC, ST, a FC: Cymhariaeth Ymarferol

Deall sut mae LC yn cymharu â chyffredin arallmathau o gysylltwyr ffibr optigyn eich helpu i benderfynu pryd LC yw'r dewis cywir a phryd y gallai fformat arall fod yn fwy priodol.

Tabl Cymharu

Beth yw'r gwahaniaeth rhwng cysylltwyr LC a SC?

Y gwahaniaeth pwysicaf yw maint corfforol. Mae LC yn defnyddio ferrule 1.25 mm, tra bod SC yn defnyddio ferrule 2.5 mm. Mae hyn yn golygu bod LC yn cefnogi tua dwywaith y dwysedd porthladd yn yr un gofod panel. Mae'r ddau gysylltydd yn gweithio gyda ffibr modd sengl a amlfodd, ac mae'r ddau yn defnyddio dyluniad cyplydd gwthio -. Mewn gosodiadau newydd lle mae caledwedd SFP yn safonol, LC bron bob amser yw'r cysylltydd y bydd ei angen arnoch chi. Mae SC yn parhau i fod yn gyffredin mewn gosodiadau presennol, cysylltiadau FTTH ONT, ac amgylcheddau lle adeiladwyd y seilwaith o amgylch addaswyr SC.

Pryd Ddylech Chi Ddefnyddio ST neu FC Yn lle LC?

Mae cysylltwyr ST yn defnyddio cyplydd clo tro bidog ac maent i'w cael yn bennaf mewn amgylcheddau LAN campws etifeddol, gosodiadau'r llywodraeth, a rhai cymwysiadau diwydiannol. Mae cysylltwyr FC yn defnyddio cyplydd mewn edafedd ar gyfer cysylltiadau diogel sy'n gwrthsefyll dirgryniad ac yn ymddangos yn bennaf mewn gosodiadau profi a mesur neu offer telathrebu hŷn. Ar gyfer prosiectau ceblau strwythuredig newydd, LC yw'r dewis mwyaf ymarferol yn y mwyafrif helaeth o achosion - ond os yw'ch caledwedd presennol yn datgelu porthladdoedd ST neu FC, bydd angen naill ai cortynnau clwt cyfatebol neu LC hybrid-i-ceblau ST/FC-chi.

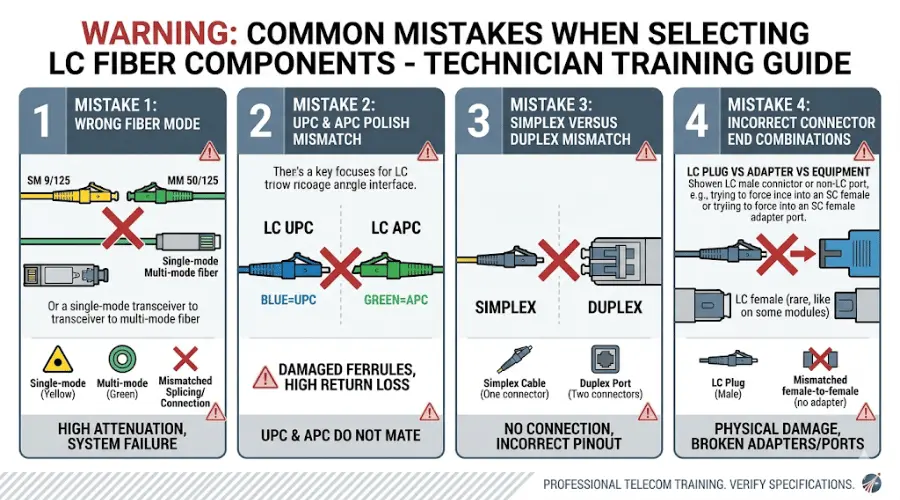

Camgymeriadau Cyffredin Wrth Ddewis Cydrannau Ffibr LC

Archebu'r Connector Cywir ond y Modd Ffibr Anghywir

Dyma'r gwall prynu mwyaf cyffredin y byddwn yn dod ar ei draws. Mae'r cysylltydd LC yn cydweddu'n gorfforol â'r addasydd ni waeth a yw'r ffibr y tu mewn yn un modd neu'n amlfodd. Mae'r cysylltiad yn edrych yn gywir, ond mae'r ddolen naill ai'n methu'n llwyr neu'n dangos gwanhad gormodol. Cadarnhewch y modd ffibr bob amser yn annibynnol ar y math o gysylltydd.

Camgymharu Mathau Pwyleg

Mae mewnosod cysylltydd caboledig APC i addasydd UPC (neu i'r gwrthwyneb) yn niweidio wynebau pen y ffurelau. Mae'r bwlch aer a grëir gan yr onglau anghymharol yn achosi colled dychwelyd uchel a chrafu parhaol o bosibl. Os ydych chi'n gweithio mewn amgylchedd sy'n cymysgu cysylltiadau UPC ac APC - sy'n gyffredin mewn dosbarthu telathrebu - labelwch addaswyr yn glir a hyfforddi staff gosod ar y system cychwyn cod lliw-.

Anwybyddu Gofynion Simplex vs Duplex

Ni fydd cebl LC deublyg yn ffitio'n gorfforol i mewn i banel addasydd LC simplecs, a bydd cebl simplecs yn gadael hanner trawsgludwr dwplecs heb ei gysylltu. Mae hyn yn swnio'n amlwg, ond mae'n digwydd pan wneir archeb o restr cynnyrch yn hytrach nag o fanyleb cyswllt wedi'i dilysu.

Gan dybio bod Pob Cynnyrch LC yn Gyfnewidiol

Nid plwg cyffredinol yw cysylltydd LC. Y modd ffibr, math sglein, adeiladu cebl (syml / dwplecs / uniboot), gradd ffibr (OM3 yn erbyn OM4, er enghraifft), a sgôr siaced cebl i gyd angen cyfateb y dyluniad cyswllt. Gwiriwch y manylebau modiwl transceiver, y panel addasydd, a'r planhigyn ffibr presennol cyn rhagdybio cydnawsedd.

Dewis yn seiliedig ar y pris yn unig

Mae -cebl cost is sy'n cyrraedd gyda'r radd ffibr anghywir, wyneb pen ffurwl heb ei brofi, neu siaced nad yw'n bodloni sgôr tân eich adeilad yn creu mwy o gost o ran ailweithio ac amser segur na'r gwahaniaeth cost a arbedwyd. Gwerthuswch addasrwydd yn gyntaf - yna cymharwch brisio ymhlith opsiynau cymwys.

Cwestiynau Cyffredin Am Gysylltwyr Ffibr LC

Beth mae LC yn ei olygu mewn opteg ffibr?

Mae LC yn sefyll am Lucent Connector. Datblygwyd y dyluniad gan Lucent Technologies ac mae wedi'i safoni o dan TIA- 604-10 (FOCIS-10). Mae'n cynnwys ffurwl ceramig 1.25 mm a mecanwaith clicied gwthio-tynnu.

A ddefnyddir y cysylltydd LC ar gyfer ffibr modd sengl neu amlfodd?

Y ddau. Fformat cysylltydd yw LC, nid manyleb ffibr. Gallwch gael ceblau clwt LC mewn modd sengl (OS2), ac mewn graddau amlfodd gan gynnwys OM1, OM2, OM3, OM4, ac OM5. Mae'r modd ffibr yn cael ei bennu gan y cebl a'r opteg, nid gan siâp y cysylltydd. Gweler ein cymhariaeth fanwl o ffibr modd sengl yn erbyn amlfodd am fwy.

Pam mae'r rhan fwyaf o drosglwyddyddion SFP yn defnyddio cysylltwyr LC?

Dyluniwyd modiwlau SFP o amgylch y cysyniad ffactor ffurf bach - ac mae ferrule cryno 1.25 mm LC yn ei wneud yn gydweddiad naturiol. Mae'r rhyngwyneb LC deublyg yn caniatáu ffibrau TX a RX ar wahân mewn ôl troed sy'n ddigon bach i gynnal dwysedd porthladd uchel ar switshis a llwybryddion. Mae hyn wedi gwneud LC yn safon de facto ar gyfer cysylltiadau trosglwyddydd SFP, SFP+, a SFP28 ar draws y diwydiant.

Beth yw cebl LC uniboot, a phryd ddylwn i ddefnyddio un?

Mae cebl uniboot LC yn cyfuno'r ddau ffibr deublyg yn siaced gron sengl gyda chist cysylltydd unedig, yn lle'r ddwy goes ar wahân mewn cebl deublyg safonol. Defnyddiwch geblau uniboot pan fo'r dwysedd clytio yn uchel, mae'r gofod llwybro cebl yn gyfyngedig, neu mae angen y gallu i wrthdroi polaredd yn y cysylltydd heb ailosod y cebl. Mewn -senarios clytio LC dwysedd uchel - 48 porthladdoedd ac uwch fesul panel - mae'r arbedion gofod yn sylweddol.

A allaf gysylltu cebl clwt LC â phorthladd SC?

Ddim yn uniongyrchol. Mae gan gysylltwyr LC a SC wahanol feintiau ferrule a dimensiynau tai. I bontio'r ddau, defnyddiwch LC hybrid-i-linyn clwt SC, neu gosodwch banel addasydd LC LC-SC hybrid. Sicrhewch fod y modd ffibr a'r math sglein yn cyfateb ar y ddwy ochr.

Beth yw'r gwahaniaeth rhwng UPC ac APC ar gysylltydd LC?

Mae gan UPC (Cysylltiad Corfforol Ultra) wyneb pen gwastad, ychydig yn grwm. Mae gan APC (Angled Physical Contact) ongl 8-gradd sy'n cyfeirio golau adlewyrchiedig i ffwrdd o'r craidd ffibr, gan arwain at werthoedd colled dychwelyd uwch. Mae UPC yn safonol ar gyfer y rhan fwyaf o gymwysiadau data a menter. Mae APC yn cael ei ffafrio mewn systemau PON, CATV, ac analog lle gall ôl-fyfyrio ddiraddio ansawdd y signal. Gweler ein canllaw UPC vs APC am gymariaethau technegol manwl.

Sut mae glanhau cysylltydd LC?

Defnyddiwch declyn glanhau ffibr optig sydd wedi'i ddylunio ar gyfer ferrulau 1.25 mm - naill ai glanhawr pen clic neu lint{3}} wipes rhydd gydag alcohol isopropyl. Archwiliwch y ferrule gyda microsgop ffibr cyn ac ar ôl glanhau. Mae ffurlau budr neu crafu yn un o'r achosion mwyaf cyffredin o golli mewnosodiad annisgwyl yn y maes. Ar gyfer arferion cynnal a chadw cyffredinol, gweler ein canllawiau glanhau a chynnal a chadw ffibr optig.

Casgliad: Gwneud y Penderfyniad Connector LC Cywir

Y cysylltydd ffibr LC yw'r rhyngwyneb safonol ar gyfer y rhan fwyaf o glytio ffibr optig modern - ac am reswm da. Mae ei ferrule cryno 1.25 mm yn cynnal dwysedd porthladd uchel, mae ei glicied tynnu gwthio yn ymarferol i dechnegwyr maes, ac mae ei fabwysiadu'n gyffredinol gan weithgynhyrchwyr trawsgludwr SFP yn golygu ei fod yn rhan o bron bob gweithrediad rhwydwaith newydd.

Ond nid yw "LC" yn unig yn fanyleb gyflawn. Mae'r cynnyrch LC cywir ar gyfer eich prosiect yn dibynnu ar gael chwe pheth yn iawn: modd ffibr, adeiladu syml neu ddeublyg, sglein cysylltydd, cyfuniadau diwedd cysylltydd, hyd cebl, a chydnawsedd caledwedd. Hepgor unrhyw un o'r gwiriadau hynny, ac rydych mewn perygl o gael cebl sy'n cysylltu'n gorfforol ond yn methu'n optegol.

Os ydych chi'n cynllunio prosiect ceblau ffibr ac angen cysylltwyr LC,Cysylltwyr ffibr optig LC, ceblau patch, addaswyr, neu pigtails sy'n cyfateb i'ch manylebau, archwiliwch ein catalog cebl clwt LC neucysylltwch â'n tîm technegolar gyfer-canllawiau penodol i brosiect.
