Beth yw cysylltydd MTP? Mathau, Polaredd, Defnydd, A Sut i Ddewis

Cysylltwyr MTP yw asgwrn cefn ceblau ffibr dwysedd uchel mewn canolfannau data modern. Ac eto mae'r derminoleg o'u cwmpas - MPO vs MTP, gwrywaidd yn erbyn benywaidd, polaredd Math A vs B vs C - hyd yn oed yn drysu prynwyr a gosodwyr profiadol. Mae gorchmynion yn cyrraedd gyda'r rhyw anghywir. Mae cysylltiadau'n pasio archwiliad corfforol ond yn methu'n rhesymegol oherwydd bod polaredd yn cael ei drin fel ôl-ystyriaeth. Nid yw casetiau a cheblau torri allan yn cyfateb i ddyluniadau boncyffion.

Mae'r canllaw hwn yn ymdrin â beth yw cysylltydd MTP mewn gwirionedd, sut mae'n wahanol i gysylltydd MPO generig, y mathau o gysylltwyr allweddol y mae angen i chi eu deall, sut mae polaredd yn gweithio'n ymarferol, lle mae cysylltwyr MTP yn cael eu defnyddio, a sut i ddewis yr un iawn ar gyfer dyluniad cyswllt penodol. Fe'i hysgrifennwyd ar gyfer peirianwyr caffael, dylunwyr rhwydwaith, a gosodwyr sydd angen gwneud penderfyniadau MTP yn iawn cyn eu defnyddio - nid ar ôl hynny.

Beth yw cysylltydd MTP?

Mae cysylltydd MTP yn wthiad aml-ffibr-ymlaencysylltydd optegolsy'n terfynu ffibrau lluosog mewn un ferrule. Mae'r enw yn sefyll am Aml-Gwthio Terfynu Ffibr-ymlaen. Lle mae cysylltwyr dwplecs traddodiadol yn hoffiLCneuSCtrin un neu ddau ffibr fesul plwg, gall cysylltydd MTP gario 8, 12, 16, 24, neu hyd yn oed 32 ffibr trwy un rhyngwyneb.

Mae hyn yn gwneud cysylltwyr MTP yn ddewis ymarferol lle bynnag mae dwysedd ffibr yn bwysig - ceblau asgwrn cefn rhwng ardaloedd dosbarthu, ceblau strwythuredig mewn neuaddau data, a chysylltiadau optegol cyfochrog sy'n cefnogi trosglwyddiad 40G, 100G, 400G, ac 800G. Yn lle rheoli dwsinau o gortynnau clwt deublyg unigol, gall gosodwr ddefnyddio un cynulliad boncyff MTP a'i dorri allan ar bob pen yn ôl yr angen.

MTP vs MPO Connector: Beth Yw'r Gwahaniaeth?

Mae'r cwestiwn hwn yn codi ym mron pob sgwrs caffael MTP, ac mae'r gwahaniaeth yn bwysicach nag y mae llawer o brynwyr yn ei sylweddoli.

MPOMae (Multi{0}}ffibr Push On) yn fformat cysylltydd generig a ddiffinnir gan safonau rhyngwladolIEC 61754-7a TIA-604-5 (a elwir hefyd yn FOCIS 5). Gall unrhyw wneuthurwr gynhyrchu cysylltydd MPO cyn belled â'i fod yn bodloni'r manylebau rhyngwyneb hyn.

MTPyn fersiwn brand, perfformiad uchel o'r cysylltydd MPO, wedi'i ddylunio a'i weithgynhyrchu gan US Conec. Yn ôlDogfennaeth dechnegol US Conec, mae cysylltwyr MTP yn cydymffurfio'n llawn â'r holl safonau MPO (IEC 61754-7-1, IEC 61754-7-2, a TIA-604-5) a gallant gydblethu ag unrhyw blwg MPO sy'n cydymffurfio â'r safon. Fodd bynnag, mae cysylltwyr MTP yn ymgorffori gwelliannau peirianyddol nad oes gan gysylltwyr MPO generig eu diffyg fel arfer - gan gynnwys tai symudadwy ar gyfer ail-begynedd maes, pinnau canllaw eliptig sy'n fwy goddefgar sy'n lleihau traul twll canllaw, fflôt ferrule ar gyfer gwell cyswllt corfforol dan lwyth, a dyluniad gwanwyn wedi'i optimeiddio sy'n atal difrod rhuban ffibr.

Yn ymarferol: mae pob cysylltydd MTP yn gydnaws â MPO, ond nid yw pob cysylltydd MPO yn darparu perfformiad lefel MTP. Yn fyr, gall colled isel-dolenni cyllideb mewn amgylcheddau trwchus - yn enwedig y rhai sy'n cefnogi opteg gyfochrog 100G neu 400G - goddefiannau tynnach cysylltydd MTP fod y gwahaniaeth rhwng sianel sy'n pasio ardystiad ac un nad yw'n ei ardystio.

I gael cymhariaeth ddyfnach, gweler einCanllaw ffibr MPO/MTP.

Esboniad o Mathau Cysylltwyr MTP

Mae dewis y cysylltydd MTP cywir yn golygu deall sawl nodwedd strwythurol sy'n effeithio'n uniongyrchol ar gydnawsedd a pherfformiad. Dyma'r rhai pwysicaf.

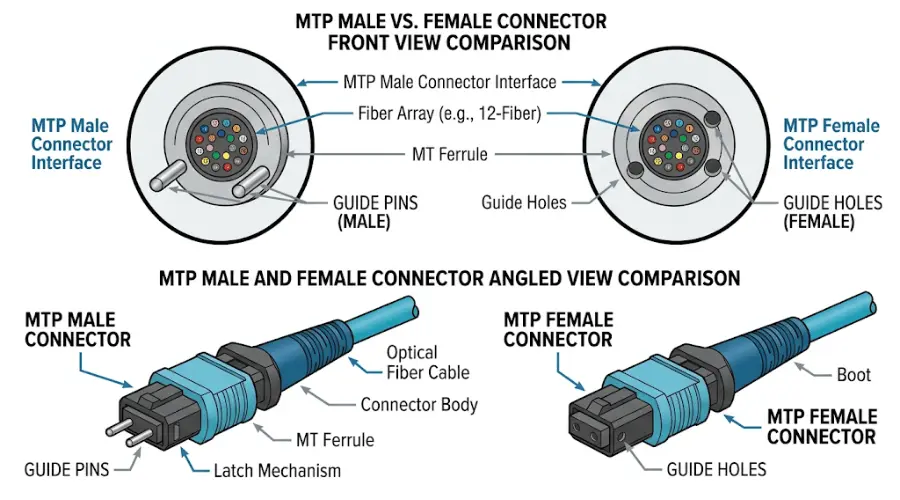

MTP Gwryw vs Benyw: Beth yw'r Gwahaniaeth?

Daw cysylltwyr MTP mewn fersiynau gwrywaidd a benywaidd, ac nid dim ond labelu - yw hyn mae'n penderfynu a all dau gysylltydd baru'n gorfforol.

A cysylltydd MTP gwrywaiddyn cynnwys pinnau canllaw aliniad sy'n ymwthio allan o'r wyneb ferrule. Acysylltydd MTP benywaiddmae ganddo dyllau tywys ond dim pinnau, wedi'u cynllunio i dderbyn ac alinio gyda'r pinnau ar ochr y dynion. Mae cysylltiad cywir bob amser yn paru un plwg gwrywaidd ag un plwg benywaidd. Ni all dau gysylltydd gwrywaidd baru'n uniongyrchol - bydd y pinnau'n gwrthdaro. Ni all dau gysylltydd benywaidd baru ychwaith, oherwydd nid oes dim i gynnal aliniad ffibr.

Yn y rhan fwyaf o systemau ceblau strwythuredig, mae ceblau cefnffyrdd yn defnyddio cysylltwyr benywaidd ar y ddau ben, ac mae'rAddasydd MTP/MPOyn y panel clwt yn defnyddio rhyngwyneb aliniad wedi'i binio (gwrywaidd). Mae porthladdoedd offer gweithredol (trosglwyddyddion, cardiau llinell) fel arfer yn cael eu pinio hefyd, felly mae cortynnau patsh sy'n cysylltu â nhw yn defnyddio plygiau MTP benywaidd.

Camgymeriad caffael cyffredin: archebu pob -cynulliad gwrywaidd neu'r cyfan-ferched heb wirio'r rhyngwyneb paru ar bob pen. Yn y maes, mae hyn yn golygu cysylltydd na fydd yn eistedd yn gorfforol, gan arwain at ail-archebion ac oedi prosiect.

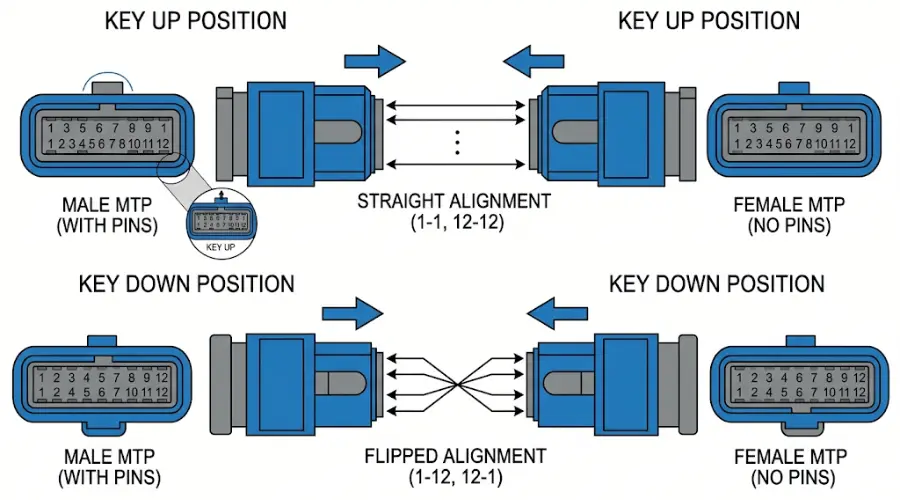

Cyfeiriadedd Allwedd Up ac Key Down

Mae gan bob cysylltydd MTP allwedd uchel (crib ar y tai) sy'n rheoli ei leoliad cylchdro yn yr addasydd. Pan fydd dau gysylltydd yn paru trwy addasydd, mae eu cyfeiriadedd allwedd cymharol - bysell hyd at fysell i fyny, neu fysell i fyny i fysell i lawr - yn pennu sut mae safleoedd ffibr yn mapio o un pen i'r llall.

Mae cyfeiriadedd yn gysylltiedig yn agos â polaredd ond nid yw'r un peth. Mae'r safle allweddol yn effeithio ar ba safle ffibr ar un plwg sy'n cyd-fynd â pha safle ar y plwg paru. Mae cael cyfeiriadedd yn anghywir yn cynhyrchu cyswllt sydd wedi'i gysylltu'n gorfforol ond sydd wedi'i gam-gyfeirio'n optegol.

UPC vs APC End Face Pwyleg

Mae cysylltwyr MTP ar gael gyda dau fath o sglein wyneb -:

• UPC (Cyswllt Uwch Gorfforol)- sglein gwastad, perpendicwlar sy'n darparu perfformiad colled dychwelyd da. Dyma'r dewis safonol ar gyfer y rhan fwyaf o raglenni canolfan ddata amlfodd a llawer o ddolenni modd sengl.
• APC (Cyswllt Corfforol Ongl)- sglein onglog 8-sy'n lleihau adlewyrchiad ôl yn sylweddol. Mae angen APC fel arfer mewn cymwysiadau lle mae colled dychwelyd yn hanfodol, megis CATV, PON / FTTH, a rhai systemau pellter hir neu analog.

Mae cysylltwyr UPC ac APC ynnid ymgyfnewidiol. Bydd paru cysylltydd UPC â chysylltydd APC yn niweidio'r ddau wyneb ffurwl. Gwiriwch y math diwedd-wyneb yn erbyn cynllun y system bob amser cyn archebu. I gael cymhariaeth fanwl o fathau o sglein, gweler einPC vs UPC vs APC canllaw.

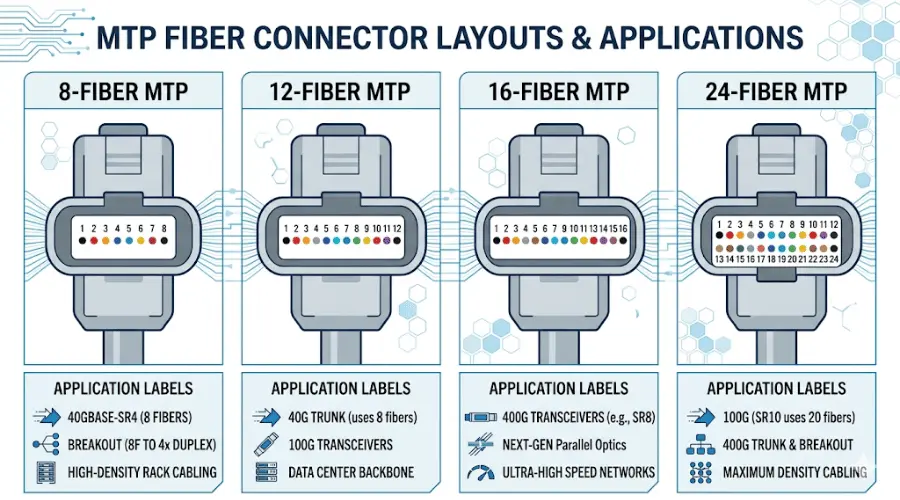

Mae MTP Connector Fiber yn Cyfrif: 8, 12, 16, a 24 Ffibr

Mae cyfrif ffibr yn pennu faint o sianeli optegol y mae un cysylltydd MTP yn eu cario. Mae'r dewis cywir yn dibynnu ar y math o drawsgludwr, y cynllun torri allan, a'r cynllun twf ar gyfer y ddolen - nid yn unig yr hyn sy'n digwydd bod mewn stoc.

Cysylltwyr MTP 8-Fiber

Mae cysylltwyr MTP 8-ffibr yn gyffredin mewn cymwysiadau opteg cyfochrog lle mae'r transceiver yn defnyddio pedwar trawsyriant a phedwar yn derbyn ffibrau. Mae hyn yn cynnwys 40G SR4 (gan ddefnyddio modiwlau QSFP+) a rhai ffurfweddiadau 100G SR4. Os ydych chi'n defnyddio dolenni 40G dros ffibr amlfodd OM3 neu OM4, cynulliadau MTP 8-ffibr wedi'u paru â gwasanaethau priodolMTP{0}}i-ceblau torri allan LCyn ddull safonol.

Cysylltwyr MTP 12-Fiber

Cysylltwyr MTP 12-ffibr yw'r fformat a ddefnyddir fwyaf mewn ceblau strwythuredig. Maent yn gwasanaethu fel yr uned sylfaen ar gyfer y rhan fwyaf o geblau cefnffyrdd MTP, modiwlau casét, a phaneli patsh. Hyd yn oed mewn cymwysiadau opteg 8-ffibr, defnyddir boncyffion 12-ffibr yn aml oherwydd eu bod yn darparu capasiti ffibr sbâr ar gyfer mudo yn y dyfodol. Canysceblau 100G, Mae cynulliadau MTP 12-ffibr yn parhau i fod yn stwffwl.

Cysylltwyr MTP 16-Fiber

Mae cysylltwyr MTP ffibr 16-yn dod yn fwy perthnasol wrth i opteg 400G ac 800G fynd i mewn i rwydweithiau cynhyrchu. Mae safonau fel 400G SR8 a DR8 yn gofyn am wyth trawsyriant ac wyth yn derbyn lonydd - cyfanswm o 16 ffibr gweithredol. Mae safon IEC 61754-7-3 yn diffinio'n benodol y rhyngwyneb MPO dwy res, 16-ffibr-eang ar gyfer y cymwysiadau hyn. Dylai timau sy'n cynllunio mudo opteg cyfochrog 400G werthuso a yw eu seilwaith cefnffyrdd a chasét yn cefnogi cysylltedd 16-ffibr.

24-Cysylltwyr MTP Ffibr a Dwysedd Uwch

24-Mae cydosodiadau MTP ffibr yn pacio mwy o ffibrau i un pwynt cysylltu, sy'n lleihau'r defnydd o lwybr ac yn symleiddio'r defnydd o asgwrn cefn mewn-amgylcheddau ar raddfa fawr. Maent yn arbennig o ddefnyddiol mewn dyluniadau trawsnewid sylfaen-12 i sylfaen-24 ac mewn cyfleusterau lle mae cynyddu dwysedd ffibr fesul uned rac yn flaenoriaeth. Fodd bynnag, mae angen mwy o sylw ar gysylltwyr 24-ffibr i gynllunio, glanhau a phrofi polaredd - gyda dwywaith cymaint o wynebau diwedd ffibr mewn un plwg, mae risg halogiad yn gyfatebol uwch.

Sut mae Polaredd Connector MTP yn Gweithio (Math A vs B vs C)

Polaredd yw lle mae'r rhan fwyaf o gamgymeriadau ceblau MTP yn digwydd. Mae'n pennu a yw'r signal trawsyrru (Tx) ar un pen cyswllt ffibr yn cyrraedd y porthladd derbyn (Rx) ar y pen arall yn gywir. Mewn cysylltiad LC deublyg, mae polaredd yn gymharol syml - mae un ffibr yn cario Tx, a'r llall yn cario Rx. Mewn system MTP gyda 8, 12, neu 24 o ffibrau mewn un cysylltydd, mae cynnal mapio Tx i-Rx cywir ar draws pob pâr ffibr trwy foncyffion, casetiau, a chortynnau clytiau yn dod yn bryder lefel dylunio.

Pam mae Gwallau Polaredd yn Digwydd

Nid yw gwall polaredd yn atal cysylltiad corfforol. Mae'r cysylltwyr yn dal i eistedd, mae'r ddolen yn edrych yn "normal," ac efallai y bydd parhad sylfaenol hyd yn oed yn mynd heibio. Ond mae'r llwybrau optegol yn gamarweiniol - mae trosglwyddyddion yn cysylltu â throsglwyddyddion, neu mae safleoedd ffibr wedi'u sgramblo. Y canlyniad yw dolen sydd wedi'i chwblhau'n gorfforol ond wedi'i thorri'n rhesymegol. Mewn canolfan ddata gyda channoedd neu filoedd o gysylltiadau MTP, mae olrhain gwall polaredd ar ôl y ffaith yn cymryd amser ac yn ddrud.

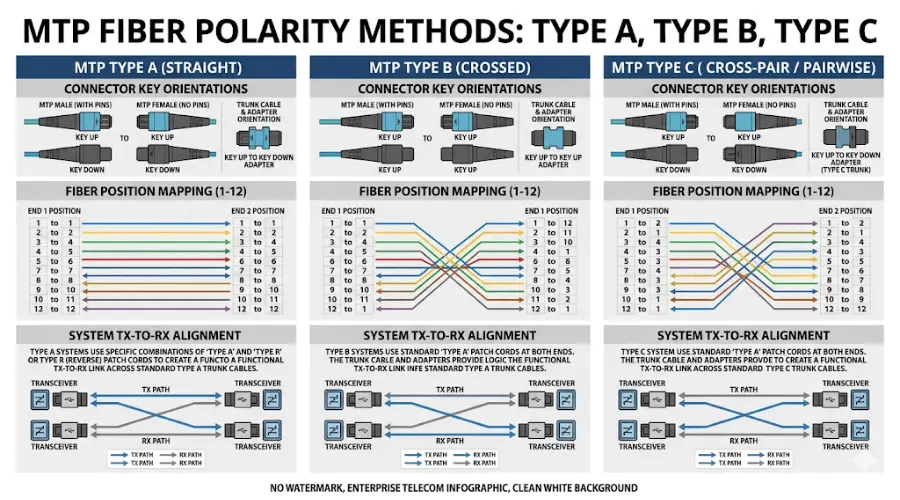

Dulliau Polaredd Math A, Math B, a Math C

Mae'rSafon ANSI/TIA-568.3-Eyn diffinio tri dull polaredd sylfaenol ar gyfer systemau MPO/MTP, pob un yn defnyddio math gwahanol o geblau cefnffyrdd a chyfluniad addasydd:

• Math A (syth-drwodd)- Mae gan y cebl cefn allwedd-gysylltydd i fyny ar un pen a chysylltydd allwedd-lawr ar y pen arall. Mae ffibr yn safle 1 yn cyrraedd safle 1 ar y pen pellaf. Math A yw'r dull mwyaf cyffredin mewn ceblau strwythuredig yn seiliedig ar gasét. Mae angen siwmper deublyg A{9} i{-B ar un pen ac A-i-siwmper deublyg ar y pen arall, sy'n golygu bod yn rhaid stocio dau fath o gortyn clwt gwahanol.
• Math B (gwrthdroi)- Mae gan y cebl cefnffyrdd gysylltwyr allweddol ar y ddau ben, felly mae'r dilyniant ffibr yn cael ei wrthdroi (mapiau lleoliad 1 i safle 12). Defnyddir Math B yn eang mewn opteg gyfochrog MPO uniongyrchol i-MPO, megis 40G SR4 a 100G SR4. Mae'n defnyddio siwmperi deublyg safonol A{{11} i{{-B ar y ddau ben, gan symleiddio rhestr o gortynnau clwt.
• Math C (-fflip doeth pâr)- Yn debyg i Math A mewn cyfeiriadedd allweddol (allwedd hyd at allwedd i lawr), ond mae pob pâr o ffibrau cyfagos yn cael eu cyfnewid yn fewnol (mae safle 1 yn mynd i safle 2, safle 2 i safle 1, ac ati). Mae Math C yn caniatáu siwmperi deublyg safonol A{{6} i{{{{}}B ar y ddau ben ond mae'n defnyddio cynllun cebl mwy cymhleth.

Cyflwynodd safon TIA-568.3-E hefyd ddau ddull cyffredinol mwy newydd, U1 ac U2, sy'n anelu at symleiddio cyffredinedd cydrannau. Fodd bynnag, mae'r dulliau A/B/C yn parhau i fod yn flaenllaw yn y defnydd presennol.

Y rheol hollbwysig:Dewiswch un dull polaredd a'i gynnal yn gyson ar draws y gosodiad cyfan. Mae cymysgu mathau polaredd o fewn yr un cyswllt yn torri ar fapio Tx/Rx ac mae'n un o achosion mwyaf cyffredin methiannau cyswllt anesboniadwy.

Sut i Osgoi Camgymeriadau Polarity

Diffiniwch y bensaernïaeth ddolen lawn - o'r trosglwyddydd i'r trosglwyddydd - cyn archebu unrhyw gydrannau. Mae hynny'n golygu dogfennu:

• Math rhyngwyneb transceiver a pinout
• Rhyw cysylltydd ar bob pwynt cysylltu
• Math polaredd cebl cefnffordd (A, B, neu C)
• Math o gasét neu fodiwl a mapio mewnol
• Ffurfweddiad cebl torri allan neu harneisio
• Math llinyn clwt deublyg (A-i-B neu-i-A)

Pan fydd y rhain i gyd wedi'u cynllunio gyda'i gilydd, mae'n hawdd eu defnyddio. Pan fydd unrhyw un yn cael ei adael i "ddarganfod yn y maes," mae'r risg o ddiffyg cyfatebiaeth polaredd yn codi'n sydyn.

Lle mae Cysylltwyr MTP yn cael eu Defnyddio

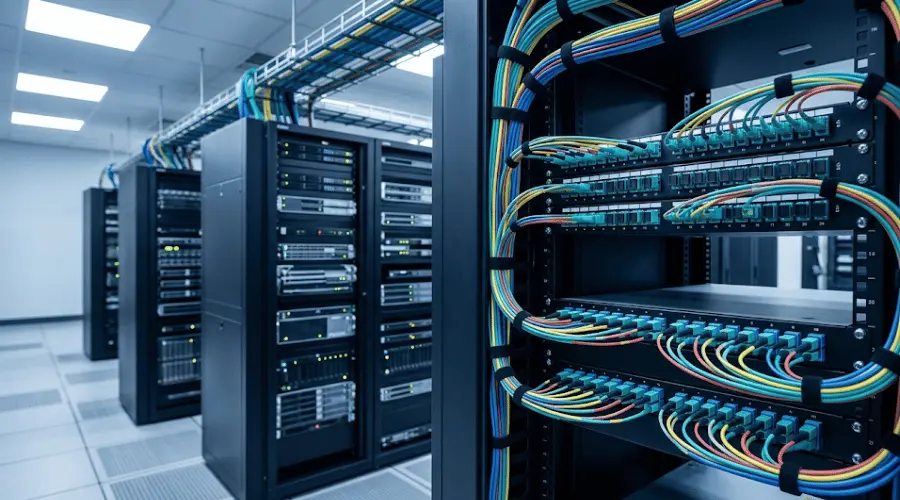

Canolfannau Data ac Isadeiledd Cwmwl

Cysylltwyr MTP yw'r rhyngwyneb aml-ffibr safonol mewn canolfannau data sydd wedi'u hadeiladu ar gyfer graddfa. Maent yn galluogi defnydd cyflym o gysylltiadau ffibr dwysedd uchel rhwng switshis, gweinyddwyr a storfa - sy'n cefnogi'r symudiadau cyflym, yr ychwanegiadau a'r newidiadau y mae amgylcheddau cwmwl a chydleoli yn galw amdanynt. Mewn-saernïaeth dail asgwrn cefn, mae ceblau boncyff MTP yn ffurfio asgwrn cefn, gydaModiwlau casét MTPdarparu'r trosglwyddiad i borthladdoedd deublyg LC ar ymyl yr offer.

Asgwrn Cefn a Cheblau Strwythuredig

Mewn rhwydweithiau menter a champws, mae gwasanaethau MTP yn symleiddio rhediadau ffibr asgwrn cefn rhwng ystafelloedd telathrebu, prif fframiau dosbarthu, a chabinetau offer. Mae un boncyff MTP ffibr 12 neu 24{-ffibr yn disodli'r hyn a fyddai fel arall yn chwech neu ddeuddeg rhediad deublyg unigol, gan leihau tagfeydd hambwrdd cebl ac amser gosod. I gael cymhariaeth ymarferol rhwng ceblau dwysedd uchel MTP a cheblau dwysedd uchel seiliedig ar LC, gweler einCanllaw dwysedd LC yn erbyn MTP/MPO.

Ymfudiad Cyflym -High: 40G, 100G, 400G, a Thu Hwnt

Un o'r dadleuon cryfaf dros seilwaith MTP yw parodrwydd ar gyfer mudo. Gall system boncyff a chasét MTP sydd wedi'i dylunio'n dda gefnogi trawsnewidiadau asgwrn cefn 10G i 40G, 40G a 100G i 400G gydag ychydig iawn o newidiadau haen ffisegol - yn aml dim ond cyfnewid y modiwl casét a'r trosglwyddydd cefn wrth adael y modiwl casét a'r trosglwyddydd cefn yn eu lle. Ar gyfer cynllunio timaumodd-unig yn erbyn penderfyniadau amlfoddar gyfer{0}}cynnal cyflymder yn y dyfodol, y cysylltydd MTP yw'r enwadur cyffredin ar draws y ddau fath o ffibr.

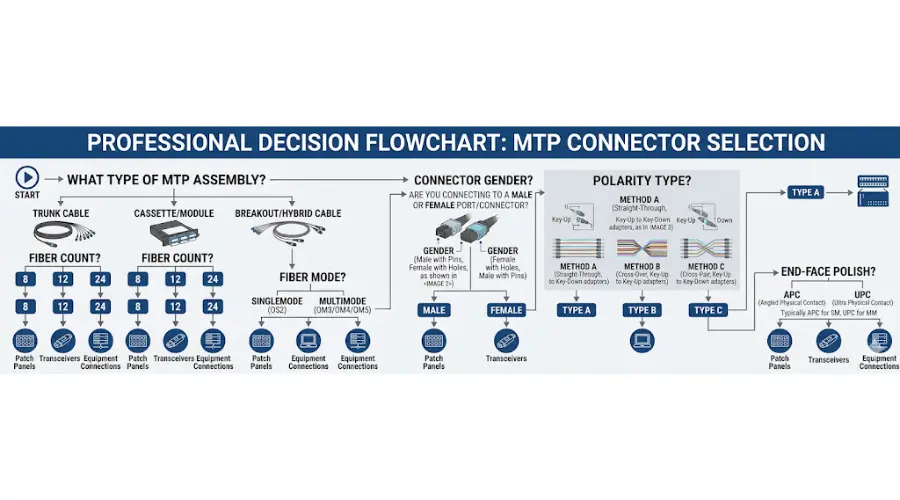

Sut i Ddewis y Cysylltydd MTP Cywir

Nid yw dewis MTP yn benderfyniad unigol - mae'n gyfres o ddewisiadau cysylltiedig sy'n gorfod alinio â chynllun cyffredinol y sianel. Dyma ddilyniant ymarferol.

Cam 1: Cydweddwch y Cyfrif Ffibr â'r Opteg

Dechreuwch gyda'r transceiver. Mae modiwl 40G SR4 QSFP+ yn defnyddio 8 ffibr (4 Tx + 4 Rx). Mae 100G SR4 QSFP28 hefyd yn defnyddio 8 ffibr. Mae 400G SR8 QSFP-DD yn defnyddio 16 ffibr. Mae dewis y cyfrif ffibr anghywir yn golygu naill ai gwastraffu ffibrau neu - waeth - peidio â chael digon o ffibrau gweithredol i'r opteg weithredu. Os ydych chi'n defnyddio boncyffion 12-ffibr gydag opteg 8-ffibr, gwyddoch pa 4 ffibr sy'n dywyll a chynlluniwch eich mapio casét yn unol â hynny.

Cam 2: Gwirio Rhyw Cysylltwyr ar Bob Pwynt

Mapiwch bob cysylltiad yn y ddolen: porthladd transceiver, llinyn patsh, panel addasydd, pen cebl cefnffyrdd, porthladd casét. Ar bob pwynt paru, rhaid i un ochr fod yn wrywaidd (wedi'i phinio) a rhaid i'r ochr arall fod yn fenywaidd (heb ei phinio). Mae gwallau archebu yma ymhlith y - gwallau maes - mwyaf cyffredin a mwyaf costus mewn gosodiadau MTP.

Cam 3: Dewiswch a Clowch y Dull Polaredd

Dewiswch Math A, B, neu C ar gyfer y gosodiad cyfan. Peidiwch â chymysgu dulliau. Sicrhewch fod pob cydran yn y sianel - boncyff, casét, addasydd, llinyn clwt - yn dilyn yr un cynllun polaredd. Dogfennwch ef a'i gyfleu i bob tîm sy'n ymwneud â gosod.

Cam 4: Dewiswch Modd Sengl neu Amlfodd

Rhaid i'r math o ffibr gyd-fynd â'r opteg a'r pellter cymhwyso. Mae -dolenni canolfan ddata cyrhaeddiad byr (llai na 100 metr) fel arfer yn defnyddio OM3 neu OM4ffibr amlfodd. Yn gyffredinol mae angen-dolenni pellter hirach, asgwrn cefn y campws, a chysylltiadau blaen-haul/backhaulffibr -modd sengl. Mae'r dewis hwn hefyd yn effeithio ar wyneb pen y cysylltydd - mae'n bosibl y bydd angen sglein APC ar ddolenni modd sengl mewn rhai rhaglenni penodol.

Cam 5: Penderfynwch ar y Math Cynulliad - Cefnffordd, Casét, neu Breakout

Nid yw pob cyswllt MTP yn cael ei ddefnyddio yr un ffordd. Mae'r tri phrif fath o gynulliad yn cyflawni rolau gwahanol:

• Cebl cefnffyrdd MTP- Cynulliad MTP-i-MTP a ddefnyddir ar gyfer cysylltedd asgwrn cefn rhwng paneli clwt neu ardaloedd dosbarthu. Ar gael mewn gwahanol gyfrifau ffibr a hydoedd. GwelCortynnau clwt MTP/MPOam enghreifftiau.
• Modiwl casét MTP- Clostir sydd wedi'i derfynu gan ffatri sy'n torri allan rhyngwyneb MTP i borthladdoedd deublyg LC neu SC lluosog. Mae casetiau yn hanfodol mewn systemau ceblau strwythuredig lle mae offer yn defnyddio cysylltwyr deublyg ond mae asgwrn cefn yn seiliedig ar MTP-.
• Cebl torri allan MTP (harnais).-Cynulliad ffan-allan sy'n rhannu un cysylltydd MTP yn gysylltwyr deublyg unigol (LC fel arfer). Ceblau breakout fel yMPO{0}}i-LC 12-ffibr harnaisyn cael eu defnyddio lle mae ffan uniongyrchol{0}}allan yn cael ei ffafrio dros ddull sy'n seiliedig ar gasét.

Mae'r penderfyniad hwn yn effeithio ar ymarferoldeb presennol a scalability yn y dyfodol. Mae dull sy'n seiliedig ar gasét yn haws i'w ail-ffurfweddu yn ystod mudo cyflym. Gall ymagwedd sy'n seiliedig ar doriad allan gynnig colled mewnosod is yn fyr, dolenni pwyntio at{5}}bwyntio.

Camgymeriadau Prynu a Gosod MTP Cyffredin

Dryslyd rhwng y Rhywiau a'r Polaredd

Rhyw (gwrywaidd yn erbyn benyw) sy'n pennu paru corfforol. Mae polaredd (A, B, C) yn pennu mapio llwybr signal. Maen nhw'n perthyn - mae'r ddau yn cynnwys cyfeiriadedd cysylltydd - ond nid ydynt yn gysyniadau ymgyfnewidiol. Mae gorchmynion sy'n drysu'r ddau yn aml yn arwain at gydrannau sy'n ffitio'n gorfforol ond sy'n cynhyrchu dolenni wedi'u torri'n rhesymegol.

Gan dybio bod Connectors MTP yn Disodli LC neu SC yn Uniongyrchol

Nid yw cysylltydd MTP yn plygio i mewn i borthladd LC neu SC. Maent yn rhyngwynebau sylfaenol wahanol. I gysylltu asgwrn cefn MTP i offer sy'n defnyddio dwplecsCysylltwyr LC, mae angen dyfais pontio arnoch: naill ai modiwl casét, cebl torri allan, neu banel addasydd. Mae hepgor y cam hwn yn arolygiaeth cynllunio rhyfeddol o gyffredin.

Anwybyddu Diwedd{0}}Archwilio Wyneb a Glanhau

Mae cysylltwyr ffibr lluosog yn sensitif iawn i halogiad oherwydd bod creiddiau ffibr lluosog yn cael eu hamlygu ar un wyneb ferrule. Yn ôl yCanllaw cysylltydd MPO Fluke Networks, gall hyd yn oed gronynnau bach ar wyneb diwedd MTP effeithio ar sianeli lluosog ar yr un pryd, a gall malurion rhydd fudo i'r parth craidd yn ystod paru. Mae -broses arolygu safonol y diwydiant yn dilynIEC 61300-3-35, sy'n pennu meini prawf glendid ar gyfer ffurelau aml-ffibr ac yn argymell archwilio'r arwyneb ffurwl cyfan cyn asesu parthau ffibr unigol.

Archebu'r Cyfrif Ffibr Anghywir

Gall cysylltydd MTP 12-ffibr a chysylltydd MTP 8-ffibr ddod o'r un teulu cynnyrch, ond nid ydynt yn ymgyfnewidiol mewn dyluniad cyswllt penodol. Rhaid i'r cyfrif ffibr gyd-fynd â chyfrif lôn weithredol y trosglwyddydd a'r cynllun torri allan. Pan fyddwch yn ansicr, aliniwch y cyfrif ffibr â'r daflen ddata traws-dderbynnydd - nid â'r hyn a ddefnyddiwyd gan y prosiect diwethaf.

Sut i lanhau a chynnal cysylltwyr MTP

Nid yw glanhau yn ddewisol mewn rhwydweithiau ffibr, ac mae'n arbennig o hanfodol mewn systemau aml-ffibr lle gall un ffurwl budr ddiraddio 12 neu 24 sianel ar unwaith. Am arweiniad manwl, cyfeiriwch at eincanllawiau glanhau a chynnal a chadw ffibr optig.

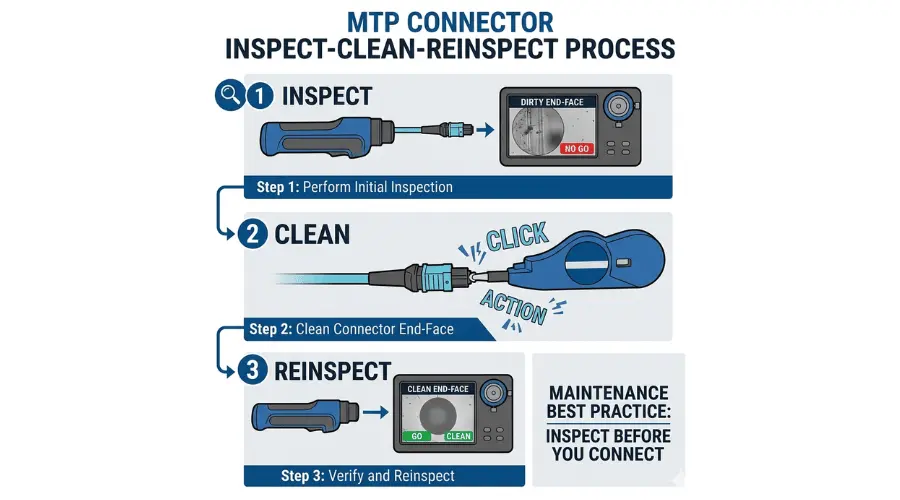

Y Broses Archwilio{0}Glanhau-Ailarolygu

Mae'r arfer gorau a dderbynnir - a argymhellir gan IEC 61300-3-35 ac a atgyfnerthwyd gan wneuthurwyr offer profi mawr - yn dilyn tri cham:

1. Archwiliowyneb diwedd y cysylltydd o dan chwyddhad cyn paru. Ar gyfer cysylltwyr MTP, mae hyn yn golygu archwilio'r ffurwl hirsgwar cyfan yn gyntaf, yna archwilio wynebau diwedd ffibr unigol mewn parthau A (craidd) a B (cladin).
2. Glanyr wyneb diwedd gan ddefnyddio teclyn glanhau a ddyluniwyd yn benodol ar gyfer geometreg ferrule MTP/MPO. Nid yw glanhawyr ffibr sengl safonol yn gorchuddio -wyneb wyneb llawn cysylltydd aml-ffibr.
3. Ailarolyguar ôl glanhau i gadarnhau bod halogiad wedi'i ddileu. Gall sgipio ailarolygiad adael gronynnau sy'n trosglwyddo i'r cysylltydd paru yn ystod cysylltiad.

Pam Mae Halogiad yn Taro'n Anos mewn-Dolenni Ffibr Aml

Gyda chysylltydd LC deublyg, mae halogiad yn effeithio ar un ffibr. Gyda chysylltydd MTP 12-ffibr, gall gronyn sengl yn y lleoliad anghywir achosi pigau colled mewnosod, colled dychwelyd uchel, neu wallau ysbeidiol ar draws sianeli lluosog. Mewn cysylltydd 24-ffibr, mae'r risg yn dyblu. Dyma pam mae canolfannau data sy'n dibynnu ar seilwaith MTP yn buddsoddi mewn cwmpasau arolygu MTP awtomataidd sy'n darparu canlyniadau llwyddo/methu fesul maen prawf IEC 61300-3-35 - mae arolygu â llaw ar draws 12 neu 24 o wynebau pen ffibr yn rhy araf ac yn rhy anghyson o ran maint.

FAQ Am Connectors MTP

A yw MTP yr un peth â MPO?

Ddim yn union. MPO yw'r fformat cysylltydd aml-ffibr generig a ddiffinnir gan IEC 61754-7 a TIA-604-5. Mae MTP yn fersiwn perfformiad uchel o'r cysylltydd MPO a wnaed gan US Conec, gyda gwelliannau peirianyddol ar gyfer colled mewnosod is, gwell gwydnwch mecanyddol, a thai symudadwy. Mae cysylltwyr MTP yn gwbl rhyng-gysylltiedig â chysylltwyr MPO safonol.

A all dau gysylltydd MTP gwrywaidd baru'n uniongyrchol?

Mae angen un cysylltydd gwrywaidd (wedi'i binio) ac un cysylltydd benywaidd (heb ei binio) ar gyfer paru MTP cywir. Bydd pinnau tywys dau gysylltydd gwrywaidd yn gwrthdaro, gan wneud paru yn amhosibl a pheryglu difrod pin.

A yw cysylltwyr MTP yn gydnaws ag LC neu SC?

Ddim yn uniongyrchol. Mae MTP ac LC/SC yn fformatau cysylltydd gwahanol. Er mwyn trosglwyddo rhyngddynt, mae angen modiwl casét, cebl ymneilltuo, neu banel addasydd sy'n darparu'r MTP-i-drosi deublyg.

Pa un sy'n well ar gyfer ceblau dwysedd uchel - MTP neu LC deublyg?

Ar gyfer ceblau asgwrn cefn a chefnffyrdd lle mae dwysedd ffibr a chyflymder lleoli yn bwysig, MTP yw'r opsiwn mwyaf effeithlon yn gyffredinol. Mae Duplex LC yn parhau i fod y safon ar ymyl yr offer, lle mae angen cysylltiadau porthladd unigol. Yn y rhan fwyaf o gynlluniau canolfannau data, defnyddir y ddau gyda'i gilydd - MTP yn asgwrn cefn, LC yn y rhyngwyneb offer. Am gymhariaeth fanwl, gweler einCanllaw LC yn erbyn MTP/MPO.

Pryd ddylwn i ddefnyddio APC yn lle UPC ar gysylltydd MTP?

Defnyddiwch APC pan fydd y rhaglen angen adlewyrchiad cefn isel iawn - fel arfer mewn systemau analog un modd, CATV, PON, a -dolenni pellter hir penodol. Ar gyfer y rhan fwyaf o gymwysiadau canolfan ddata amlfodd, mae UPC yn safonol. Peidiwch byth â chymysgu cysylltwyr APC ac UPC yn yr un pâr paru.

Pa gyfrif ffibr ddylwn i ei ddewis ar gyfer ceisiadau 400G?

Mae'n dibynnu ar y math o drawsgludwr. 400Mae opteg G SR8 a DR8 angen 16 ffibr gweithredol (8 Tx + 8 Rx), gan bwyntio at gysylltydd MTP 16-ffibr. 400Mae G DR4 yn defnyddio 8 ffibr, yn cynnal MTP 8-ffibr. Cadarnhewch y cyfrif ffibr bob amser yn erbyn taflen ddata'r modiwl transceiver.

Pa mor aml y dylid glanhau cysylltwyr MTP?

Yr arfer gorau yw archwilio a glanhau (os oes angen) bob tro y caiff cysylltydd ei baru - cyn pob cysylltiad. Mewn amgylcheddau gyda chyfraddau ailgysylltu uchel (labordy, prawf, trawsgysylltu-ardaloedd), mae'r ddisgyblaeth hon yn lleihau amser datrys problemau yn uniongyrchol a methiannau cyswllt.

Casgliad

Nid dim ond plwg aml-ffibr yw cysylltydd MTP ond mae'n gydran lefel system y mae ei pherfformiad yn dibynnu ar gael penderfyniadau rhyngberthnasol lluosog yn gywir: cyfrif ffibr, rhyw, dull polaredd, math o ffibr, sglein wyneb diwedd, a math o gydosod. Rhaid i bob un o'r dewisiadau hyn alinio â'r trosglwyddydd, dyluniad y sianel, a map ffordd mudo'r cyfleuster.

Mae'r gosodiadau MTP mwyaf dibynadwy yn dechrau gyda phensaernïaeth ddolen wedi'i dogfennu - o drosglwyddydd i drosglwyddydd - cyn archebu unrhyw gydrannau. Mae'r ddisgyblaeth sengl honno'n atal mwyafrif y gwallau maes: rhyw anghywir, polaredd anghydnaws, cyfrif ffibr anghydnaws, ac wynebau pen halogedig sy'n diraddio sianeli lluosog ar unwaith.

Os ydych chi'n cynllunio seilwaith ffibr sy'n seiliedig ar MTP-, archwiliwch ein hystod lawn oCysylltwyr MPO/MTP, Cortynnau clwt MTP, aAddasyddion MTPi ddod o hyd i'r cydrannau cywir ar gyfer eich dyluniad cyswllt penodol.
