Sut i Sblesio Pigtails Ffibr mewn Panel Clytiau: Gweithdrefn, Meini Prawf Pasio a Therfynau Derbyn

Nid yw'r rhan fwyaf o'r hyn sy'n cyrraedd ein desg geisiadau yn broblem splicing. Mae'n broblem prynu neu gynllunio a ddaeth i'r amlwg dim ond ar ôl i'r criw sefyll wrth y sblicer gyda chebl wedi'i agor yn barod. Mae tri siec yn cymryd deng munud ac yn cael gwared ar bron pob un ohonynt.

Mae tri dull methiant yn cyfrif am y rhan fwyaf o'r cwynion pigtail a dychweliadau rydym yn ymdrin â nhw, a phenderfynir ar y tri cyn i unrhyw un agor cebl: panel a archebwyd fel siasi terfynu uniongyrchol pan dybiwyd y dyluniad hambyrddau sbleis, set pigtail amlfodd a archebwyd yn erbyn boncyff modd sengl oherwydd bod y gorchymyn yn cyfeirio at liw siaced yn hytrach na'r print cebl, a 0.9 mm o goesau cau dim tray yn lle'r coesau ar sail pris hirach nes bod y tray ar sail pris yn cael ei ddisodli gan drai hirach. pinsio. Nid oes modd trwsio'r un o'r tri gyda sbleisiwr gwell.

Mae dewis panel yn benodol yn benderfyniad prynu a wneir wythnosau cyn i unrhyw un agor cebl, a dyna pamdewis sbleis-panel clwt parod neu ODFyn perthyn i'r cynllun sbleis. Mae cydweddoldeb modd yr un math o benderfyniad: ygwahaniaeth rhwng-modd-adeiladu pigtail sengl ac amlfoddyn cael ei osod ar y cam archebu, nid ar yr hambwrdd.

Dadl gweithgynhyrchu yw'r achos dros derfynu pigtail, nid dadl hwylustod. Mae geometreg wyneb pen Ferrule, sy'n golygu radiws crymedd, gwrthbwyso apex ac uchder ffibr, wedi'i osod ar offer caboli sy'n rhedeg dwsinau o gysylltwyr ar y tro o dan bwysau rheoledig a dilyniant ffilm.

Yr hyn y gallwn ei ddatgan yn union yw'r fanyleb a'r broses y tu ôl iddi. Mae pob cynulliad a derfynwyd ar ein llinell yn mynd heibio-archwiliad wyneb, mesur colled mewnosod, mesur colled dychwelyd, parhad, gwirio polaredd a chadarnhad dilyniant lliw- cyn pacio. Mae'r terfynau manyleb modd sengl yn Llai na neu'n hafal i golled mewnosod 0.2 dB ac yn Fwy na neu'n hafal i golled dychwelyd 50 dB ar gyfer UPC, Llai na neu'n hafal i 0.3 dB ac Yn fwy na neu'n hafal i 60 dB ar gyfer APC. Mae'r rhain yn nenfydau sydd wedi'u cynnwys yn y fanyleb cynnyrch yn hytrach na chyfartaledd maes honedig. Mae'r dosbarthiad mesuredig yn perthyn i'r cofnod swp sy'n cael ei anfon gyda'r archeb, a byddwn yn anfon adroddiad swp dienw gyda thonfedd prawf a math o offeryn ar gais, oherwydd mae dosbarthiad y gallwch ei archwilio yn werth mwy na nifer a ddyfynnwyd mewn paragraff blog.

Gall cysylltydd maes-caboledig gyrraedd y rhifau hynny. Yr hyn na all ei wneud yw eu cyrraedd yn gyson, cysylltydd ar ôl cysylltydd, ar do ym mis Gorffennaf gyda phwch caboli â llaw a dim interferometer. Y cysondeb hwnnw yw'r holl reswm am ffatri -terfynu pigtail ffibr i'r boncyff yn terfynu'r boncyff yn uniongyrchol. Y cefndir arar gyfer beth y defnyddir pigtail ffibr ar draws FTTH, ODF ac adeiladu canolfannau datayn cwmpasu ochr y gydran. Mae'r erthygl hon yn aros ar y weithdrefn.

Unwaith y bydd cymhwysedd sylfaenol wedi'i sefydlu, mae cyflwr traul yn dod yn ffynhonnell drifft ailadroddadwy mewn canlyniadau sbleis. Nid yw'r signal arsylladwy yn un uniad drwg. Mae'n duedd: amcangyfrif o golled yn dringo'n raddol trwy ail hanner hambwrdd, neu ongl hollt yn diraddiol ar draws tri chymal yn olynol. Pan welwch y naill neu'r llall, stopiwch a gwiriwch leoliad y llafn a'r cyfrif arc cyn i chi newid unrhyw beth am eich techneg.

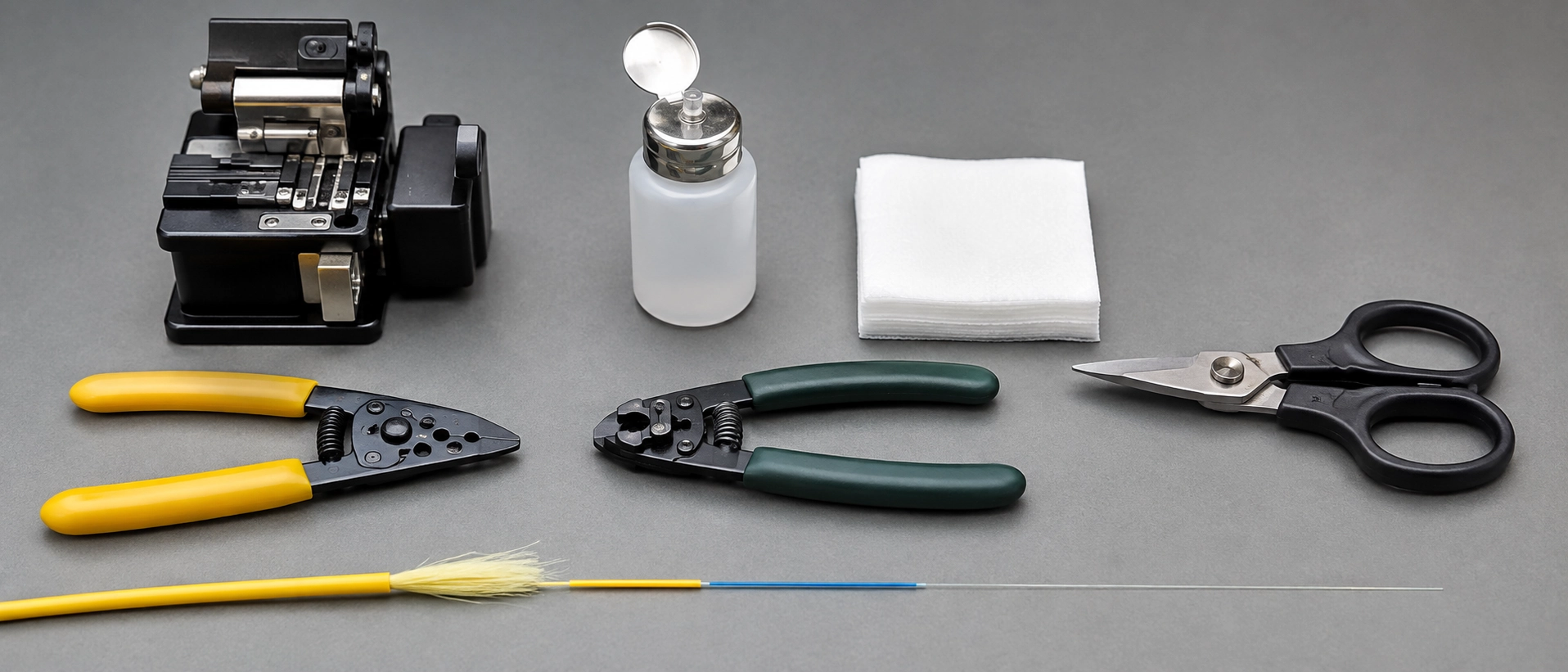

Mae'r tabl isod yn rhestru'r hyn sydd ei angen ar y fainc ac, yn fwy defnyddiol, pan fydd pob eitem yn peidio â bod yn ddibynadwy, gyda'r awdurdod y mae pob ffigur yn dibynnu mewn gwirionedd.

Mae'n werth nodi un manylyn yn blaen oherwydd ei fod yn costio awr i'r criwiau pan fyddant yn ei wneud yn anghywir: mae'r llawes crebachu gwres yn mynd ar y ffibro'r blaenmae'r ffibr yn mynd i mewn i'r sblicer. Nid oes adferiad o gofio wedyn.

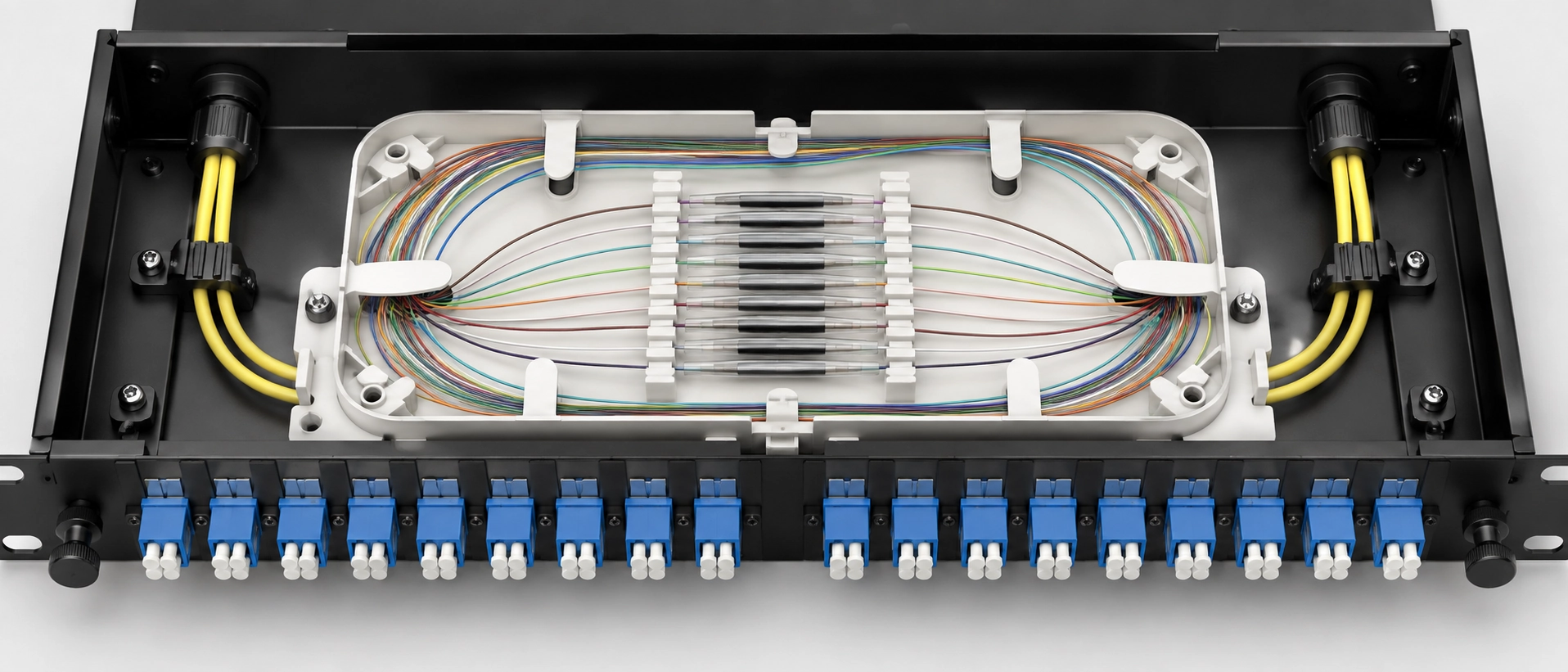

Dyma'r drefn weithio a ddefnyddir pan fyddwn yn asio -sleisio pigtails ffibr yn ystod treialon cwsmeriaid a chymhwyso sampl yn ein labordy cymwysiadau ein hunain, ar foncyff tiwb rhydd ffibr 12 a 24{10} i mewn i gaeau hambwrdd 1U a 2U gyda llewys amddiffyn 40 mm a 60 mm. Mae pob cam yn cynnwys maen prawf llwyddo a sbardun ail-wneud, oherwydd disgrifiad yn unig yw dilyniant heb bwyntiau barn. Mae'r un gorchymyn yn berthnasol i weithdrefn splicing pigtail un modd ar gyfer blychau terfynell FTTH, lle mai dim ond cyfrif yr hambwrdd a'r cyfrif ffibr sy'n newid.

Mae llinell weladwy, chwydd neu swigen yn golygu ail-hollti, nid ail-gynhesu.

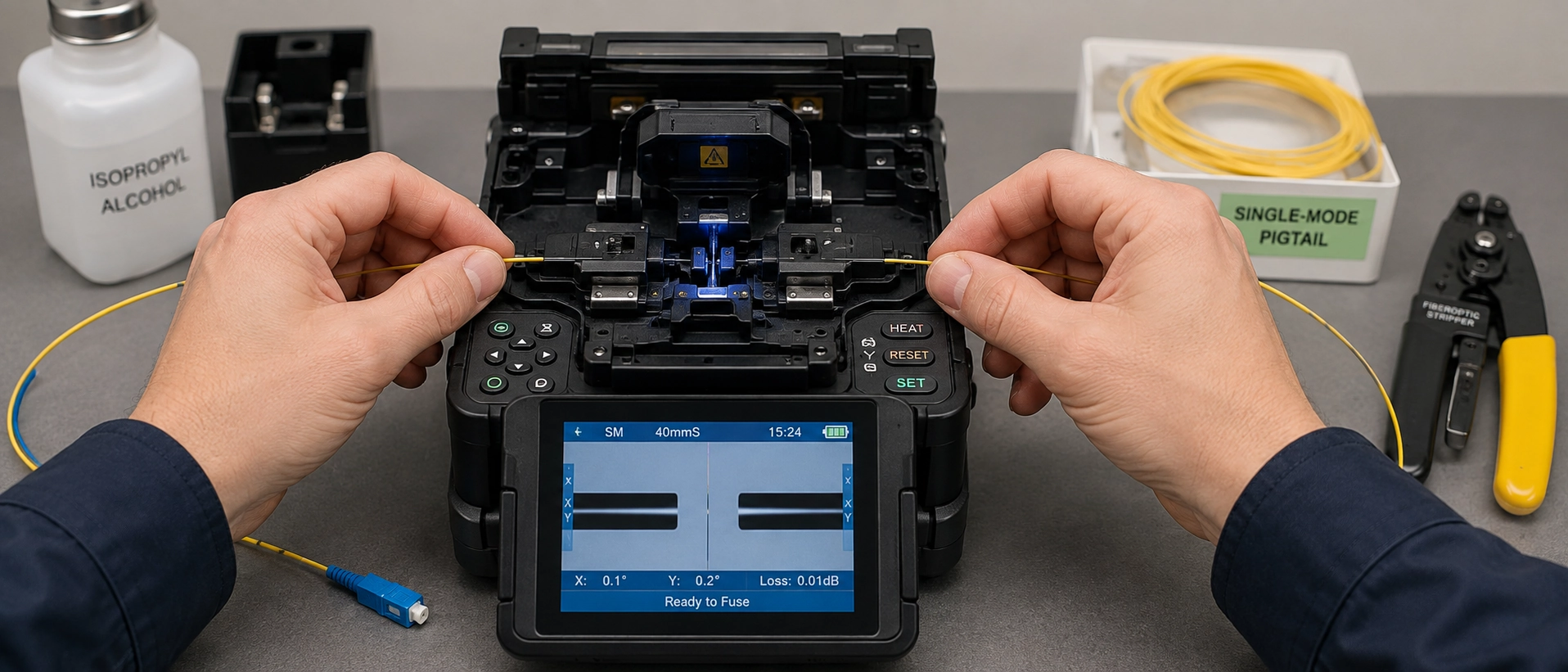

Mae dau bwynt beirniadaeth o fewn y dilyniant hwnnw yn haeddu pwyslais. Amcangyfrif a gynhyrchir gan ddadansoddiad delwedd yw amcangyfrif y sblicer yng ngham 8, nid mesuriad. Mae'n ardderchog ar gyfer penderfynu a ddylid ail-wneud cymal yn y fan a'r lle, ac nid yw'n dystiolaeth o dderbyn. Ac mae cam 10 wedi'i archebu'n fwriadol fel bod labelu yn rhagflaenu profion, oherwydd bod adroddiadau prawf na ellir eu holrhain i borth yn cael eu-gwaith cudd.

Dilyniant Lliw Pigtail Ffibr a Chywiro'r Polaredd y Tro Cyntaf

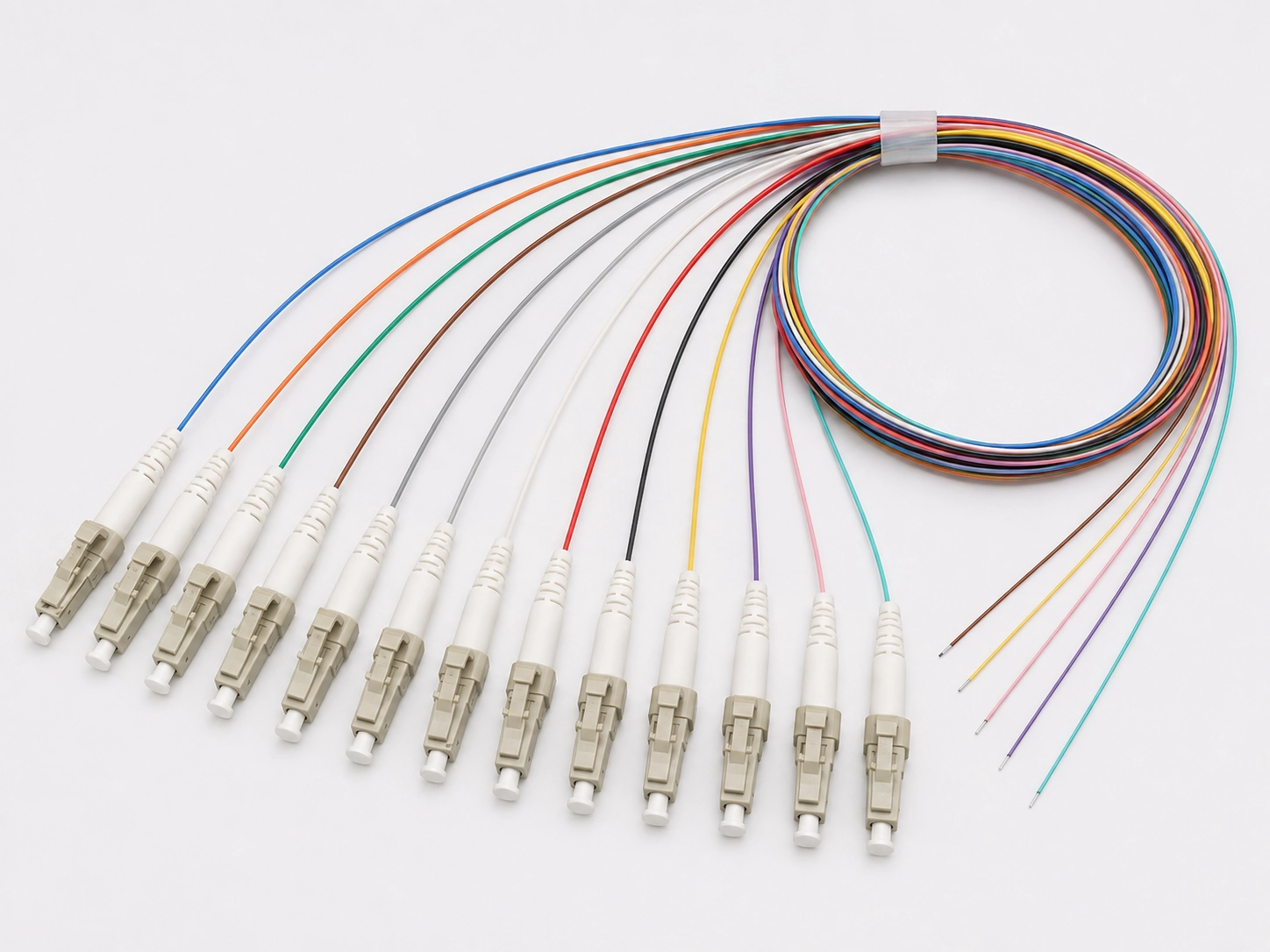

Adnabod lliw yw'r mecanwaith atal gwall rhataf yn y driniaeth, a dim ond pan fydd y set pigtail yn dilyn yr un confensiwn â'r boncyff y mae'n gweithio. Mae'r dilyniant safle deuddeg- a nodir yn ANSI/TIA-598-D yn rhedeg glas, oren, gwyrdd, brown, llechi, gwyn, coch, du, melyn, fioled, rhosyn, dŵr, gyda cheblau uwchlaw deuddeg ffibr yn ailadrodd y dilyniant fesul tiwb byffer ac yn ychwanegu marc olrhain.



Dylai unrhyw un sy'n gweithio allan sut i osod pigtail 12-ffibr mewn panel clwt drin y set lliw fel eitem fanyleb yn hytrach na chyfleustra maes. Mae dau rybuddiad yn berthnasol. Nid yw confensiynau IEC a TIA yn cytuno ym mhob safbwynt, felly mae angen i adeiladwaith sy'n cymysgu cebl o un confensiwn â chynffonau o un arall gael ei ysgrifennu i lawr y mapio cyn ei rannu yn hytrach na'i ddarganfod yn ystod y profion. A'r confensiwn sy'n cyrraedd yw'r un a enwir gan yr archeb brynu. Rydym yn cyflenwiSetiau pigtail 12-liwi'r naill ddilyniant neu'r llall, sy'n golygu bod y penderfyniad yn cael ei wneud yn RFQ, nid ar yr hambwrdd.

Defnyddiwch 0.1 dB fesul uniad fel y targed gweithio pan fyddwch yn sbeisio pigtails ffibr, a disgwyliwch sbleser aliniad craidd modern ar wydr un modd glân i lanio ymhell oddi tano. Fodd bynnag, mae derbyn contract yn dilyn manyleb y prosiect a'r argraffiad y mae'n ei enwi, nid y paragraff hwn. Mae tri throthwy yn cylchredeg, maent yn dod o ddogfennau o awdurdod gwahanol iawn, ac mae ffeil y prosiect yn penderfynu pa un sy'n berthnasol.

Y rheol ymarferol sy'n dilyn: mae manyleb y prosiect yn rhagori ar bob ffigur generig yn y tabl hwn, gan gynnwys ein rhai ni. Lle mae'r ddau yn gwrthdaro, mae'r fanyleb yn ennill ac mae'r ddadl drosodd.

Y lledaeniad rhwng 0.3 dB a 0.05 dB yw lle mae anghydfodau derbyn yn byw, a rhifyddeg yw'r rheswm. Ychydig iawn o elw sydd gan gyswllt PON sy'n cario cymhareb hollti uchel ar ôl ar ôl colli holltwr, parau cysylltwyr a gwanhau llwybr, felly mae pob glaniad ar y cyd ar 0.15 dB yn lle 0.05 dB yn gyllideb wario y bydd angen nod yn y dyfodol. Ar rediad LAN masnachol 90-metr, mae'r un cymal yn amherthnasol.

Un darn arall o rifyddeg, wedi'i nodi'n ofalus. Mewn-cyllideb achos gwaethaf a gyfrifir ar werthoedd uchaf a ganiateir y safon, mae'r pâr cysylltydd paru ar 0.75 dB yn defnyddio mwy na dwywaith yr hyn y mae sbleis yn ei wneud ar 0.3 dB, felly rhyngwyneb y cysylltydd, nid yr uniad ymasiad, yw'r eitem llinell fwy. Mae cydrannau go iawn fel arfer yn perfformio'n llawer gwell na'r naill nenfwd neu'r llall, a dyna'n union pam mae pen cysylltydd pob pigtail ffibr rydyn ni'n ei anfon yn cael ei fesur yn hytrach na'i dybio.

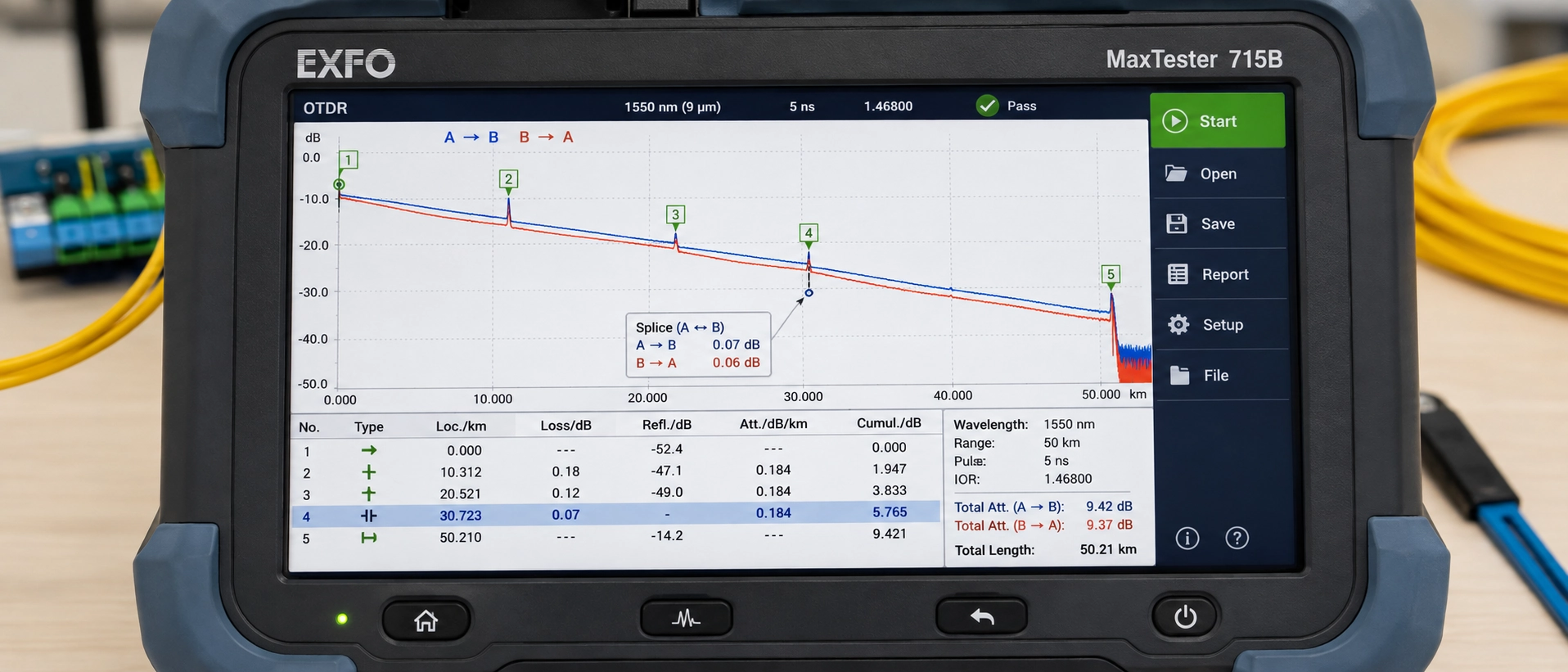

Mae dwy haen brofi yn bodoli pan fyddwch yn ardystio sbleisiau pigtail ffibr, ac nid ydynt yn ymgyfnewidiol. Mae Haen 1 yn ardystiad colled mewnosod gyda set prawf colled optegol, a dyna sy'n ardystio'r cyswllt. Haen 2 yw nodweddu OTDR, ac mae'n ddiagnostig. Mae olion sy'n dangos pob sbleis o dan 0.05 dB yn dystiolaeth ddefnyddiol ac nid yw'n cymryd lle canlyniadau Haen 1.

Mae'r ail reol yn dal mwy o griwiau na'r gyntaf. Rhaid mesur colled sbleis OTDR o'r ddau gyfeiriad a'i gyfartaleddu. Dyma'r dull mesur yr adeiledir y driniaeth arno, ac nid yw canlyniadau cyfeiriad sengl ar ddolen sy'n cynnwys ffibr annhebyg yn ddim ond anfanwl, maent yn anghywir mewn cyfeiriad rhagweladwy (Corning). Sy'n dod â ni at y darlleniad sy'n gwneud i dechnegwyr da ail-wneud cymalau da.

Nid yw OTDR yn mesur colled sbleis ar gymal pigtail ffibr. Mae'n mesur backscatter ar y naill ochr i ddigwyddiad ac yn awgrymu colled o'r gris. Pan fydd gan y ddau ffibr ddiamedrau maes modd gwahanol, mae eu cyfernodau backscatter yn wahanol, ac mae'r cam a gasglwyd wedi'i halogi gan y gwahaniaeth hwnnw.

Wedi'i fesur o'r -ochr MFD mwy tuag at y lleiaf, mae'r offeryn yn adrodd ar gynnydd ymddangosiadol, sy'n golygu pŵer na all fodoli. O'i fesur y ffordd arall, mae'n adrodd am golled chwyddedig. Mae cyfartaleddu'r ddau gyfeiriad yn dileu'r arteffact ac yn gadael y ffigwr go iawn.

Nid yw cymhariaeth lefel categori yn ddigon o dystiolaeth o wahaniaeth maes modd, a dyma lle mae'r rhan fwyaf o esboniadau maes yn mynd o chwith. Mae ITU-T yn gofyn am MFD enwol a goddefiant i gael eu datgan ar 1310 nm o fewn ystod a ganiateir, ac mae'r ystodau a ganiateir ar gyfer{-modd a thro-categorïau sengl safonol yn gorgyffwrdd (ITU-T G.652). Nid yw'r gorgyffwrdd yn ddamcaniaethol: mae Corning's SMF-28 Ultra yn datgan 9.2 ± 0.4 μm ar 1310 nm tra'n cydymffurfio'n llawn â G.652.Dayn fwy na'r gofyniad tro G.657.A1, felly "ffibr G.657" yn dweud dim byd wrthych ar ei ben ei hun am y maes modd yr ydych yn splicing i mewn. Mae dyluniadau ansensitif tro eraill, yn enwedig yng nghategorïau B, yn is.

Felly nid y rheol weithredol yw "disgwyl ennillwr pryd bynnag y bydd G.657 yn cwrdd â G.652". Mae'n: darllen y MFD enwol datganedig ar y ddwy daflen ddata, y ceblau cefnffyrdd a'r pigtail's, a disgwyl anghymesuredd cyfeiriadol pan fydd y ddau werth datganedig yn wahanol yn ystyrlon. Bydd enwau categorïau yn eich camarwain, ni fydd taflenni data. Dyma pam yr ydym yn argraffu gradd ffibr, G.652D, G.657A1 neu G.657A2, ar y fanyleb pigtail, a pham mae gofyn i gyflenwr am y MFD datganedig yn gwestiwn rhesymol yn hytrach nag un pedantig.

Defnyddiwch sbleis-ar gysylltwyr yn lle pigtails ffibr pan mai lleoliadau hambwrdd, yn hytrach na cholled optegol neu gost uned, yw'r cyfyngiad rhwymol. Nid oes angen llewys diogelu allanol na safle daliwr ar gysylltwyr i'w storio (Rhwydweithiau Llyngyr), ac mewn lloc 1U gyda hambwrdd eisoes yn cario cyflenwad llawn o uniadau, mae hynny'n bendant.

Mae'r ffin yn rhedeg y ffordd arall o dan bedwar amod: mae gofod panel yn ddigonol, mae cost fesul terfyniad yn fater o gyfaint, efallai y bydd angen i ryngwyneb y cysylltydd newid yn ddiweddarach yn oes y gwaith, neu rydych chi am i ddiwedd y cysylltydd fod yn eitem ffatri wedi'i phrofi gyda ffigurau colled wedi'u dogfennu yn hytrach na maes-cynhyrchwyd un.

Mae tair sefyllfa lleoli yn gwneud y pigtail ffibr yn erbyn sbleis-ar benderfyniad cysylltydd mewn panel clwt concrid. Mewn cabinet FTTH neu flwch terfynell, pigtails yw'r llwybr a ffefrir pan fydd y blwch yn cludo gyda hambwrdd annatod, mae'r cyfrif deiliad yn gorchuddio'r cyfrif ffibr gydag o leiaf un safle sbâr, hyd y llawes rydych chi'n ei brynu mewn gwirionedd seddi yn y deiliad hwnnw, ac mae'r dyluniad yn galw am gysylltydd terfynu ffatri yn y porthladd. Newidiwch unrhyw un o'r rheini ac ail-redwch y gymhariaeth. Mewn ODF cludwr wrth fynedfa canolfan ddata, mae offer sy'n dod i mewn yn cael ei rannu'n gonfensiynol â phaneli wedi'u llwytho â chynffonau terfynedig ffatri ac mae'r bensaernïaeth yn tybio bod hambyrddau yn bodoli, felly mae unrhyw un sy'n gofyn sut i sbeisio pigtails ffibr mewn ODF yn gweithio y tu mewn i ddyluniad sydd eisoes wedi ateb y cwestiwn hwn. Mewn menter gywasgedig IDF lle mae panel 1U wedi'i nodi ar gyfer 48 ffibr, nid yw'r rhifyddeg yn cau'n aml, a'r dewis gwirioneddol yw rhwng amgaead dyfnach a sbleis-ar gysylltwyr. Mae'r fasnach honno i ffwrdd yr un peth ar ei hôl hicymharu panel clwt yn erbyn ODFyn y cam dylunio.

Mae p'un a yw'r rhifyddeg yn cau yn eich achos penodol yn dibynnu ar dri newidyn na all unrhyw erthygl gyffredinol eu cyflenwi: cynhwysedd deiliad eich hambwrdd, hyd y llawes amddiffyn rydych chi'n ei defnyddio, a'r llwybr llwybro o'r deiliad i'r addasydd. Anfonwch y model panel, cyfrif yr hambwrdd a'r cyfrif ffibr atom, a byddwn yn gweithio'r ffigurau slac a hyd yn erbyn y tri hynny ac yn anfon yn ôl hyd pigtail a dilyniant ffibr a argymhellir ar gyfer y lloc hwnnw, ynghyd â'r daflen waith mesur a ddefnyddiwyd gennym i gyrraedd yno.

Mae wyth llinell fanyleb yn pennu sut mae pigtail ffibr yn ymddwyn ar y fainc, ac mae pob un ohonynt yn ymddangos yn ddiweddarach naill ai fel cyflymder neu ail-weithio ar yr hambwrdd.

Mae dwy linell ddogfennaeth yn perthyn i'r un archeb brynu: fesul{0}}swp neu fesul-cofnodion prawf uned sy'n cwmpasu colled mewnosod a cholled dychwelyd, a thystysgrif cydymffurfio. Mae'r ddau yn gyflawniadau safonol ar ein hochr ni yn hytrach nag eithriadau, a dyna sy'n gwneud y sgwrs dderbyn yn fyr pan fydd canlyniadau OTDR y cwsmer ei hun yn cael eu hadolygu.

Os hoffech weld sut olwg sydd ar y ddogfennaeth honno cyn ymrwymo i gyflenwr, gofynnwch i ni am apigtail ffibr optig arferiadtaflen fanyleb ynghyd ag adroddiad prawf IL ac RL sampl o swp tebyg. Mae'n ffordd gyflymach o farnu gwneuthurwr nag unrhyw hawliad taflen ddata, gan gynnwys y rhai yn yr erthygl hon.
