Mewn anHollti FBT yn erbyn holltwr PLCcymhariaeth, nid yw'r naill dechnoleg na'r llall yn well yn awtomatig ar gyfer pob rhwydwaith ffibr. Fel arfer FBT yw'r opsiwn cyntaf i werthuso pan fydd prosiect angen cyfrif porthladd isel, ffenestr tonfedd ddiffiniedig neu raniad anghyfartal fel 10/90. Yn gyffredinol, PLC yw'r dewis cryfach ar gyfer hollti dwysedd cyfartal, uchel, cwmpas tonfedd eang a pherfformiad allbwn cyson mewn rhwydweithiau FTTH a PON.
Ni ddylai'r penderfyniad fod yn seiliedig ar enw'r dechnoleg na phris uned yn unig. Mae cyfrif porthladd, patrwm hollt, colled mewnosod mwyaf, unffurfiaeth, tonfeddi gweithredu, math o becyn, colled cysylltydd a'r gyllideb optegol gyflawn i gyd yn effeithio ar p'un a yw holltwr yn addas.
Gall darllenwyr sydd angen cyflwyniad ehangach adolygu hyn yn gyntafcanllaw i fathau hollti optegol ac egwyddorion gweithio. Mae'r adrannau isod yn canolbwyntio'n benodol ar sut mae dyluniadau FBT a PLC yn wahanol a sut i droi'r gwahaniaethau hynny yn ddetholiad amddiffynadwy.
FBT neu PLC: Canllaw Dewis Cyflym
| Gofyniad Prosiect | Technoleg i Werthuso yn Gyntaf | Rheswm |
|---|---|---|
| Rhaniad anghyfartal fel 5/95, 10/90 neu 20/80 | FBT | Mae cyplyddion FBT wedi'u cynllunio'n gyffredin ar gyfer dosbarthiad pŵer optegol anghymesur. |
| Hollt syml 1 × 2 ar donfedd diffiniedig | FBT neu PLC | Gall y ddau weithio; cymharu colled gwarantedig, lled band, pecyn a chyfanswm cost gosod. |
| Dosbarthiad cyfartal 1×8, 1×16, 1×32 neu 1×64 | CDP | Mae technoleg PLC yn addas iawn ar gyfer hollti cyfartal cryno, uchel ac unffurf. |
| Rhwydwaith FTTH yn cefnogi nifer o gynlluniau tonfedd PON | CDP | Mae cynhyrchion band eang PLC yn cael eu pennu'n gyffredin ar draws ystod gweithredu modd sengl eang. |
| Tap monitro sy'n gorfod cadw'r rhan fwyaf o bŵer ar y llwybr trwodd | FBT | Dim ond canran fach y gall cymhareb gyplu anghymesur ei chadw ar gyfer monitro. |
| Cabinet awyr agored neu gau | Gwasanaeth gorffenedig cymwys | Mae addasrwydd awyr agored yn dibynnu ar becynnu, selio, amddiffyn pigtail a chymhwyster, nid technoleg PLC neu FBT yn unig. |
| Pris cydran cychwynnol isaf | Cymhariaeth-brosiect penodol | Gall cysylltu, splicing caeau, gofod amgáu, gofynion prawf a llafur amnewid fod yn fwy na'r pris cydran noeth. |
Beth Mae Holltwr Optegol yn ei Wneud?
Mae holltwr optegol yn gydran goddefol sy'n dosbarthu pŵer optegol mewnbwn ymhlith dau neu fwy o ffibrau allbwn. Nid yw'n ymhelaethu, yn adfywio nac yn newid y signal yn electronig. Felly mae pob allbwn yn derbyn llai o bŵer optegol na'r mewnbwn, hyd yn oed pan nad oes gan y ddyfais ei hun golled gweithgynhyrchu.
Defnyddir holltwyr optegol mewn FTTH, GPON, XGS-PON, rhwydweithiau dosbarthu optegol, cysylltiadau monitro a systemau pwyntio amlbwynt eraill-i-. Gellir ysgrifennu cyfluniadau fel 1 × 2, 1 × 8 neu 2 × 16, lle mae'r rhif cyntaf yn nodi'r cyfrif mewnbwn a'r ail yn nodi'r cyfrif allbwn.
Y teleraucwplwraholltwrweithiau gorgyffwrdd. Gall cwplwr gyfuno neu rannu pŵer optegol, tra bod holltwr yn cael ei ddefnyddio'n gyffredin pan mai'r prif ddiben yw dosbarthu i sawl allbwn. I gael esboniad manylach o'r paramedrau a rennir gan y dyfeisiau hyn, gweler y canllaw hwn imanylebau cyplydd ffibr optig a hollti.

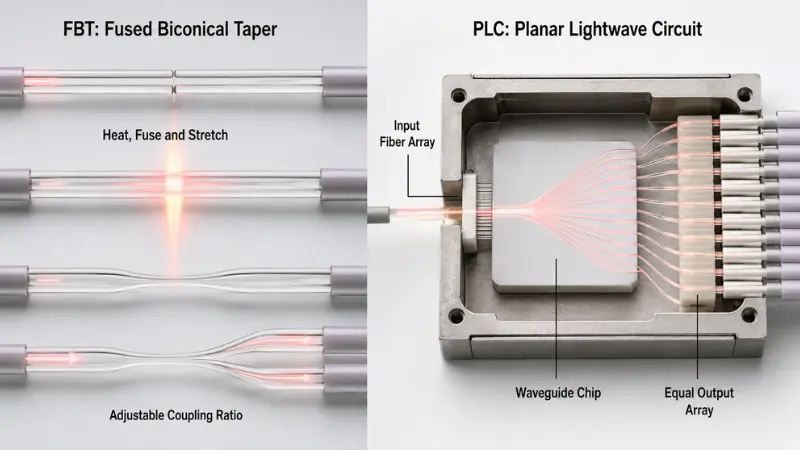

Sut mae holltwyr FBT a PLC yn Gweithio?
Technoleg Hollti FBT
Mae FBT yn sefyll amTapr Deuconig Ymdoddedig. Yn ystod gweithgynhyrchu, mae dau neu fwy o ffibrau optegol yn cael eu halinio, eu gwresogi, eu hasio a'u hymestyn i greu rhanbarth cyplu taprog. Mae'r broses weithgynhyrchu yn rheoli sut mae pŵer optegol yn trosglwyddo rhwng y ffibrau.
Oherwydd y gellir addasu'r cyplydd, mae dyfeisiau FBT yn arbennig o ddefnyddiol ar gyfer cymarebau anghyfartal. Gellir dylunio cynhyrchion masnachol ar gyfer 50/50, 40/60, 20/80, 10/90 neu ddosbarthiadau penodedig eraill. Mae AFL, er enghraifft, yn cyhoeddi cyplyddion band eang cyfun gyda chymarebau cyplu o 5% i 50%. Mae hwn yn enghraifft deuluol o gynnyrch yn hytrach na manyleb gyffredinol ar gyfer pob dyfais FBT.Gwybodaeth cyplydd band eang swyddogol AFLyn darparu'r cwmpas cyfatebol a manylion y cymhwyster.
Mae compactHollti ffibr optig 1 × 2 FBTgall fod yn briodol felly ar gyfer tap monitro, cangen cyfrif isel neu raglen lle mae dau lwybr yn gofyn am lefelau pŵer gwahanol.
Rhaid dal i werthuso perfformiad FBT o'r daflen ddata wirioneddol. Mae rhai cynhyrchion wedi'u optimeiddio ar gyfer ffenestri tonfedd dethol, tra bod dyluniadau band eang cymwys ar gael hefyd. Nid yw'n gywir tybio bod gan bob holltwr FBT yr un sensitifrwydd tonfedd, ystod tymheredd neu gyfyngiad cyfrif porthladd.
Technoleg hollti PLC
Mae PLC yn sefyll amCylchdaith Golau Planar. Mae holltwr PLC yn defnyddio tonnau optegol a ffurfiwyd ar sglodyn. Mae arae ffibr mewnbwn ac arae ffibr allbwn wedi'u halinio'n union â'r sglodion, wedi'u bondio a'u diogelu y tu mewn i'r pecyn terfynol.
Mae'r strwythur hwn yn addas iawn ar gyfer dosbarthiad pŵer cyfartal ar draws llawer o allbynnau. Mae teulu hollti AFL PLC cyhoeddedig, er enghraifft, yn pennu gweithrediad ar draws 1260-1650 nm, hyd yn oed yn hollti ar draws ei lled band datganedig, PDL isel a ffurfweddau yn ymestyn o 1 × 4 i 2 × 32. Mae'r ffigurau hynny'n berthnasol i'r teulu cynnyrch hwnnw ac ni ddylid eu trin fel gwarantau ar gyfer pob holltwr PLC.Manyleb hollti PLC AFLhefyd yn nodi bod ei fewnosod rhestredig-werthoedd colled yn eithrio cysylltwyr.
Gall prynwyr adolygu'r hyn sydd ar gaelAmrediad cynnyrch hollti PLCwrth gyfateb cyfrif porthladd, cysylltydd, pigtail a gofynion pecyn.

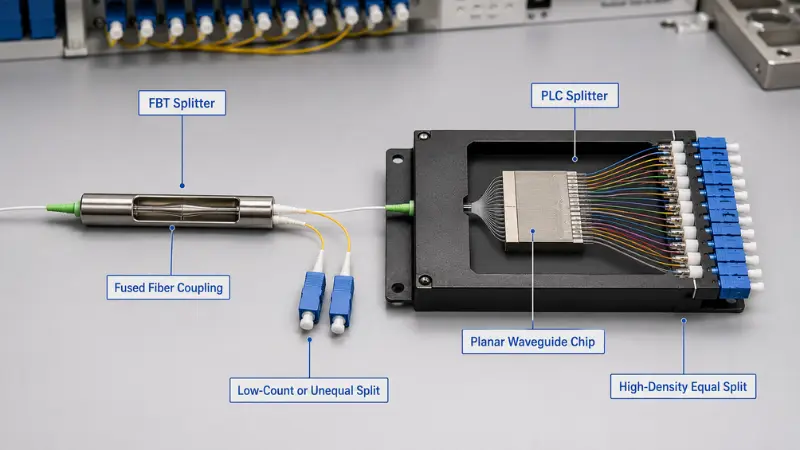

FBT Splitter vs PLC Splitter Cymhariaeth
| Ffactor Cymharu | Llorweddol FBT | Llorweddol PLC |
|---|---|---|
| Strwythur optegol | Ffibrau optegol wedi'u hasio a'u tapio | Cylched Waveguide gydag araeau ffibr mewnbwn ac allbwn wedi'u halinio |
| Patrwm rhaniad nodweddiadol | Cyfartal neu anghyfartal | Yn fwyaf cyfartal cyfartal |
| Cais cryfaf | Cyfrif isel-canghennau a thapiau anghymesur | Dosbarthiad dwysedd cyfartal, uchel |
| Ymddygiad tonfedd | Yn dibynnu'n fawr ar y dyluniad cynnyrch a ddewiswyd a'r ffenestr donfedd | Mae cynhyrchion band eang ar gael yn gyffredin ar gyfer rhwydweithiau mynediad un modd |
| Cyfrif allbwn uchel | Efallai y bydd angen sawl cam cyfunol, gan gynyddu colled cronnus a chymhlethdod cydosod | Yn addas iawn ar gyfer ffurfweddiadau cyfrif cryno-port-cywasgedig |
| Unffurfiaeth porthladd | Cynnyrch-penodol ac anos ei reoli ar draws llawer o allbynnau wedi'u rhaeadru | Yn gyffredinol mae'n fwy addas ar gyfer rheoli unffurfiaeth ar draws llawer o allbynnau cyfartal |
| Maint pecyn | Gall dyfeisiau cyfrif isel fod yn gryno; efallai y bydd angen mwy o le ar sawl cam | Gellir pecynnu cyfrif allbwn uchel mewn modiwlau cryno |
| Tymheredd a pherfformiad amgylcheddol | Yn dibynnu ar becyn a chymhwyster | Yn dibynnu ar becyn a chymhwyster |
| Tuedd cost | Gall fod yn economaidd ar gyfer -cyfrif isel syml neu ddyluniadau anghyfartal | Yn aml yn darparu gwell gwerth fel cyfrif porthladd cyfartal a chynnydd mewn dwysedd |
| Defnydd rhwydwaith cyffredin | Monitro, saernïaeth tapiau a dosbarthiad cyfrif isel dethol | FTTH, GPON, XGS-PON a dosbarthiad ODN dwysedd uchel |
Mae'r tabl yn disgrifio tueddiadau dylunio, nid terfynau cytundebol. Gall holltwr PLC o ansawdd isel berfformio'n waeth na chyplydd FBT â chymwysterau da. Nid yw'r label technoleg yn cymryd lle manyleb gyflawn ac adroddiad prawf.
Paramedrau Optegol Sy'n Penderfynu Perfformiad
| Paramedr | Beth Mae'n ei Olygu | Sut i'w Gymharu |
|---|---|---|
| Uchafswm colled mewnosod | Y golled uchaf a ganiateir o'r mewnbwn i borthladd allbwn | Defnyddiwch y gwerth mwyaf gwarantedig a chadarnhewch a yw cysylltwyr wedi'u cynnwys. |
| Unffurfiaeth | Y gwahaniaeth colled rhwng y porthladdoedd allbwn gorau a gwaethaf | Defnyddiwch yr amrywiad mwyaf a ganiateir, nid pŵer allbwn cyfartalog yn unig. |
| PDL | Amrywiad colled a achosir gan newidiadau yn y cyflwr polareiddio | Cymharwch uchafswm PDL ar draws y donfedd a'r amrediad tymheredd penodedig. |
| Colli dychwelyd | Mesur o adlewyrchiad optegol yn dychwelyd tuag at y ffynhonnell | Mae gwerthoedd colled adenillion uwch yn gyffredinol yn dangos adlewyrchiad is. |
| Cyfeiriadedd | Ynysu rhwng llwybrau optegol neu borthladdoedd allbwn | Gwiriwch y gwerth lleiaf gwarantedig a'r amodau prawf cymwys. |
| -colled ddibynnol ar donfedd | Amrywiad mewn colled mewnosod ar draws ystod y donfedd gweithredu | Cadarnhewch y band gweithredu cyflawn yn hytrach na gwirio un donfedd prawf yn unig. |
| -colled dibynnu ar dymheredd | Newid mewn colled mewnosod wrth i dymheredd y gydran newid | Peidiwch â drysu ystod gweithredu a nodir gyda sefydlogrwydd optegol gwarantedig ar draws yr ystod honno. |
| Colli cysylltydd | Colled ychwanegol wedi'i chyflwyno gan-gysylltwyr wedi'u gosod yn y ffatri a pharu maes | Cadarnhewch a yw'r fanyleb hollti ar gyfer ffibr noeth, pigtails neu gynulliad cyflawn wedi'i gysylltu. |
Mae colled mewnosod yn haeddu sylw arbennig. Gall gwerth cyhoeddedig ddisgrifio'r holltwr noeth yn unig, tra gall cyflenwr arall gynnwys -cysylltwyr wedi'u gosod yn y ffatri. Ni ellir cymharu'r ddau werth hynny'n uniongyrchol.
Mae sglein cysylltydd hefyd yn effeithio ar adlewyrchiad a chydnawsedd paru. Mae SC/APC yn gyffredin mewn rhwydweithiau mynediad lle mae rheoli adlewyrchiad yn bwysig, ond rhaid i'r rhyngwyneb cywir gyd-fynd â'r offer, yr addasydd a'r offer presennol. Ni ddylid paru wynebau pen APC ac UPC yn uniongyrchol. Mae'r canllaw hwn iSglein cysylltydd PC, UPC ac APCyn esbonio'r gwahaniaethau colled mecanyddol a dychwelyd.
Sut mae Cymhareb Hollt yn Effeithio ar Golled Optegol?
Rhaid i hyd yn oed holltwr goddefol delfrydol rannu'r pŵer sydd ar gael. Ar gyfer holltwr 1 × N cyfartal, y golled hollti ddamcaniaethol yw:
Colled hollti ddelfrydol=10 × log10(N)
| Hollt Gyfartal | Colled Delfrydol Bras |
|---|---|
| 1×2 | 3.0 dB |
| 1×4 | 6.0 dB |
| 1×8 | 9.0 dB |
| 1×16 | 12.0 dB |
| 1×32 | 15.1 dB |
| 1×64 | 18.1 dB |
Mae'r rhain yn isafswm mathemategol. Mae uchafswm colled mewnosod gwirioneddol yn uwch oherwydd bod y ddyfais a weithgynhyrchwyd yn cyflwyno colled gormodol, colled trosiannol a, lle bo'n berthnasol, colled cysylltydd.
Mae opsiynau cynnyrch cynrychioliadol yn cynnwys aHollti PLC 1 × 2, Hollti PLC 1 × 8, Holltwr 1 × 16 PLC, Holltwr 1 × 32 PLCaHolltwr 1 × 64 PLC. Rhaid cymryd eu terfynau gwirioneddol o'r fanyleb gymeradwy gyfatebol yn hytrach nag o'r tabl damcaniaethol uchod.

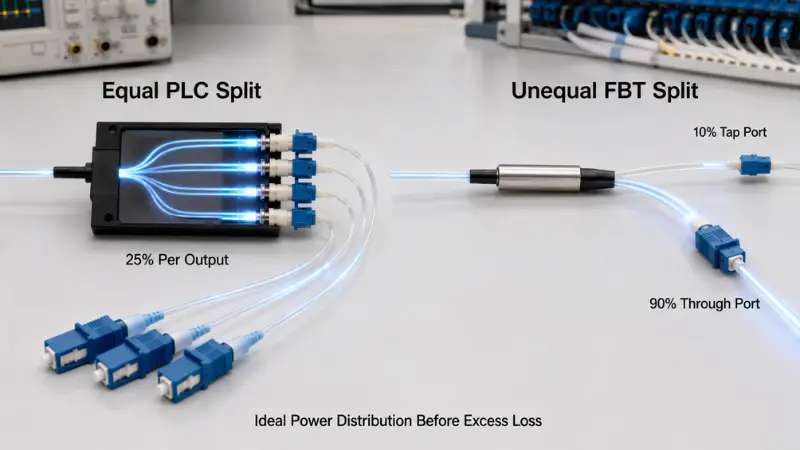

Colled Anghyfartal Hollti FBT
Ar gyfer cangen anghyfartal sy'n derbyn ffracsiwnpo'r pŵer mewnbwn, colled delfrydol y gangen yw:
Colli cangen ddelfrydol=−10 × log10(p)
Ar gyfer rhaniad damcaniaethol 10/90:
- Mae gan y gangen 10% golled ddelfrydol o 10.0 dB.
- Mae gan y gangen 90% golled ddelfrydol o tua 0.46 dB.
Bydd y golled mewnosod wirioneddol ar y ddau lwybr yn uwch oherwydd bod gan y cwplwr golled dros ben a goddefiant cymhareb cyplu a ganiateir. Felly, dylai'r fanyleb brynu nodi'r porthladd tap, trwy'r porthladd, goddefgarwch cyplu a'r golled fwyaf ar gyfer pob llwybr.
Y gwahaniaeth hwn yw pam mae FBT yn parhau i fod yn berthnasol mewn cynlluniau mynediad hir neu ganghennog. Mae trafodaeth ymgeisio fanylach ar gael yn y canllaw hwn ihollti anghytbwys ar gyfer prosiectau FTTH gwledig.

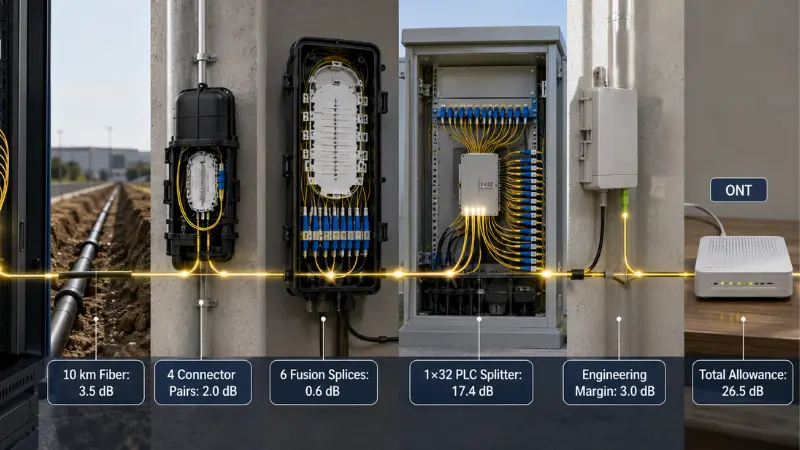

Enghraifft Ar Waith: Cyllideb Optegol 1 × 32 PLC
Mae'r canlynol yn gyfrifiad enghreifftiol, nid yn ddyluniad PON cyffredinol. Rhaid disodli pob gwerth gyda'r fanyleb cebl, cydran ac offer gwirioneddol ar gyfer y prosiect.
| Eitem Colled | Rhagdybiaeth Enghreifftiol | Lwfans Cyfrifedig |
|---|---|---|
| Gwanhau ffibr | 10 km × 0.35 dB/km | 3.5 dB |
| Parau cysylltwyr paru | 4 × 0.5 dB | 2.0 dB |
| sbleisys ymasiad | 6 × 0.1 dB | 0.6 dB |
| Holltwr 1 × 32 PLC | Uchafswm o 17.4 dB, yn seiliedig ar un teulu cynnyrch hollti noeth wedi'i gyhoeddi | 17.4 dB |
| Ymyl peirianneg a heneiddio | Rhagdybiaeth prosiect | 3.0 dB |
| Cyfanswm lwfans llwybr | 26.5 dB |
Daw'r ffigur hollti 17.4 dB o un daflen ddata AFL PLC ac nid yw'n cynnwys cysylltwyr yn benodol. Dim ond i ddangos y dull cyfrifo y caiff ei gynnwys.
Os yw'r cyfuniad OLT ac ONT a ddewiswyd yn darparu cyllideb optegol 29 dB wedi'i dilysu o dan yr amodau gweithredu cymwys, mae'r enghraifft hon yn gadael 2.5 dB ar ôl y lwfans peirianneg a nodwyd. Os yw'r gyllideb offer yn is, mae'r llwybr yn hirach neu os ychwanegir cysylltiadau ychwanegol, efallai y bydd y dyluniad yn methu.
Dylai cyfrifiad cywir ddefnyddio:
- Uchafswm colled cydrannau yn hytrach na cholled nodweddiadol
- Y llwybr optegol hiraf a gynlluniwyd
- Y porthladd allbwn hollti gwaethaf
- Y donfedd gywir-gwanhad ffibr dibynnol
- Pob cysylltydd, addasydd a phwyntiau sbleis
- Y dosbarth optegol OLT ac ONT gwirioneddol
- Ymyl peirianneg a heneiddio y cytunwyd arno
Hollti canoledig vs Rhaeadru
| Pensaernïaeth | Manteision | Risgiau a-Diffoddiadau Masnach |
|---|---|---|
| Hollti canolog | Un prif gam hollti, cyfrifo colled symlach, rheoli porthladd yn haws a llai o gamau goddefol | Efallai y bydd angen mwy o ffibr dosbarthu a lleoliad gofalus o'r lleoliad hollti canolog |
| Hollti rhaeadru | Yn gallu gosod camau hollt llai yn agosach at grwpiau tanysgrifwyr a chefnogi cynlluniau rhwydwaith gwasgaredig | Yn ychwanegu camau hollti, pwyntiau cysylltu, colledion gormodol cronnol a chymhlethdod datrys problemau |
Mae holltwr 1 × 4 ac yna holltwr 1 × 8 yn creu rhaniad 1 × 32 cyffredinol, ond nid yw'r golled llwybr wedi'i chyfyngu i'r adran 1 × 32 delfrydol 15.1 dB. Rhaid i'r dyluniad ychwanegu colled mewnosodiad penodedig y ddau gam hollti, ynghyd â'r cysylltiadau a'r sbleisiau rhyngddynt.
Mae CommScope yn dogfennu-cyfrif isel o fodiwlau PLC mewn pensaernïaeth hollt gwasgaredig lle mae cam hollti arall yn cael ei osod ymhellach i mewn i'r offer allanol. Mae hyn yn dangos y gall-cynnyrch cyfrif isel-CDP hefyd gael eu defnyddio mewn dyluniadau wedi'u rhaeadru; ni ddylid casglu pensaernïaeth o'r enw technoleg yn unig.
Pan Fydd Holltwr FBT yn Well Ffit?
Dylid gwerthuso FBT yn gyntaf pan fo'r dosbarthiad pŵer gofynnol yn anghyfartal. Mae monitro tapiau, canghennau gwledig fesul cam a chysylltiadau â chyllidebau cangen gwahanol yn fwriadol yn rhesymau cryfach dros ddewis FBT na dim ond cymharu ei bris prynu â PLC.
Gall FBT hefyd fod yn addas ar gyfer rhaniad cyfrif isel ar donfedd wedi'i ddiffinio'n glir, yn enwedig lle nad yw'r prosiect yn gofyn am gydnawsedd aml-donfedd eang neu fudo yn y dyfodol trwy'r un llwybr goddefol.
Cyn cymeradwyo, gwiriwch:
- Ffenestr tonfedd cynlluniedig
- Cymhareb gyplu a goddefgarwch cymhareb
- Uchafswm y golled mewnosod ar gyfer pob allbwn
- Colli dychweliad a chyfeiriadedd
- -perfformiad dibynnol ar dymheredd
- Pecyn, amddiffyniad ffibr a math o gysylltydd
Peidiwch â gwrthod pob dyfais FBT oherwydd ei fod yn defnyddio technoleg asio. Mae cynhyrchion FBT band eang cymwys yn bodoli, a dylid barnu eu perfformiad o'r daflen ddata benodol a thystiolaeth o ddibynadwyedd. I'r gwrthwyneb, peidiwch â defnyddio -cynnyrch FBT ffenestr gul mewn rhwydwaith nad yw ei ofynion tonfedd yn y dyfodol wedi'u diffinio.
Pan Fod Holltwr PLC Y Gwell Ffit
Yn gyffredinol, PLC yw'r dewis mwyaf ymarferol pan fydd angen llawer o allbynnau cyfartal, pecynnu cryno ac unffurfiaeth porthladd rheoledig ar gyfer y prosiect. Mae'r amodau hyn yn gyffredin mewn dosbarthiad FTTH gan ddefnyddio ffurfweddiadau 1 × 8, 1 × 16, 1 × 32 ac 1 × 64.
Mae PLC hefyd yn ymgeisydd cryfach pan fydd yn rhaid i'r un seilwaith goddefol gefnogi nifer o gynlluniau tonfedd rhwydwaith mynediad. Mae'r gofynion haen ffisegol ar gyfer GPON a XGS-PON wedi'u diffinio yn y cymwysITU{0}}T G.984.2 GPON argymhelliadaITU{0}}T G.9807.1 XGS-Argymhelliad PON. Dylai dylunwyr ddefnyddio'r manylebau offer cyfredol a'r argymhelliad cymwys yn hytrach na thybio bod pob rhwydwaith yn defnyddio'r un cynllun tonfedd neu gyllideb optegol.
Nid yw PLC yn gynnyrch awyr agored yn awtomatig. Rhaid diogelu tiwb dur, modiwl ABS neu gasét o hyd o fewn caeadle sy'n briodol i'r gosodiad. Mae dibynadwyedd yn dibynnu ar y cynulliad cyflawn, gan gynnwys pigtails, rhyddhad straen, cysylltwyr, addaswyr, selio a chymhwyster amgylcheddol.
Proses Dewis Rhannwr Saith{{0}Cam
- Diffiniwch y dosbarthiad pŵer:Nodwch allbynnau cyfartal neu anghyfartal, cyfrif mewnbwn, cyfrif allbwn ac unrhyw dap gofynnol neu drwy borthladd.
- Rhestrwch bob tonfedd gyfredol ac arfaethedig:Cynnwys gofynion i fyny'r afon, i lawr yr afon, troshaenu a mudo.
- Dewiswch y bensaernïaeth hollt:Cymharwch ddyluniadau canoledig a rhaeadru, nid yn unig y cyfrif tanysgrifiwr terfynol.
- Cyfrifwch y-gyllideb optegol achos waethaf:Defnyddiwch y colledion mwyaf, y llwybr hiraf a'r allbwn hollti gwannaf.
- Diffiniwch yr amgylchedd gosod:Nodwch y defnydd dan do neu yn yr awyr agored, ystod tymheredd, lleithder, amgáu, trin a disgwyliadau bywyd gwasanaeth.
- Dewiswch y pecyn a'r cysylltydd:Cydweddwch y modiwl â'r hambwrdd sbleis, blwch terfynell, cabinet, ODF neu rac.
- Adolygu dogfennaeth ansawdd:Gofyn am fanylebau gwarantedig, tonfeddi prawf, adroddiadau cyfresol a thystiolaeth cymhwyster cymwys.
Ar gyfer prosiectau sy'n cynnwys holltwyr, addaswyr, pigtails, blychau terfynell a chortynnau clwt yn yr un bil o ddeunyddiau, mae'rCanllaw caffael cydrannau goddefol FTTHyn darparu fframwaith prynu ehangach.
Pecyn a Dewis Connector
| Math Pecyn | Gosodiad Nodweddiadol | Prif Fuddiant | Prif Ystyriaeth |
|---|---|---|---|
| Ffibr noeth | Modiwl integredig, hambwrdd sbleis gwarchodedig neu gynulliad personol | Ôl troed lleiaf | Angen trin dan reolaeth a diogelwch allanol cyflawn |
| Tiwb dur neu heb floc | Hambwrdd sbleis, cau neu flwch dosbarthu cryno | Gwell amddiffyniad mecanyddol gyda ffurf gryno | Mae llwybro ffibr a radiws tro yn parhau i fod yn hollbwysig |
| Modiwl ABS | Blwch wal, cabinet neu amgaead dosbarthu awyr agored gwarchodedig | Pigtails siaced ac amddiffyniad cydrannau cryfach | Yn defnyddio mwy o le na dyfais-diwb noeth neu ddur |
| LGX neu blygio-i gasét | Cabinet modiwlaidd, ODF neu ffrâm ddosbarthu | Amnewid cyflym, adnabyddiad porthladd clir a gosod -a -chwarae plwg | Yn gofyn am ddimensiynau siasi cydnaws a chynllun addasydd |
| Racio{0}}mount hollti | Swyddfa ganolog, ystafell offer neu rac dwysedd uchel | Mynediad blaen trefnus a chapasiti porthladd uchel | Yn defnyddio gofod rac ac yn ychwanegu cysylltiadau addasydd |
Mae'r trosolwg hwn oMathau pecyn hollti PLCyn gallu helpu i baru'r gydran optegol â'i amgaead. Mae'n bosibl y bydd holltwr a fwriedir ar gyfer dosbarthiad mynediad wedi'i osod ar y wal hefyd yn cael ei integreiddio i gae addas megisBlwch dosbarthu ffibr 24-craidd, ar yr amod bod capasiti'r hambwrdd, cyfrif addasydd, llwybr cebl a gofynion selio yn cyd-fynd â'r prosiect.
Mae holltwyr sydd wedi'u cysylltu yn lleihau-pennu gwaith maes ac yn symleiddio amnewid, ond mae pob pâr sy'n paru yn ychwanegu colled ac mae angen-archwilio wynebau diwedd. Gall pigtails heb eu terfynu leihau pwyntiau addaswyr ond mae angen offer cyfuno, gosodwyr hyfforddedig a storfa sbleisiau gwarchodedig.
Sut i Gymharu Taflenni Data Cyflenwyr?
| Eitem i'w Gofyn | Beth ddylai'r Cyflenwr ei ddatgan | Risg os yw ar goll |
|---|---|---|
| Cyfluniad | 1 × N neu 2 × N, cymhareb cyfartal neu anghyfartal, adnabod porthladd | Mae'n bosibl na fydd y ddyfais a gyflenwir yn cyfateb i bensaernïaeth y rhwydwaith. |
| Tonfedd gweithredu | Amrediad tonfedd gwarantedig cyflawn | Gall colled fod yn dderbyniol ar un donfedd ond nid ar draws y band gwasanaeth gofynnol. |
| Colli mewnosodiad | Y golled fwyaf ar gyfer pob cyfluniad ac a yw cysylltwyr wedi'u cynnwys | Ni ellir cymharu dyfynbrisiau cyflenwyr ar yr un sail. |
| Unffurfiaeth | Porth uchaf{0}}i-newid colled porthladd | Efallai y bydd gan un gangen tanysgrifiwr lawer llai o elw na'r lleill. |
| PDL | Gwerth mwyaf ac amodau prawf | Mae'n bosibl bod amrywiad perfformiad wedi'i guddio y tu ôl i ffigur colled mewnosod cyfartalog. |
| Colli dychweliad a chyfeiriadedd | Gwerthoedd isaf gwarantedig | Mae adlewyrchiad ac ynysu porthladd yn parhau i fod yn anhysbys. |
| Perfformiad tymheredd | Ystod gweithredu a newid optegol a ganiateir ar draws yr ystod honno | Efallai na fydd label tymheredd eang yn cynrychioli perfformiad optegol sefydlog. |
| Pecyn a ffibr | Dimensiynau, math o ffibr, cotio, siaced, hyd pigtail a gofynion plygu | Efallai na fydd y ddyfais yn ffitio'r hambwrdd, y blwch neu'r rac arfaethedig. |
| Manyleb cysylltydd | Math o gysylltydd, sglein, gradd ac a yw profion yn cynnwys y cysylltydd | Gall colled annisgwyl neu broblemau cydnawsedd ddigwydd yn ystod y gosodiad. |
| Adroddiad prawf | Tonfeddi prawf, canlyniadau porthladd unigol, rhif cyfresol a dyddiad prawf | Ni ellir olrhain y cynnyrch a ddanfonwyd i'r mesuriadau a adroddwyd. |
Hawliadau GR-1209 a GR-1221
Cyfeirir yn gyffredin at GR-1209 a GR-1221 gyda’i gilydd pan fydd cyflenwyr yn trafod cymhwyster cydrannau optegol goddefol a sicrwydd dibynadwyedd hirdymor. Dylai honiad fel "Cydymffurfio Telcordia" nodi:
- Y safon a'r mater perthnasol
- Cyfluniad y cynnyrch a brofwyd
- Y labordy prawf
- Cwmpas y prawf a'r adrannau perthnasol
- P'un a yw'r canlyniad yn berthnasol i'r gydran noeth neu'r cynulliad cysylltiol cyflawn
Arolygu a Phrofi sy'n Dod i Mewn
- Cadarnhau hunaniaeth cynnyrch:Gwiriwch dechnoleg, cyfluniad, cymhareb, tonfedd, ffibr, hyd pigtail, sglein cysylltydd, rhif cyfresol a label.
- Archwiliwch y pecyn a'r ffibrau:Chwiliwch am diwbiau wedi'u malu, rhyddhad straen rhydd, troadau miniog, siacedi wedi'u difrodi, ffibr agored neu rifo porthladd anghywir.
- Archwiliwch a glanhewch wynebau pen y cysylltydd:Peidiwch â chysylltu holltwr halogedig â'r set brawf neu'r rhwydwaith byw.
- Gosodwch gyfeirnod a mesurwch bob allbwn:Defnyddiwch ffynhonnell sefydlog a mesurydd pŵer optegol wedi'i raddnodi ar y tonfeddi prawf penodedig. Cofnodwch golled pob porthladd a chyfrifwch unffurfiaeth o'r canlyniadau gorau a gwaethaf.
- Cymharu canlyniadau â therfynau cytundebol:Peidiwch â defnyddio tabl rhyngrwyd generig fel y safon pasio neu fethu.
- Cadw cofnodion y gellir eu holrhain:Storio'r archeb brynu, swp, rhif cyfresol, tonfedd prawf, adnabod offer prawf, gweithredwr a dyddiad arolygu.
Gall gwiriad derbyn arferol gan ddefnyddio mesurydd ffynhonnell a phŵer wirio colled mewnosod ac unffurfiaeth. Efallai y bydd PDL annibynnol, colled dychwelyd neu ddilysu amgylcheddol yn gofyn am offer pwrpasol, labordy cymwysedig neu gofnodion cymhwyster cyflenwr.
Pum Camgymeriad Dethol Cyffredin
- Dewis yn ôl pris uned yn unig:Mae'n bosibl y bydd angen mwy o splicio caeau, gofod amgáu, llafur a datrys problemau ar gyfer cydran noeth rhatach.
- Cymharu colled nodweddiadol ag uchafswm y golled:Mae gwerth nodweddiadol yn disgrifio perfformiad disgwyliedig; mae uchafswm gwerth yn diffinio'r terfyn cytundebol. Nid ydynt yn gyfnewidiol.
- Anwybyddu cynhwysiant cysylltydd:Ni ellir cymharu manyleb hollti noeth yn uniongyrchol â modiwl cysylltiol oni bai bod y ffiniau mesur yr un peth.
- Gan dybio bod pob holltwr PLC yn well:Mae ansawdd sglodion, aliniad arae ffibr, pecynnu, cysylltwyr a phrofion yn pennu'r canlyniad gorffenedig.
- Anghofio tonfeddi a newidiadau pensaernïaeth yn y dyfodol:Gall holltwr sy'n gweithio i'r gwasanaeth presennol gyfyngu ar ymfudiad neu droshaeniad PON diweddarach.
Templed Manyleb RFQ
Gellir addasu'r bloc canlynol ar gyfer ymholiad cyflenwr:
Technoleg ofynnol: FBT / PLC / argymhelliad cyflenwr
Cyfluniad mewnbwn ac allbwn: 1 × __ / 2 × __
Patrwm hollti: cyfartal / anghyfartal __% / __%
Amrediad tonfedd gweithredu: __
Uchafswm colled mewnosod: __ dB, cysylltwyr wedi'u cynnwys / wedi'u heithrio
Uchafswm unffurfiaeth: __ dB
Uchafswm PDL: __ dB
Isafswm colled dychwelyd: __ dB
Cyfeiriadedd lleiaf: __ dB
Math o becyn a dimensiynau: __
Math o ffibr a hyd pigtail: __
Math o gysylltydd a sglein: __
Tymheredd gweithredu a storio: __
Amgylchedd gosod: lloc dan do / awyr agored / cau / rac
Adroddiad prawf gofynnol: unigol / swp
Tystiolaeth o ddibynadwyedd neu gymhwyster gofynnol: __
Labelu gofynnol ac olrhain-rhif cyfresol: __
Cwestiynau Cyffredin
C: Pa un Sy'n Well, FBT Neu PLC?
A: FBT fel arfer yw'r man cychwyn gorau ar gyfer dosbarthiad pŵer isel neu anghyfartal. Yn gyffredinol, PLC yw'r man cychwyn gorau ar gyfer hollti dwysedd cyfartal, uchel ar draws amrediad tonfedd datganedig eang. Mae'r ateb terfynol yn dibynnu ar y fanyleb cynnyrch gwarantedig a'r gyllideb optegol gyflawn.
C: A yw PLC Bob amser yn Golled Is Na FBT?
A: Na. Mae'r golled ddamcaniaethol na ellir ei osgoi yn cael ei bennu gan sut mae'r pŵer optegol yn cael ei rannu. Mae PLC fel arfer yn cynnig unffurfiaeth ac effeithlonrwydd pecynnu cryfach ar gyfer llawer o allbynnau cyfartal, ond rhaid cymharu colled mewnosod gwirioneddol gan ddefnyddio gwerthoedd uchaf o dan yr un amodau prawf.
C: A yw Holltwr 1 × 32 yn Unig Ychwanegu 15.1 DB?
A: Na. Tua 15.1 dB yw'r golled fathemategol ddelfrydol o rannu pŵer yn gyfartal ymhlith 32 o allbynnau. Mae'r holltwr gwirioneddol yn ychwanegu colled gormodol, a gall y llwybr cyflawn hefyd gynnwys cysylltwyr, addaswyr, sbleisys, gwanhau ffibr ac ymyl peirianneg.
C: A ellir Defnyddio Holltwyr FBT Mewn Rhwydweithiau PON?
A: Gellir eu defnyddio pan fydd eu cymhareb hollti, ystod tonfedd, colled mewnosod, perfformiad amgylcheddol a phensaernïaeth yn ffitio'r rhwydwaith. Mae PLC yn fwy cyffredin ar gyfer hollti FTTH cyfrif uchel, ond gall FBT wasanaethu canghennau isel neu anghymesur.
C: A ellir Rhaeadru Holltwyr PLC?
A: Ydw. Gellir defnyddio holltwyr PLC mewn cynlluniau canolog neu raeadredig. Rhaid cynnwys pob cam ar wahân yn y gyllideb optegol, a dylid ystyried y pwyntiau cyswllt ychwanegol wrth gynnal a chadw ac ynysu namau.
C: A Ddylwn i Ddewis Llorweddol Wedi'i Gysylltu neu Sbeis-Parod?
A: Dewiswch fodiwl cysylltiol pan fydd gosod cyflym, ailosod a mynediad porthladd yn flaenoriaethau. Dewiswch ddyfais barod sbleis wrth leihau pwyntiau addasydd ac mae integreiddio'r holltwr i hambwrdd sbleis gwarchodedig yn bwysicach.
Casgliad
Mae penderfyniad hollti FBT vs PLC yn dechrau gyda'r dosbarthiad pŵer gofynnol. Mae tap monitro anghyfartal neu gangen-gyfrif isel syml yn aml yn pwyntio tuag at FBT. Mae dosbarthiad FTTH dwysedd uchel cyfartal, cydnawsedd tonfedd eang ac unffurfiaeth porthladd rheoledig yn gyffredinol yn pwyntio tuag at PLC.
Dim ond y cam cyntaf yw dewis technoleg. Mae penderfyniad dibynadwy hefyd yn gofyn am uchafswm colled mewnosod, unffurfiaeth, cwmpas tonfedd, terfynau amgylcheddol, pecyn, cysylltydd, dogfennaeth prawf a chyllideb optegol achos gwaethaf -gwaethaf llwyr.
Mae darparu'r gofynion hynny yn y RFQ yn lleihau amwysedd dyfynbrisiau ac yn cefnogi dyluniad rhwydwaith mwy dibynadwy. Gall prynwyr prosiectcyflwyno'r fanyleb hollti ar gyfer adolygiad technegol a dyfynbrisunwaith y bydd y gymhareb ofynnol, pecyn, cysylltydd ac amodau gweithredu wedi'u diffinio.
