Beth yw cebl clwt SC LC?
Mae llinyn clwt ffibr optig SC{{0}LC yn gebl clwt bach cryno a ddefnyddir yn boblogaidd iawn mewn llawer o gymwysiadau. Mae'r atebion rhwydwaith hyn yn cynnwys rhwydweithiau telathrebu, LANs, rhwydweithiau prosesu data, terfyniadau dyfeisiau a dosraniadau eiddo. SC-Mae cortynnau clwt LC wedi'u cynllunio i ddarparu datrysiadau Ethernet cyflym mewn cymwysiadau Gigabit a chymwysiadau ATM gyda llai o ddefnydd o le.
Manyleb
| Paramedr | Uned | FC, SC, LC / llinyn clwt ffibr arfog | ST, MU | MT-RJ, MPO | E2000 | ||||||||
| SM | MM | SM | MM | SM | MM | SM | |||||||
| PC | UPC | APC | PC | PC | UPC | PC | PC | UPC | PC | PC | APC | ||
| Colled mewnosod (nodweddiadol) | dB | Llai na neu'n hafal i 0.3 | Llai na neu'n hafal i 0.2 | Llai na neu'n hafal i 0.3 | Llai na neu'n hafal i 0.2 | Llai na neu'n hafal i 0.3 | Llai na neu'n hafal i 0.2 | Llai na neu'n hafal i 0.2 | Llai na neu'n hafal i 0.3 | Llai na neu'n hafal i 0.2 | Llai na neu'n hafal i 0.2 | Llai na neu'n hafal i 0.3 | Llai na neu'n hafal i 0.3 |
| Colli dychwelyd | dB | Yn fwy na neu'n hafal i 45 | Yn fwy na neu'n hafal i 50 | Yn fwy na neu'n hafal i 60 | Yn fwy na neu'n hafal i 30 | Yn fwy na neu'n hafal i 45 | Yn fwy na neu'n hafal i 50 | Yn fwy na neu'n hafal i 30 | Yn fwy na neu'n hafal i 45 | Yn fwy na neu'n hafal i 50 | Yn fwy na neu'n hafal i 35 | Yn fwy na neu'n hafal i 55 | Yn fwy na neu'n hafal i 75 |
| Tonfedd gweithredu | nm | 1310, 1510 | 1310, 1510 | 1310, 1510 | 1310, 1510 | ||||||||
| Cyfnewidioldeb | dB | Llai na neu'n hafal i 0.2 | Llai na neu'n hafal i 0.2 | Llai na neu'n hafal i 0.2 | Llai na neu'n hafal i 0.2 | ||||||||
| Dirgryniad | dB | Llai na neu'n hafal i 0.2 | Llai na neu'n hafal i 0.2 | Llai na neu'n hafal i 0.2 | Llai na neu'n hafal i 0.2 | ||||||||
| Tymheredd gweithredu | gradd | -40~75 | -40~75 | -40~75 | -40~75 | ||||||||
| Tymheredd storio | gradd | -45~85 | -45~85 | -45~85 | -45~85 | ||||||||
| Diamedr cebl | mm | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | ||||||||

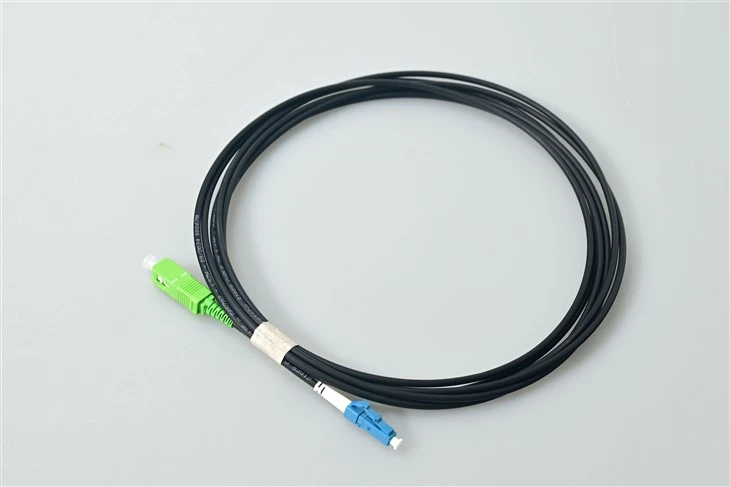

SC/APC i LC/UPC Cord Clytiog Ffibr Optig
APC{0}}i-UPC Hybrid Design
Mae sglein onglog 8 gradd SC/APC yn darparu colled dychwelyd mwy na neu'n hafal i 60 dB. Mae sglein cromen LC/UPC yn darparu Mwy na neu'n hafal i 50 dB. Mae un cebl yn cysylltu'r ddau fath o ryngwyneb - corff gwyrdd yn nodi APC, glas yn nodi UPC.

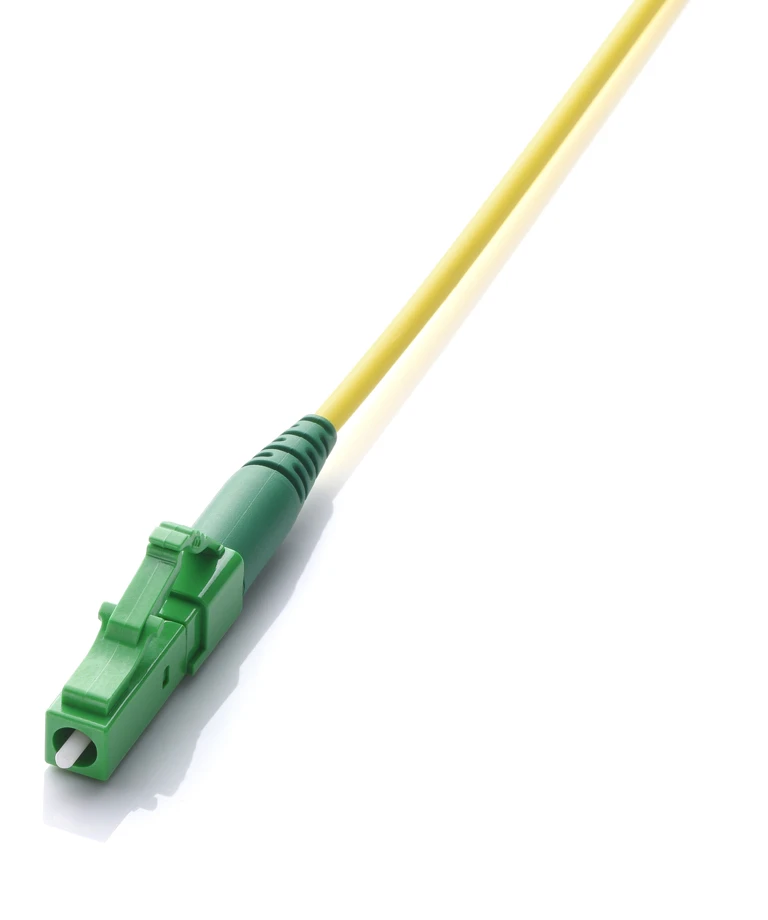

Ffactor Ffurf Bach, Cysylltiad LC Dwysedd Uchel
Mae ferrule LC 1.25 mm yn hanner maint SC 2.5 mm - yn dyblu dwysedd porthladd yn transceivers SFP/SFP+/QSFP. RJ{5}}clicied arddull ar gyfer gweithrediad plwg cyflym-a-gweithrediad tynnu.

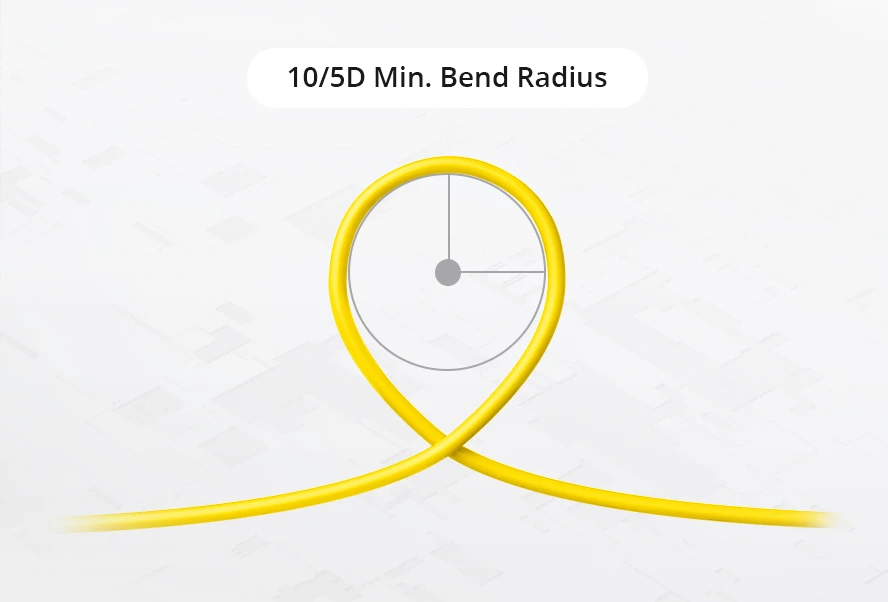

G.657.A1 Tro -Ffibr Ansensitif
Radiws tro lleiaf o 10mm ar gyfer llwybro tynn mewn paneli clwt ac o dan-weirio llawr. Yn ôl yn gydnaws â G.652.D. Yn cefnogi hyd at 40 km ar 1550 nm.
Atebion Cais
Senarios defnydd nodweddiadol ar gyfer y cebl clwt ffibr un modd SC i LC hwn.
Rhwydwaith Mynediad FTTH / GPON
Yn cysylltu porthladdoedd SC / APC OLT ag offer LC / UPC ONT yn yr ODF. Mae'rhollti PLCyn y llwybr dosbarthu hefyd yn defnyddio rhyngwynebau SC / APC.
Croesi'r Ganolfan Ddata-Cysylltu
Yn clytio paneli dosbarthu ffibr SC / APC yn uniongyrchol i drosglwyddyddion LC / UPC SFP + mewn switshis ToR. Yn cefnogi 10GbE, 25GbE, a 100GbE.

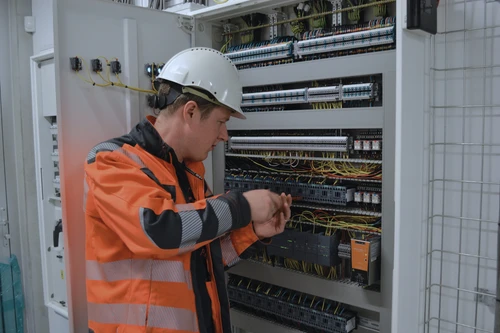

CATV / RF dros Ffibr
Mae wyneb diwedd APC yn atal afluniad CSO/CTB mewn fideo analog. Defnyddir rhwng trosglwyddyddion headend a nodau optegol mewn rhwydweithiau HFC.
Profi a Mesur Telecom
Cyfeirnod-llinyn prawf gradd ar gyfer cysylltu pyrth prawf OTDR LC/UPC â fframiau dosbarthu SC/APC mewn swyddfeydd canolog.
Mudo LAN Menter
Fe wnaeth etifeddiaeth Bridges SC-terfynu ceblau strwythuredig i switshis a llwybryddion LC newydd heb eu hail-derfynu.
Systemau Amlblecsio WDM
Rhyngwynebu porthladdoedd mux/demux SC/APC gyda thrawsatebyddion LC/UPC mewn gosodiadau CWDM a DWDM.
Disgrifiad Cynnyrch
Mae pob llinyn clwt ffibr optig yn cael ei brofi 100% am golled mewnosod a cholled dychwelyd ar 1310/1550 nm. Mae ffurlau ceramig Zirconia yn darparu Llai na neu'n hafal i gyfnewidadwyedd 0.2 dB trwy Fwy na neu'n hafal i 1,000 o gylchoedd paru. Cyfleuster ardystiedig ISO 9001:2015. Telcordia GR-326, IEC 61300, RoHS, REACH cydymffurfio. Opsiynau siaced OFNR a LSZH. Diamedr cebl φ0.9 / φ2.0 / φ3.0 mm. Hydoedd personol 0.3 m–100 m ar gael.
Disgrifiad Cynnyrch
C: Beth yw'r gwahaniaeth rhwng APC ac UPC ar linyn clwt ffibr optig?
A: Mae gan APC wyneb onglog 8 gradd-wyneb (Yn fwy na neu'n hafal i golled dychwelyd 60 dB), mae gan UPC ben siâp cromen-wyneb (Yn fwy na neu'n hafal i 50 dB). Mae angen APC ar systemau GPON a CATV ar yr ochr ddosbarthu; mae porthladdoedd offer fel trosglwyddyddion SFP yn defnyddio UPC. Cysylltydd gwyrdd=APC, Glas=UPC.
C: A allaf blygio cysylltydd APC i addasydd UPC?
A: No. Mismatched polish creates an air gap causing >3 dB colled a difrod ferrule. Cysylltwch APC ag APC bob amser, UPC i UPC. Y slot bysell onglog ymlaenAddaswyr SC/APCyn atal y rhan fwyaf o groes{0}cymharu damweiniol.
C: Pa gyflymder a phellter sy'n cael eu cefnogi?
A: 100 Mbps i 100GbE. Hyd at 10 km ar 1310 nm, 40 km ar 1550 nm. Mae cyrhaeddiad gwirioneddol yn dibynnu ar gyllideb optegol transceiver a chyfanswm colled cyswllt.
C: Beth yw'r gwahaniaeth rhwng llinyn clwt ac apigtail ffibr?
A: Mae gan linyn clwt gysylltwyr ar y ddau ben ar gyfer defnydd plwg{0} a-chwarae. Mae gan pigtail un cysylltydd ac un pen ffeibr noeth ar gyfer hollti ymasiad i geblau cefnffyrdd.
C: A allaf archebu hyd arfer neu fersiynau deublyg?
A: Ydw. Custom 0.3 m–100 m, amser arweiniol 3-5 diwrnod. Fersiynau deublyg, arfog, a LSZH ar gael. Rydym hefyd yn gwneudSC/APC 12-craidd i LC/UPCar gyfer anghenion cyfrif ffibr uwch.
