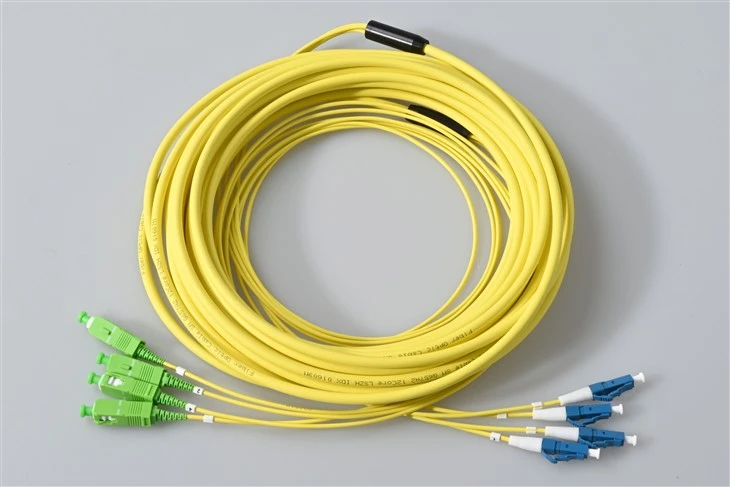

12-Craidd SC/APC i LC/UPC Fiber Optic Patch Cord
video
12-Craidd SC/APC i LC/UPC Fiber Optic Patch Cord

12-Craidd SC/APC i LC/UPC Fiber Optic Patch Cord

Cord Patch Fiber Optic SC APC I LC UPC 12Core
●Colled mewnosod isel, colled dychwelyd uchel
● Cysylltiad bach, ysgafn, trwchus uchel
● Yr union ddeunydd plastig safonol
● Hygrededd a sefydlogrwydd uchel
●Da o ran gallu ailadrodd a chyfnewidadwyedd blaenorol
Send Inquiry

Product Introduction

Beth yw Cord Clytiog Ffibr Optig 12-Core i LC/UPC?

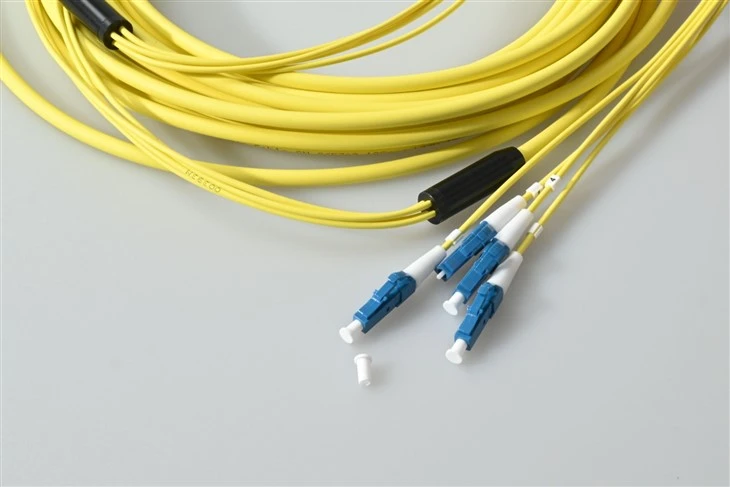

12-Craidd SC/APC i LC/UPC llinyn clwt ffibr optig yw cydosodiad cebl aml-ffibr sy'n cydgrynhoi 12 llwybr optegol yn un cebl. Mae'rSC/APCnodweddion diwedd aFfurwl onglog 8 gradd (colled dychwelyd Yn fwy na neu'n hafal i 60 dB); mae pen yr LC/UPC yn defnyddio aFfurf fach 1.25 mm-ffactor seramig ferrule (colled dychwelyd Yn fwy na neu'n hafal i 50 dB)- yn paru'n uniongyrchol â throsglwyddyddion SFP, SFP+, XFP.

Mae'r hybrid hwn-polisi llinyn clwt deublyg modd sengl yn pontio SC-rhyngwyneb OLT,holltwyr PLC, a phaneli ODF i switshis canolfan ddata rhyngwyneb LC a thrawsnewidwyr cyfryngau -nid oes angen addaswyr canolradd. Mae un cynulliad 12-craidd yn disodli chwe siwmperi deublyg, gan dorri'n sylweddol llenwi hambwrdd cebl a gosod llafur.

Ar gael mewn modd sengl (9/125 OS1, OS2) ac amlfodd (50/125, 62.5/125). Opsiynau siaced Riser, plenum a LSZH. Cefnogir addasu OEM / ODM llawn. Ddim yn siŵr pa gysylltydd sy'n gweddu i'ch gosodiad? Darllenwch einCanllaw cymharu cysylltwyr LC vs SC.



Manyleb



Paramedr Uned FC, SC, LC / llinyn clwt ffibr arfog ST, MU MT-RJ, MPO E2000
SM MM SM MM SM MM SM
PC UPC APC PC PC UPC PC PC UPC PC PC APC
Colled mewnosod (nodweddiadol) dB Llai na neu'n hafal i 0.3 Llai na neu'n hafal i 0.2 Llai na neu'n hafal i 0.3 Llai na neu'n hafal i 0.2 Llai na neu'n hafal i 0.3 Llai na neu'n hafal i 0.2 Llai na neu'n hafal i 0.2 Llai na neu'n hafal i 0.3 Llai na neu'n hafal i 0.2 Llai na neu'n hafal i 0.2 Llai na neu'n hafal i 0.3 Llai na neu'n hafal i 0.3
Colli dychwelyd dB Yn fwy na neu'n hafal i 45 Yn fwy na neu'n hafal i 50 Yn fwy na neu'n hafal i 60 Yn fwy na neu'n hafal i 30 Yn fwy na neu'n hafal i 45 Yn fwy na neu'n hafal i 50 Yn fwy na neu'n hafal i 30 Yn fwy na neu'n hafal i 45 Yn fwy na neu'n hafal i 50 Yn fwy na neu'n hafal i 35 Yn fwy na neu'n hafal i 55 Yn fwy na neu'n hafal i 75
Tonfedd gweithredu nm 1310, 1550 1310, 1550 1310, 1550 1310, 1550
Cyfnewidioldeb dB Llai na neu'n hafal i 0.2 Llai na neu'n hafal i 0.2 Llai na neu'n hafal i 0.2 Llai na neu'n hafal i 0.2
Dirgryniad dB Llai na neu'n hafal i 0.2 Llai na neu'n hafal i 0.2 Llai na neu'n hafal i 0.2 Llai na neu'n hafal i 0.2
Tymheredd gweithredu gradd -40~75 -40~75 -40~75 -40~75
Tymheredd storio gradd -45~85 -45~85 -45~85 -45~85
Diamedr cebl mm φ3.0, φ2.0, φ0.9 φ3.0, φ2.0, φ0.9 φ3.0, φ2.0, φ0.9 φ3.0, φ2.0, φ0.9



Atebion Cysylltedd

Hybrid-Pwyleg SC-LC: One Cable, Two Connector Ecosystems

Diwedd SC/APC → OLT, hollti PLC, mux CWDM/DWDM, headend CATV. Diwedd LC/UPC → Porthladdoedd trosglwyddydd SFP/SFP+/XFP/QSFP ar switshis a llwybryddion.Yn dileu'r haen addasyddsydd ei angen ar osodiadau APC traddodiadol-i{1}}APC + UPC{{3}i{-i-gosodiadau, gan leihau pwyntiau paru a cholli cyswllt yn gyfan gwbl mewn un cynulliad cebl ffibr optig o hyd unigryw.



Nodweddion



Mwy na neu'n hafal i 60 dB Colled Dychwelyd

12-core SC APC fiber optic patch cord 8-degree angled ferrule achieving 60dB return loss

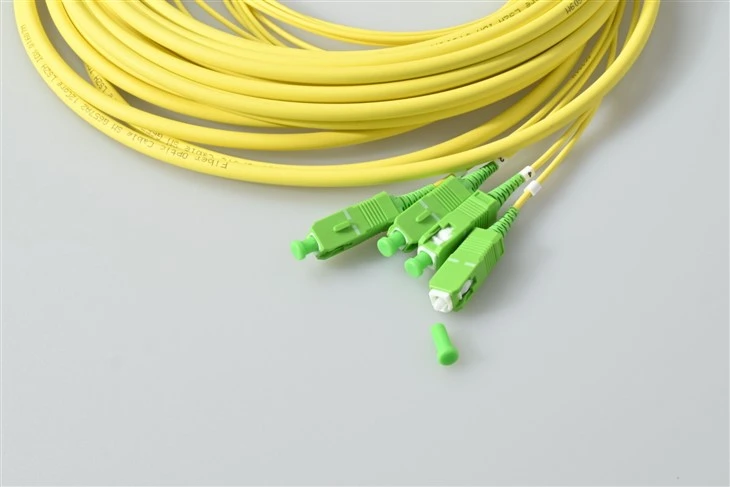

Mae ffurwl onglog 8 gradd SC/APC yn gwyro adlewyrchiadau yn ôl i'r cladin, gan gyflawniMwy na neu'n hafal i golled dychwelyd 60 dB- hanfodol ar gyfer GPON, troshaen CATV RF, a systemau DWDM.

12 -Dwysedd Uchel Ffibr

Compact 12-fiber SC APC cable assembly replacing twelve individual jumpers in ODF rack

LC's1.25 mm ferrule(IEC 61754-20) yn galluogi cysylltiadau dwysedd uchel SFF ar gyfer trosglwyddyddion SFP, XFP, SFP+. Mae un cynulliad 12 craidd yn disodli chwechsiwmperi deublyg- llai o geblau, llai o bwyntiau paru.

Snap{0}}Ystod Tymheredd Mewn ac Eang

SC APC connector with reinforcement for high tensile strength and wide temperature stability

Tab cloi arddull RJ45 - wedi'i fowldio â chwistrelliad i wrthsefyll tynnu, straen ac ardrawiadau. Ystod gweithredu–40 gradd i +75 graddgorchuddio cypyrddau awyr agored i lochesi telathrebu trofannol.

100% wedi'i Brofi'n Optegol

Each core of 12-fiber SC APC patch cord individually tested for insertion loss and return loss

Pob craidd ffibr wedi'i archwilio a'i brofi'n unigol - colled mewnosodLlai na neu'n hafal i 0.2 dB (UPC) / Llai na neu'n hafal i 0.3 dB (APC). Adroddiad prawf wedi'i gynnwys ym mhob pecyn.



Singlemode neu Multimode - Codwr neu Plenum Rated

Modd sengl (9/125 OS1, OS2), amlfodd (50/125, 62.5/125). siacedi plenum PVC, LSZH, OFNR, neu OFNP. Diamedr cebl φ0.9 / φ2.0 / φ3.0 mm. Hyd a lliw cwbl addasadwy-codio - cysylltwch â ni am wasanaeth llinyn clwt OEM/ODM SC-LC. Angen anLC-i-LCneu gyfuniad cysylltydd arall? Rydym yn cynnig pob math o gysylltydd mawr.



Wedi'i gynllunio ar gyfer Rhwydweithiau Sensitif yn ôl{0}}Myfyrio-

Mae geometreg 8-gradd APC yn ailgyfeirio adlewyrchiadau i'r cladin yn hytrach nag yn ôl i'r ffynhonnell laser - gan ddiogelu opteg sensitif ar draws y pensaernïaeth hyn:

12-core SC APC fiber optic patch cords in FTTH central office OLT rack with PLC splitter frame


GPON / XGS-PON CATV ffibr optegol DWDM / Opteg Gydlynol Blaenhaul 5G Dosbarthiad FTTx / PON Dolenni Mwyhadur EDFA



Senarios Cais



12-core SC APC patch cord connecting OLT to PLC splitter in FTTH GPON central office

Swyddfa Ganolog FTTH / GPON

  • Porthladdoedd OLT PON (SC / APC) → Mewnbynnau hollti PLC (LC / UPC), rhediad cebl sengl, dim paneli addasydd
  • 12-cydgrynhoi ffibr yn lleihau tagfeydd panel blaen ODF mewn-safleoedd dwysedd tanysgrifiwr uchel
  • Mae colled dychwelyd sy'n fwy na neu'n hafal i 60 dB yn cefnogi gofynion cyllideb optegol GPON a XGS-PON
12-core SC APC cable patching DWDM mux demux modules for coherent 100G 400G transport

DWDM / Cludo Hir-Haul

  • Yn rhyng-gysylltu mux/demux DWDM, mwyhaduron EDFA, a nodau ROADM lle mae adlewyrchiad cefn lleiaf yn cynnal OSNR
  • Mae un cebl 12-craidd yn cario sianeli tonfedd lluosog rhwng modiwlau rac cyfagos
  • Mae colled mewnosod isel (Llai na neu'n hafal i 0.3 dB APC / Llai na neu'n hafal i 0.2 dB UPC fesul paru) yn cadw'r gyllideb gyswllt
12-core SC APC fiber patch cord in enterprise data center ODF to SFP switch interconnect

Canolfan Ddata a LAN Menter

  • SC-terfynu ODF → LC-switsys ToR offer a chilfachau SFP+/QSFP, un cebl boncyff
  • Mae un cebl 12-craidd yn disodli bwndel llawn o gortynnau clwt deublyg rhwng haenau dosbarthu a mynediad
  • Mae opsiynau siaced LSZH / OFNP / OFNR yn bodloni codau diogelwch tân y ganolfan ddata
12-core SC APC patch cord in 5G C-RAN fronthaul BBU to RRU fiber distribution frame

Blaenhaul 5G a C-RAN

  • Pwll BBU → ffrâm dosbarthu ffibr → safleoedd RRU, yn cario eCPRI/CPRI dros ffibr un modd
  • Mae boncyff craidd 12-yn gwasanaethu hyd at 6 llwybr radio deugyfeiriadol o un silff BBU
  • –Mae ystod gweithredu 40 gradd i +75 gradd yn cefnogi hinsawdd-canolfannau a reolir a chabinetau ymyl ffordd heb eu gwresogi



Cyflunydd Addasu



Mae pob rhwydwaith yn wahanol. Ffurfweddwch eich cydosodiad llinyn clwt ffibr optig SC-LC i gyd-fynd â'ch union ofynion prosiect:

Cyfluniad Opsiynau sydd ar Gael
Cyfrif Ffibr 2 · 4 · 6 · 8 · 12 (safonol)· 24 craidd
Cysylltydd A (Diwedd 1) SC/APC · SC/UPC · SC/PC
Cysylltydd B (Diwedd 2) LC/UPC · LC/APC · LC/PC
Math o Ffibr OS1/OS2 Modd Sengl 9/125 µm · OM3 50/125 · OM4 50/125 · OM1 62.5/125
Deunydd Siaced PVC (safonol) · LSZH (Sero Halogen Mwg Isel) · OFNR (Riser) · OFNP (Plenum)
Diamedr Cebl φ0.9 mm · φ2.0 mm · φ3.0 mm
Hyd Cebl Torri - 0.5 m personol i 300 m
Codio Lliw Dilyniant lliw safonol TIA-598 · Lliwiau personol ar gais



Angen help i ddewis y cyfluniad cywir?Gall ein tîm peirianneg argymell y math ffibr gorau posibl, sgôr siaced, a sglein cysylltydd yn seiliedig ar bensaernïaeth eich rhwydwaith.Cysylltwch â niam ymgynghoriad a dyfynbris am ddim.





FAQ



C: Beth yw'r gwahaniaeth rhwng sglein SC/APC a LC/UPC, a pham defnyddio cordyn clwt sglein hybrid-?

A: Mae cysylltwyr SC/APC yn cynnwys ffurwl onglog 8-gradd sy'n sicrhau colled dychwelyd Mwy na neu'n hafal i 60 dB - yn ddelfrydol ar gyfer adlewyrchiad-systemau sensitif fel GPON, CATV, a DWDM. Mae cysylltwyr LC/UPC yn defnyddio ffurwl fflat crwm gyda cholled dychwelyd Mwy na neu'n hafal i 50 dB, a fabwysiadwyd yn eang ar gyfer porthladdoedd transceiver SFP/SFP+ mewn switshis. Mae llinyn clwt hybrid SC/APC{{9}i-LC/UPC) yn gadael i chi gysylltu APC-OLT caboledig neu borthladdoedd hollti â phorthladdoedd switsh caboledig UPC heb addaswyr canolraddol, gan leihau colled cyswllt a chymhlethdod ceblau. Dysgwch fwy ammathau cyffredin o gysylltwyr ffibr optig.

C: Pam dewis cordyn clwt 12-craidd yn lle siwmperi deublyg lluosog?

A: Mae un cebl craidd 12-yn disodli chwe llinyn clwt deublyg unigol. Mae'r cydgrynhoi hwn yn lleihau llenwi hambwrdd cebl yn sylweddol, yn lleihau'r amser gosod, ac yn lleihau cyfanswm y pwyntiau paru - sy'n brif ffynhonnell colli signal a methiannau halogi mewn rhwydweithiau ffibr. Ar gyfer swyddfeydd canolog, canolfannau data, ac ystafelloedd telathrebu sy'n rheoli cannoedd o gysylltiadau, mae gwasanaethau 12 craidd yn sicrhau arbedion ystyrlon o ran gofod, amser ac ymdrech cynnal a chadw parhaus.

C: Pa ddulliau ffibr ac opsiynau siaced sydd ar gael?

A: Rydym yn cyflenwi gwasanaethau cebl SC-LC mewn modd sengl (9/125 OS1, OS2) ac amlfodd (50/125 a 62.5/125). Mae opsiynau siaced yn cynnwys siacedi PVC (safonol), LSZH (mwg isel sero halogen), a -cyfradd tân (OFNR) neu siacedi plenum (OFNP). Mae diamedrau cebl o φ0.9 mm, φ2.0 mm, a φ3.0 mm ar gael. Cysylltwch â ni am ofynion cyfluniad penodol.

C: A allaf archebu hyd arfer, cyfrif ffibr, a chyfuniadau cysylltwyr?

A: Ydw. Rydym yn cefnogi addasu OEM / ODM llawn. Gallwch nodi hyd ceblau wedi'u teilwra, dewis cyfrif ffibr o 2 i 24 craidd, dewis deunydd siaced a lliw-codio, a ffurfweddu unrhyw gyfuniad sglein cysylltydd. Cysylltwch â'n tîm gwerthu i drafod manylebau eich prosiect.

C: Pa brofion ansawdd y mae pob llinyn clwt yn ei wneud cyn ei anfon?

A: Mae ein cordiau patsh yn cael eu harchwilio a'u profi 100% yn optegol. Mae pob craidd ffeibr yn cael ei archwilio ar ddiwedd-wyneb a mesuriad optegol ar gyfer colled mewnosod a cholli dychwelyd. Nid yw colled mewnosod yn fwy na 0.2 dB ar gyfer UPC a 0.3 dB ar gyfer cysylltwyr singlemode APC. Mae colled dychweliad yn cael ei wirio yn Fwy na neu'n hafal i 60 dB ar gyfer y pen SC/APC ac yn Fwy na neu'n hafal i 50 dB ar gyfer diwedd yr LC/UPC. Mae pob cebl wedi'i becynnu gydag adroddiad prawf ar gyfer dogfennaeth ansawdd.

C: Sut ddylwn i ddewis rhwng siaced LSZH a PVC ar gyfer fy mhrosiect?

A: Mae siacedi LSZH (Isel Mwg Sero Halogen) yn rhyddhau ychydig iawn o fwg a dim nwyon halogen gwenwynig pan fyddant yn agored i dân, gan eu gwneud yn well ar gyfer amgylcheddau caeedig neu boblog megis canolfannau data, ysbytai a systemau tramwy cyhoeddus. Mae siacedi PVC yn fwy darbodus ac yn darparu hyblygrwydd mecanyddol da, sy'n addas ar gyfer gosodiadau cyffredinol dan do. Ar gyfer gofodau trin aer, ystyriwch ein hopsiwn cebl â sgôr OFNP. Gall ein tîm eich helpu i ddewis y math siaced cywir yn seiliedig ar eich amgylchedd gosod a chodau tân lleol.
