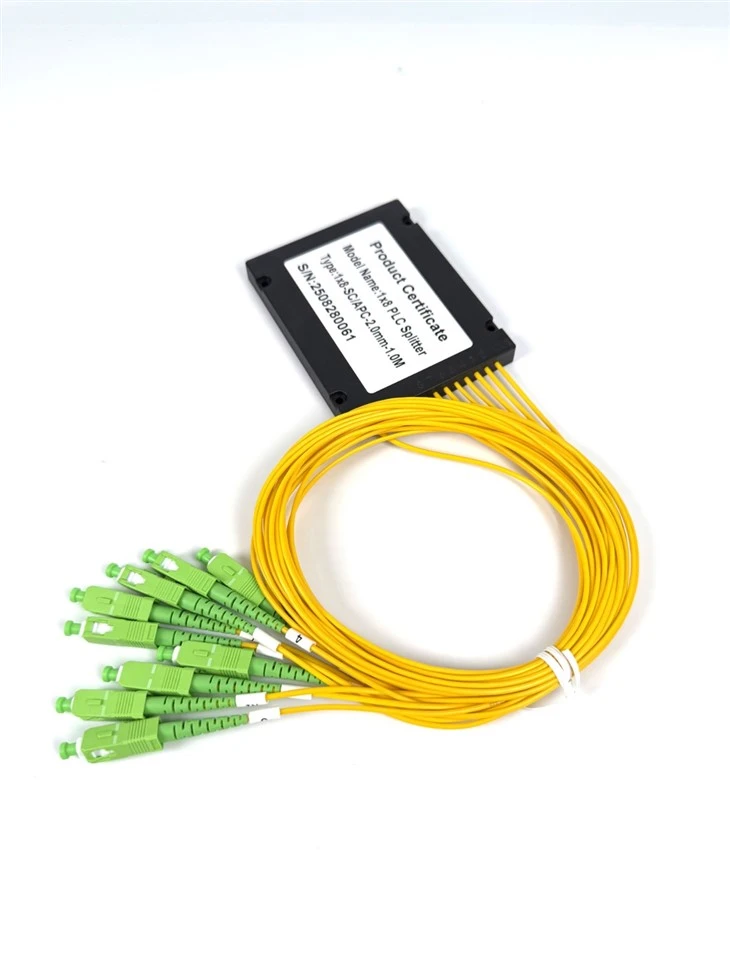

Beth yw hollti ffibr optig?
Dyfais oddefol yw holltwr optegol sy'n rhannu signalau optegol yn sawl rhan. Fe'i defnyddir yn bennaf mewn rhwydweithiau FTTx / PON i rannu un cebl ffibr optig yn ganghennau lluosog, gan alluogi cefnogaeth i ddefnyddwyr terfynol lluosog a thrwy hynny leihau'r llwyth ar y rhwydwaith ffibr asgwrn cefn. Yn ogystal, mae'n cael ei ddefnyddio i gynnal a chadw rhwydweithiau pellter hir, teledu cebl, cylchedau ATM, ac ar gyfer dosbarthu signal mewn rhwydweithiau lleol/metro.
Yn nodweddiadol mae gan holltwyr ffibr optig o leiaf 2 borthladd a gallant gael hyd at 128 o borthladdoedd. Y ddau fath a ddefnyddir amlaf yw'r holltwr tapr biconigaidd ffiwsig traddodiadol (FBT) cost-effeithiol a'r holltwr cylched tonnau golau planar (PLC) cryno, dwysedd uchel.
Mae sawl diamedr safonol o ffibrau optegol a ddefnyddir yn gyffredin mewn holltwyr PLC, sy'n gysylltiedig â dimensiynau allanol y ffibrau. Mae diamedrau ffibr cyffredin yn cynnwys 250 μ m, 900 μ m, a 2mm. Mae diamedrau ffibr gwahanol yn addas ar gyfer gwahanol becynnu a chymwysiadau.
Manylebau Cynnyrch
|

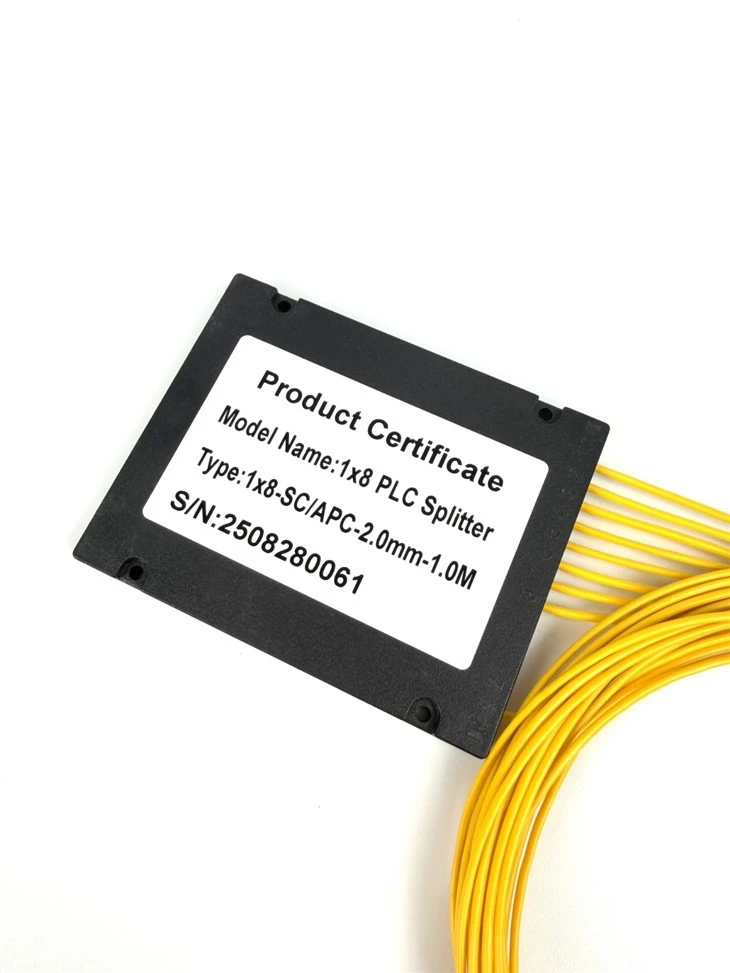

Arddull Pecyn |
Modiwl ABS |
Math o Gyfluniad |
1x8 1x16 1x32 1x64 |
|
Math o Ffibr |
Singlemode G.657A1 |

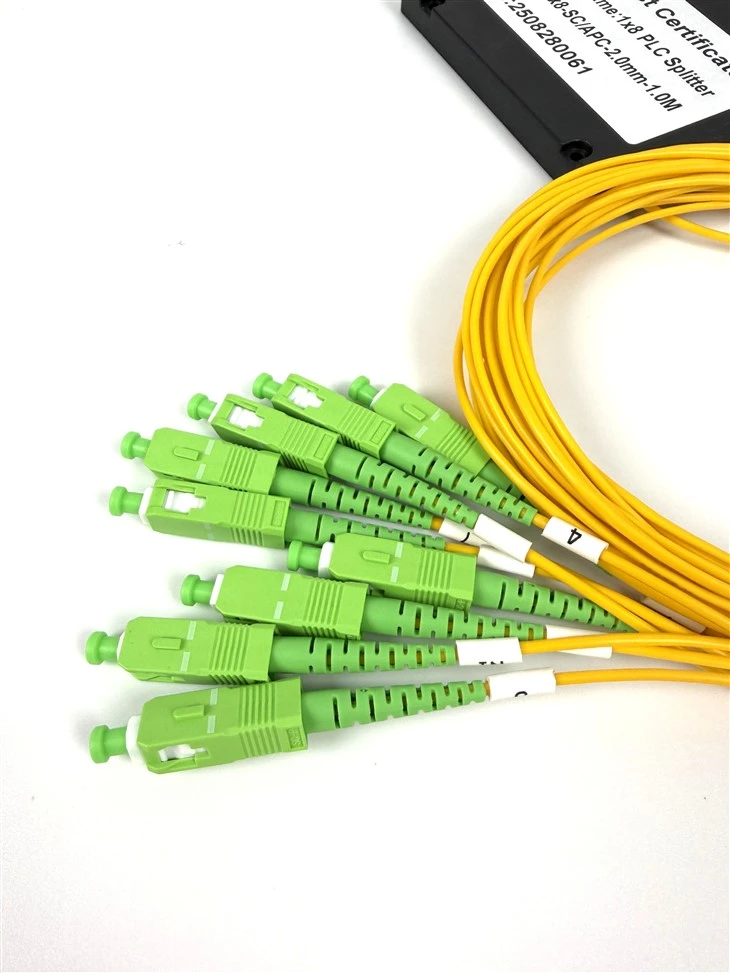

Math o Gysylltydd |
SC/APC |
|
Diamedr Ffibr |
2.0mm |
Hyd Ffibr |
>1m |
|
Colled Mewnosod |
Llai na neu'n hafal i 17.3dB |
Colled Dychwelyd |
Yn fwy na neu'n hafal i 50dB |
|
Colli Unffurfiaeth |
Llai na neu'n hafal i 1.5dB |
Cyfeiriadedd |
Yn fwy na neu'n hafal i 65dB |
|
Colled Dibynnol polareiddio |
Llai na neu'n hafal i 0.3dB |
Colli Tymheredd Dibynnol |
Llai na neu'n hafal i 0.5dB |
|
Colled Dibynnol Tonfedd |
Llai na neu'n hafal i 0.3dB |
Lled Band Gweithredu |
1260 ~ 1650nm |
|
Tymheredd Gweithredu |
-40 ~ 85 gradd |
Tymheredd Storio |
-40 ~ 85 gradd |
Cais
Defnyddir holltwyr PLC yn eang mewn rhwydweithiau FTTH i ddosbarthu signalau optegol o leoliad canolog i gartrefi neu leoliadau lluosog. Mae'r ffigur canlynol yn dangos cymhwysiad nodweddiadol o holltwr 1x4 PLC. Mae'r signal optegol o OLT yn mynd i mewn i'r holltwr PLC trwy un ffibr mewnbwn. Yna, mae'r holltwr PLC yn rhannu'r signal optegol sy'n dod i mewn yn gyfartal yn bedwar trawst gwahanol yn ôl cymhareb a bennwyd ymlaen llaw, gyda phob trawst yn cario'r un gyfran o bŵer optegol mewnbwn. Ar ôl hollti, trosglwyddir y signal optegol i bedwar ffibr allbwn annibynnol, sy'n dosbarthu'r signal i bedwar defnyddiwr neu ddyfais wahanol
