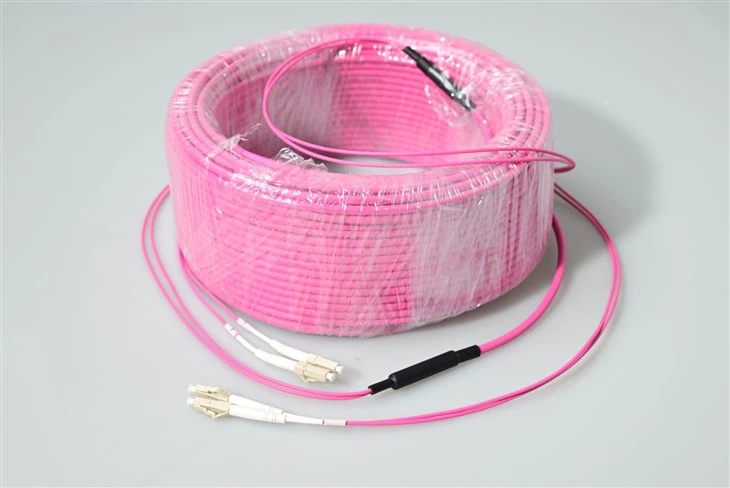

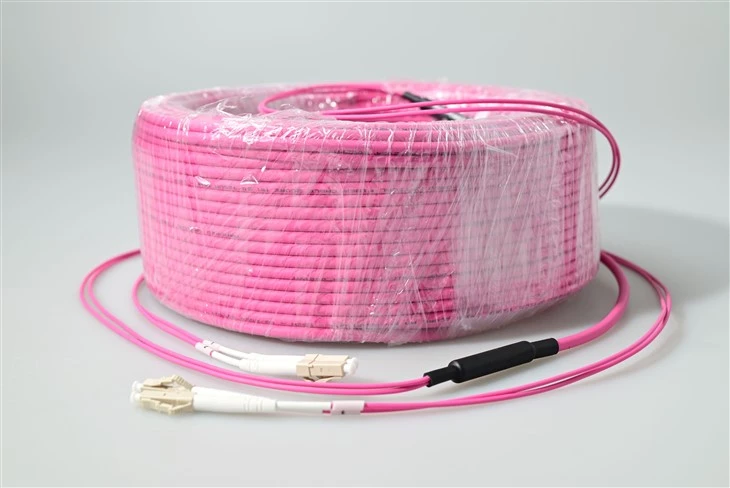

Beth yw cebl clwt LC LC?
LC{0}}Llinyn clwt ffibr optig LCyn gebl clwt cryno bach a ddefnyddir yn boblogaidd iawn mewn llawer o gymwysiadau. Mae'r atebion rhwydwaith hyn yn cynnwys rhwydweithiau telathrebu, LANs, rhwydweithiau prosesu data, terfyniadau dyfeisiau a dosraniadau eiddo. LC-Mae cortynnau clwt LC wedi'u cynllunio i ddarparu datrysiadau Ethernet cyflym mewn cymwysiadau Gigabit a chymwysiadau ATM gyda llai o ddefnydd o le.
Manyleb
| Paramedr | Uned | FC, SC, LC / llinyn clwt ffibr arfog | ST, MU | MT-RJ, MPO | E2000 | ||||||||
| SM | MM | SM | MM | SM | MM | SM | |||||||
| PC | UPC | APC | PC | PC | UPC | PC | PC | UPC | PC | PC | APC | ||
| Colled mewnosod (nodweddiadol) | dB | Llai na neu'n hafal i 0.3 | Llai na neu'n hafal i 0.2 | Llai na neu'n hafal i 0.3 | Llai na neu'n hafal i 0.2 | Llai na neu'n hafal i 0.3 | Llai na neu'n hafal i 0.2 | Llai na neu'n hafal i 0.2 | Llai na neu'n hafal i 0.3 | Llai na neu'n hafal i 0.2 | Llai na neu'n hafal i 0.2 | Llai na neu'n hafal i 0.3 | Llai na neu'n hafal i 0.3 |
| Colli dychwelyd | dB | Yn fwy na neu'n hafal i 45 | Yn fwy na neu'n hafal i 50 | Yn fwy na neu'n hafal i 60 | Yn fwy na neu'n hafal i 30 | Yn fwy na neu'n hafal i 45 | Yn fwy na neu'n hafal i 50 | Yn fwy na neu'n hafal i 30 | Yn fwy na neu'n hafal i 45 | Yn fwy na neu'n hafal i 50 | Yn fwy na neu'n hafal i 35 | Yn fwy na neu'n hafal i 55 | Yn fwy na neu'n hafal i 75 |
| Tonfedd gweithredu | nm | 1310, 1510 | 1310, 1510 | 1310, 1510 | 1310, 1510 | ||||||||
| Cyfnewidioldeb | dB | Llai na neu'n hafal i 0.2 | Llai na neu'n hafal i 0.2 | Llai na neu'n hafal i 0.2 | Llai na neu'n hafal i 0.2 | ||||||||
| Dirgryniad | dB | Llai na neu'n hafal i 0.2 | Llai na neu'n hafal i 0.2 | Llai na neu'n hafal i 0.2 | Llai na neu'n hafal i 0.2 | ||||||||
| Tymheredd gweithredu | gradd | -40~75 | -40~75 | -40~75 | -40~75 | ||||||||
| Tymheredd storio | gradd | -45~85 | -45~85 | -45~85 | -45~85 | ||||||||
| Diamedr cebl | mm | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | ||||||||
Nodweddion
Yn Diwallu'r Galw cynyddol am Atebion SFF
Mae cysylltwyr LC yn cael eu cynhyrchu gyda dim ond ferrule diamedr 1.25mm sy'n fantais fawr ar gyfer rhwydwaith ffibr optig poblog. Mae'r cysylltydd LC yn cael ei weithgynhyrchu o dan y safon IEC 61754-20 ar gyfer cysylltiadau dwysedd uchel megis mewn traws-gwybryddion SFP, XFP a SFP+. I gael golwg ddyfnach ar sut mae hyn yn trosi i leoliadau byd go iawn, gweler ein canllawdatrysiadau cysylltydd ffibr LC dwysedd uchel ar gyfer SFP+ ac amgylcheddau canolfannau data.
Gradd Unmod neu Amlfodd LC-LC, Riser neu Plenum Rated
Rydym yn cyflenwi cydosodiadau cebl ffibr optig LC-LC gydamodd sengl (9/125 OS1, OS2), deublyg ac amlfodd (50/125 a 62.5/125)opsiynau. Gallwch ddewis a yw ar gyfer cais riser neu gysylltiadau plenum neu os ydych am iddo gael ei addasu'n llwyr, gallwch gysylltu â ni i wybod mwy am ein gwasanaeth OEM/ODM ar gyfer cortynnau clytiau LC-LC.
Hawdd a Chyfleus Tynnu Allan
Wedi'u hadeiladu gyda chyfluniad cyfleus, mae gan gysylltiadau LC-LC fecanweithiau cloi sy'n debyg i dab cadw cysylltydd RJ45. Nawr mae'n hawdd cysylltu a datgysylltu'r cysylltydd o'r ddyfais. Mae'r tabiau cloi wedi'u mowldio â chwistrelliad gyda gwydnwch gwell o ran gwrthsefyll tynnu, straen, rhwystrau ac effeithiau wrth osod a chynnal a chadw ceblau.
Cynulliad Ffibr Diogel a Phrofi gyda Cholled Mewnosodiad Isel
Mae ein cordiau clwt yn cael eu harchwilio a'u profi'n optegol 100% i ddod â cholled mewnosod isel nad yw'n fwy na 0.02 dB.
Ceisiadau
Mae'r llinyn clwt deublyg OM4 amlfodd LC wedi'i beiriannu'n benodol ar gyfer amgylcheddau lle mae dwysedd cysylltydd, lled band cyrhaeddiad byr, a chyfnewid poeth cyflym yn golygu mwy na phellter. Oherwydd bod y ferrule SFF 1.25mm yn hanner diamedr ferrule SC safonol, mae'r siwmper ffibr dwplecs LC OM4 hwn yn ffitio dwywaith cymaint o borthladdoedd i'r un 1U o ofod panel - a dyna pam mai'r senarios canlynol yw ei brif dargedau defnyddio.
Uchel-Dwysedd SFP+ / QSFP+ Racks Transceiver
Slotiau yn syth i mewn i 10G SFP+, 25G SFP28, a 4×10G QSFP+ cewyll torri-allan. Mae'r cebl clwt SFF LC 1.25mm yn cadw'r porthladd i'r traw porthladd ar 6.25mm, gan gyfateb i'r bylchiad mecanyddol a ddiffinnir gan IEC 61754-20 ar gyfer cewyll traws-dderbynnydd y gellir eu stacio.
10G / 40G / 100G Byr-Cyrraedd Dolenni Amlfodd
Mae OM{0}}/125 laser-ffibr wedi'i optimeiddio yn darparu 10GBASE-SR hyd at 400 m, 40GBASE{7}}SR4 hyd at 150 m, a 100GBASE{{11}SR10 hyd at 150 m. Mae hyn yn gwneud y cebl ffibr optig deublyg LC OM4 LC-LC yn siwmper cyrhaeddiad byr rhagosodedig ar gyfer ffabrig dail asgwrn cefn y tu mewn i un neuadd ddata. Os ydych yn gwerthuso a ddylid defnyddio OM3 neu OM4 ar gyfer eich prosiect, mae einCanllaw cymharu ffibr amlfodd OM3 vs OM4yn cwmpasu'r pellteroedd allweddol, lled band, a-gwerthu costau yn fanwl.
Poeth-Cyfnewid Clytio mewn Paneli Live 24×7
Y snap arddull RJ45-mewn datganiadau clicied gydag un bys - dim offer, dim aflonyddwch porthladd cyfagos. Mae'n well gan dechnegwyr maes yr arweiniad clwt OM4 dwplecs LC hwn ar gyfer paneli cynhyrchu lle mae tynnu damweiniol ar geblau cyfagos yn achosi trawiadau gwasanaeth.
Rhwydweithiau Ardal Storio (Sianel Ffibr 16G / 32G)
Mae cyfarwyddwyr SAN o Brocade a Cisco yn defnyddio LC deublyg ar bob porthladd. Mae'r siwmper amlfodd OM4 LC i LC yn cefnogi 16GFC hyd at 125 m a 32GFC hyd at 100 m - yn cwmpasu'r rhes hiraf-i-estyniad rhes y tu mewn i'r rhan fwyaf o ffabrigau SAN menter.
Ceblau Strwythuredig Riser & Plenum (OFNR / OFNP)
Ar gyfer prynwyr archeb swmp sy'n adeiladu siafftiau codi neu nenfydau -plenum aer, mae llinyn clwt plenum deublyg LC OM4 ar gael gyda siacedi â gradd OFNR neu OFNP sy'n bodloni gofynion diogelwch tân NFPA 262 ac UL 910 - a nodir yn aml ar brosiectau ffederal a gofal iechyd yr UD.
OEM / ODM Cyfanwerthu ar gyfer Integreiddwyr System
Rydym yn derbyn archebion OEM swmp gyda labeli wedi'u hargraffu wedi'u teilwra, esgidiau â chod lliw, a darnau torri allan ansafonol (i lawr i 0.5 m). Gall prynwyr siwmper deublyg multimode LC cyfanwerthu gyfuno diamedrau cebl cymysg 0.9 / 2.0 / 3.0 mm ar yr un PO.
-Rhediadau Ffibr Diwydiannol Tymheredd Eang
Mae'r ffenestr weithredu −40 ~ 75 gradd yn fwy na'r fanyleb fasnachol safonol 20 gradd ar y pen isel, gan adael i'r cebl clwt deublyg 50/125 OM4 LC-LC oroesi ystafelloedd switsh heb amodau, llochesi awyr agored, a chabinetau telathrebu ochr y trac heb fethiant beicio thermol.
FAQ
C1: Beth sy'n gwneud y ferrule SFF 1.25mm yn well na'r ferrule 2.5mm ar gebl SC?
A: Mae'r ferrule llai yn haneru'r cae rhwng porthladdoedd, a dyna'n union pam y dewisodd IEC 61754-20 1.25mm ar gyfer LC. Gall panel 1U sy'n ffitio 24 porthladd deublyg SC ffitio 48 porthladd deublyg LC gan ddefnyddio'r llinyn clwt OM4 deublyg amlfodd LC hwn - dyblu dwysedd porthladd heb ehangu ôl troed y rac.
C2: A fydd y siwmper ffibr LC i LC OM4 hwn yn rhedeg 40G a 100G?
A: Ydw. Mae laser OM4-ffeibr 50/125 wedi'i optimeiddio yn cefnogi 40GBASE-SR4 a 100GBASE-SR10 ar-cyrraedd-cysylltau amlfodd byr. Ar gyfer opteg gyfochrog 40G/100G byddech yn defnyddio dau siwmper deublyg LC OM4 neu'n symud i foncyff MPO - ond ar gyfer agregu rhwng dau borthladd torri allan deublyg LC SFP+/QSFP+, y llinyn hwn yw'r dewis cywir.
C3: Beth yn union y mae IEC 61754-20 yn gwarantu cydymffurfiaeth?
A: IEC 61754-20 yw'r safon dimensiwn a pharu ryngwladol ar gyfer cysylltwyr rhyngwyneb LC. Mae'r siwmper dwplecs IEC 61754-20 LC a gynhyrchir yma yn paru'n ddibynadwy ag unrhyw drosglwyddydd neu addasydd sy'n cydymffurfio o Cisco, Juniper, Arista, HPE, Finisar, a chynhyrchwyr eraill - dim cloeon gwerthwr.
C4: A allaf archebu'r llinyn clwt OM4 LC hwn mewn sgôr plenum OFNP ar gyfer prosiect cyfanwerthu?
A: Ydw. Gall prynwyr swmp nodi siacedi OFNR (riser) neu OFNP (plenum) ar yr un PO. Mae MOQ ar gyfer graddfeydd siacedi wedi'u haddasu fel arfer yn 100 darn fesul hyd-SKU; hyd cymysg o 0.5 m i 30 m llong gyda'i gilydd.
C5: Beth yw'r amser arweiniol ar gyfer gorchymyn swmp o geblau ffibr dwplecs LC OM4?
A: Mae ffurfweddiadau safonol (dŵr LSZH, 2.0 mm, 0.5-10 m) yn cludo mewn 3-5 diwrnod gwaith o stoc. Mae archebion OEM personol gyda labeli wedi'u hargraffu, esgidiau cod lliw, neu hyd ansafonol fel arfer yn gofyn am 7-12 diwrnod gwaith. Mae tendrau mawr 5,000+ darn yn cael eu dyfynnu'n unigol.
C6: A yw'r golled mewnosod isel Llai na neu'n hafal i 0.2 dB wedi'i warantu ar bob uned?
A: Mae pob dennyn clwt OM4 deublyg LC yn cael ei archwilio 100% ymyriant a gosod -profi colled yn erbyn cyfeirnod-graddfeistr. Mae IL nodweddiadol a fesurir mewn-llinell yn Llai na neu'n hafal i 0.2 dB ar 850 nm a Llai na neu'n hafal i 0.15 dB ar 1300 nm. Mae adroddiadau prawf unigol ar gael ar gais ar gyfer cyflwyniadau ansawdd swmp archeb.
C7: Pa ddiamedr cebl ddylwn i ei ddewis - 0.9, 2.0, neu 3.0 mm?
A: Defnyddiwch 3.0 mm ar gyfer panel clwt i rediadau offer lle mae ymwrthedd mathru yn bwysig, 2.0 mm ar gyfer caeau clwt 1U trwchus, a 0.9 mm wedi'i glustogi ar gyfer cynulliadau ffanout a chasetiau mewnol. Cynigir y tri diamedr ar yr un teulu cebl clwt deublyg 50/125 OM4 LC-LC.
C8: A yw'r siwmper OM4 hon yn ôl yn gydnaws â thrawsgludwyr OM3?
A: Ydw. Mae ffibr OM4 yn rhedeg ar led band uwch nag OM3 ond mae'n rhannu'r un geometreg graidd 50/125, felly mae llinyn clwt deublyg amlfodd LC yn gweithio ar offer OM3 heb unrhyw anghysondeb moddol. Bydd cyrhaeddiad dolen yn cael ei reoli gan y cymal gradd isaf mewn sianel gymysg OM3/OM4.
C9: Pa dymheredd gweithredu y gallaf ei ddisgwyl mewn cabinet stryd awyr agored?
A: Yr ystod weithredol yw −40 gradd i +75 gradd , gyda storfa −45 gradd i +85 gradd . Mae hyn yn golygu bod modd defnyddio'r cebl clwt LC OM4 dwysedd uchel ar gyfer gosodiadau SFP+ mewn cypyrddau heb amodau ar draws y rhan fwyaf o barthau hinsawdd Ewrop, Gogledd America a'r Dwyrain Canol.
C10: Sut mae'r glicied arddull RJ45- yn cymharu â cheblau uniboot gwthio-tynnu?
A: Mae'r snap{0}}mewn glicied yn symlach, yn rhatach, ac yn gyfarwydd iawn i dechnegwyr maes. Mae ceblau Uniboot yn arbed tua 25% ar drawstoriad siwmper ond yn costio mwy fesul uned. Ar gyfer caeau patsh 1U safonol, y siwmper dwplecs LC arddull RJ45 yw'r dewis prif ffrwd; Mae uniboot yn llinell gynnyrch ar wahân.
C11: A ydych chi'n llongio'r llinyn deublyg LC-LC OM4 hwn o dan eich brand neu OEM eich hun?
A: Y ddau. Mae prynwyr uniongyrchol yn derbyn labeli a phecynnu brand Evolux. OEM / cyfanwerthu LC OM4 deublyg cyflenwyr archebion llong gyda argraffu y prynwr ei hun, dylunio blwch, a ffatri tystysgrif dogfennaeth tarddiad.
C12: Beth ddylwn i ei gadarnhau cyn gosod yr archeb?
A: Cadarnhewch os gwelwch yn ddamath sglein (UPC neu APC) - gweler ein canllaw sglein cysylltydd PC vs UPC vs APCos ydych yn ansicr pa orffeniad sy'n gweddu i'ch cyswllt, deunydd siaced (LSZH / OFNR / OFNP / PVC), diamedr cebl (0.9 / 2.0 / 3.0 mm), hyd, lliw -gofyniad cist cod, ac a oes angen marcwyr hyd printiedig neu labeli rhif cyfresol ar bob cynulliad.
