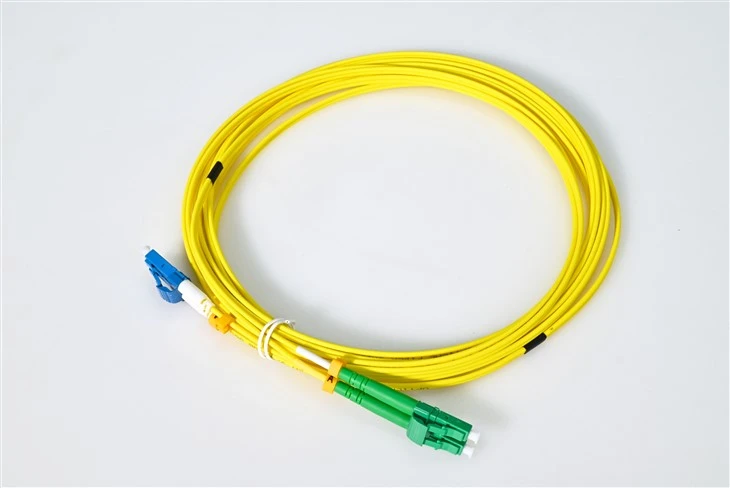

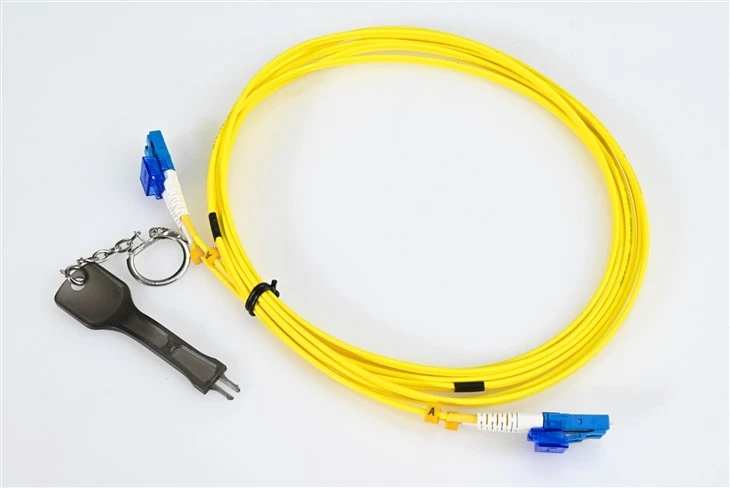

Beth yw cebl clwt LC LC?
Cebl clwt ffibr LC-LCgyda dau gysylltydd ffibr LC wedi'u terfynu ar y ddau ben yw'r math cebl ffibr optig a ddefnyddir amlaf yn y diwydiant. O'i gymharu â cheblau ffibr optig cyffredin eraill, mae ceblau ffibr FC yn cynnig perfformiad dwysedd uchel a dibynadwy yn y rhan fwyaf o geisiadau. Os ydych chi'n chwilio am amrywiad hybrid, mae einLC APC i LC UPC llinyn clwt hybrid modd sengl yw un o'r ffurfweddiadau y gofynnir amdanynt amlaf ar gyfer gosodiadau polaredd cymysg.
Mae ein ceblau yn cael eu harchwilio a'u profi'n optegol 100% am golled mewnosod.
Manyleb
| Math o Gysylltydd | LC UPC i LC APC | Modd Ffibr | Melyn 9/125μm |
| Gradd Ffibr | G657A/G652D | Tonfedd | 1310/1550nm |
| Colled Mewnosod | Llai na neu'n hafal i 0.3dB | Colled Dychwelyd | Yn fwy na neu'n hafal i 50dB |
| Minnau. Radiws Tro (Craidd Ffibr) | 10mm | Minnau. Radiws Tro (Cable Ffibr) | 10/5D (Dynamic/Statig) |
| Cyfrif Ffibr | Deublyg | Siaced Cebl | LSZH |
| Tymheredd Gweithredu | -20 ~ 70 gradd | Tymheredd Storio | -40 ~ 80 gradd |
Dulliau dosbarthu ceblau optegol
Mae cebl ffibr optegol yn llinell gyfathrebu sy'n defnyddio ffibrau optegol sy'n bodloni gofynion perfformiad optegol fel cyfrwng trosglwyddo i gyflawni trosglwyddiad signal optegol. Mae'n cynnwys cydrannau fel craidd y cebl, elfennau atgyfnerthu, a gwain, a gall hefyd gynnwys elfennau ychwanegol fel haenau gwrth-ddŵr, haenau clustogi, haenau inswleiddio, a haenau arfwisg yn ôl yr angen.
Mae dulliau dosbarthu ceblau optegol yn bennaf yn cynnwys y canlynol:
Trwy gyfrwng trawsyrru: categoreiddio iceblau ffibr optig modd sengl a cheblau ffibr optig amlfodd.
Yn ôl strwythur craidd y cebl: mae wedi'i rannu'n gebl optegol sownd, cebl optegol ysgerbydol, cebl optegol tiwb canolog, cebl optegol rhuban, a chebl optegol gwastad.
Cydrannau wedi'u hatgyfnerthu: wedi'u categoreiddio i geblau optegol anfetelaidd, ceblau optegol safonol, a cheblau optegol cydrannau wedi'u hatgyfnerthu.
Yn ôl y dull gosod: wedi'i rannu'n gebl optegol dwythell, cebl optegol uwchben, cebl optegol wedi'i gladdu'n uniongyrchol, a chebl optegol tanfor.
Yn seiliedig ar yr amgylchedd defnydd, maent yn cael eu categoreiddio i geblau optegol dan do a cheblau optegol awyr agored.
Ceisiadau
Croes{0}}Cysylltiad Rhwng UPC ac APC Offer Terfynedig
Y prif achos defnydd ar gyfer y cebl clwt LC hybrid hwn yw dyfeisiau pontio gyda gwahanol fathau o sglein cysylltydd. Pan fydd offer rhwydwaith yn defnyddio porthladdoedd LC/APC ond mae paneli clwt yn cael eu terfynu LC/UPC (neu i'r gwrthwyneb), mae'r siwmper ffibr UPC hwn i-APC yn dileu'r angen am drosi addasydd. I gael trosolwg llawn o sut mae'r safonau caboli hyn yn wahanol mewn perfformiad, gweler ein canllawMathau sglein cysylltydd ffibr PC vs UPC vs APC a pherfformiad colled dychwelyd.
Cydgysylltiad FTTH OLT ac ONU
Mewn ffeibr i'r gosodiadau cartref, mae offer OLT yn aml yn defnyddio cysylltwyr APC ar gyfer y golled enillion gorau posibl, tra bod gan rai dyfeisiau ONU etifeddol ryngwynebau UPC. Mae'r cebl hybrid LC UPC-APC hwn yn darparu cysylltedd uniongyrchol rhwng offer terfynell PON nad yw'n cyfateb. Ar gyfer rhediadau FTTH safonol lle mae'r ddau ben yn rhannu'r un math o sglein, mae einCebl clwt ffibr modd sengl LC LC ar gyfer FTTH a chysylltiadau canolfan ddatayn-ddewis cost-effeithiol.
Pen pen CATV a Chlytio Nodau Dosbarthu
Mae rhwydweithiau optegol teledu cebl fel arfer yn gofyn am gysylltwyr APC i leihau'r adlewyrchiad yn ôl mewn signalau fideo analog. Wrth integreiddio UPC-offer prawf terfynedig neu gydrannau etifeddiaeth, mae'r llinyn clwt hybrid hwn ar gyfer defnydd headend CATV yn cynnal cywirdeb signal ar draws mathau o ryngwyneb.
Croes Swyddfa Ganolog Telecom-Cysylltu Cymwysiadau
Mae cyfleusterau telathrebu yn aml yn rheoli stocrestrau cysylltwyr cymysg yn ystod uwchraddio rhwydwaith. Mae'r cebl siwmper hybrid modd sengl hwn yn caniatáu mudo graddol o seilwaith UPC i APC heb ddisodli'r holl baneli patsh presennol ar yr un pryd.
Profi Labordy gyda Chyfluniadau Connector Cymysg
Mae labordai prawf optegol yn aml yn dod ar draws offer gyda gwahanol safonau sglein cysylltydd. Mae UPC -penodedig i- APC cebl clwt prawf yn lleihau'r angen am addaswyr lluosog ac yn sicrhau amodau mesur cyson yn ystod nodweddu ffibr.
Pontio Ceblau Strwythuredig mewn Rhwydweithiau Adeiladu
Wrth uwchraddio rhwydwaith adeiladu o systemau UPC etifeddol i osodiadau APC modern, mae'r cebl clwt hybrid G657A1 hwn yn galluogi pontio dros dro neu barhaol rhwng segmentau ceblau hen a newydd heb amnewid seilwaith llawn.
FAQ
C1: Pam y byddai angen cebl clwt hybrid LC UPC i LC APC arnaf yn lle defnyddio addasydd?
A: Mae cebl clwt hybrid pwrpasol yn darparu cyfanswm colled mewnosod is o gymharu â defnyddio addasydd paru UPC i- APC. Mae pob cysylltiad addasydd yn ychwanegu pwyntiau colled a myfyrio posibl. Mae'r siwmper hybrid sengl hon gyda therfynau caboledig ffatri yn sicrhau trosglwyddiad signal glanach wrth bontio offer UPC ac APC.
C2: Beth yw'r prif wahaniaeth rhwng mathau sglein cysylltydd UPC ac APC?
A: Mae gan UPC (Ultra Physical Contact) wyneb pen gwastad caboledig, tra bod gan APC (Angled Physical Contact) wyneb pen onglog 8-gradd. Mae cysylltwyr APC yn darparu colled dychweliad uwch (myfyrdod cefn is), sy'n golygu eu bod yn cael eu ffafrio ar gyfer cymwysiadau fideo analog a sensitifrwydd uchel. Mae'r cebl hybrid hwn yn cysylltu'r ddau fath yn uniongyrchol.
C3: A allaf ddefnyddio'r cebl LC UPC-APC hwn ar gyfer rhwydweithiau GPON neu XGS-PON?
A: Ydw. Yn aml mae gan rwydweithiau optegol goddefol borthladdoedd OLT gyda chysylltwyr APC a rhai dyfeisiau ONT / ONU gyda phorthladdoedd UPC. Mae'r cebl clwt modd sengl hybrid hwn ar gyfer defnyddio PON yn pontio'r fath anghysondebau rhyngwyneb heb fod angen modiwlau addasydd ar bob pwynt cysylltu.
C4: Beth mae G657A1 plygu-ffibr ansensitif yn ei olygu ar gyfer gosod?
A: Mae ffibr G657A1 yn caniatáu radiysau tro tynnach (mor isel â 10mm) heb golli signal sylweddol. Mae hyn yn gwneud y cebl clwt hybrid yn addas ar gyfer mannau cyfyng, paneli patsh trwchus, a llwybro o amgylch rhwystrau lle byddai ffibr safonol G652D yn dioddef gwanhad troeon macro.
C5: A oes angen siaced LSZH ar y cebl hwn ar gyfer gosod dan do?
A: Mae siacedi LSZH (Isel Mwg Sero Halogen) yn cael eu hargymell neu eu hangen mewn mannau caeedig fel canolfannau data, adeiladau swyddfa, a lleoliadau cyhoeddus. Mae'r cebl hybrid LC gwrth-fflam hwn yn bodloni safonau diogelwch tân dan do ac yn cynhyrchu cyn lleied â phosibl o fwg gwenwynig os yw'n agored i dân. I gael arweiniad ar ddewis y math cywir o siaced ar gyfer gwahanol amgylcheddau, cyfeiriwch at ein herthygl ymlaengofynion gosod cebl ffibr optig dan do ac awyr agored a dewis siaced.
C6: Pa golled dychwelyd y gallaf ei ddisgwyl o ddiwedd APC y cebl hybrid hwn?
A: Mae pen y cysylltydd APC fel arfer yn cyflawni colled dychwelyd Fwy na neu'n hafal i 60dB oherwydd ei sglein onglog. Mae'r pen UPC yn darparu colled dychwelyd Mwy na neu'n hafal i 50dB. Wedi'i gyfuno â Llai na neu'n hafal i golled mewnosod 0.3dB, mae'r llinyn clwt deublyg hybrid hwn yn cynnal ansawdd y signal ar gyfer cysylltiadau optegol sensitif.
C7: A ellir defnyddio'r cebl clwt hybrid hwn ar gyfer trosglwyddo modd sengl pellter hir?
A: Ydw. Mae'r ffibr modd sengl 9/125μm yn cefnogi trosglwyddiad dros lawer o gilometrau ar donfeddi 1310nm a 1550nm. Mae'r siwmper LC UPC i APC ar gyfer cysylltedd pellter hir yn gweithio gyda throsglwyddyddion modd sengl safonol a gellir ei ddefnyddio mewn segmentau rhwydwaith metro neu fynediad.
C8: A oes hydoedd wedi'u teilwra ar gael ar gyfer y cebl ffibr hybrid UPC-APC hwn?
A: Gellir cynhyrchu hydoedd cebl personol, lliwiau siaced, a chyfluniadau deublyg / syml yn ôl yr archeb. Cysylltwch â'r cyflenwr i nodi gofynion ar gyfer archebion cebl clwt hybrid swmp neu osodiadau prosiect penodol.
