Cyflwyniad Cynnyrch
Cysylltydd MPO ffibr optig yw'r genhedlaeth gyntaf o gysylltydd ffibr optegol aml-graidd clampio clip. Mae cysylltydd MPO ffibr optig wedi bod yn safon ar gyfer penseiri rhwydwaith sydd angen dwysedd ac sy'n ymdrechu i gael amseroedd gosod byrrach, yn ogystal â seilwaith ceblau symlach ar gyfer euCanolfannau data 40G / 100G. Gall cysylltwyr MPO amlfodd bacio 12, 24, neu 72 o ffibrau yn un ferrule, mae'r dwysedd cynyddol hwn wedi cryfhau ei apêl, yn enwedig yn y gofod-marchnad canolfan ddata gyfyngedig.

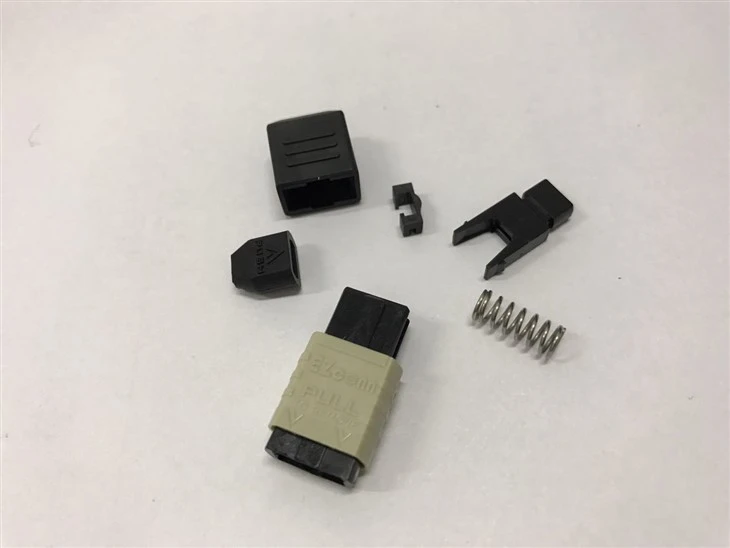

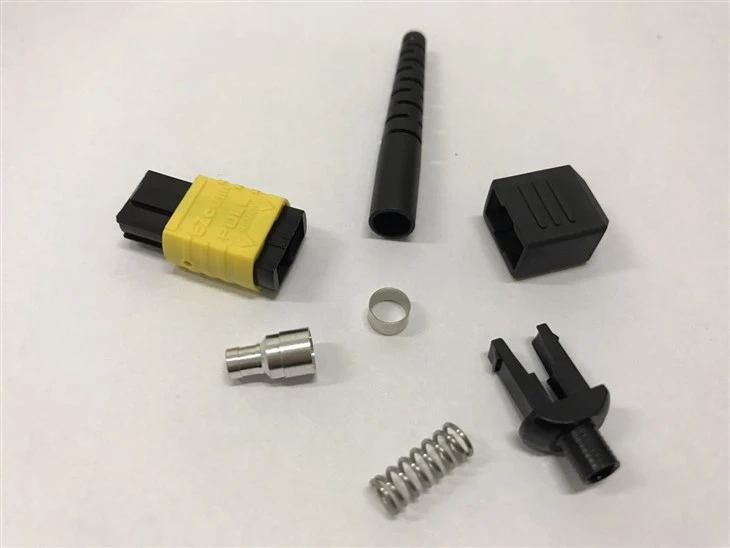

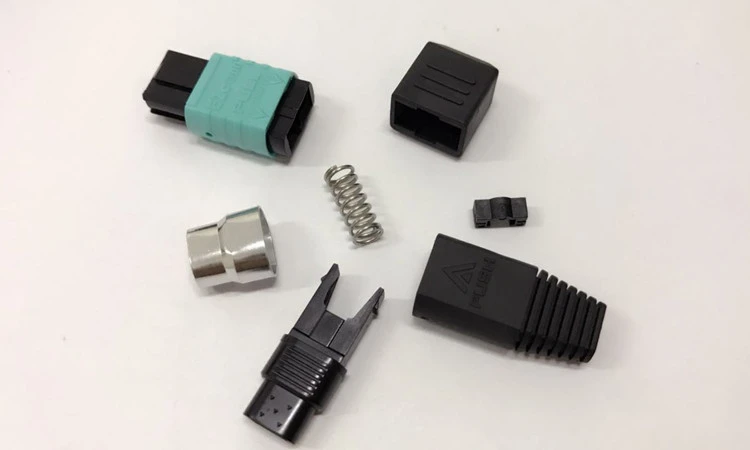

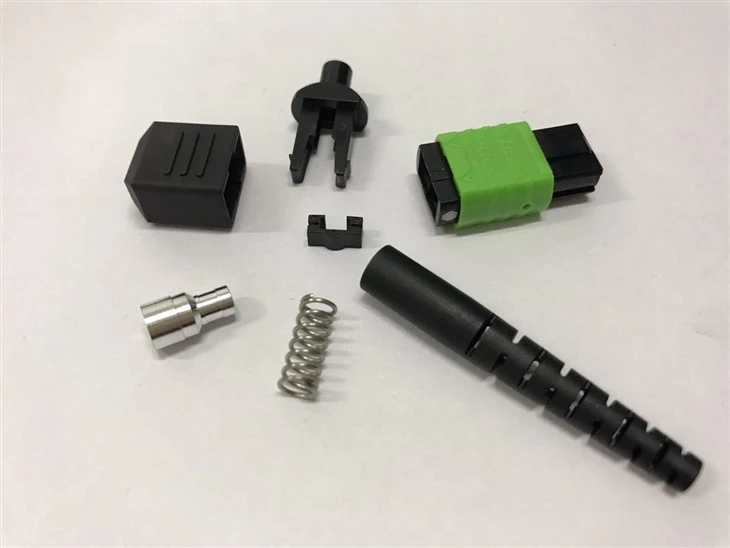

Rhannau Cysylltwyr: Cap Llwch, Tai Allanol, Cynulliad Ferrule (A/B), Gwanwyn, Stopiwr, Modrwy Rhybed, Cist Du
Lliwiau Dewisol: Glas, Gwyrdd, Beige, Aqua, Fioled, Gwyrdd Lemon (Gellir addasu lliw)
Manylebau Cynnyrch
|
Paramedr |
SM |
MM |
|
APC |
PC |
|
|
Icolled nsertion |
0.35Db Max (math 00.15dB) |
0.35Db Max (math 00.15dB) |
|
Rcolled yn ôl |
Yn fwy na neu'n hafal i 60dB |
|
|
Otonfedd perating |
1310nm, 1550nm |
850nm, 1300nm |
|
Ferrule Concentricity |
Llai na neu'n hafal i 1µm |
Llai na neu'n hafal i 4µm |
Nodweddion
Colled mewnosod isel a cholled adlewyrchiad cefn
Cyfnewidioldeb da
Gwydnwch da
Sefydlogrwydd tymheredd uchel
Safon: Telcordia GR-326-CORE
Lle mae Cysylltwyr Ffibr Aml-MPO yn cael eu Defnyddio
Opteg Gyfochrog 40G/100G mewn Canolfannau Data
Mae saernïaeth asgwrn cefn a dail modern yn dibynnu ar drawsyriant optegol cyfochrog i gyrraedd cyflymderau 40 Gigabit a 100 Gigabit.Cysylltydd MPO aml-ffibr-ar gyfer opteg cyfochrogyn disodli hyd at chwe siwmper deublyg unigol gydag un rhyngwyneb, torri ar draws-amser cysylltu a lleihau tagfeydd cebl rhwng -switsys rac uchaf-a haenau cydgasglu.
Systemau Ceblau Strwythuredig Dwysedd Uchel {0}
Mae modiwlau casét a derfynwyd ymlaen llaw yn trosi rhyngwynebau MPO aml-ffibr yn borthladdoedd deublyg LC neu SC unigol.Cysylltydd MPO 12-craidd ar gyfer integreiddio modiwl casétparu'n uniongyrchol â rhuban mewnol y panel, gan alluogi-defnyddio am ddim a lleihau llafur asio ymasiad ar-safle.
MTP/MPO Caset a Patch-Panel Cross-Cysylltiadau
Mae modiwlau casét a derfynwyd ymlaen llaw yn trosi rhyngwynebau MPO aml-ffibr yn borthladdoedd deublyg LC neu SC unigol. Mae cysylltydd MPO craidd 12-ar gyfer integreiddio modiwlau casét yn paru'n uniongyrchol â rhuban mewnol y panel, gan alluogi-defnyddio'r offeryn am ddim a lleihau llafur asio ymasiad ar y safle.
Cysylltiadau asgwrn cefn Campws Menter
Mae rhwydweithiau prifysgolion, ysbytai a champysau corfforaethol yn aml yn rhedeg boncyffion rhyng-adeiladau hir sy'n cario dwsinau o linynnau ffibr. Mae defnyddio cysylltydd cefnffyrdd MPO â sgôr Telcordia GR-326-CORE yn cydgrynhoi'r llinynnau hynny yn un pwynt paru ym mhob mynedfa adeilad, gan ostwng cyfrif y cysylltydd a'r llwyth gwaith arolygu cysylltiedig.
Darlledu, Cyfryngau, a Llwyfan-Rhedeg Ffibr Cynhyrchu
Mae loriau darlledu allanol a lloriau cynhyrchu digwyddiadau byw yn galw am sefydlu a chwalu cysylltiadau ffibr aml-sianel yn gyflym. Mae maes{4}}cysylltydd MPO gosodadwy gyda mecanwaith clampio clip yn caniatáu i dechnegwyr baru 12 neu 24 ffibr ar yr un pryd, gan gefnogi porthiannau aml-gamera HD/4K heb glytio ffibr unigol.
Cwestiynau Cyffredin
C1: Faint o greiddiau ffibr y mae'r cysylltydd MPO hwn yn eu cefnogi mewn un ferrule?
A: Mae'r cysylltydd hwn ar gael mewn ffurfweddiadau 12-craidd, 24-craidd, a 72-craidd. Mae pob amrywiad yn gartref i'r holl ffibrau o fewn un ferrule MT wedi'i fowldio'n fanwl gywir, gan alluogi cysylltydd optegol MPO aml-graidd i ddisodli rhyngwynebau syml neu ddeublyg lluosog mewn un cylch paru.
C2: A yw'r cysylltydd MPO hwn yn gydnaws â ffibr modd sengl a ffibr amlfodd?
A: Ydw. Cynigir y fersiwn singlemode mewn mathau sglein APC a PC sy'n gweithredu ar 1310 nm a 1550 nm, tra bod y fersiwn amlfodd yn gweithredu ar 850 nm a 1300 nm. Delir crynodedd ferrwl i Llai na neu'n hafal i 1 µm ar gyfer modd sengl a Llai na neu'n hafal i 4 µm ar gyfer amlfodd, gan sicrhau aliniad cyson yn y naill gategori ffibr neu'r llall.
C3: Pa golled mewnosod a cholled dychwelyd y gallaf ei ddisgwyl?
A: Y golled fewnosod uchaf yw 0.35 dB fesul pâr paru, gyda gwerth nodweddiadol o gwmpas 0.15 dB. Mae colled enillion ar APC-unedau un modd caboledig yn cyrraedd Mwy na neu'n hafal i 60 dB. Mae'r ffigurau hyn yn gwneud y cysylltydd yn addas fel rhyngwyneb MPO colled isel ar gyfer cysylltiadau opteg cyfochrog 40G a 100G lle mae ymylon cyllideb cyswllt tynn yn bwysig.
C4: Pa safon y mae'r cysylltydd hwn yn cydymffurfio â hi?
A: Mae cynhyrchu a phrofi yn dilyn manyleb Telcordia GR- 326-CORE, y safon dibynadwyedd a gydnabyddir gan y diwydiant ar gyfer cysylltwyr ffibr optegol un modd ac amlfodd. Mae cydymffurfiaeth yn cynnwys dygnwch amgylcheddol, gwydnwch mecanyddol, a pherfformiad optegol o dan feicio thermol.
C5: A ellir defnyddio'r cysylltydd hwn mewn gosodiadau trosglwyddydd 40G QSFP+ a 100G QSFP28?
A: Mae wedi'i gynllunio'n benodol ar gyfer y ceisiadau hynny.Cysylltydd MPO 12-ffibr ar gyfer modiwlau transceiver QSFP yn paru â'r cynhwysydd aml-ffibr y tu mewn i opteg safonol QSFP+ SR4 a QSFP28 SR4, gan ddarparu'r lonydd cyfochrog sydd eu hangen ar gyfer 40 Gigabit a 100 Gigabit Ethernet.
C6: Pa liwiau tai sydd ar gael ar gyfer adnabod math polaredd a ffibr?
A: Mae opsiynau lliw safonol yn cynnwys glas, gwyrdd, llwydfelyn, aqua, fioled, a gwyrdd lemwn. Gellir cynhyrchu lliwiau tai personol hefyd ar gais i alinio â-cynllun codau lliw eich gwefan ar gyfer rheoli math o ffibr neu bolaredd.
C7: Beth yw prif gydrannau'r cysylltydd MPO hwn?
A: Mae'r cynulliad yn cynnwys cap llwch, tai allanol, cynulliad ferrule (cyfeiriadedd allweddol A / B), gwanwyn, stopiwr, cylch rhybed, a bwt. Mae pob cydran wedi'i dylunio ar gyfer cylchoedd paru dro ar ôl tro tra'n cynnal y manwl gywirdeb aliniad sy'n ofynnol mewn-cynulliad cysylltydd ffibr aml-dwysedd uchel.
C8: Sut mae'r cysylltydd hwn yn perfformio o dan eithafion tymheredd?
A: Mae'r cynnyrch wedi'i beiriannu ar gyfer gweithrediad tymheredd uchel sy'n gyson â gofynion amgylcheddol GR-326-CORE. Mae hyn yn gwneud cysylltydd MPO tymheredd-sefydlog ar gyfer seilwaith telathrebu sy'n addas ar gyfer swyddfeydd canolog, cypyrddau awyr agored, ac ystafelloedd offer lle mae amodau amgylchynol yn amrywio.
C9: Beth yw'r swm archeb lleiaf ar gyfer OEM neu gaffael swmp?
A: Mae MOQ yn amrywio yn ôl cyfrif craidd a math sglein. Cysylltwch â'n tîm gwerthu yn sales@evoluxfiber.com i gael dyfynbris ar orchmynion swmp cysylltwyr ffibr MPO, gan gynnwys brandio personol, labelu preifat, a gofynion pecynnu.
C10: Sut ddylwn i lanhau wyneb ffurwl MPO cyn paru?
A: Defnyddiwch aTeclyn glanhau math rîl MPO/MTP{0}math neu gasét-penodedig sy'n gorchuddio'r wyneb ferrule hirsgwar llawn mewn un llwybr. Ni all glanhawyr simplecs safonol sydd wedi'u cynllunio ar gyfer cysylltwyr LC neu SC gyrraedd pob wyneb ffibr ar yr un pryd ac ni ddylid eu defnyddio ar ffurlau ffibr lluosog.
